Cisco C6800-8P10G=

Нет отзывов

Коммутаторы семейства Cisco Catalyst 6800 предлагают различные модули 10-Gigabit Ethernet. Работая вместе с Catalyst 6500-E/6807-XL Supervisor Engine 2T/2TXL (VS-S2T-10G и VS-S2T-10GXL), они могут удовлетворять различные потребности развертывания в кампусе. Семейство включает три модуля: 32-портовый, 16-портовый и 8-портовый оптоволоконный модуль Catalyst 6800 10-Gigabit Ethernet. C6800-8P10G= — это 8-портовый 10-гигабитный оптоволоконный модуль Catalyst 6800, который обеспечивает два порта 40G, восемь 10G, восемь полнодуплексных портов трансивера 1G.

Краткие характеристики

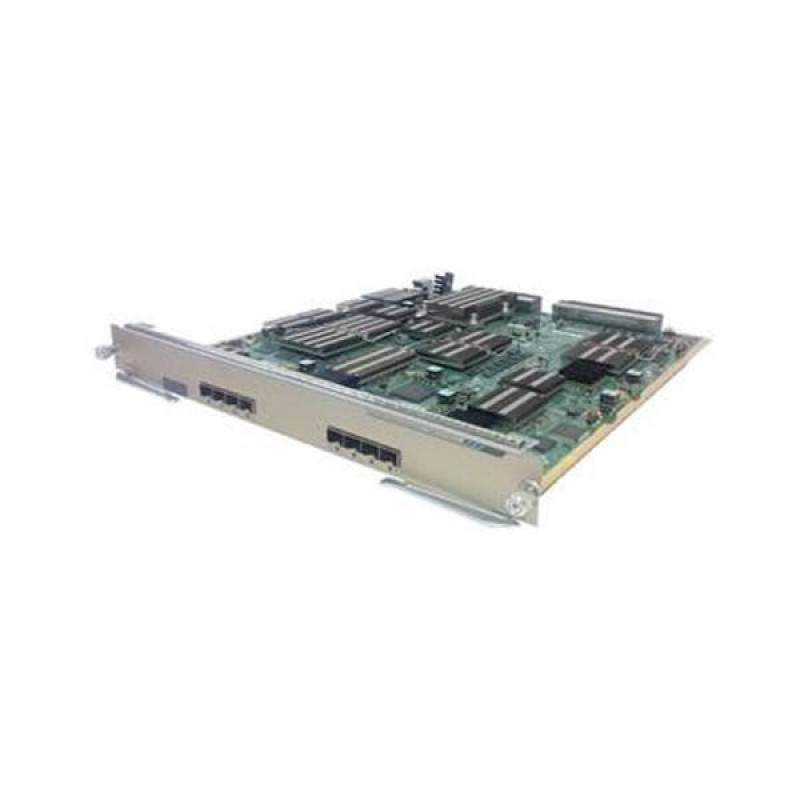

На рис. 1 показан 8-портовый оптоволоконный модуль 10-Gigabit Ethernet серии 6800.

В Таблице 1 показаны краткие характеристики.

Код продукта	К6800-8П10Г=
Портов на модуль	·8 портов — восемь портов 1G, или восемь портов 10G, или два порта 40G. ·Порты нумеруются слева направо. ·2 группы портов. Диапазоны портов на группу портов: · от 1 до 4 · от 5 до 8
Подключение объединительной платы	Пропускная способность объединительной платы 80 Гбит/с в шасси Catalyst 6807-XL и 6500-E
Поддержка шасси/слота	Может занимать слоты 1-2 и 5-7 в Cisco Catalyst 6807-XL. Может занимать любой слот в Cisco Catalyst 6503E, 6504E, 6506E, 6509E и 6509-VE. Может занимать слоты 1–6 и 9–13 в Cisco Catalyst 6513-E.
Максимальный размер кадра	До 9216 байт на кадр
Уровень переподписки модуля	1:1 (при использовании всех восьми портов 10G).
Количество форвардеров	1
Поддержка Supervisor Engine	· Супервизор двигателя 2Т-10ГЭ · Супервизор Engine 6T
Поддержка программного обеспечения	С Supervisor Engine 2T-10GE — Cisco IOS версии 15.2(1)SY или более поздней версии С Supervisor Engine 6T — Cisco IOS версии 15.3(1)SY или выше
Скорость канала ткани	В шасси Cisco Catalyst 6807-XL — 80 ГБ в секунду В шасси Cisco Catalyst серии 6500-E — 80 ГБ в секунду
поддержка рефлектометра	Поддерживается трансиверами GLC-T (1G Copper SFP)
Поддержка цифрового оптического мониторинга (DOM)	Поддерживается некоторыми трансиверами 1G и 10G Fiber SFP/SFP+
Рабочая Температура	Сертифицировано для работы: от 32° до 104°F (от 0° до 40°C) Разработан и испытан для работы: от 32° до 130°F (от 0° до 55°C)
Размеры (В х Ш х Г)	1,73 х 15,4 х 16,4 дюйма (4,39 х 39,11 х 41,65 см)
Масса	11,02 фунта (5,0 кг)

информация о продукте

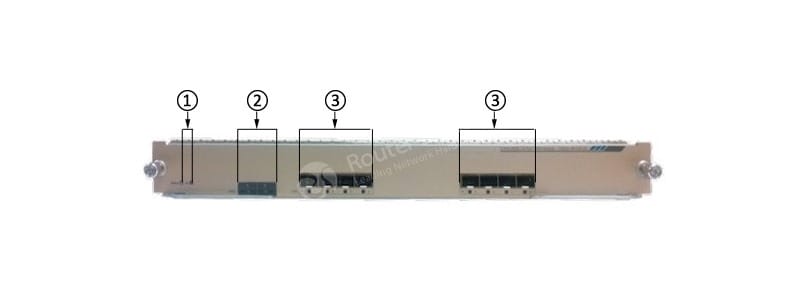

На рис. 2 показана передняя панель модуля Ethernet C6800-8P10G=.

Примечание:

①	Светодиоды состояния и идентификации
②	Идентификаторы портов 40G
③	Порты 10G (всего две группы портов)

· Наклейка на лицевой панели модуля идентифицирует его как C6800-8P10G или C6800-8P10G-XL в зависимости от того, установлена ли на модуле дочерняя плата WS-F6K-DFC4-E или WS-F6K-DFC4-EXL.

Аксессуары

В таблице 2 показаны рекомендуемые элементы для C6800-8P10G=.

Категория	Модель	Описание
Варианты 10G SFP	SFP-10G-LRM	SFP-модуль 10GBASE-LRM
Варианты 10G SFP	СФП-10Г-ЗР	10GBase-ZR Оптический трансивер, SFP+, 10G, одномодовый модуль (1550 нм, 80 км, LC)
Опции КЗС	GLC-BX-U	1000BASE-BX SFP, 1310 нм
	GLC-SX-MMD	Модуль приемопередатчика Cisco GLC-SX-MMD 1000BASE-SX SFP, MMF, 850 нм, DOM
	GLC-ZX-SMD	Модуль приемопередатчика Cisco GLC-ZX-SMD 1000BASE-ZX SFP, SMF, 1550 нм, DOM

Сравните с аналогичными товарами

В таблице 3 показано сравнение C6800-8P10G=, C6800-16P10G= и C6800-32P10G-XL=.

Код продукта	К6800-8П10Г=	К6800-16П10Г=	C6800-32P10G-XL=
порты 10GE	8 портов 1GE или 10GE	16 портов 1GE или 10GE	32 порта 1GE или 10GE
Группы портов	2 группы портов (нет данных)	2 группы портов (нет данных)	4 группы портов
Режим производительности	Н/Д	Да на группу портов	Да на группу портов
Переключить соединение с тканью	80 Гбит/с в шасси 6807-XL и 6500-E	80 Гбит/с в шасси 6807-XL и 6500-E	160 Гбит/с в шасси 6807-XL 80 Гбит/с в шасси 6500-E

Характеристики

Влажность (RH) окружающей среды (без конденсации) от 10 до 90 процентов

Масса 11,02 фунта (5,0 кг)

Рабочая высота Сертифицировано для работы: от 0 до 6500 футов (от 0 до 2000 м) Разработан и испытан для эксплуатации: от -200 до 10 000 футов (от -60 до 3000 м)

Рабочая Температура Сертифицировано для работы: от 32° до 104°F (от 0° до 40°C) Разработан и испытан для работы: от 32° до 130°F (от 0° до 55°C)

Размеры (В х Ш х Г) 1,73 х 15,4 х 16,4 дюйма (4,39 х 39,11 х 41,65 см)
