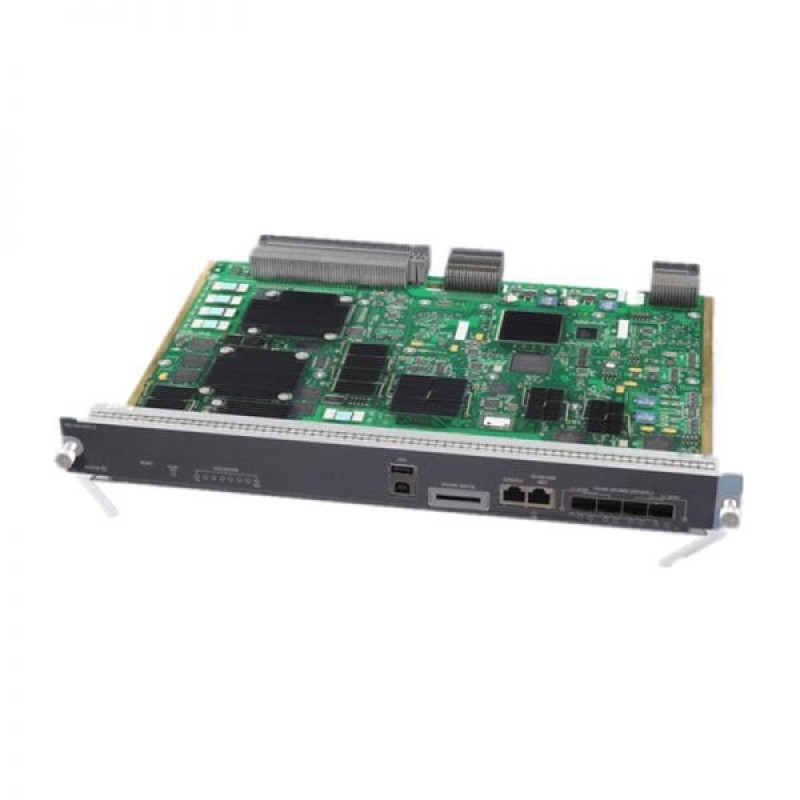

Cisco WS-X45-SUP7-E

Нет отзывов

WS-X45-SUP7-E, модуль управления Cisco Catalyst 4500E 7-E, является ведущим модулем управления доступом к сетям без границ и агрегации для серии Cisco Catalyst 4500E. Supervisor Engine7-E обеспечивает высокопроизводительное развертывание агрегации с увеличением плотности волокон Gigabit Ethernet и 10G Ethernet, а также аппаратными возможностями для поддержки функций агрегации на уровне предприятия.

Обратите внимание, что WS-X45-SUP7-E= аналогичен WS-X45-SUP7-E, за исключением того, что WS-X45-SUP7-E= является запасным.

Быстрая спецификация

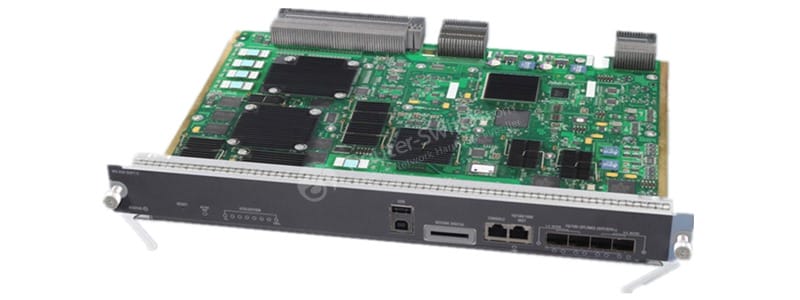

Рис. 1. Внешний вид WS-X45-SUP7-E.

WS-X45-SUP7-E Appearance

Таблица 1.

Код продукта	WS-X45-SUP7-E
Централизованная коммутационная способность	848 Гбит/с
Коммутационная способность на слот	48 Гбит/с
пропускная способность	250 млн пакетов в секунду для IPv4 125 млн пакетов в секунду для IPv6 250 млн пакетов в секунду для моста L2
Записи маршрутизации IPv4	256 000
Записи маршрутизации IPv6	128000
Многоадресные маршруты	16 000 (доступно с Cisco IOS XE 3.1.0 SG) 32 000 (доступно с Cisco IOS XE 3.2.0 SG или более поздней версии)
Процессор	Двухъядерный; 1,5 ГГц
Очереди ЦП	64
Синхронная динамическая память (SDRAM)	2 ГБ с возможностью расширения до 4 ГБ
Энергонезависимая оперативная память (NVRAM)	1 ГБ
Записи безопасности и оборудования QoS	128000
Cisco Network Admission Control (NAC) и Dynamic Отслеживание записей протокола конфигурации хоста (DHCP)	12000
MAC-адреса	55 000
Активные виртуальные локальные сети	4094
Записи протокола разрешения адресов (ARP)	47000
Экземпляры протокола связующего дерева	10 000
Коммутируемые виртуальные интерфейсы (SVI)	4094
Анализатор коммутируемых портов (SPAN)	Максимум 8 сеансов: вход или выход

информация о продукте

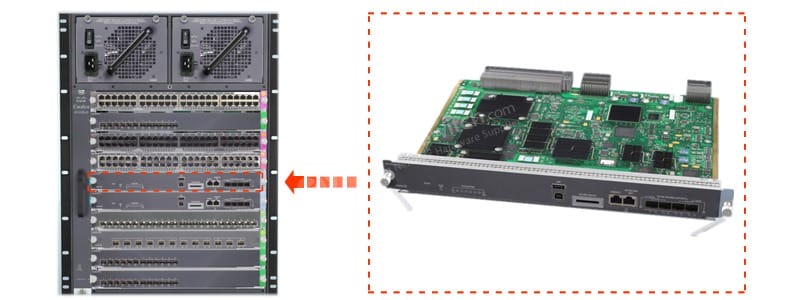

Рис. 2. WS-X45-SUP7-E можно установить в шасси коммутатора Catalyst 4500.

WS-X45-SUP7-E installed in the switch

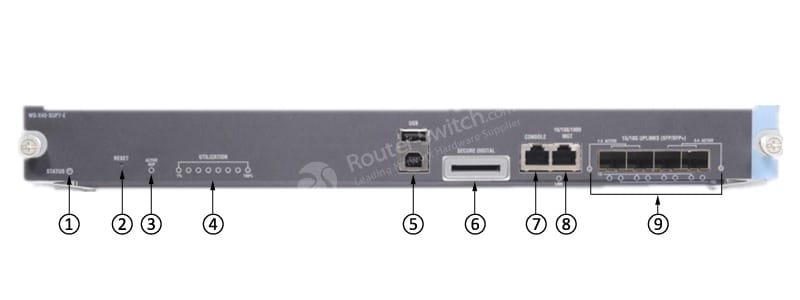

Рисунок 3. Передняя панель WS-X45-SUP7-E.

WS-X45-SUP7-E front panel

Примечание:

① Индикатор STATUS ② Кнопка сброса ③ Индикатор ACTIVE SUP ④ Индикатор UTILIZATION ⑤ USB-порты ⑥ Secure Digital Port ⑦ Консольный порт

⑧ Порт 10/100/1000 MGT ⑨ 4 восходящих канала 1G/10G SFP/SFP+

Табл. 2. Рекомендуемые линейные карты и модули Cisco Catalyst серии 4500E. Поддерживаемые линейные карты и модули

Модель	Описание
WS-X4748-UPOE+E	Cisco Catalyst серии 4500E, 48 портов 802.3af PoE, 802.3at PoEP и UPoE 10/100/1000
WS-X4748-RJ45V+E	Cisco Catalyst серии 4500E, 48 портов PoE 802.3at 10/100/1000 (RJ-45)
WS-X4712-SFP+E	Cisco Catalyst серии 4500E, 12 портов 10 Gigabit Ethernet (SFP+)
WS-X4748-SFP-E	Cisco Catalyst серии 4500E с 48 портами Gigabit Ethernet (SFP)
WS-X4724-SFP-E	Cisco Catalyst серии 4500E с 24 портами Gigabit Ethernet (SFP)
WS-X4712-SFP-E	Cisco Catalyst серии 4500E с 12 портами Gigabit Ethernet (SFP)
WS-X4648-RJ45V-E	Cisco Catalyst серии 4500E, 48 портов 802.3af PoE 10/100/1000 (RJ-45)
WS-X4648-RJ45V+E	Cisco Catalyst серии 4500E, 48 портов Premium PoE 10/100/1000 (RJ-45)
WS-X4648-RJ45-E	Cisco Catalyst серии 4500E, 48 портов 10/100/1000 (RJ-45)
WS-X4606-X2-E	Cisco Catalyst серии 4500E, 6 портов 10 Gigabit Ethernet (X2)
WS-X4624-SFP-E	Cisco Catalyst серии 4500E, 24 порта Gigabit Ethernet (SFP)
WS-X4612-SFP-E	Cisco Catalyst серии 4500E с 12 портами Gigabit Ethernet (SFP)

Получить больше информации

У вас есть вопросы о WS-X45-SUP7-E?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com.

Характеристики

USB-разъемы Предусмотрено два порта USB 2.0. Порт 1 работает в режиме устройства (восходящий поток), а порт 2 — в режиме хоста (нисходящий поток). Порт 1 имеет стандартный USB-разъем типа B и может использоваться в качестве USB-консоли. Порт 2 имеет USB-разъем типа A, и к этому разъему можно подключить стандартное устройство USB 2.0, например устройство флэш-памяти.

АКТИВНАЯ ПОДДЕРЖКА Указывает, активен ли модуль Supervisor Engine или находится в режиме ожидания. Зеленый — Supervisor Engine активен (в конфигурациях с резервированием Supervisor Engine). Не горит — Supervisor Engine находится в режиме ожидания (в конфигурациях с резервированием Supervisor Engine).

АКТИВНЫЙ СВЕТОДИОД SUP Светодиод активного модуля Supervisor Engine показывает, активен ли модуль Supervisor Engine или находится в режиме ожидания в конфигурациях с резервным модулем Supervisor Engine.

БЕЗОПАСНЫЙ ЦИФРОВОЙ слот Стандартный интерфейс карты памяти Secure Data (SD) расположен на передней панели.

Влажность (RH) окружающей среды (без конденсации) от 10 до 90%

Восходящая ссылка Указывает состояние восходящего порта. Зеленый — ссылка работает. Оранжевый — ссылка отключена пользователем. Мигает оранжевым — самопроверка при включении указывает на неисправный порт. Не горит — сигнал не обнаружен или произошел сбой конфигурации канала.

Индикаторы восходящего порта Каждый из четырех восходящих портов имеет два связанных с ним светодиода. Один светодиод отображает состояние порта, когда в гнездо порта установлен приемопередатчик SFP емкостью 1 ГБ. Второй светодиод отображает состояние порта восходящей линии связи, когда в гнездо порта установлен приемопередатчик SFP+ емкостью 10 ГБ.

ИСПОЛЬЗОВАНИЕ Когда коммутатор находится в рабочем состоянии, восемь индикаторов использования отображают текущую нагрузку трафика на объединительной плате в виде приблизительного процентного значения. Каждый светодиод, горящий зеленым цветом, указывает примерно на 12,5% нагрузки.

Консольный порт Это порт 10/100/1000, в котором используется разъем RJ-45. Консольный порт позволяет получить доступ к коммутатору либо локально (с консольного терминала), либо через разъем RJ-45. Консольный порт позволяет выполнять следующие функции: Настройте коммутатор из CLI Мониторинг сетевой статистики и ошибок Настройте параметры агента SNMP

Ограничения слотов шасси Catalyst 4503-E: только слот 1 Catalyst 4506-E: только слот 1 Catalyst 4507R-E и Catalyst 4507R+E: слот 3 и слот 4 Catalyst 4510R-E и Catalyst 4510R+E: слот 5 и слот 6

Память 2 ГБ (обновить до 4 ГБ)

Переключатель СБРОСА Переключатель RESET используется для сброса и перезапуска переключателя. Примечание Используйте скрепку для бумаги или другой маленький остроконечный предмет, чтобы нажать переключатель RESET.

Положение дел Светодиод STATUS показывает состояние модуля Supervisor Engine. Зеленый — все диагностические тесты пройдены. Оранжевый — выполняется загрузка системы или диагностический тест. Красный — диагностический тест не пройден. Не горит — Supervisor Engine отключен или не включен.

Порт 10/100/1000 МГТ Порт управления Ethernet — это хост-порт уровня 3, к которому можно подключить ПК. Вы можете использовать порт управления Ethernet вместо порта консоли коммутатора для управления сетью. При управлении коммутатором подключите ПК к порту управления Ethernet на коммутаторе Catalyst 4500 серии E. Примечание При подключении ПК к порту управления Ethernet необходимо назначить IP-адрес.

порт МГТ Указывает состояние порта управления 10/100/1000BASE-T Ethernet. Зеленый — ссылка работает. Оранжевый — ссылка отключена пользователем. Мигает оранжевым — самопроверка при включении указывает на неисправный порт. Не горит — сигнал не обнаружен или произошел сбой конфигурации канала.

Порты 1G/10G UPLINKS (SFP/SFP+) Supervisor Engine 7-E имеет четыре порта 1-G или 10-G, которые используют приемопередатчики SFP или приемопередатчики SFP+.

Программные требования (минимум) Последние требования к выпуску программного обеспечения см. в примечаниях к выпуску программного обеспечения.

Пропускная способность на слот 48 Гбит/с

Рабочая высота Сертифицировано для работы: от 0 до 6500 футов (от 0 до 2000 м) Разработан и испытан для эксплуатации: от -200 до 10 000 футов (от -60 до 3000 м)

Рабочая Температура Сертифицировано для работы: от 32° до 104°F (от 0° до 40°C) Разработан и испытан для работы: от 32° до 130°F (от 0° до 55°C)

СВЕТОДИОД СОСТОЯНИЯ Светодиодный индикатор состояния показывает текущее состояние модуля Supervisor Engine и текущее состояние программного обеспечения.

Светодиоды ИСПОЛЬЗОВАНИЯ Восемь светодиодов показывают (примерно в процентах) текущую нагрузку трафика на объединительной плате.

СВЯЗЬ светодиод Порт 10/100/1000 MGT имеет связанный с ним индикатор связи.

Совместимость шасси Все коммутаторы Catalyst 4500 серии E

Требуемая мощность 302 Вт
