WS-X6704-10GE состоит из модуля линейной платы с 4 оптоволоконными портами XENPAK 10 Gigabit Ethernet для Cisco Catalyst серий 6500 и 7600.* WS-X6704-10GE предназначен для основных соединений, соединений между зданиями, точек присутствия, периферии WAN и соединений MAN. WS-X6704-10GE поставляется с дочерней платой WS-F6700-CFC, обеспечивающей скорость централизованной переадресации до 30 миллионов пакетов в секунду и не предлагающей возможности локальной переадресации. WS-X6704-10GE поддерживает возможность замены дочерней платы CFC на DFC3 для обеспечения распределенной переадресации (dCEF).* При интеграции с дочерней платой DFC3C или DFC3CXL с этой линейной картой вместе с Supervisor Engine 720-10G-3C или 720-10G -3CXL, система обеспечивает функциональность VSS 1440, которая расширяет общую полосу пропускания системы для повышения эффективности работы.

Краткие характеристики

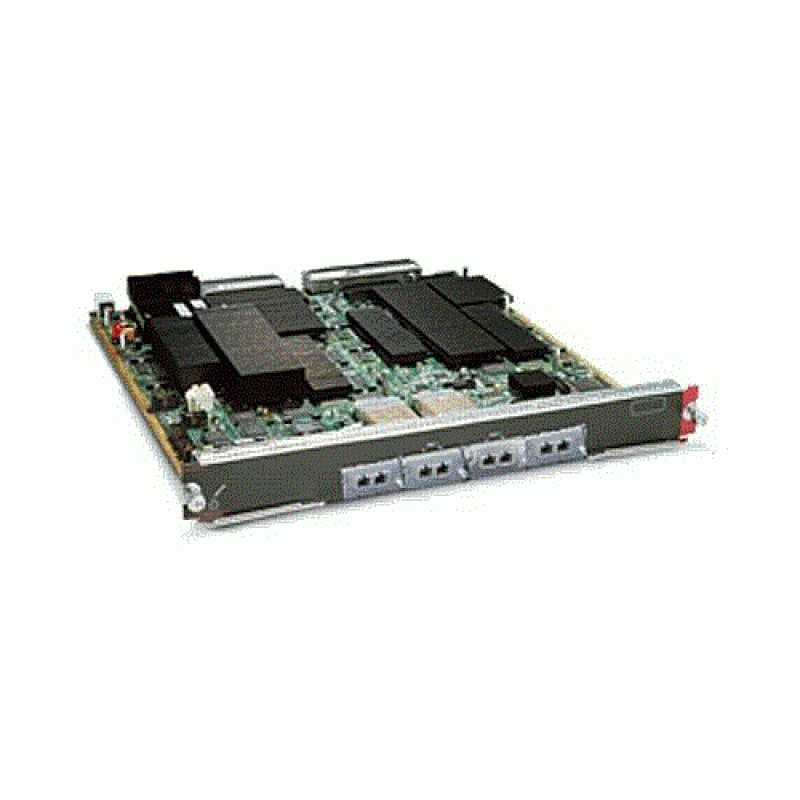

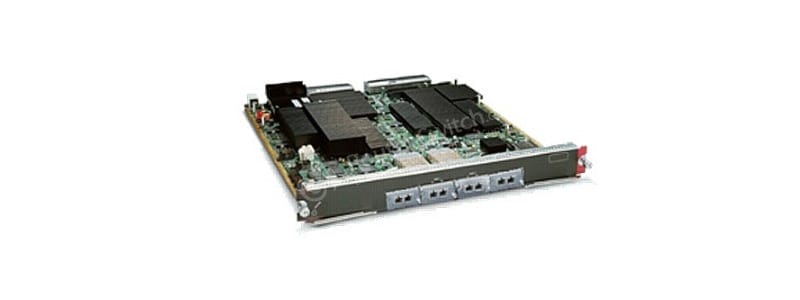

На рис. 1 показан внешний вид WS-X6704-10GE=.

WS-X6704-10GE= Appearance

В Таблице 1 показаны краткие характеристики.

Код продукта	WS-X6704-10GE=
Особенность	4-портовый волоконно-оптический модуль 10GbE
Порты	4
Оптика	КСЕНПАК
Переключить соединение с тканью	40 Гбит/с (80 Гбит/с, полный дуплекс)
Переподписка	1:1
Экспедиционный двигатель	● По умолчанию: Карта централизованной переадресации (CFC) ● Дополнительно: плата распределенной переадресации с DFC3A, DFC3B, DFC3BXL, DFC3C или DFC3CXL.
Очереди	● Получить: 8q8t ● Передача: 1p7q8t
Механизмы очередей	● Сопоставление очередей на основе класса обслуживания (CoS).
Планировщик	● Циклическая система, взвешенная по дефициту (DWRR) ● Взвешенное случайное раннее обнаружение (WRED)
Буферы портов	16 МБ на порт
Аппаратная многоадресная репликация (Слой 2)	● Вход и выход ● Приблизительно 20 ГБ на механизм репликации. ● 2 механизма репликации на модуль
Аппаратная многоадресная репликация (Слой 3)	● Вход и выход ● Приблизительно 10 ГБ на механизм репликации. ● 2 механизма репликации на модуль
Поддержка Jumbo-кадров для мостовых и маршрутизируемых пакетов	До 9216 байт
Максимальная плотность портов на шасси	34 порта (9-слотовое шасси)
Максимальная плотность портов на VSS	68 портов
Может использоваться для формирования канала виртуального коммутатора	Нет
Поддерживаемые модули Supervisor	Cisco Catalyst серии 6500 Virtual Switching Supervisor Engine 720 с восходящими каналами 10GE или Supervisor Engine 720 с картой функций любой политики (PFC; шасси будет работать в режиме наименьшего общего знаменателя)
Поддерживаемое шасси	● Любое шасси Cisco Catalyst 6500 серии E, шасси C6509-NEB-A, шасси не серии E с кассетой вентиляторов 2 или шасси серии Cisco 7600 или 7600-S (совместимость с NEBS: рабочая температура до 55°C) ● Не поддерживается в корпусах Cisco Catalyst 6503, отличных от серии E.
Требования к слоту	● Может занимать любой слот в любом шасси Cisco Catalyst 6503-E, 6504-E, 6506, 6506-E, 6509, 6509-E, 6509-VE или 6509-NEB-A; или шасси Cisco 7604, 7607, 7609 или 7600-S Series ● Может занимать только слоты с 9 по 13 в шасси Cisco Catalyst 6513 или Cisco 7613.
Встроенная память	256 МБ по умолчанию, можно увеличить до 512 МБ или 1 ГБ

Модули, карты, лицензии

В Таблице 2 показаны подключаемые оптические модули для 10-гигабитных Ethernet-модулей Cisco Catalyst серии 6500.

Номер детали XENPAK	Тип трансивера	Длина волны	Стандарт IEEE	Максимальное расстояние и тип кабеля
XENPAK-10GB-LRM	10GBASE-LRM	1310 нм серийный	IEEE 802.3aq	220 м по многомодовому волокну
XENPAK-10GB-SR	10GBASE-SR	850 нм серийный	IEEE 802.3ae	● 26 м по многомодовому оптоволокну FDDI-класса 62,5 мкм ● 33 м по 62,5-микронному многомодовому волокну 200 МГц x км ● 66 м по 50-микронному многомодовому волокну 400 МГц x км ● 82 м по 50-микронному многомодовому волокну 500 МГц x км ● 300 м по 50-микронному многомодовому волокну 2000 МГц x км
XENPAK-10GB-LR+	10GBASE-LR	1310 нм серийный	IEEE 802.3ae	10 км по одномодовому волокну
XENPAK-10GB-LX4	10GBASE-LX4	WWDM 1310 нм	IEEE 802.3ae	● 300 м по многомодовому волокну класса FDDI 62,5 мкм ● 240 м по 50-микронному многомодовому оптоволокну 400 МГц x км ● 300 м по 50-микронному многомодовому волокну 500 МГц x км
XENPAK-10GB-CX4	10GBASE-CX4	Медь	ИЭЭЭ 802.3ак	15 м по 8-парному кабелю InfiniBand 100 Ом
XENPAK-10GB-ZR	10GBASE-ZR	1550 нм серийный	–	80 км по одномодовому волокну

Получить больше информации

У вас есть вопросы о WS-X6704-10GE=?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com.

Характеристики

ЕТСИ ● ETS 300 019-2-1, класс 1.1 Хранение ● ETS 300 019-2-2, класс 2.1 и 2.2 Транспортировка ● ETS 300 019-2-3, класс 3.1E для стационарного использования

Индикаторы ● Статус: зеленый (работает), красный (неисправность) и оранжевый (загрузка модуля). ● Связь: зеленый (порт включен и подключен), оранжевый (порт отключен) и не горит (порт включен, но не подключен)

Соответствие нормативным требованиям Модули Cisco Catalyst серии 6500 10 Gigabit Ethernet при установке в систему соответствуют следующим стандартам электромагнитной совместимости и безопасности: Стандарты ЭМС: ● FCC, часть 15 (CFR 47), класс A ● ICES-003 Класс А ● VCCI класс А ● EN55022 Класс А ● EN55024 ● СИСПР24 ● СИСПР 22 Класс А ● AS/NZS CISPR 22, класс A ● ETS 300 386 ● КН 22 Класс А ● EN 50082-1 ● EN61000-3-2 ● EN61000-3-3 ● EN61000-6-1 ● CNS13438 Класс А ● Серия KN6100 -4 Стандарты безопасности: ● UL 60950-1 ● CAN/CSA C22.2 № 60950 ● EN 60950-1 ● МЭК 60950-1 ● AS/NZS 60950-1 ● МЭК 60825 класс 1 ● EN 60825 класс 1 ● 21CFR 1040

Стандартные протоколы IEEE 802.1d, IEEE 802.1p, IEEE 802.1Q, IEEE 802.1S, IEEE 802.1W, IEEE 802.3x, IEEE 802.3AD, IEEE 802.3ae, IEEE 802.3ak, IEEE 802.3AQ и IEEE 802.

Требования к питанию ● WS-X6716-10T-3C: 509,3 Вт (12,1 А при 42 В) ● WS-X6716-10T-3CXL: 538,7 Вт (12,8 А при 42 В) ● WS-X6716-10G-3C: 457,8 Вт (10,9 А при 42 В) ● WS-X6716-10G-3CXL: 487,2 Вт (11,6 А при 42 В) ● WS-X6708-10G-3C: 444,36 Вт (10,58 А при 42 В) ● WS-X6708-10G-3CXL: 473,76 Вт (11,28 А при 42 В) ● WS-X6704-10GE с DFC3CXL: 362,46 Вт (8,63 А при 42 В) ● WS-X6704-10GE с DFC3C: 333,06 Вт (7,93 А при 42 В) ● WS-X6704-10GE с DFC3BXL: 402,36 Вт (9,58 А при 42 В) ● WS-X6704-10GE с DFC3B: 377,16 Вт (8,98 А при 42 В) ● WS-X6704-10GE с DFC3A: 389,76 Вт (9,28 А при 42 В) ● WS-X6704-10GE с CFC: 295,26 Вт (7,03 А при 42 В)

Управление сетью ● ETHERLIKE-MIB (RFC 1643) ● IF-MIB (RFC 1573) ● MIB моста (RFC 1493) ● CISCO-STACK-MIB ● CISCO-VTP-MIB ● CISCO-CDP-MIB ● RMON MIB (RFC 1757) ● CISCO-PAGP-MIB ● CISCO-STP-РАСШИРЕНИЯ-MIB ● CISCO-VLAN-МОСТ-MIB ● CISCO-VLAN-ЧЛЕНСТВО-MIB ● СУЩНОСТЬ-MIB (RFC 2037) ● HC-RMON ● RFC1213-MIB (MIB-II) ● СМОН-МИБ

Уровни критериев NEBS SR-3580, выпуск 3, июнь 2007 г. (GR-63-CORE, выпуск 3 и GR-1089-CORE, выпуск 4)

Условия окружающей среды Рабочая Температура: ● Сертифицировано агентством для работы: от 32 до 104°F (от 0 до 40°C) ● Разработан и испытан для работы при температуре от 32 до 130°F (от 0 до 55°C) ● Температура хранения: от –40 до 75°C (от –40 до 167°F) ● Относительная влажность: от 10 до 90 процентов, без конденсации. Рабочая высота: ● Сертификат агентства для эксплуатации: от –150 до 2000 м (от –500 до 6500 футов) ● Разработан и испытан для работы на высоте от –150 до 3000 м (от –500 до 10 000 футов)

Физические характеристики ● Занимает один слот в шасси Cisco Catalyst серии 6500 или шасси Cisco серии 7600. ● Размеры (В x Ш x Г): 1,2 x 14,4 x 16 дюймов (3,0 x 35,6 x 40,6 см) ● Вес: ◦ Cisco Catalyst 6708 и 6716: 13 фунтов без компонентов X2; ¼ фунта за каждый X2 ◦ Cisco Catalyst 6704: 10 фунтов без компонентов XENPAK и DFC; 2/3 фунта за каждый XENPAK
