Cisco HWIC-1CE1T1-PRI

Каталог

Нет отзывов

Модуль Cisco® Channelized T1/E1 и ISDN PRI High-Speed WAN Module HWIC-1CE1T1-PRI сочетает в себе несколько подключений T1/E1 WAN — канальный интерфейс T1/E1 и ISDN Primary Rate Interface (PRI) на одной плате. Приложения включают частичное или полное подключение T1/E1 к глобальной сети, ISDN PRI для основного или резервного канала глобальной сети, а также агрегацию телефонного доступа. Благодаря гибким возможностям подключения к глобальной сети, а также интегрированным функциям маршрутизации, безопасности, голосовой связи и беспроводной связи маршрутизаторы Cisco с интеграцией сервисов могут удовлетворить все потребности филиалов корпоративного класса сегодня и в будущем. Доступны три версии: 1- и 2-портовые карты в одинарной плате высокоскоростного интерфейса WAN (HWIC) и 8-портовые карты в одинарном сетевом модуле. Различные версии позволяют клиентам развертывать разную плотность портов в соответствии с потребностями отдельных офисов.

Модули можно использовать в сетях T1 или E1 в зависимости от конфигурации программного обеспечения. Функция интегрированного блока обслуживания канала/блока обслуживания данных (CSU/DSU) позволяет клиентам консолидировать оборудование в помещении клиента (CPE). Модули поддерживают сбалансированное и несбалансированное подключение E1 и соответствуют стандартам G.703 и G.704 для режимов E1 без кадров и кадров. Модули Channelized T1/E1 и ISDN PRI работают с модулем цифрового модема в маршрутизаторах с интегрированными сервисами Cisco серий 2800, 2900, 3800 и 3900 для обеспечения агрегации цифрового доступа, совместимого с V.90 и V.92.

Быстрая спецификация

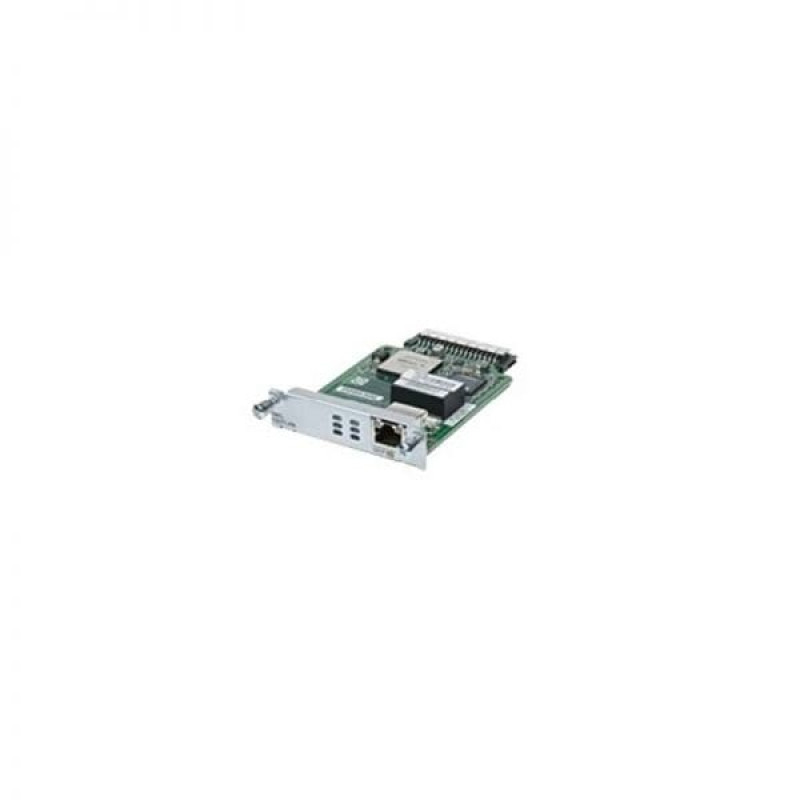

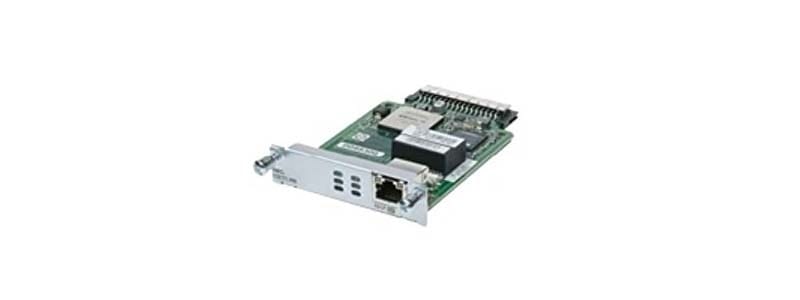

На рис. 1 показан внешний вид HWIC-1CE1T1-PRI .

В таблице 1 показана краткая спецификация.

Код продукта	HWIC-1CE1T1-PRI
Описание	1 порт с разделением каналов T1/E1 и PRI HWIC (только данные) Маршрутизатор Cisco Плата высокоскоростного интерфейса WAN
удаленное управление	• Интеллектуальный модуль Cisco CNS серии 2100 (IE2100) • СискоВоркс
Сигнализация Отладка	• Декодирование ISDN Q.921 и Q.931 • Все другие ранее существовавшие применимые отладки программного обеспечения Cisco IOS.
Размеры (В х Ш х Г)	• HWIC-1CE1T1-PRI: 0,75 x 3,08 x 4,74 дюйма. • (1,91 х 7,82 х 12,04 см)
Масса	• HWIC-1CE1T1-PRI: 0,18 фунта (0,08 кг)

Поддерживаемые устройства

В Таблице 2 показаны поддерживаемые устройства для HWIC-1CE1T1-PRI .

Номер продукта	Описание
CISCO2801	Маршрутизатор Cisco 2801 2801 с питанием переменного тока, 2FE, 4 слота (2 HWIC), 2PVDM, 2AIM, IP BASE, 128F/384D
СИСКО2901/К9	Маршрутизатор Cisco 2901 с 2 GE, 4 EHWIC, 2 DSP, 256 МБ CF, 512 МБ DRAM, IP Base
CISCO3825	3825 с электропитанием переменного тока, 2GE, 1SFP, 2NME, 4HWIC, IP-база, 128F/512D
СИСКО3925/К9	Маршрутизатор Cisco 3925 с SPE100 (3GE, 4EHWIC, 4DSP, 2SM, 256MBCF, 1GBDRAM, IPB)

Скачать техпаспорт

Техническое описание модулей Cisco Channelized T1/E1 и ISDN PRI для маршрутизаторов с интегрированными услугами.pdf

Получить больше информации

У вас есть вопросы о модуле HWIC-1CE1T1-PRI?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com.

Характеристики

Битрейт линии (на порт) E1: (2,048 Мбит/с)T1: (1,544 Мбит/с)

Выходные уровни E1: короткие/дальние рейсыT1 (расширение линии [LBO]): 0, -7,5 или -15 дБ.

Диагностическая поддержка замыкания на себя Режимы шлейфа E1:Локальная петля контроллераЛокальная петля интерфейсаРежимы шлейфа T1:Локальная петля интерфейсаУдаленный шлейф интерфейсаЛокальная петля контроллераУдаленная петля контроллераРежимы замыкания на себя CSU для T1 CSU:Закольцовывание оконечного оборудования данных (DTE)Сетевой шлейфПетля полезной нагрузки

Линейное кодирование E1: биполярный тройной сигнал высокой плотности (HDB3 )T1: Альтернативная инверсия меток (AMI) и двоичная замена 8-нулей (B8ZS).

Масса HWIC-1CE1T1-PRI: 0,18 фунта (0,08 кг)

Нерабочая температура от -40 до 158°F (от -40 до 70°C)

Обнаружение тревоги Желтый сигнал тревоги — прием/отправка из/в сетьСиний Тревога — получение сигнала индикации тревоги (AIS) из сети.Красный Тревога-Потеря сетевого сигнала

Описание 1 порт с разделением каналов T1/E1 и PRI HWIC (только данные) Маршрутизатор Cisco Плата высокоскоростного интерфейса WAN

Относительная влажность 5-95% без конденсации

Порты 1, 2 или 8 портов T1/E1 на разъемах RJ-48C

Рабочая Температура от 32 до 104°F (от 0 до 40°C)

Размеры (В х Ш х Г) HWIC-1CE1T1-PRI: 0,75 x 3,08 x 4,74 дюйма.(1,91 х 7,82 х 12,04 см)

светодиоды светодиодов на портОбнаружение несущей/петля (CD/LP):Выкл. = не обнаружена несущая.Зеленый горит = обнаружение несущейГорит желтым = порт в режиме обратной связиТревога (AL):Выкл. = нет сигналов тревоги.Горит желтым = порт в режиме тревоги Светодиоды на модуль (только на NM-8CE1T1-PRI):РУ:Выкл = карта недоступнаГорит = карта включена

Сигнализация Отладка Декодирование ISDN Q.921 и Q.931Все другие ранее существовавшие применимые отладки программного обеспечения Cisco IOS.

Соответствующая поддержка MIB MIB T1 (RFC1406-MIB)Интегрированная MIB DSU/CSU Cisco (CISCO-ICSUDSU-MIB)

удаленное управление Интеллектуальный модуль Cisco CNS серии 2100 (IE2100)СискоВоркс

Форматы кадрирования E1: CRC4T1: Суперкадр (SF) и Расширенный суперкадр (ESF)
