Cisco VWIC3-2MFT-T1/E1

Каталог

Нет отзывов

Интерфейсная карта Cisco третьего поколения Voice & WAN T1/E1 поддерживает приложения для передачи голоса и данных на платформе Cisco ISR 2 серии 1900/2900/3900. Этот модуль интегрируется с 2 интерфейсами T1/E1, один порт можно настроить для неструктурированного E1 (G.703), а другой — для структурированного E1 с фреймами для поддержки голосового и WAN-подключения через один интерфейсный модуль.

Краткие характеристики

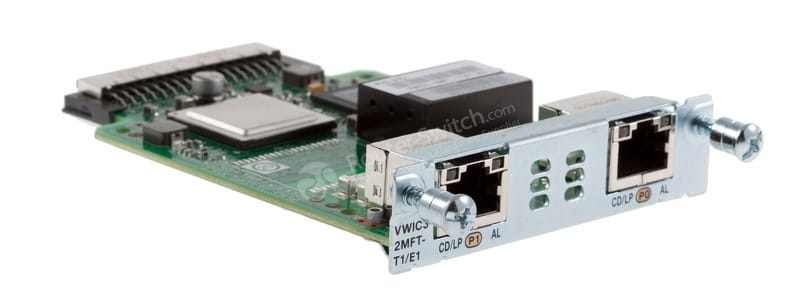

На рис. 1 показан внешний вид VWIC3-2MFT-T1/E1 .

Таблица 1. Поддержка платформы Cisco MFT VWIC3 и минимальная версия программного обеспечения Cisco IOS .

номер части	ВВИК3-2МФТ-Т1/Е1
Слоты EHWIC шасси Cisco 1900	15,0(1)М3, 15,1(1)Т1, 15,1(2)Т
Слоты EHWIC корпуса Cisco 2900	15,0(1)М3, 15,1(1)Т1, 15,1(2)Т
Слоты EHWIC корпуса Cisco 3900	15,0(1)М3, 15,1(1)Т1, 15,1(2)Т

* VWIC3-4MFT-T1/E1 поддерживается на маршрутизаторах Cisco серий 2911, 2921, 2951 и Cisco 3900.

Табл. 2. Сравнение функций плат Cisco MFT VWIC3 .

номер части	ВВИК3-2МФТ-Т1/Е1
Количество портов	2
Поддержка Т1	Да
Поддержка Е1	Да
Поддержка неструктурированного E1 (G.703)	Нет
Поддержка данных в режиме WIC	Да
Голосовая поддержка VIC*	Да
Мультиплексирование с отбрасыванием и вставкой	Да

Табл. 3. Сравнение конфигураций плат Cisco MFT VWIC3 .

Описание конфигурации	2-портовые карты ВВИК3-2МФТ-Т1/Е1, ВВИК3-2МФТ-Г703
Только данные
*Последовательные данные (группа каналов)**	всего 2 2 на порт
Только голос
Голосовой CAS (группа ds0)**	Всего 48 (Т1) всего 62 (E1) 1 на временной интервал
Голос, видео и данные
PRI (при-группа)*	всего 2 1 на порт
Вставить и вставить (tdm-group)	Всего 48 (Т1) всего 62 (E1) 1 на временной интервал

* Группа каналов относится к объединению одного или нескольких временных интервалов в одно последовательное соединение с кадрами HDLC для подключения IP-трафика данных. Это используется для последовательных соединений WAN HDLC, Frame Relay и MLPPP.

** Группа Ds0 относится к объединению одного или нескольких временных интервалов в одно голосовое соединение TDM с использованием сигнализации, связанной с каналом (CAS), такой как E&M, FXS или FXO. Это используется для соединений TDM PBX или PSTN и обычно развертывается только на T1.

*** Группа PRI относится к объединению двух или более временных интервалов в одно соединение TDM с использованием сигнализации ISDN. Обычно это используется для голосовых и видеосоединений TDM PBX или PSTN на T1 и E1, а также для соединений WAN для передачи данных на E1. Каждый вызов в PRI индивидуально указывается как голосовой, видеовызов или вызов данных с возможностью однонаправленного канала ISDN, доставляемой вместе с вызовом. Сигнализация осуществляется по D-каналу, который всегда является каналом 24 на T1 и каналом 31 на E1.

**** Группа TDM относится к перекрестному соединению одного или нескольких временных интервалов от одного интерфейса TDM к другому. Это используется для подготовки каналов от разных точек доступа к комбинированному восходящему каналу T1 или E1. Поскольку маршрутизатор просто выполняет перекрестное соединение, а не интерпретирует и не направляет трафик от входного интерфейса к выходному интерфейсу, тип трафика (голос, видео и данные) прозрачен для маршрутизатора.

Получите дополнительную информацию _ _

У вас есть вопросы о VWIC3-2MFT-T1/E1?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com.

Характеристики

PRI (при-группа***) всего 2 1 на порт

SNMP-ловушки Генерируется в ответ на тревоги

Telnet или консоль Удаленная и локальная настройка, мониторинг и устранение неполадок с помощью программного интерфейса командной строки Cisco IOS.

Вставить и вставить (tdm-group****) Всего 48 (Т1) всего 62 (E1) 1 на временной интервал

Голосовая поддержка VIC* Да

Голосовой CAS (группа ds0**) Всего 48 (Т1) всего 62 (E1) 1 на временной интервал

Количество портов 2

Мультиплексирование с отбрасыванием и вставкой Да

номер части ВВИК3-2МФТ-Т1/Е1

Поддержка данных в режиме WIC Да

Поддержка Е1 Да

Поддержка неструктурированного E1 (G.703) Нет

Поддержка Т1 Да

Последовательные данные (группа каналов*) всего 2 2 на порт

Производитель Сиско

Простой протокол управления сетью (SNMP) Маршрутизатор и DSU/CSU управляются одним агентом SNMP; маршрутизатор, DSU и CSU отображаются для пользователя как единый сетевой объект.Стандартный MIB (MIB II)Интегрированная MIB DSU/CSU CiscoRFC 1406 T1 MIB, включая обнаружение сигналов тревоги и отчетность

Тип устройства Интерфейсный модуль

Фактор формы 2-портовая интерфейсная плата T1/E1 Multiflex Trunk Voice/WAN
