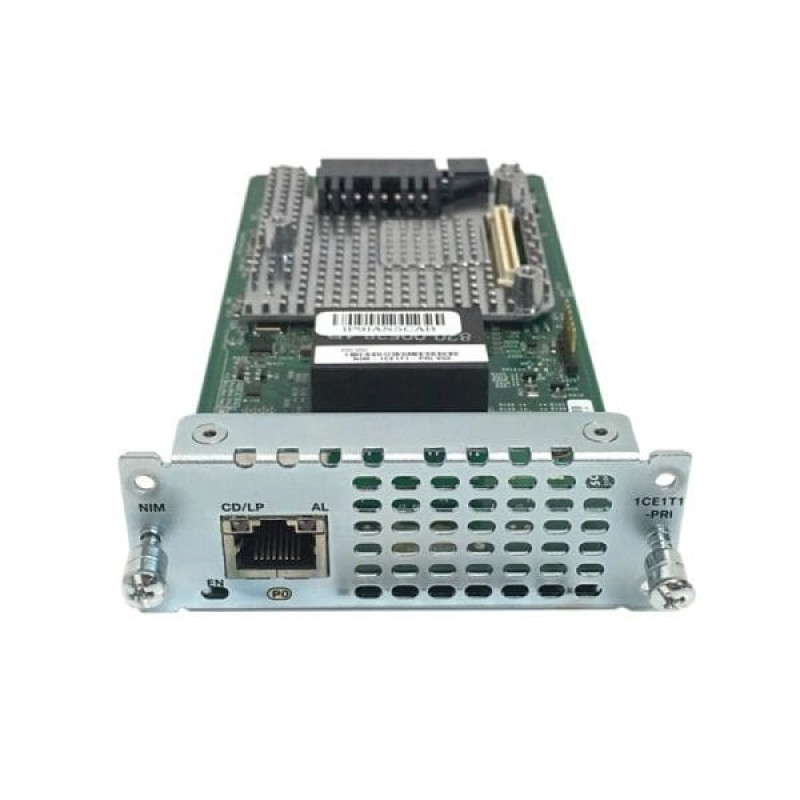

NIM-1CE1T1-PRI — это модуль интерфейса Cisco Multiflex Trunk Voice и WAN для серии ISR 4000. 1-, 2-, 4- и 8-портовые модули Cisco® Multiflex Trunk Voice и WAN Network Interface Modules (NIM) четвертого поколения с 1, 2, 4 и 8 портами поддерживают передачу данных и голосовые приложения на маршрутизаторах с интегрированными сервисами Cisco 4000 (рис. 1). Эти карты сочетают в себе интерфейсную карту WAN (WIC), голосовую интерфейсную карту (VIC), первичный интерфейс ISDN (PRI), интеграцию телефонного доступа и канальные данные (CE1T1) для обеспечения превосходной гибкости, универсальности и защита инвестиций за счет их многочисленных применений. Клиенты, решившие интегрировать данные и голос в несколько этапов, сохранят свои вложения в интерфейс T1/E1 WAN. Эти NIM не поддерживаются маршрутизаторами с интегрированными сервисами Cisco 2900 и 3900.

Быстрая спецификация

В таблице 1 показана краткая спецификация.

Модель	НИМ-1CE1T1-PRI
Количество портов	1
Очистить данные канала	Да
Пакетный голос MFT	Да
Поддержка неструктурированного E1 (G.703)	Да
Канальные данные	Да

информация о продукте

Ключевые особенности интегрированных сервисных маршрутизаторов Cisco серии 4000 T1/E1 Голосовые модули и модули сетевого интерфейса WAN включают:

● Базовые данные T1/E1: Версии MFT действуют как WIC, поддерживая T1, дробную часть T1, E1 и дробную часть E1. Для упрощения удаленного управления эти модули объединяют полностью управляемый DSU/CSU для развертываний T1 и полностью управляемый DSU для развертываний E1.

● Данные E1/G.703. В дополнение к базовой поддержке данных T1/E1 версии CE1T1 также поддерживают структурированные приложения G.703 с кадрированием G.704 и неструктурированные приложения E1 (G.703).

● Пакетная голосовая связь T1/E1: все модули поддерживают приложения пакетной голосовой связи, обеспечивая соединения T1, частичное T1, E1 и частичное E1 с частными телефонными станциями (PBX) и центральными офисами, тем самым открывая новые услуги и снижая плату за голосовую и факсимильную связь. Требуется дополнительный встроенный PVDM4. Кроме того, каждый NIM имеет свой собственный PVDM4, поэтому каждый модуль может быть подключен к другому поставщику услуг без ограничений по одному домену синхронизации.

● Смешанные данные и пакетная голосовая связь: все модули могут одновременно поддерживать как данные, так и голосовую связь, что снижает сложность и количество сетевых компонентов и облегчает плавный переход на пакетную голосовую связь с эффективным использованием полосы пропускания.

● Смешанные данные и пакетная голосовая связь с отводом и вставкой: вы можете развернуть все модули как мультиплексоры с отводом и вставкой T1/E1 со встроенными DSU/CSU, что снижает сложность сети и стоимость портов центрального офиса за счет эффективного объединение мультиплексирования с временным разделением каналов (TDM), голоса (PBX), IP-голоса и данных на одних и тех же соединительных линиях.

Поддерживаемые платформы

В таблице 2 показаны поддерживаемые платформы.

Модель	Описание
Сиско ИСР4451-Х/К9	Пропускная способность системы 1–2G, 4 порта WAN/LAN, 4 порта SFP, 10-ядерный ЦП, безопасность, голосовая связь, WAAS, интеллектуальная глобальная сеть, OnePK, AVC, отдельные ЦП данных управления и служб
Сиско ИСР4431/К9	Пропускная способность системы от 500 Мбит/с до 1 Гбит/с, 4 порта WAN/LAN, 4 порта SFP, многоядерный ЦП, двойное питание, безопасность, голосовая связь, WAAS, интеллектуальная глобальная сеть, OnePK, AVC, отдельные ЦП данных управления и служб
Сиско ИСР4351/К9	Пропускная способность системы 200–400 Мбит/с, 2 порта WAN/LAN, 3 порта SFP, многоядерный процессор, 2 слота для сервисных модулей, безопасность, голосовая связь, WAAS, интеллектуальная глобальная сеть, OnePK, AVC
Сиско ИСР4331/К9	Маршрутизатор Cisco 4000, пропускная способность системы 100–300 Мбит/с, 2 порта WAN/LAN, 2 порта SFP, многоядерный ЦП, 1 слот для сервисного модуля, безопасность, голосовая связь, WAAS, интеллектуальная глобальная сеть, OnePK, AVC
Сиско ИСР4321/К9	Пропускная способность системы 50–100 Мбит/с, 2 порта WAN/LAN, 1 порт SFP, многоядерный ЦП, 2 NIM, безопасность, голосовая связь, WAAS, интеллектуальная глобальная сеть, OnePK, AVC
Сиско ИСР4221/К9	Пропускная способность системы 35–75 Мбит/с, 2 порта WAN/LAN, 1 порт SFP, многоядерный ЦП, 2 NIM
ИСР4461/К9	Cisco ISR 4461 с 4 встроенными GE, 3 слотами NIM, 1 слотом ISC, 3 слотами SM, 8 ГБ флэш-памяти по умолчанию, 2 ГБ DRAM по умолчанию (плоскость данных), 4 ГБ DRAM по умолчанию (плоскость управления)

Сравните с аналогичными товарами

Таблица 3 показывает сравнение.

номер части	Количество портов	Очистить данные канала	Пакетный голос MFT	Поддержка неструктурированного E1 (G.703)	Канальные данные
НИМ-1МФТ-Т1/Е1	1	Да	Да	Нет	Нет
НИМ-2МФТ-Т1/Е1	2	Да	Да	Нет	Нет
НИМ-4МФТ-Т1/Е1	4	Да	Да	Нет	Нет
НИМ-8МФТ-Т1/Е1	8	Да	Да	Нет	Нет
НИМ-1CE1T1-PRI	1	Да	Да	Да	Да
НИМ-2CE1T1-PRI	2	Да	Да	Да	Да

Характеристики

E1 без рамки G.703 Поддерживается

PRI (при-группа***) 1 на порт

Бросьте и вставьте (тдм-групп****) 24 на порт (T1) 31 на порт (E1) 1 на временной интервал

Канальные данные Да

Количество портов 1

Масса 0,40 фунта (181 г)

Описание конфигурации Канальные модули

Относящийся к окружающей среде ● Рабочая температура: от 0 до 50°C (от 32 до 122°F) ● Температура хранения: от -20 до +65°C (от -4 до 148°F) ● Относительная влажность: от 10 до 85 % без конденсации при работе; от 5 до 95 % без конденсации, в нерабочем состоянии

Очистить данные канала Да

Пакетный голос MFT Да

Поддержка неструктурированного E1 (G.703) Да

Последовательные данные (группа каналов*) 24 на порт

Размеры (В х Ш х Г) 1,25 х 3,50 х 7,24 дюйма (3,18 х 8,89 х 18,39 см)

Сигнализация, связанная с голосовым каналом (CAS) (ds0-group**) 24 на порт (T1) 31 на порт (E1) 1 на временной интервал

Соответствие E1 (неполный список) ● TBR4, TBR12 и TBR13 ● МСЭ-Т G.703, G.704, G.823 и I.431 ● S016 (Австралия)

Соответствие T1 (неполный список) ● TIA-968-A ● КС-03 ● Джейт ● АНСИ Т1.403
