S9306 — один из коммутаторов серии S9300 (сокращенно S9300). А LE0KS9306 — это сборочное шасси Huawei S9306. Коммутаторы серии S9300 — это высокопроизводительные терабитные маршрутизирующие коммутаторы следующего поколения, разработанные Huawei и предназначенные для мультисервисной конвергенции. Конструкция S9300 основана на интеллектуальной многоуровневой технологии коммутации Huawei для предоставления услуг видео высокого разрешения, беспроводных сетей большой емкости, эластичных облачных вычислений, аппаратного обеспечения с поддержкой IPv6 и интегрированной безопасности в дополнение к высокопроизводительным услугам коммутации L2/L3. S9300 — это расширяемая и надежная платформа, объединяющая функции коммутации и маршрутизации для создания сквозных интегрированных сетей. Он широко используется в WAN, MAN, кампусных сетях и центрах обработки данных, чтобы помочь предприятиям создавать сети, ориентированные на приложения.

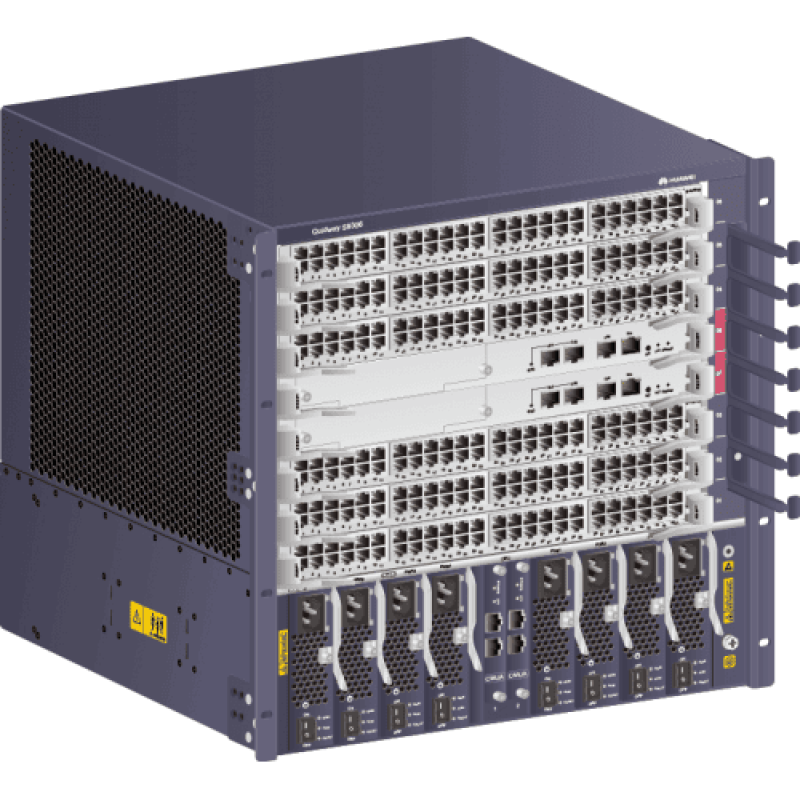

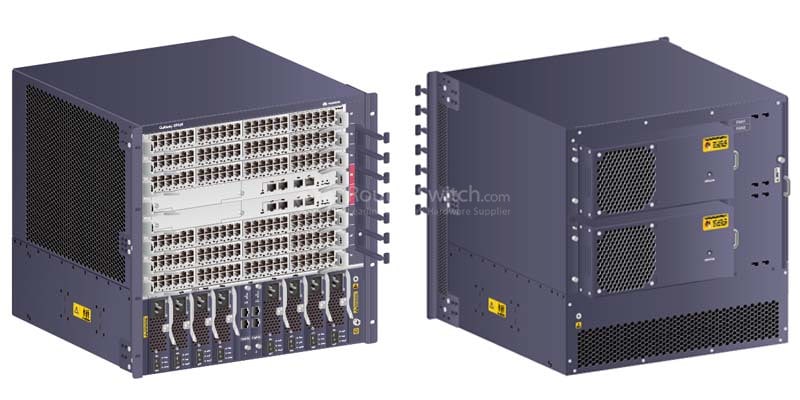

На рис. 1 показан внешний вид корпуса S9306. LE0KS9306 — это одно из шасси S9306, не имеющее плат, модулей или блоков.
В Таблице 1 показаны краткие характеристики.
Код продукта | LE0KS9306 |
Пересылка пакетов ставка | 2880 миллионов пакетов в секунду |
Коммутационная способность | 3,84 Тбит/с |
Количество сервисных слотов | 6 |
Слоты микропроцессора | 2 |
Слоты LPU | 6 |
Слоты для вентиляторов | 2 |
Слоты блока питания системы | 4 |
Слоты питания PoE | 4 |
Блок питания шасси способность (без питания PoE поставлять) | 1600 Вт |
Мощность PoE шасси возможность поставки | 8800 Вт |
Максимальная потребляемая мощность (полная нагрузка, без питания PoE) | 2200 Вт |
Рабочее напряжение | Постоянный ток: от –38,4 В до –72 В Переменный ток: от 90 В до 290 В |
Размеры (Ш x Г x В, без кронштейнов для монтажа в стойку) | С рамами для укладки кабелей: 442 мм x 585 мм x 441,7 мм (17,4 дюйма x 23,0 дюйма x 17,39 дюйма (10 U)) Без рамок управления кабелями: 442 мм x 489 мм x 441,7 мм (17,4 дюйма x 19,3 дюйма x 17,39 дюйма (10 U)) |
Вес (пустой/полностью загруженный) | 15 кг/42 кг (33,1 фунта/92,6 фунта) |

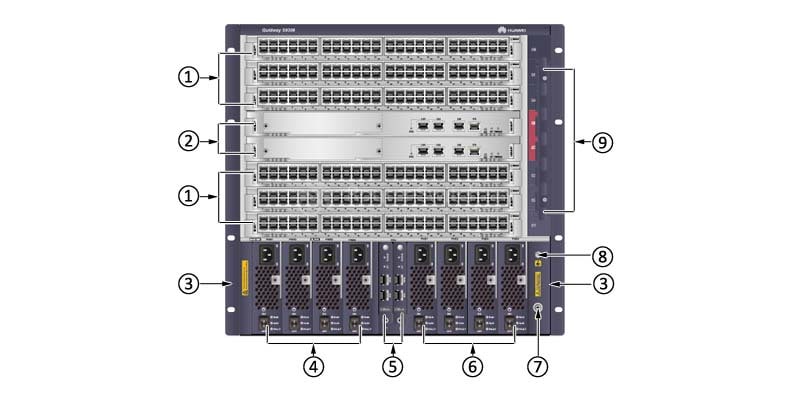

На рис. 2 показана структура шасси S9306 (вид спереди).
Примечание:
① | Шесть сервисных карт, в том числе:
|
② | Два микропроцессора |
③ | Пара монтажных кронштейнов |
④ | Четыре силовых модуля |
⑤ | Два LE0DCMUA0000-Централизованный блок мониторинга |
⑥ | Четыре модуля питания PoE |
⑦ | Заземляющий винт |
⑧ | Гнездо ESD на передней панели |
⑨ | Рамы управления кабелями |

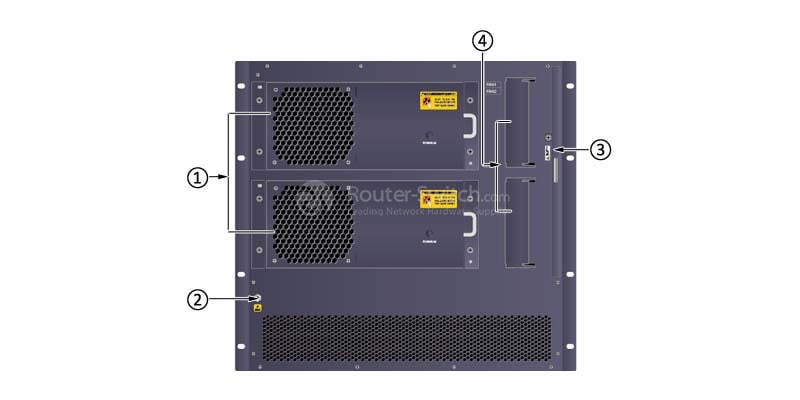

На рис. 3 показана конструкция шасси S9306 (вид сзади).
Примечание:
① | Два вентиляторных модуля |
② | Задний разъем ESD |
③ | Воздушный фильтр |
④ | Пара съемных ручек. |
В таблице 2 показаны рекомендуемые элементы для LE0KS9306.
Модель | Описание |
Оптический трансивер FE-SFP | |
SFP-FE-SX-MM1310 | Оптический трансивер, SFP, 100M/155M, многомодовый модуль (1310 нм, 2 км, LC) |
eSFP-FE-LX-SM1310 | Оптический трансивер, eSFP, 100M/155M, одномодовый модуль (1310 нм, 15 км, LC) |
С-СФП-ФЭ-ЛХ40-СМ1310 | Оптический трансивер, eSFP, FE, одномодовый модуль (1310 нм, 40 км, LC) |
Оптический трансивер GE-SFP | |
eSFP-GE-SX-MM850 | Оптический трансивер, eSFP, GE, многомодовый модуль (850 нм, 0,55 км, LC) |
СФП-ГЭ-ЛС-СМ1310 | Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 10 км, LC) |
С-СФП-ГЭ-ЛХ40-СМ1310 | Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 40 км, LC) |
С-СФП-ГЭ-ЛХ40-СМ1550 | Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 40 км, LC) |
Оптический трансивер 10G-SFP+ | |
SFP-10G-УСР | Оптический трансивер 10GBase-USR, SFP+, 10G, многомодовый модуль (850 нм, 0,1 км, LC) |
OMXD30000 | Оптический трансивер, SFP+, 10G, многорежимный модуль (850 нм, 0,3 км, LC) |
OSX010000 | Оптический трансивер, SFP+, 10G, одномодовый модуль (1310 нм, 10 км, LC) |
Оптический приемопередатчик 40GE CFP | |
ЦФП-40Г-СР4 | Высокоскоростной приемопередатчик CFP-40G-SR4, CFP, 40G, многомодовый модуль (850 нм, 4 * 10G, 0,1 км, MPO) |
ЦФП-40G-LR4 | Высокоскоростной приемопередатчик, CFP, 40G, одномодовый модуль (диапазон 1310 нм, 41,25G, 10 км, прямой LC) |
ЦФП-40Г-ЭР4 | Высокоскоростной приемопередатчик, CFP, 40G, одномодовый модуль (диапазон 1310 нм, 41,25G, 40 км, прямой LC) |
Оптический приемопередатчик 40GE QSFP+ | |
КСФП-40G-eSR4 | Оптический трансивер 40GBase-eSR4, QSFP+, 40G, многорежимный (850 нм, 0,3 км, MPO) (подключение к четырем оптическим трансиверам SFP+) |
КСФП-40G-ER4 | 40GBase-ER4 Оптический трансивер, QSFP+, 40G, одномодовый модуль (1310 нм, 40 км, LC) |
Оптический трансивер 100GE CFP | |
ЦФП-100G-SR10 | Высокоскоростной приемопередатчик, CFP, 100G, многомодовый модуль (850 нм, 10*10G, 0,1 км, MPO) |
CFP-100G-LR4 | CFP, 100G, одномодовый модуль (диапазон 1310 нм, 4*25G, 10 км, прямой LC) |
ЦФП-100G-ER4 | Высокоскоростной приемопередатчик, CFP, 100G, одномодовый модуль (диапазон 1310 нм, 4*25G, 40 км, прямой LC) |
Медный трансивер GE | |
SFP-1000BaseT | Электрический приемопередатчик, SFP, GE, модуль электрического интерфейса (100 м, RJ45) |
Интерфейсная карта 100GE | |
ET1D2C02FEE0 | 2-портовая интерфейсная карта 100GBASE-X (EE, CFP) серии ET1D2C02FEE0) |
интерфейсная карта 10GE | |
ET1D2X32SSC0 | 32-портовая интерфейсная карта 10GBASE-X (SC, SFP+) |
ET1D2X12SSA0 | 12-портовая интерфейсная карта 10GBASE-X (SA, SFP+) |
интерфейсная карта 40GE | |
ET1D2L08QSC0 | 8-портовая интерфейсная карта 40GBASE-X (SC, QSFP+) |
ET1D2L02QSC0 | 2-портовая интерфейсная карта 40GBASE-X (SC, QSFP+) |
Централизованный блок мониторинга | |
ЭХ1Д200КМУ00 | Централизованный пульт мониторинга |
Системный блок кластерной коммутации | |
EH1D2VS08000 | 8-портовый блок обслуживания системы коммутации кластера 10G (SFP+) |
Модуль брандмауэра | |
ET1D2FW00S02 | Модуль C NGFW с программным обеспечением HW General Security Platform |
ET1D2FW00S01 | Модуль B NGFW с программным обеспечением HW General Security Platform |
Интерфейсная карта GE/10GE | |
ET1D2S08SX1E | 8-портовая 10GBASE-X и 8-портовая 100/1000BASE-X и 8-портовая комбинированная интерфейсная плата 10/100/1000BASE-T (X1E, RJ45/SFP/SFP+) |
ET1D2S04SX1E | 4-портовая 10GBASE-X и 24-портовая 100/1000BASE-X и 8-портовая комбинированная интерфейсная карта 10/100/1000BASE-T (X1E, RJ45/SFP/SFP+) |
Модуль системы предотвращения вторжений | |
ET1D2IPS0S00 | Модуль IPS A с программным обеспечением HW General Security Platform |
Основной процессор | |
ET1D2MPUA000 | S12708/S12712, главный процессор A (дополнительные часы) |
Блок ткани переключения | |
ET1D2SFUD000 | S12708/S12712, Блок коммутационной матрицы D |
ET1D2SFUA000 | S12708/S12712, коммутационная ткань блока A |
Блок контроллера беспроводного доступа | |
АКУ2 | Блок контроллера доступа WLAN ACU2 (включая ресурсы управления 128 точками доступа) |
Интерфейсная карта GE | |
ET1D2T36SEA0 | Плата интерфейса 10/100/1000BASE-T на 36 портов и 12 портов 100/1000BASE-X (EA, RJ45/SFP) |
ET1D2G48SX1E | 48-портовая интерфейсная карта 100/1000BASE-X (X1E, SFP) |
В таблице 3 показано сравнение LE0KS9306 и EH1BS9712E00.
Код продукта | LE0KS9306 | EH1BS9712E00 |
Коммутационная способность | 2 т/5,12 т | 8,64 Тбит/с или 18,56 Тбит/с |
Слоты микропроцессора | 2 | 2 |
Слоты LPU | 6 | 12 |
Сервисные слоты | 6 | 12 |
Слоты для вентиляторов | 2 | 4 |
Слоты питания | 4 | 6 |
Максимальная потребляемая мощность (полная нагрузка) | 2200 Вт | 4500 Вт |
