Huawei S1720-20GFR-4TP — это коммутатор на базе Web/SNMP. Это один из корпоративных коммутаторов серии S1700, которые просты в установке и обслуживании и идеально подходят для малых и средних предприятий, интернет-кафе, отелей и школ.

Краткие характеристики

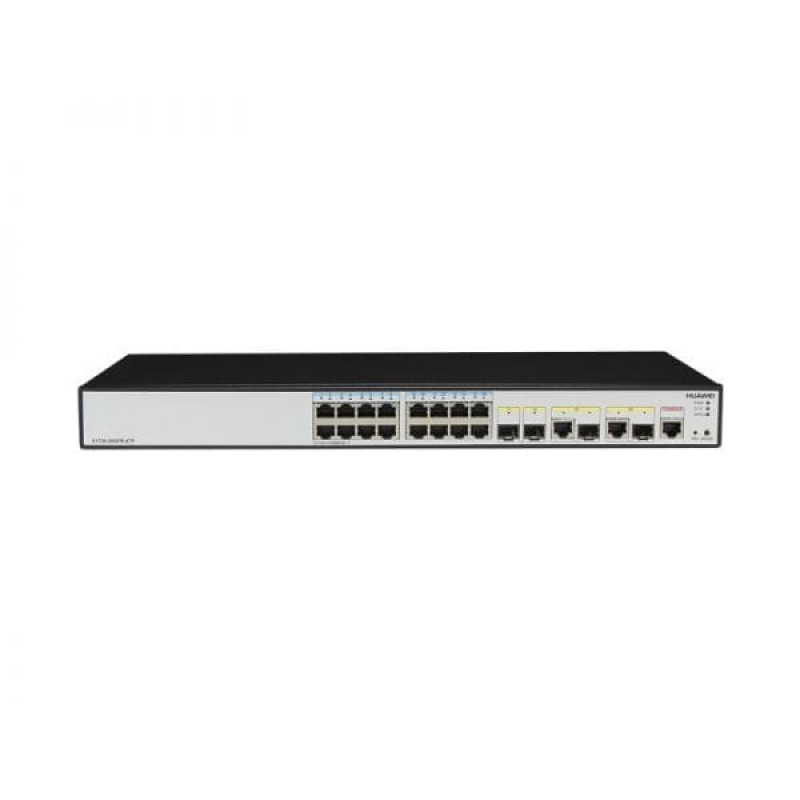

На рис. 1 показан внешний вид коммутатора Huawei S1720-20GFR-4TP.

S1720-20GFR-4TP

В Таблице 1 показаны краткие характеристики.

Код продукта	С1720-20ГФР-4ТП
Тип	Коммутатор на базе Web/SNMP
Нисходящие порты	16 портов Ethernet 10/100/1000
Восходящие порты	2 Gig SFP и 2 двойного назначения 10/100/1000 или SFP
MAC-адрес	16 тыс. MAC-адресов
Производительность пересылки	30 млн пакетов в секунду
Коммутационная способность	128 Гбит/с
Входное напряжение	от 100 В до 240 В переменного тока, 50/60 Гц
Рассеивание тепла	Безвентиляторный естественный отвод тепла
Размеры (Ш х Г х В)	44,2 см × 22 см × 4,36 см
Масса	3,46 кг

информация о продукте

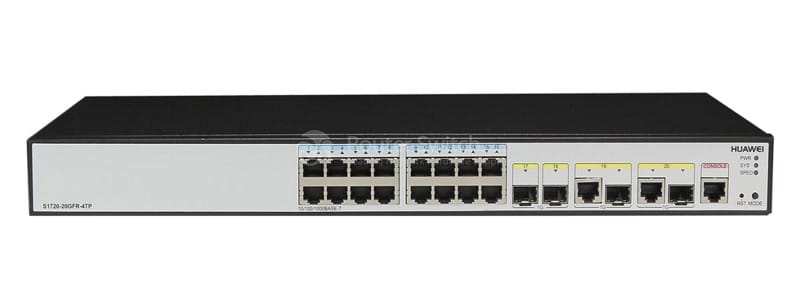

На рис. 2 показана передняя панель коммутатора Huawei S1720-20GFR-4TP.

S1720-20GFR-4TP Front Panel

Примечание:

①

16 портов 10/100/1000BASE-T

④

Один консольный порт

②

2 порта Ethernet 1000BASE-X

⑤

Кнопка сброса

③

2 комбинированных порта (10/100/1000BASE-T

+ 100/1000BASE-X)

⑥

Кнопка переключения режимов

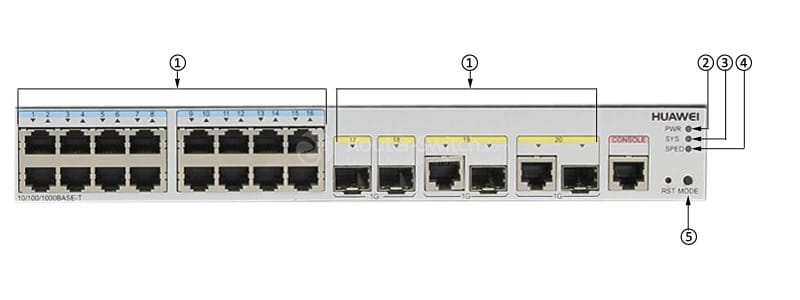

На рис. 3 показаны передние индикаторы коммутатора Huawei S1720-20GFR-4TP.

S1720-20GFR-4TP Front Indicators

В таблице 2 приведены описания номеров.

Нет.	Индикатор/кнопка	Цвет	Описание
①	Индикатор сервисного порта	Значения индикаторов сервисного порта различаются в разных режимах. См. Таблицу 3.
②	мощность: индикатор мощности	Выключенный	Выключатель выключен.
②	мощность: индикатор мощности	Зеленый	Горит постоянно: модуль питания нормально подает питание.
③	СИС: индикатор состояния системы	Выключенный	Система не работает.
		Зеленый	- Быстрое мигание: система запускается. - Медленное мигание: система работает нормально.
		Красный	Горит постоянно: система не работает нормально после регистрации или сгенерирован аварийный сигнал температуры.
④	СКОРОСТЬ: индикатор скорости	Выключенный	Не выбран скоростной режим.
④	СКОРОСТЬ: индикатор скорости	Зеленый	Горит постоянно: выбран скоростной режим. В этом режиме индикаторы сервисного порта показывают скорость порта. Через 45 секунд индикаторы сервисного порта автоматически вернутся в режим состояния.
⑤	РЕЖИМ: кнопка переключения режимов	- Нажмите эту кнопку один раз, индикаторы сервисного порта перейдут в режим скорости и отобразят скорость каждого сервисного порта. - Нажмите эту кнопку еще раз, индикаторы служебных портов вернутся в режим по умолчанию и отобразят состояние подключения каждого служебного порта. - Если вы не нажмете эту кнопку в течение 45 секунд, индикаторы сервисного порта вернутся в режим по умолчанию. В этом случае индикатор SPED не горит.

В таблице 3 приведены описания индикаторов сервисного порта.

Индикаторы сервисного порта	Цвет	Описание
Режим по умолчанию	Выключенный	Соединение с портом не установлено или порт отключен.
	Зеленый	Горит постоянно: порт подключен.
	Зеленый	Мигает: порт передает или принимает данные.
Режим скорости	Зеленый	Не горит: порт не подключен или отключен.
		Горит постоянно: порт работает на скорости 10/100 Мбит/с.
		Мигает: порт работает на скорости 1000 Мбит/с.

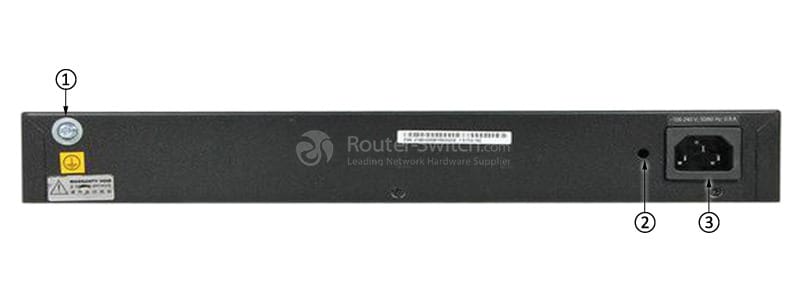

На рис. 4 показана задняя панель коммутатора Huawei S1720-20GFR-4TP.

S1720-20GFR-4TP Back Panel

Примечание:

①

Заземляющий винт

②

Гнездо зарезервировано для блокировки клеммы переменного тока

защелка

③

Розетка переменного тока

Оптический трансивер

В таблице 4 показаны рекомендуемые оптические приемопередатчики для 1720-20GFR-4TP.

Модели	Описание
SFP-FE-SX-MM1310	Оптический трансивер, SFP, 100 м/155 м, многомодовый модуль (1310 нм, 2 км, LC)
eSFP-FE-LX-SM1310	Оптический трансивер, eSFP, 100 м/155 м, одномодовый модуль (1310 нм, 15 км, LC)
С-СФП-ФЭ-ЛХ40-СМ1310	Оптический трансивер, eSFP, FE, одномодовый модуль (1310 нм, 40 км, LC)
SFP-1000BaseT	Электрический приемопередатчик, SFP, GE, модуль электрического интерфейса (100 м, RJ45)
eSFP-GE-SX-MM850	Оптический трансивер, eSFP, GE, многорежимный модуль (850 нм, 0,55 км, LC)
СФП-ГЭ-ЛС-СМ1310	Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 10 км, LC)
С-СФП-ГЭ-ЛХ40-СМ1310	Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 40 км, LC)
С-СФП-ГЭ-ЛХ40-СМ1550	Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 40 км, LC)

Сравните с аналогичным товаром

В таблице 5 показано сравнение между S1720-20GFR-4TP и S1720-28GFR-4TP.

Модель	С1720-20ГФР-4ТП	С1720-28ГФР-4ТП
Нисходящие порты	16 портов Ethernet 10/100/1000	24 порта Ethernet 10/100/1000
Восходящие порты	2 Gig SFP и 2 двойного назначения 10/100/1000 или SFP	2 Gig SFP и 2 двойного назначения 10/100/1000 или SFP
Производительность пересылки	30 млн пакетов в секунду	42 млн пакетов в секунду
Коммутационная способность	128 Гбит/с	128 Гбит/с

Получить больше информации

У вас есть вопросы о коммутаторе Huawei S1720-20GFR-4TP?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com.

Характеристики

VLAN 4K VLAN Порт доступа Магистральный порт Гибридный порт VLAN управления Голосовая виртуальная локальная сеть

Агрегация ссылок 12 групп агрегации каналов (LAG) с максимум восемью портами в каждой LAG 64 группы агрегации каналов (серия S1720) 120 групп агрегации каналов (серия S1720-E) Статический LACP

Влажность (без конденсации) от 5% до 95%

Восходящие порты 4 порта Gig SFP, 2 комбинированных порта 10/100/1000 Base-T Ethernet

Входное напряжение от 100 В до 240 В переменного тока, 50 Гц/60 Гц

Зеркалирование портов Двунаправленное зеркалирование потока на основе портов

качество обслуживания PQ и WRR Восемь очередей на каждом порту Планирование очереди на основе приоритетов 802.1p или DSCP

Мультикаст IGMP-отслеживание

Нисходящие порты 16 портов Ethernet 10/100/1000

Обслуживание устройства Удаленный мониторинг сети (RMON) Системный журнал Пинг и трассировка Виртуальный тест кабеля (VCT) Протокол обнаружения канального уровня (LLDP)

Особенности маршрутизации Статическая маршрутизация IPv4 и IPv6 RIP, RIPng, OSPF (серия S1720-E)

Подавление широковещательного шторма Подавление широковещательного шторма на основе скорости интерфейса Отправка сигнала тревоги, когда скорость трафика достигает верхнего предела

Потребляемая мощность

Рабочая Температура От 0 м до 1800 м: от 0°C до 50°C От 1800 м до 4000 м: снижение на 1°C на каждые 200 м увеличения высоты.

Размеры в мм (Ш x Г x В) 442 х 220 х 43,6

Рассеивание тепла Безвентиляторный естественный отвод тепла

СТП STP (IEEE 802.1d) RSTP (IEEE 802.1w) MSTP (IEEE 802.1s)

Таблица MAC-адресов 16 000 MAC-адресов

Тип Коммутатор Huawei S1700 на базе Web/SNMP

Управление устройствами SNMP Управление сетью веб-системы (HTTPS) DHCP-клиент Защита паролем пользователя Восстановление одним ключом Конфигурация CLI (серия S1720/S1720-E) Консольный порт (серия S1720/S1720-E)

Функции безопасности Аппаратный ACL-список Фильтрация пакетов по MAC-адресам Аутентификация MAC-адреса Аутентификация 802.1x на основе портов RADIUS-аутентификация Аутентификация портала Изоляция портов Подавление бури Защита от атак, которая предотвращает широковещательный трафик, атаки ARP, атаки ICMP, атаки TCP, вирусы-черви и атаки DoS. Отслеживание DHCP

ЭЭЭ Поддерживается
