Cisco WS-X6816-10T-2T

Каталог

Нет отзывов

WS-X6816-10T-2T — это 16-портовый медный модуль 10 Gigabit Ethernet для коммутатора Cisco Catalyst 6500 серии E с исключительной поддержкой Supervisor Engine 2T. WS-X6816-10T-2T оснащен дочерней платой WS-F6K-DFC4-E для обеспечения оптимальной производительности до 60 млн пакетов в секунду для переадресации L2, IPv4 и MPLS и 30 млн пакетов в секунду для переадресации IPv6. WS-X6816-10T-2T предназначен для доступа к центру обработки данных и подключения коммутатора к коммутатору, а также для высокоскоростного подключения к серверу. Пользователи могут настроить 4 группы портов по 4 порта в каждой, причем каждая группа портов может работать либо в режиме переподписки, либо в режиме производительности, что обеспечивает гибкость использования одних портов для подключения к серверам, а других — для соединения коммутаторов.

Краткие характеристики

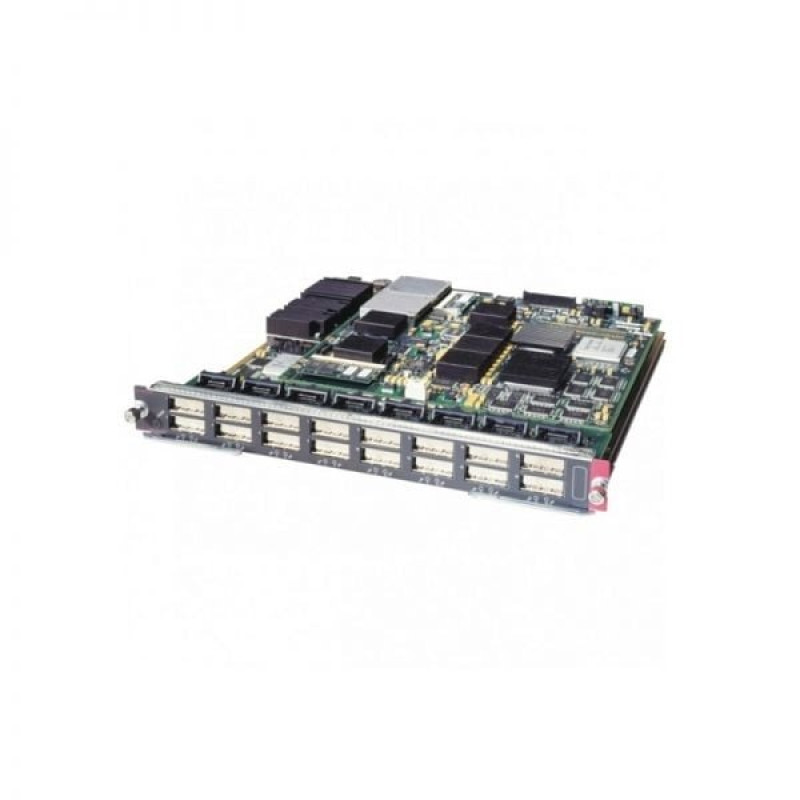

На рис. 1 показан внешний вид WS-X6816-10T-2T.

WS-X6816-10T-2T

В Таблице 1 показаны краткие характеристики.

Код продукта	ВС-С6816-10Т-2Т
Описание	16-портовый медный модуль 10 Gigabit Ethernet серии 6800 с DFC4 и DFC4XL
Особенность	16-портовый медный модуль 10GbE
Порты	16
Оптика	Медные (RJ-45) разъемы
Переключить соединение с тканью	2 x 20 Гбит/с (всего 40 Гбит/с)
Переподписка	4:1 16 портов (режим сверхподписки) 1:1 4 порта (режим производительности)
Экспедиционный двигатель	● WS-X6816-10T-2T: поставляется с DFC4 для распределенной переадресации, поддерживает 256 тыс. записей переадресации, увеличение количества записей ACL до 64 тыс., увеличение количества записей Netflow до 512 тыс. и увеличение скорости пересылки IPv4 до 60 млн пакетов в секунду. ● WS-X6816-10T-2TXL: оснащен DFC4XL для распределенной переадресации, поддерживает 1 миллион записей переадресации, увеличено количество записей ACL до 256 КБ, увеличено количество записей Netflow до 1024 КБ и увеличена скорость пересылки IPv4 до 60 млн пакетов в секунду. ● Повышенная производительность до 60 млн пакетов в секунду для переадресации L2, IPv4 и MPLS и до 30 млн пакетов в секунду для переадресации IPv6. ● Поддержка 16K Bridge Domains, позволяющая повторно использовать стандартные 4K VLAN в этих мостовых доменах, эффективно увеличивая количество VLAN, доступных в системе. ● Таблица MAC-адресов увеличена до 128 КБ. ● Увеличено количество многоадресных маршрутов до 256 КБ. ● Аппаратное отслеживание IGMPv3 ● Аппаратные регистры PIM ● Аппаратное отслеживание IPv6 MLDv2 ● IPv4 и IPv6 при туннелировании IPv6. ● IPv6 в туннелировании IPv4 (ISATAP, 6to4, GRE) ● Поддержка QoS для унифицированного, короткого канала и туннеля в режиме канала. ● Завершить туннель в той же петле
Очереди	Режим сверхподписки: ● Прием: 1p7q2t на порт ● Передача: 1p7q4t на группу портов Режим производительности: ● Прием: 8q4t на порт ● Передача: 1p7q4t на порт
Механизмы очередей	● Сопоставление очередей на основе класса обслуживания (CoS). ● (отображение очереди на основе кодовой точки дифференцированного обслуживания (DSCP)
Планировщик	Режим сверхподписки: ● Циклическая система, взвешенная по дефициту (DWRR) ● Взвешенное случайное раннее обнаружение (WRED) Режим производительности: ● ДВРР ● КРАСНЫЙ ● Формованная круговая система (SRR) на выходе
Буферы портов	Режим сверхподписки: ● 90 МБ на группу портов Режим производительности: ● 256 МБ на порт (128 МБ для входа и 128 МБ для выхода)
Аппаратная многоадресная репликация	● Входящий и исходящий режим репликации. ● Приблизительно 20 Гбит/с на механизм репликации. ● 2 механизма репликации на модуль
Поддержка Jumbo-кадров для мостовых и маршрутизируемых пакетов	До 9216 байт
Максимальная плотность портов на шасси	176 портов (шасси 6513-E) 128 портов (шасси 6509-E)
Максимальная плотность портов на VSS	352 порта
Может использоваться для формирования канала виртуального коммутатора	● Режим производительности: Да ◦ До 4 портов 10 Gigabit Ethernet можно использовать для связи с виртуальным коммутатором. ● Режим сверхподписки: Нет
Поддерживаемые модули Supervisor	Catalyst 6500 Supervisor Engine 2T и 2TXL
Поддерживаемое шасси	● Любое шасси Cisco Catalyst 6500 серии E, включая шасси 6503-E, 6504-E, 6506-E, 6509-E, 6509-VE (совместимые с NEBS) и 6513-E. ● Не поддерживается в корпусах, отличных от серии E.
Требования к слоту	● Может занимать любой слот в любом шасси Cisco Catalyst 6503-E, 6504-E, 6506-E, 6509-E или 6509-VE или ● Может занимать слоты 1–6 и 9–13 в шасси Cisco Catalyst 6513-E.
Встроенная память	1 ГБ по умолчанию
Поддерживаемые кабели	Медные кабели UTP и STP категории 6, 6A и STP категории 7

Сравните с аналогичными товарами

В таблице 2 показано сравнение WS-X6816-10G-2T, WS-X6816-10G-2TXL и WS-X6816-10T-2T.

Код продукта	WS-X6816-10G-2T	WS-X6816-10G-2TXL	ВС-С6816-10Т-2Т
Описание	16-портовый оптоволоконный модуль 10 Gigabit Ethernet серии 6800 с DFC4 и DFC4XL	16-портовый волоконно-оптический модуль 10 Gigabit Ethernet DFC4XL	16-портовый медный модуль 10 Gigabit Ethernet серии 6800 с DFC4 и DFC4XL

Характеристики

ЕТСИ ● ETS 300 019-2-1, класс 1.1 Хранение ● ETS 300 019-2-2, класс 2.1 и 2.2 Транспортировка ● ETS 300 019-2-3, класс 3.1E для стационарного использования

Индикаторы ● Статус: зеленый (работает), красный (неисправность) и оранжевый (загрузка модуля). ● Связь: зеленый (порт включен и подключен), оранжевый (порт отключен) и не горит (порт включен, но не подключен)

Соответствие нормативным требованиям Медный модуль 10 Gigabit Ethernet серии 6800 при установке в систему соответствует следующим стандартам электромагнитной совместимости и безопасности: Стандарты ЭМС: ● FCC, часть 15 (CFR 47), класс A ● ICES-003 Класс А ● VCCI класс А ● EN55022 Класс А ● EN55024 ● СИСПР24 ● СИСПР 22 Класс А ● AS/NZS CISPR 22, класс A ● ETS 300 386 ● КН 22 Класс А ● EN 50082-1 ● EN61000-3-2 ● EN61000-3-3 ● EN61000-6-1 ● CNS13438 Класс А ● Серия KN6100 -4 Стандарты безопасности: ● UL 60950-1 ● CAN/CSA C22.2 № 60950 ● EN 60950-1 ● МЭК 60950-1 ● AS/NZS 60950-1 ● МЭК 60825 класс 1 ● EN 60825 класс 1 ● 21CFR 1040

Стандартные протоколы IEEE 802.1d, IEEE 802.1p, IEEE 802.1Q, IEEE 802.1S, IEEE 802.1W, IEEE 802.3x, IEEE 802.3AD, IEEE 802.3ae, IEEE 802.3ak, IEEE 802.3AQ и IEEE 802.

Требования к питанию ● WS-X6816-10G-2T: 488,5 Вт ● WS-X6816-10G-2TXL: 503,5 Вт ● WS-X6816-10T-2T: 514,96 Вт ● WS-X6816-10T-2TXL: 529,96 Вт

Управление сетью ● ETHERLIKE-MIB (RFC 1643) ● IF-MIB (RFC 1573) ● MIB моста (RFC 1493) ● CISCO-STACK-MIB ● CISCO-VTP-MIB ● CISCO-CDP-MIB ● RMON MIB (RFC 1757) ● CISCO-PAGP-MIB ● CISCO-STP-РАСШИРЕНИЯ-MIB ● CISCO-VLAN-МОСТ-MIB ● CISCO-VLAN-ЧЛЕНСТВО-MIB ● СУЩНОСТЬ-MIB (RFC 2037) ● HC-RMON ● RFC1213-MIB (MIB-II) ● СМОН-МИБ

Уровни критериев NEBS SR-3580, выпуск 3, июнь 2007 г. (GR-63-CORE, выпуск 3 и GR-1089-CORE, выпуск 4)

Условия окружающей среды Рабочая Температура: ● Сертифицировано агентством для работы: от 32 до 104°F (от 0 до 40°C) ● Разработан и испытан для работы при температуре от 32 до 130°F (от 0 до 55°C) ● Температура хранения: от -40 до 167°F (от -40 до 75°C) ● Относительная влажность: от 10 до 90 процентов, без конденсации. Рабочая высота: ● Сертификат агентства для эксплуатации: от -500 до 6500 футов (от -150 до 2000 м) ● Разработан и испытан для работы на высоте от -150 до 3000 м (от -500 до 10 000 футов)

Физические характеристики ● Занимает один слот в корпусе Cisco Catalyst 6500 серии E. ● Размеры (В x Ш x Г): 1,2 x 14,4 x 16 дюймов (3,0 x 35,6 x 40,6 см) ● Вес: ◦ WS-X6816-10G-2T и 2TXL, WS-X6816-10T-2T и 2TXL: 13,6 фунта без компонентов X2; ¼ фунта за каждый X2
