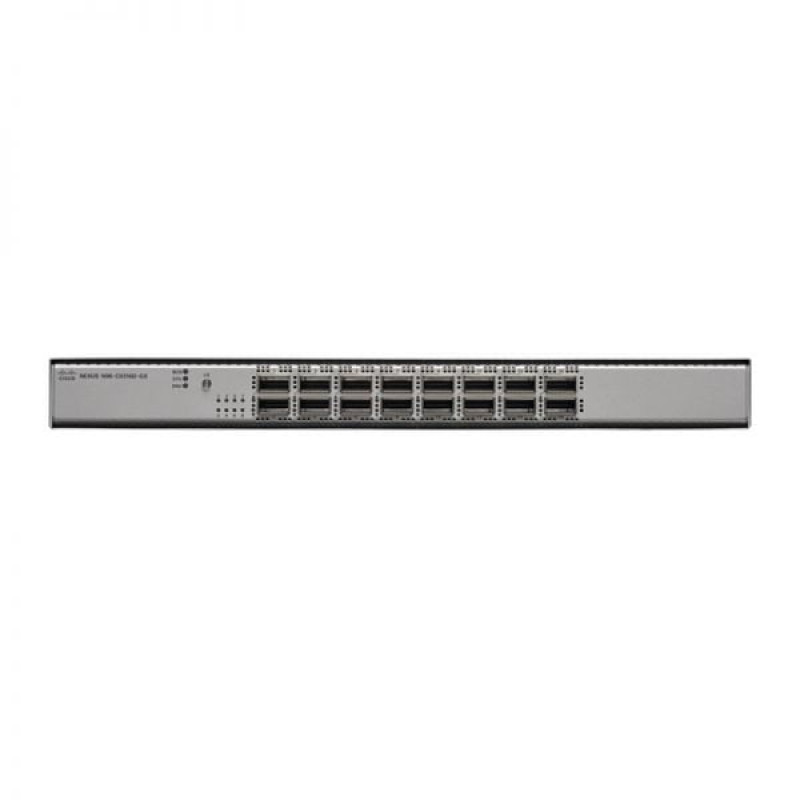

Cisco N9K-C9316D-GX

Нет отзывов

N9K-C9316D-GX — коммутатор Cisco Nexus 9316D Spine с 16p 400/100G QSFP-DD. Коммутаторы Cisco Nexus® 9300-GX, основанные на технологии Cisco® Cloud Scale, представляют собой следующее поколение стационарных коммутаторов Cisco Nexus серии 9000. Платформа представляет полностью обратно совместимый оптический интерфейс 400G Quad Small Form-Factor Pluggable — Double Density (QSFP-DD) для прозрачного переноса существующих коммутационных сетей центров обработки данных со скоростей 40 Гбит/с и 100 Гбит/с на 400 Гбит/с. Платформа обеспечивает защиту инвестиций для клиентов, обеспечивая очень гибкую масштабируемость уровня 2 и уровня 3, а также производительность для удовлетворения меняющихся потребностей виртуализированных центров обработки данных и автоматизированных облачных сред.

Cisco предоставляет два режима работы для коммутаторов Cisco Nexus серии 9000. Организации могут развернуть инфраструктуру Cisco Application Centric Infrastructure (Cisco ACI™) или среду коммутатора Cisco Nexus (режим Cisco NX-OS). Решение Cisco ACI представляет собой целостную, ориентированную на намерения архитектуру с централизованной автоматизацией и профилями приложений на основе политик. Он обеспечивает надежную транспортную сеть для динамических рабочих нагрузок и построен на сетевой структуре, которая сочетает в себе проверенные временем протоколы с новыми инновациями для создания очень гибкой, масштабируемой и отказоустойчивой архитектуры каналов с низкой задержкой и высокой пропускной способностью. Эта структура обеспечивает сеть, которая может поддерживать самые требовательные и гибкие среды центров обработки данных.

Быстрая спецификация

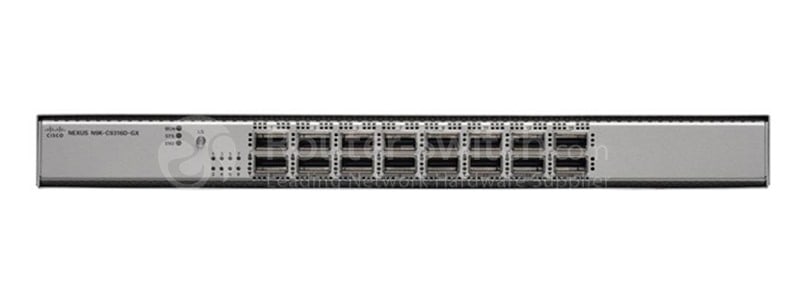

На рис. 1 показан коммутатор Cisco Nexus 9316D.

Cisco Nexus 9316D Switch

В таблице 1 показана краткая спецификация.

Артикул	N9K-C9316D-GX
Порты	16 портов QSFP-DD 400/100/40 Гбит/с
Системная память	16 ГБ NX-OS, 24 ГБ ACI
Твердотельный диск (SSD)	128 ГБ
USB	1 порт
Последовательные консольные порты RS-232	1
Порты управления	2 (1 x 10/100/1000BASE-T и 1 x 1 Гбит/с SFP+)
Процессор Broadwell-DE	4 ядра
Размеры (В х Ш х Г)	3,38 х 17,37 х 22,27 дюйма (8,59 х 44,13 х 56,58 см)

информация о продукте

Обзор Cisco ACI

Cisco ACI — это ведущее в отрасли безопасное, открытое и комплексное решение для программно-определяемой сети (SDN). Он радикально упрощает, оптимизирует и ускоряет развертывание и управление инфраструктурой, а также ускоряет жизненный цикл развертывания приложений. Cisco ACI обеспечивает автоматизацию на основе политик с помощью интегрированных подложек и наложений, не зависящих от гипервизора; и расширяет автоматизацию политик для любой рабочей нагрузки, включая виртуальные машины, физические серверы без операционной системы и контейнеры.

Cisco ACI предоставляет основанную на намерениях сетевую структуру, обеспечивающую гибкость в центре обработки данных. Он фиксирует бизнес-намерения и намерения пользователей более высокого уровня в форме политики и переводит эти намерения в сетевые конструкции, необходимые для динамического предоставления услуг сети, безопасности и инфраструктуры. Он использует целостный системный подход с тесной интеграцией между аппаратным и программным обеспечением, физическими и виртуальными элементами, открытой моделью экосистемы и инновационными специализированными ASIC Cisco, чтобы обеспечить уникальную коммерческую ценность для современных центров обработки данных. Этот уникальный подход использует общую операционную модель на основе политик для всей сети, что значительно снижает стоимость и сложность эксплуатации вашей сети.

Cisco «ACI Anywhere» — это комплексное решение: с одной целью, с использованием любого гипервизора, для любой рабочей нагрузки, в любом месте и в любом облаке. Cisco «ACI Anywhere» предлагает набор возможностей, обеспечивающих беспрепятственное подключение между локальным центром обработки данных, удаленными небольшими центрами обработки данных и несколькими географически рассредоточенными центрами обработки данных в рамках единой политики управления. В будущем эти возможности будут распространяться и на публичное облако.

На рис. 2 показаны строительные блоки архитектуры Cisco ACI.

Cisco ACI

В Cisco Nexus серии GX также реализована поддержка однокристальной функциональности ACI Spine-and-Leaf, позволяющая клиентам использовать заданное устройство серии GX либо в Spine-, либо в ACI-концевом развертывании для полностью гибкого развертывания.

Таблица 2 показывает поддержку ACI.

Элемент	N9K-C9316D-GX	N9K-C93600CD-GX
позвоночник ACI	Да	Будущее
лист АКИ	Будущее	Да

Аксессуары

В Таблице 3 показаны рекомендуемые принадлежности.

Номер части	Описание продукта
Опции вентилятора
NXA-FAN-35CFM-PI	Вентилятор Nexus, Nexus 2000, 3000, 9000, один вентилятор, 35 куб. футов в минуту, забор воздуха со стороны портов
NXA-FAN-35CFM-PE	Вентилятор Nexus, Nexus 2000, 3000, 9000, один вентилятор, 35 куб. футов в минуту, вытяжка воздуха по левому борту
Варианты питания
NXA-PAC-1100W-PI2	Запасной блок питания Nexus AC 1100 Вт — забор по левому борту
NXA-PAC-1100W-PE2	Nexus AC 1100W PSU Spare — выхлоп по левому борту
NXA-PDC-1100W-PI	Nexus 1100 Вт Platinum DC PS, забор по левому борту
NXA-PDC-1100W-PE	Nexus 1100W Platinum DC PS, выхлоп по левому борту
NXA-PHV-1100W-PI	Nexus 1100W Platinum HV-AC-DC PS, забор по левому борту
NXA-PHV-1100W-PE	Nexus 1100W Platinum HV-AC-DC PS, выхлоп по левому борту
Аксессуары
N9K-C9300-RMK	Комплект для монтажа в фиксированную стойку Nexus 9000
N9K-C9300-ACK	Комплект фиксированных аксессуаров Nexus 9000

Сравните с аналогичным товаром

Таблица 4 показывает сравнение.

Устройство	N9K-C9316D-GX	N9K-C93600CD-GX
Порты	● 16 портов QSFP-DD 400/100/40 Гбит/с	● 28 портов QSFP28 100/40 Гбит/с и 8 портов QSFP-DD 400/100 Гбит/с
Физический	● Системная память: 16 ГБ NX-OS, 24 ГБ ACI ● Твердотельный диск (SSD): 128 ГБ ● USB: 1 порт ● Последовательные консольные порты RS-232: 1 ● Порты управления: 2 (1 порт 10/100/1000BASE-T и 1 порт SFP+ 1 Гбит/с) ● Процессор Broadwell-DE: 4 ядра ● Размеры (В x Ш x Г): 3,38 x 17,37 x 22,27 дюйма (8,59 x 44,13 x 56,58 см)	● Системная память: 16 ГБ NX-OS, 24 ГБ ACI ● Твердотельный диск (SSD): 128 ГБ ● USB: 1 порт ● Последовательные консольные порты RS-232: 1 ● Порты управления: 2 (1 порт 10/100/1000BASE-T и 1 порт SFP+ 1 Гбит/с) ● Процессор Broadwell-DE: 4 ядра ● Размеры (В x Ш x Г): 1,72 x 17,37 x 25,5 дюйма (4,37 x 44,13 x 64,8 см)
Пакетный буфер	● 80 МБ централизованного буфера	● 80 МБ централизованного буфера

Характеристики

RoHS Продукт соответствует требованиям RoHS-6, за исключением освинцованных шариков с шариковой решеткой (BGA) и свинцовых шариков. запрессовочные соединители.

Безопасность ● UL 60950-1, второе издание ● CAN/CSA-C22.2 № 60950-1, второе издание ● EN 60950-1, второе издание ● МЭК 60950-1, второе издание ● AS/NZS 60950-1 ● ГБ4943

Власть ● переменный ток: ◦ Блоки питания переменного тока мощностью 1100 Вт (до 2 шт.) ◦ Резервирование 1+1 ◦ Блоки питания с рейтингом 80 Plus Platinum с КПД 90 % или выше (нагрузка от 20 до 100 %). ◦ Частота: от 50 до 60 Гц (переменный ток) ◦ Соответствие RoHS: да ◦ Горячая замена: Да ◦ Варианты забора воздуха со стороны левого борта или выхлопа со стороны левого борта ◦ Стандартная мощность: 650 Вт (переменный ток) ● DC: ◦ Блоки питания постоянного тока мощностью 1100 Вт (Вт) (до 2 шт.) ◦ Резервирование 1+1 ◦ Блоки питания с рейтингом 80 Plus Platinum с КПД 90 % или выше (нагрузка от 20 до 100 %). ● Высоковольтный переменный/постоянный ток ◦ Мощность: 1200 Вт переменного тока, 930 Вт постоянного тока или 1200 Вт высокого напряжения переменного/постоянного тока. ◦ Входное напряжение: от 100 до 240 В * переменного тока или от –40 до –72 В постоянного тока (минимальное и максимальное), от –48 до –60 В постоянного тока (номинальное)

Количество активных сеансов SPAN 4

Количество групп отслеживания протокола управления внутренним шл Доставка: 8000 Максимум: 32 000

Количество записей преобразования сетевых адресов (NAT) 1023

Количество экземпляров виртуальной маршрутизации и пересылки (VR Доставка: 1000 Максимум: 16 000

Максимальное количество VLAN 3967

Максимальное количество VLAN в экземплярах Rapid per-VLAN Spanni 3967

Максимальное количество групп протокола маршрутизатора с горячим 490

Максимальное количество записей MAC-адресов 256 000

Максимальное количество записей списка управления доступом (ACL) На часть механизма пересылки: ● 5 000 входов ● 2000 выезд ● Макс.: 20 000 входящих, 8 000 исходящих

Максимальное количество записей хоста IPv4 896 000

Максимальное количество каналов порта 512

Максимальное количество маршрутов IPv4 Longest Prefix Match (LPM 896 000

Максимальное количество многоадресных маршрутов 32000

Максимальное количество путей ECMP 64

Максимальное количество ссылок в канале порта 32

Максимальное количество экземпляров Multiple Spanning Tree (MST) 64

Относящийся к окружающей среде ● Рабочая температура: от 32 до 104°F (от 0 до 40°C) ● Нерабочая температура (хранение): от -40 до 158°F. ● (от -40 до 70°C) ● Влажность: от 5 до 85 % (без конденсации) ● Высота над уровнем моря: от 0 до 13 123 футов (от 0 до 4000 м)

Охлаждение ● Вентиляторы: NXA-FAN-35CFM-PI и NXA-FAN-35CFM-PE ● Резервирование 5+1 ● Направление забора воздуха со стороны портов или выброса воздуха со стороны портов ● Горячая замена: Да

Пакетный буфер ● 80 МБ централизованного буфера

Порты ● 16 портов QSFP-DD 400/100/40 Гбит/с

Размер таблицы потоков, используемый для платформы Cisco Tetrati 64000

Соответствие нормативным требованиям Продукция должна соответствовать маркировке CE в соответствии с директивами 2004/108/EC и 2006/95/EC.

Физический ● Системная память: 16 ГБ NX-OS, 24 ГБ ACI ● Твердотельный диск (SSD): 128 ГБ ● USB: 1 порт ● Последовательные консольные порты RS-232: 1 ● Порты управления: 2 (1 x 10/100/1000BASE-T и 1 x 1 Гбит/с SFP+) ● Процессор Broadwell-DE: 4 ядра ● Размеры (В x Ш x Г): 3,38 x 17,37 x 22,27 дюйма (8,59 x 44,13 x 56,58 см)

ЭМС: Выбросы ● 47CFR, часть 15 (CFR 47), класс A ● AS/NZS CISPR22 Класс A ● СИСПР22 Класс А ● EN55022 Класс А ● ICES003 Класс А ● VCCI класс А ● EN61000-3-2 ● EN61000-3-3 ● KN22 Класс А ● CNS13438 Класс А Примечание. Cisco Nexus N9K-C9364C соответствует стандартам EMC Radiated Emissions во всех конфигурациях, за исключением случаев, когда используется более 40 подключаемых оптических модулей с номером детали Cisco 10-3142-02 (или 10-3142-01).

ЭМС: иммунитет ● EN55024 ● СИСПР24 ● EN300386 ● Серия КН 61000-4
