Cisco N5K-C5596T-ФА

Нет отзывов

Cisco

Бренд

Код товара: N5K-C5596T-FA - Cisco Nexus 5000 Series Switch

926 895 ₽

В наличии много 1000 шт

N5K-C5596T-FA — это шасси коммутатора Cisco Nexus 5596T, включающее 32 фиксированных порта 10G BASE-T и 16 фиксированных портов 1/10G SFP+, направленный воздушный поток, 2 блока питания переменного тока мощностью 1100 Вт, кассеты для вентиляторов, 3 слота расширения.

Краткие характеристики

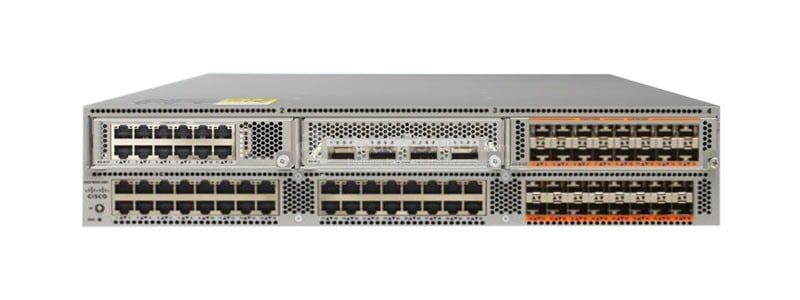

На рис. 1 показан внешний вид коммутатора Cisco Nexus 5596T. N5K-C5596T-FA — его шасси.

В Таблице 1 показаны краткие характеристики.

Код продукта	N5K-C5596T-ФА
Производительность	Аппаратная переадресация уровня 2 со скоростью 1920 Гбит/с или 1428 миллионов пакетов в секунду; Производительность уровня 3 до 160 Гбит/с или 240 миллионов пакетов в секунду
Фактор формы	2RU
Фиксированные порты	32x10GT/16xSFP+ фиксированных портов
Источники питания	2 блока питания переменного тока мощностью 1100 Вт
Вентиляторные модули	4
Слоты расширения	3
Расход воздуха	Задом наперед
Физические (высота x ширина x глубина)	3,47 х 17,3 х 29,5 дюйма (8,8 х 43,9 х 74,9 см)
Вес (с двумя блоками питания 1100 Вт, 3 модулями расширения унифицированных портов и 4 модулями вентиляторов )	47,5 фунтов (21,55 кг)

информация о продукте

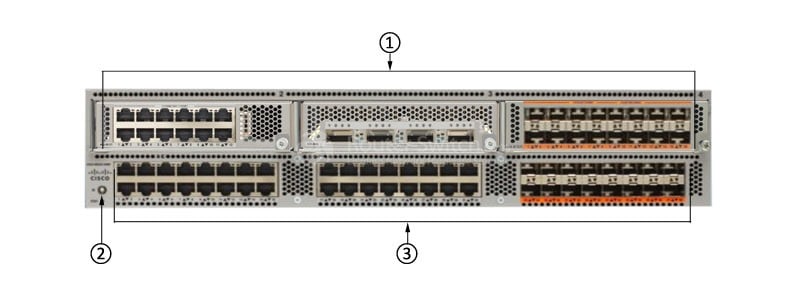

На рис. 2 показана передняя панель коммутатора Cisco Nexus 5596T. N5K-C5596T-FA — его шасси.

Примечание:

①	Модули расширения
②	Идентификационный светодиод
③	32 фиксированных порта 10GBASE-T и 16 фиксированных портов SFP+

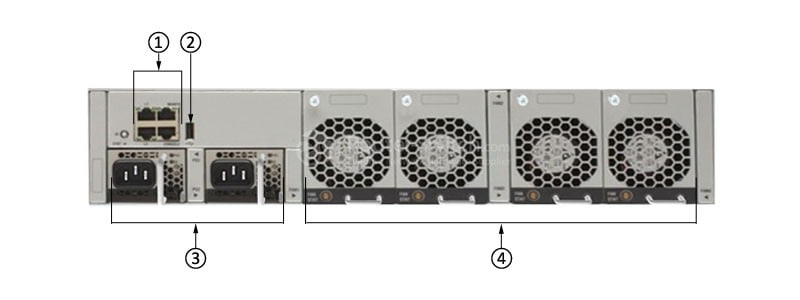

На рис. 2 показана задняя панель коммутатора Cisco Nexus 5596T. N5K-C5596T-FA — его шасси.

Примечание:

①	Порты управления и консоли (два порта разъема Ethernet RJ-45 слева, разъем управления сетью RJ-45 справа вверху и разъем консоли справа внизу)
②	USB-порт
③	Два блока питания
④	Четыре модуля вентиляторов

Аксессуары

В таблице 2 показаны рекомендуемые элементы для N5K-C5596T-FA.

Категория	Модель	Описание
Слот расширения Nexus 5500	Н55-М16УП	Nexus 5500 Unified Ports Module 16p, запасной
Слот расширения Nexus 5500	Н55-Д160Л3-В2	Модуль расширения Nexus 5596 уровня 3, версия 2
Трансивер N5K и кабель	SFP-H10GB-CU1M	Кабель 10GBASE-CU SFP+ 1 метр
	SFP-10G-LR	SFP-модуль 10GBASE-LR
	SFP-H10GB-ACU10M	Активные оптические кабели прямого подключения Cisco SFP-H10GB-ACU10M с разъемами SFP+
Лицензия	Н55-48П-ССК9	Лицензия на хранилище Nexus 5500, 48 портов

Сравните с аналогичными товарами

В таблице 3 показано сравнение N5K-C5596T-FA, N5K-C5548UP-FA и N5K-C5596UP-FA.

Код продукта	N5K-C5596T-ФА	N5K-C5548UP-ФА	N5K-C5596UP-ФА
Фактор формы	2RU	1RU	2RU
Фиксированные порты	32x10GT/16xSFP+ фиксированных портов	32 фиксированных унифицированных порта	48 фиксированных унифицированных портов
Источники питания	2 блока питания переменного тока мощностью 1100 Вт	2 блока питания переменного тока мощностью 750 Вт	2 блока питания переменного тока мощностью 1100 Вт
Вентиляторные модули	4	2	4
Слоты расширения	3	1	3
Расход воздуха	Задом наперед	Спереди назад	Спереди назад

Получить больше информации

У вас есть вопросы о N5K-C5596T-FA?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com.

Характеристики

MIB Ethernet ● CISCO-VLAN-ЧЛЕНСТВО-MIB ● Виртуальный интерфейс CISCO-MIB

MIB Fibre Channel ● СИСКО-СТ-ТС ● CISCO-FC-FE-MIB ● CISCO-FCSP-MIB ● CISCO-PORT-TRACK-MIB ● CISCO-PSM-MIB ● CISCO-FC-SPAN-MIB ● CISCO-ПОРТ-КАНАЛ-MIB ● CISCO-RSCN-MIB ● CISCO-NS-MIB ● CISCO-FCS-MIB ● CISCO-DM-MIB ● ВОЛОКНО-КАНАЛ-FE-MIB ● CISCO-FC-ROUTE-MIB ● CISCO-FSPF-MIB ● CISCO-ZS-MIB ● CISCO-ZS-EXT-MIB ● CISCO-VSAN-MIB ● CISCO-CFS-MIB ● CISCO-FCPING-MIB ● CISCO-FCTRACEROUTE-MIB ● CISCO-FDMI-MIB ● CISCO-FC-DEVICE-ALIAS-MIB ● CISCO-WWNMGR-MIB ● FCMGMT-MIB ● СИСКО-ВЭДМ-МИБ ● CISCO-FCOE-MIB

MIB безопасности ● CISCO-AAA-СЕРВЕР-MIB ● CISCO-AAA-СЕРВЕР-EXT-MIB ● CISCO-ОБЩИЕ РОЛИ-MIB ● CISCO-COMMON-MGMT-MIB ● CISCO-RADIUS-MIB ● CISCO-SECURE-SHELL-MIB ● MIB TCP/IP ● INET-АДРЕС-MIB ● TCP-MIB ● CISCO-TCP-MIB ● UDP-MIB ● IP-MIB ● CISCO-IP-ПРОТОКОЛ-ФИЛЬТР-MIB ● CISCO-DNS-КЛИЕНТ-MIB ● CISCO-PORTSECURITY-MIB

MIB конфигурации ● СУЩНОСТЬ-MIB ● IF-MIB ● CISCO-ENTITY-EXT-MIB ● CISCO-ENTITY-FRU-CONTROL-MIB ● CISCO-ENTITY-SENSOR-MIB ● CISCO-FLASH-MIB ● CISCO-СИСТЕМА-MIB ● CISCO-SYSTEM-EXT-MIB ● CISCO-IP-IF-MIB ● CISCO-IF-EXTENSION-MIB ● CISCO-SERVER-INTERFACE-MIB ● CISCO-NTP-MIB ● CISCO-IMAGE-MIB ● CISCO-IMAGE-CHECK-MIB ● CISCO-IMAGE-UPGRADE-MIB ● CISCO-CONFIG-COPY-MIB ● CISCO-ENTITY-VENDORTYPE-OID-MIB ● CISCO-МОСТ-MIB

MIB уровня 3 ● UDP-MIB ● TCP-MIB ● OSPF-MIB ● BGP4-MIB ● CISCO-HSRP-MIB

SFP+ Оптика Платформа Cisco Nexus 5500 поддерживает медные кабели Twinax 10 Gigabit Ethernet SFP+ для коротких расстояний и оптику SFP+ (10GBASE-SR, 10GBASE-LR, 10GBASE-ER, GLC-ZX-SM и приемопередатчик Cisco Nexus 2000 Fabric Extender [FET-10G]) для более дальних расстояний. SFP+ имеет несколько преимуществ по сравнению с другими вариантами подключения 10 Gigabit Ethernet: ● Небольшой форм-фактор 10 Gigabit Ethernet ● Оптическая совместимость с интерфейсами XENPAK, X2 и XFP. ● Низкое энергопотребление ● Устройство с возможностью горячей замены ● Платформа Cisco Nexus 5500 поддерживает SFP+, совместимый с Fibre Channel 8 Гбит/с, для собственных вариантов подключения Fibre Channel; Модули приемопередатчиков SFP, совместимые со скоростью 8 Гбит/с Fibre Channel, для ближней и 10-километровой связи работают на скоростях 8/4/2 Гбит/с и поддерживаются собственными портами Fibre Channel с поддержкой 8 Гбит/с на модулях расширения и унифицированных портах.

Безопасность ● Входящие ACL-списки (стандартные и расширенные) для портов Ethernet и виртуальных Ethernet-портов. ● Стандартные и расширенные списки ACL уровня 2: MAC-адреса, тип протокола и т. д. ● Стандартные и расширенные списки управления доступом уровней 3–4: IPv4 и IPv6, протокол управляющих сообщений Интернета (ICMP и ICMPv6), TCP, протокол пользовательских дейтаграмм (UDP) и т. д. ● ACL на основе VLAN (VACL) ● ACL на основе портов (PACL) ● Именованные ACL ● Оптимизированное распределение ACL ● ACL на виртуальных терминалах (VTY) ● Регистрация ACL в интерфейсе управления ● Отслеживание протокола динамической конфигурации хоста (DHCP) с параметром 82 ● Проверка протокола динамического разрешения адресов (ARP) ● Защита от источника IP ● DHCP-ретранслятор ● Cisco CTS (аутентификация и загрузка политик из ACS) ● Безопасность порта Ethernet ● RACL IPv6 ● PACL IPv6 ● VACL IPv6

Влажность от 5 до 95 % (без конденсации)

Высота от 0 до 10 000 футов (от 0 до 3000 м)

Интерфейсы ● 32 фиксированных порта 1 и 10G BASE-T и 16 фиксированных портов SFP+, которые можно настроить как 1 и 10 Gigabit Ethernet и FCoE или собственный Fibre Channel 8/4/2/1 Гбит/с; дополнительные интерфейсы через до трех модулей расширения ● Модули расширения ● 16-портовый модуль 1 и 10 Gigabit Ethernet и FCoE ● 8-портовый 8/4/2/1-Gbps Fibre Channel, а также 8-портовый 1- и 10-гигабитный Ethernet и модуль FCoE ● Унифицированный модуль портов, состоящий из 16 портов, конфигурируемых как Fibre Channel 8/4/2/1 Гбит/с или 1 и 10 Gigabit Ethernet и FCoE. ● 4-портовый модуль расширения QSFP ● 12-портовый модуль 10G BASE-T (только Cisco Nexus 5596T) ● Модуль уровня 3 (только для Cisco Nexus 5596UP и 5596T; по одному на систему) ● Дочерняя плата уровня 3 (только для Cisco Nexus 5548P и 5548UP; по одной на систему) ● Расширение через Cisco Nexus серии 2000.

качество обслуживания ● Уровень 2 IEEE 802.1p (CoS) ● 8 аппаратных очередей на порт ● Конфигурация QoS для каждого порта ● Доверие CoS ● Назначение CoS на основе портов ● Совместимость с Modular QoS CLI (MQC) — IPv4 и IPv6 ● Классификация QoS на основе ACL (уровни 2, 3 и 4) ● Маркировка MQC CoS ● Виртуальная очередь вывода для каждого порта ● Организация исходящих очередей на основе CoS ● Выход из очереди со строгим приоритетом ● Планирование на основе выходного порта: взвешенный циклический перебор (WRR) ● Применение политик плана управления (CoPP) — IPv4 и IPv6

Масса 47,5 фунтов (21,55 кг)

Мониторинг MIB ● ДИФФСЕРВ-DSCP-TC ● УВЕДОМЛЕНИЕ-ЖУРНАЛ-MIB ● ДИФФСЕРВ-МИБ ● CISCO-CALLHOME-MIB ● CISCO-SYSLOG-EXT-MIB ● CISCO-ПРОЦЕСС-MIB ● RMON-MIB ● CISCO-RMON-CONFIG-MIB ● CISCO-HC-ALARM-MIB

Мост центра обработки данных ● PFC, совместимый с CEE и IEEE (поддержка паузы для каждого приоритета) ● Поддержка расстояния связи PFC: 3000 м ● CEE-совместимый протокол DCBX ● Расширенный выбор передачи, соответствующий стандартам CEE и IEEE

Общие MIB ● SNMPv2-СМИ ● СИСКО-СМИ ● SNMPv2-TM ● SNMPv2-ТС ● IANA-АДРЕС-СЕМЕЙНЫЕ-НОМЕРА-MIB ● IANAifType-MIB ● IANAiprouteпротокол-MIB ● HCNUM-ТС ● СИСКО-ТС ● SNMPv2-MIB ● SNMP-СООБЩЕСТВО-MIB ● SNMP-СТРУКТУРА-MIB ● SNMP-УВЕДОМЛЕНИЕ-MIB ● SNMP-ЦЕЛЬ-MIB ● SNMP-ПОЛЬЗОВАТЕЛЬСКИЙ-SM-MIB ● SNMP-VIEW-BASED-ACM-MIB ● CISCO-SNMP-VACM-EXT-MIB

Отраслевые стандарты ● IEEE 802.1D: протокол связующего дерева ● IEEE 802.1p: приоритезация CoS ● IEEE 802.1Q: Маркировка VLAN ● IEEE 802.1Qaz: улучшенный выбор передачи ● IEEE 802.1Qbb: пауза для каждого приоритета ● IEEE 802.1s: несколько экземпляров VLAN протокола связующего дерева. ● IEEE 802.1w: быстрая реконфигурация протокола связующего дерева. ● IEEE 802.3: Ethernet ● IEEE 802.3ad: LACP с быстрыми таймерами ● IEEE 802.3ae: 10-гигабитный Ethernet ● Поддержка SFF 8431 SFP+ CX1 ● РМОН ● IEEE 1588-2008: Протокол точного времени (граничные часы)

Производительность ● Аппаратная переадресация уровня 2 со скоростью 1920 Гбит/с или 1428 миллионов пакетов в секунду; Производительность уровня 3 до 160 Гбит/с или 240 миллионов пакетов в секунду ● Записи таблицы MAC-адресов: 32 000 ● Сквозной дизайн с малой задержкой, который обеспечивает предсказуемую и стабильную задержку трафика независимо от размера пакета, схемы трафика или включенных функций на интерфейсах 10 Gigabit Ethernet. ● Линейная пропускная способность на всех портах

Рабочая Температура от 32 до 104°F (от 0 до 40°C)

Разное MIB ● СТАРТ-MIB ● CISCO-ЛИЦЕНЗИЯ-MGR-MIB ● CISCO-FEATURE-CONTROL-MIB ● CISCO-CDP-MIB ● CISCO-RF-MIB ● CISCO-ETHERNET-FABRIC-EXTENDER-MIB ● CISCO-МОСТ-MIB

Стандарты оптоволоконного канала ● FC-PH, редакция 4.3 (ANSI/INCITS 230-1994) ● FC-PH, поправка 1 (ANSI/INCITS 230-1994/AM1 1996) ● FC-PH, поправка 2 (ANSI/INCITS 230-1994/AM2-1999) ● FC-PH-2, редакция 7.4 (ANSI/INCITS 297-1997) ● FC-PH-3, редакция 9.4 (ANSI/INCITS 303-1998) ● FC-PI, редакция 13 (ANSI/INCITS 352-2002) ● FC-PI-2, редакция 10 (ANSI/INCITS 404-2006) ● FC-PI-4, редакция 7.0 ● FC-FS, редакция 1.9 (ANSI/INCITS 373-2003) ● FC-FS-2, редакция 0.91 ● FC-LS, редакция 1.2 ● FC-SW-2, редакция 5.3 (ANSI/INCITS 355-2001) ● FC-SW-3, редакция 6.6 (ANSI/INCITS 384-2004) ● FC-GS-3, редакция 7.01 (ANSI/INCITS 348-2001) ● FC-GS-4, редакция 7.91 (ANSI/INCITS 387-2004) ● FC-BB-5, редакция 2.0 для FCoE ● FCP, редакция 12 (ANSI/INCITS 269-1996) ● FCP-2, редакция 8 (ANSI/INCITS 350-2003) ● FCP-3, редакция 4 (ANSI/INCITS 416-2006) ● FC-MI, редакция 1.92 (INCITS TR-30-2002, кроме FL-портов и класса 2) ● FC-MI-2, редакция 2.6 (INCITS TR-39-2005, кроме FL-портов и класса 2) ● FC-SP, редакция 1.6 ● FC-DA, редакция 3.1 (INCITS TR-36-2004, кроме портов FL, SB и класса 2) ● Класс обслуживания: класс 3, класс F ● Стандартные типы портов Fibre Channel: E и F. ● Типы расширенных портов Fibre Channel: SD и TE

Температура хранения (хранения) от -40 до 158°F (от -40 до 70°C)

Управление ● Управление коммутатором с использованием портов управления 10/100/1000 Мбит/с или консольных портов. ● Консоль на основе интерфейса командной строки для подробного внешнего управления ● Внутриполосное управление коммутатором ● Индикаторы локатора и маяка на устройствах Cisco Nexus серии 2000. ● Индикаторы обнаружения и маяков на основе портов ● Синхронизация конфигурации ● Предварительная подготовка модуля ● Откат конфигурации ● Безопасная оболочка версии 2 (SSHv2) ● Телнет ● ААА ● ААА с RBAC ● РАДИУС ● ТАКАКС+ ● Системный журнал (8 серверов) ● Встроенный анализатор пакетов ● SNMPv1, v2 и v3 (IPv4 и IPv6) ● Расширенная поддержка SNMP MIB. ● Поддержка XML (NETCONF) ● Удаленный мониторинг (RMON) ● Advanced Encryption Standard (AES) для трафика управления ● Единое имя пользователя и пароль для интерфейса командной строки и SNMP. ● Протокол проверки подлинности Microsoft Challenge Handshake (MS-CHAP) ● Цифровые сертификаты для управления между коммутатором и сервером RADIUS. ● Версии 1 и 2 протокола обнаружения Cisco. ● RBAC ● Анализатор коммутируемых портов (SPAN) на физических интерфейсах, каналах портов, VLAN и интерфейсах Fibre Channel. ● Инкапсулированный удаленный диапазон SPAN (ERSPAN) ● Счетчики входящих и исходящих пакетов на каждый интерфейс ● Протокол сетевого времени (NTP) ● ЗОЛОТО ● Комплексные диагностические тесты при загрузке ● Звонок домой ● Умный звонок домой ● Менеджер Cisco Fabric ● Cisco DCNM ● Решение CiscoWorks для управления локальной сетью (LMS)

Физические (высота x ширина x глубина) 3,47 х 17,3 х 29,5 дюйма (8,8 х 43,9 х 74,9 см)

Функции высокой доступности ● Обновление программного обеспечения в процессе эксплуатации (ISSU) для уровня 2 ● Блоки питания, модули вентиляторов и модули расширения с возможностью «горячей» замены в полевых условиях. ● Резервирование питания 1:1 ● Резервирование модулей вентиляторов N:1

Функции уровня 2 ● Порты коммутатора уровня 2 и магистрали VLAN ● Инкапсуляция VLAN IEEE 802.1Q ● Поддержка до 4096 сетей VLAN. ● Rapid Per-VLAN Spanning Tree Plus (PVRST+) (совместимость с IEEE 802.1w) ● Протокол множественного связующего дерева (MSTP) (IEEE 802.1s): 64 экземпляра ● Связующее дерево PortFast ● Защита корня связующего дерева ● Spanning Tree Bridge Assurance ● Технология Cisco EtherChannel (до 16 портов на EtherChannel) ● Технология Cisco vPC ● Улучшенный vPC позволяет использовать vPC между Cisco Nexus серии 5000 и 2000, а также между Cisco Nexus серии 3000 и конечным хостом. ● синхронизация конфигурации vPC ● Протокол управления объединением каналов (LACP): IEEE 802.3ad ● Усовершенствованное хеширование каналов портов на основе информации уровней 2, 3 и 4. ● Jumbo-кадры на всех портах (до 9216 байт) ● Пауза кадров (IEEE 802.3x) ● Контроль шторма (одноадресная, многоадресная и широковещательная рассылка) ● Частные виртуальные локальные сети ● Частная VLAN по магистралям (изолированная и неразборчивая) ● Частные виртуальные локальные сети через vPC и EtherChannels ● Переназначение VLAN ● Cisco FabricPath ● EvPC и vPC+ с FabricPath ● Адаптер Cisco FEX ● Cisco Data Center VM FEX ● Поддержка до 24 модулей расширения фабрики на каждой платформе Cisco Nexus 5500.

Функции уровня 3 ● Интерфейсы уровня 3: маршрутизируемые порты на интерфейсах платформы Cisco Nexus 5500, виртуальный интерфейс коммутатора (SVI), каналы портов, субинтерфейсы и субинтерфейсы каналов портов, всего 4096 записей. ● Поддержка до 8000 префиксов и до 16000 записей узлов IPv4 и 8000 IPv6. ● Поддержка до 8000 многоадресных маршрутов. ● Поддержка до 8000 групп IGMP. ● Поддержка 1000 записей VRF. ● Поддержка до 4096 сетей VLAN. ● 16-канальное многопутевое соединение с равной стоимостью (ECMP) ● 1664 входящих и 2048 исходящих записей списка управления доступом (ACL). ● Протоколы маршрутизации: статический, протокол информации о маршрутизации версии 2 (RIPv2), расширенный протокол маршрутизации внутренних шлюзов (EIGRP), открытый протокол кратчайшего пути версии 2 (OSPFv2) и протокол пограничного шлюза (BGP). ● Протоколы маршрутизации IPv6: статический, открытый кратчайший путь первой версии 3 (OPFv3), протокол пограничного шлюза (BGPv6), расширенный протокол маршрутизации внутреннего шлюза (EIGRPv6) ● IPv6 VRF Lite ● Протокол маршрутизатора с горячим резервированием (HSRP) и протокол резервирования виртуального маршрутизатора (VRRP) ● ACL: маршрутизируемый ACL с параметрами уровня 3 и 4 для согласования входящего и исходящего ACL. ● Многоадресная рассылка: разреженный режим независимой от протокола многоадресной рассылки версии 2 (PIMv2), многоадресной рассылки, зависящей от источника (SSM), протокола обнаружения источника многоадресной рассылки (MSDP), протоколов управления группами Интернета версий 2 и 3 (IGMP v2 и v3) и регистрации многоадресной VLAN. (МВР) ● Переадресация виртуальных маршрутов (VRF): VRF-lite (IP VPN); одноадресная передача с поддержкой VRF; и многоадресная рассылка с поддержкой BGP, OSPF, RIP и VRF. ● Одноадресная переадресация по обратному пути (uRFP) с ACL; строгий и свободный режимы ● Поддержка кадров Jumbo (до 9216 байт) ● Поддержка до 16 модулей расширения Fabric на каждом Nexus 5500 с модулями L3. ● RFC 896
