Обзор кабельной системы MPO/MTP высокой плотности

1. Волоконно-оптические патч-корды MPO/MTP

(1) Концепция патч-корда MPO волокна

Волоконный патч-корд MPO относится к различным формам волоконных патч-кордов, которые могут быть изготовлены после обработки разъемов MPO и оптоволоконных кабелей. Патч-корд MPO может иметь конструкцию с 2 ~ 12 жилами, до 24 жил, и в настоящее время наиболее часто используется 12-жильный разъем MPO. Компактная конструкция соединителя MPO позволяет увеличить количество сердечников патч-корда MPO и уменьшить их размер. Волоконно-оптические патч-корды MPO широко используются в процессе проводки, интегрированной среде оптоволоконных линий высокой плотности, FTTX и 40/100GSFP, SFP + и других приемопередающих модулях или оборудовании внутри и вне приложения для подключения.

(2) Предыстория разработки патч-корда из волокна MPO

Чтобы удовлетворить требования к высокоскоростным оптическим коммуникационным системам большой емкости с высокой плотностью и эффективностью соединения оптических кабелей, были разработаны и появились на рынке оптоволоконные патч-корды MPO.

Как новая технология, высокая плотность захвата волоконной системы MPO может увеличить количество волокон и применение волоконных соединителей. Он уже не только 12-ядерный или 24-ядерный, а может и 72-ядерный. Система проводки высокой плотности MTP / MPO предназначена для комплектации оптоволоконного патч-корда высокой плотности и заводского ленточного кабеля, полной заделки, тестирования и оборудования на месте, подключения и работы и согласования быстрой настройки. В разрезе это идеальное решение для нужд дата-центров. Он отличается простотой установки, высокой скоростью строительства, компактным дизайном, высокой точностью, простотой подключения.

(3) Распространенные типы волоконно-оптических патч-кордов MPO

Волоконные патч-корды MPO делятся на патч-корды для магистральных волокон MPO и патч-корды для ветвей MPO по применению. Магистральные оптоволоконные патч-корды MPO используются в качестве постоянных соединений для модулей MTP/MPO. Они могут гибко менять форму соединения на оптоволоконной панели. Патч-корды ответвления MPO обеспечивают переход между многоволоконными патч-кордами к одинарному патч-корду или дуплексному разъему. Эти оптоволоконные патч-корды обеспечивают множество приложений для всех сетей и устройств, которым требуются модули 100G, включая серии CFP, CFP2 и CFP4. Волоконно-оптические патч-корды MPO делятся на типы передачи и непередачи в зависимости от типа соединения. Существует много типов патч-кордов для передачи волокон MPO. Существуют ленточные патч-корды MPO и патч-корды MPO. Квадратный) патч-корд MPO с разветвлением, как правило, может быть перенесен на ответвление оптического кабеля с 2 ~ 24 жилами 0,9 или 2,0, тип разъема определяется заказчиком, дополнительные типы FC, LC, SC и ST, различные формы волокна MPO Все патч-корды соответствуют стандартам Telcordia-GR-326, IEC и требованиям Rohs.

2. Идентификация волокна и классификация поляризации (MPO/MTP-MPO/MTP)

(1) Поляризация A: прямое соединение

MPO/MTP-MPO/MTP-A

(2) Поляризация B: перекрестное соединение

MPO/MTP-MPO/MTP-B

(3) Поляризация C: парное перекрестное соединение

MPO/MTP-MPO/MTP-C

3. Идентификация волокна и классификация поляризации (разветвитель MPO/MTP-duplex LC/SC)

Тип A: прямое соединение и тип B: перекрестное соединение

4. Стойка управления MPO и кассета (стандартная конструкция стойки 19 дюймов)

MPO Management Rack and Cassette

Информация для заказа
Магистральный соединительный шнур MPO/MPT-MPO/MTP
Нейтраль-МПОФ-1М-МПОФ-ОМ4-12С-3Р-БЛ	MPO/UPC female-MPO/UPC female, 1M, OM4, 12 жил, круглый кабель 3,0 мм, поляризация типа B, оболочка LSZH
Нейтраль-МПОФ-1М-МПОФ-ОМ3-12С-3Р-БЛ	MPO/UPC female-MPO/UPC female, 1M, OM3, 12 жил, круглый кабель 3,0 мм, поляризация типа B, оболочка LSZH
Нейтраль-АМПОФ-1М-АМПОФ-Г.652Д-12С-3Р-АЛ	MPO/APC female-MPO/APC female, 1M, G.652D, 12 жил, круглый кабель 3,0 мм, поляризация типа A, оболочка LSZH
Нейтральный-АМПОФ(л)-1М-АМПОФ(л)-Г.652Д-12С-3Р-АЛ	MPO/APC female-MPO/APC female, 0,35 дБ, 1 м, G.652D, 12 жил, круглый кабель 3,0 мм, поляризация типа A, оболочка LSZH
Нейтраль-МПОФ-1М-МПОФ-ОМ3-8С-3Р-БЛ	MPO/UPC female-MPO/UPC female, 1M, OM3, 8 жил, круглый кабель 3,0 мм, поляризация типа B, оболочка LSZH
Нейтраль-МПОФ-1М-МПОФ-G.652D-12C-FAL	MPO/APC female-MPO/APC female, 1M, G.652D, 12 жил, плоский кабель, поляризация типа A, оболочка LSZH
Патч-корд MPO/MPT-Fanout
Нейтраль-4МПОФ-1М-4МПОФ-ОМ3-48С(4*12)-Р/3Р-А-ФО0,5-Л	4 * MPO / UPC female-4 * MPO / UPC female, 1M, OM3, 48 ядер (4 * 12 ядер), круглый кабель / круглый кабель с разветвлением 3,0 мм, поляризация типа B, разветвление 0,5 м, оболочка LSZH
Нейтральный-МПОФ-1М-4ЛК(Д)-ОМ4-8С-3Р/2Р-Б-ФО0.6-Л	MPO/UPC female-4*LC/UPC duplex, 1M, OM4, 8 жил, круглый кабель 3,0 мм/круглый кабель с разветвлением 2,0 мм, поляризация типа B, разветвление 0,6 м, оболочка LSZH
Нейтральный-МПОФ-1М-4ЛК(Д)-ОМ3-8С-3Р/2Р-Б-ФО0.6-Л	MPO/UPC female-4*LC/UPC duplex, 1M, OM3, 8 жил, круглый кабель 3,0 мм/круглый кабель с разветвлением 2,0 мм, поляризация типа B, разветвление 0,6 м, оболочка LSZH
Нейтральный-AMPOF-1M-4LC(D)-G.652D-8C-3R/2R-A-FO0.6-L	MPO/APC female-4*LC/UPC duplex, 1M, G.652D, 8 жил, круглый кабель 3,0 мм/круглый кабель с разветвлением 2,0 мм, поляризация типа A, разветвление 0,6 м, оболочка LSZH
Нейтраль-МПОФ-1М-6ЛК(Д)-ОМ4-12С-3Р/2Р-Б-ФО0.6-Л	MPO/UPC female-6*LC/UPC duplex, 1M, OM4, 12 жил, круглый кабель 3,0 мм/круглый кабель с разветвлением 2,0 мм, поляризация типа A, разветвление 0,6 м, оболочка LSZH
Нейтральный-МПОМ-1М-6ЛК(Д)-ОМ3-12С-3Р/2Р-А-ФО0.6-Л	MPO/UPC male-6*LC/UPC duplex, 1M, OM3, 12 жил, круглый кабель 3,0 мм/круглый кабель с разветвлением 2,0 мм, поляризация типа A, разветвление 0,6 м, оболочка LSZH

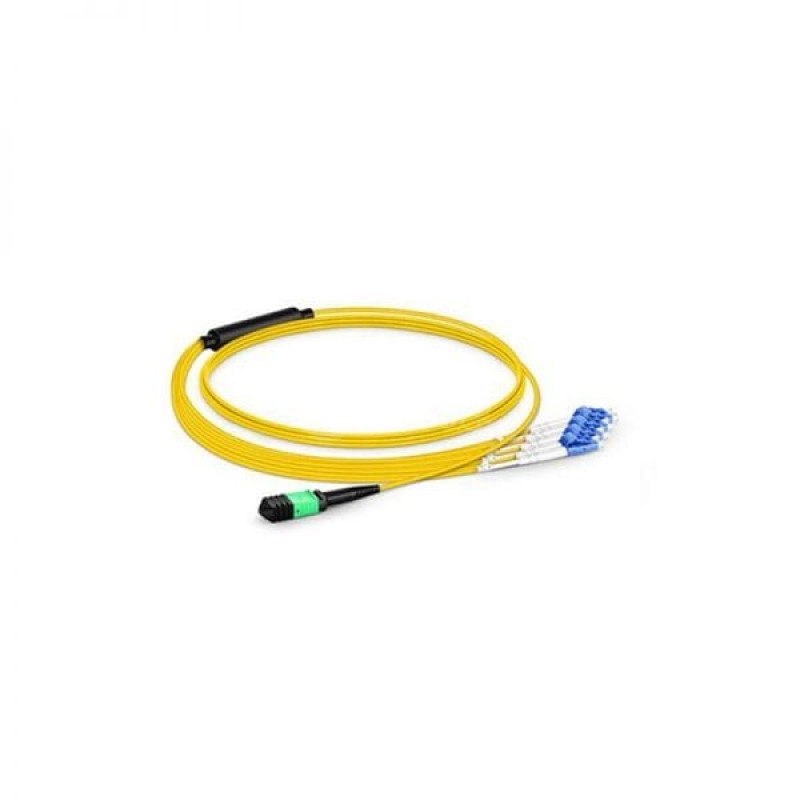

Нейтраль-АМПОФ-1М-6ЛК(Д)-Г.652Д-12С-3Р/2Р-А-ФО0.6-Л	MPO/APC female-6*LC/UPC duplex, 1M, G.652D, 12 жил, круглый кабель 3,0 мм/круглый кабель с разветвлением 2,0 мм, поляризация типа A, разветвление 0,6 м, оболочка LSZH
Нейтраль-МПОФ-1М-12ЛЦ(Д)-ОМ4-24С-3Р/2Р-А-ФО0.6-Л	MPO/UPC female-12*LC/UPC duplex, 1M, OM4, 24 жилы, круглый кабель 3,0 мм/круглый кабель с разветвлением 2,0 мм, поляризация типа A, разветвление 0,6 м, оболочка LSZH
Нейтраль-2МПОМ-1М-12ЛЦ(Д)-ОМ3-24С-3Р/2Р-А-ФО0.6-Л	MPO/UPC male-6*LC/UPC duplex, 1M, OM3, 12 жил, круглый кабель 3,0 мм/круглый кабель с разветвлением 2,0 мм, поляризация типа A, разветвление 0,6 м, оболочка LSZH
Нейтраль-2АМПОФ-1М-12ЛЦ(Д)-Г.652Д-24С-3Р/2Р-А-ФО0.6-Л	2MPO/APC female-12LC/UPC duplex, 1M, G.652D, 24 жилы, круглый кабель 3,0 мм/круглый кабель с разветвлением 2,0 мм, поляризация типа A, разветвление 0,6 м, оболочка LSZH
Соединительный шнур MPO/MTP-LC Harness
Нейтральный-AMPOM-0.35M-12LC-G.652D-12C-0.9mm-FO0.35-L	MPO/APC male-12*LC/UPC, 0,35 м, G.652D, 12 ядер, круглый кабель разветвления 0,9 мм, разветвление 0,35 м, оболочка LSZH
Нейтральный-AMPOM-0.35M-24LC-G.652D-24C-0.9mm-FO0.35-L	MPO/APC male-24*LC/UPC, 0,35 м, G.652D, 24 ядра, круглый кабель разветвления 0,9 мм, разветвление 0,35 м, оболочка LSZH
Нейтральный-МПОМ-0,35М-12LC-OM3-12C-0,9мм-FO0,35-L	MPO/UPC male-12*LC/UPC, 0,35 м, OM3, 12 ядер, круглый кабель разветвления 0,9 мм, разветвление 0,35 м, оболочка LSZH
Нейтральный-МПОМ-0,35М-24ЛЦ-ОМ3-24С-0,9мм-ФО0,35-Л	MPO/UPC male-24*LC/UPC, 0,35 м, OM3, 24 ядра, круглый кабель разветвления 0,9 мм, разветвление 0,35 м, оболочка LSZH
Нейтраль-МПОМ-0,35М-12ЛЦ-ОМ4-12С-0,9мм-ФО0,35-Л	MPO/UPC male-12*LC/UPC, 0,35 м, OM4, 12 ядер, круглый кабель разветвления 0,9 мм, разветвление 0,35 м, оболочка LSZH
Нейтральный-МПОМ-0,35М-24ЛК-ОМ4-24С-0,9мм-ФО0,35-Л	MPO/UPC male-24*LC/UPC, 0,35 м, OM4, 24 ядра, круглый кабель разветвления 0,9 мм, разветвление 0,35 м, оболочка LSZH
Нейтральный-AMPOM-0.35M-12ASC-G.652D-12C-0.9mm-FO0.35-L	MPO/APC male-12*SC/APC, 0,35 м, G.652D, 12 ядер, круглый кабель разветвления 0,9 мм, разветвление 0,35 м, оболочка LSZH
Нейтраль-МПОМ-0,35М-12СК-ОМ3-12С-0,9мм-ФО0,35-Л	MPO/UPC male-12*SC/UPC, 0,35 м, OM4, 12 ядер, круглый кабель разветвления 0,9 мм, разветвление 0,35 м, оболочка LSZH
Нейтраль-МПОМ-0,35М-12СК-ОМ4-12С-0,9мм-ФО0,35-Л	MPO/UPC male-12*SC/UPC, 0,35 м, OM4, 12 ядер, круглый кабель разветвления 0,9 мм, разветвление 0,35 м, оболочка LSZH
Стойка управления MPO/MTP и кассета
Нейтральный-MPO-12C-TC-G.652D	MPO, 12 ядер, кассета ABS+PC, G.652D (включая адаптеры 6DLC и адаптер 1MPO, 12-жильный жгут проводов MPO-LC)
Нейтраль-МПО-12С-ТС-ОМ3	MPO, 12 ядер, кассета ABS + PC, OM3 (включая адаптеры 6 * DLC и адаптер 1 * MPO, 12-жильный кабель жгута MPO-LC)
Нейтраль-МПО-12С-ТС-ОМ4	MPO, 12 ядер, кассета ABS + PC, OM4 (включая адаптеры 6 * DLC и адаптер 1 * MPO, 12-жильный кабель жгута MPO-LC)
Нейтральный-MPO-24C-TC-G.652D	MPO, 24 ядра, кассета ABS + PC, G.652D (включая адаптеры 12 * DLC и адаптер 2 * MPO, кабель жгута проводов 2 * 12 ядер MPO-LC)
Нейтраль-МПО-24С-ТС-ОМ3	MPO, 24 ядра, кассета ABS + PC, OM3 (включая адаптеры 12 * DLC и адаптер 2 * MPO, кабель жгута проводов 2 * 12 ядер MPO-LC)
Нейтраль-МПО-24С-ТС-ОМ4	MPO, 24 ядра, кассета ABS + PC, OM4 (включая адаптеры 12 * DLC и адаптер 2 * MPO, кабель жгута проводов 2 * 12 ядер MPO-LC)
Нейтраль-МПО-ИРА-4С-1У	MPO, встроенная стойка, 4 слота для кассет, 1U (кассеты MPO и заглушка НЕ включены, пустая стойка)
Нейтраль-МПО-ДРА-4С-1У	MPO, стойка с выдвижными ящиками, 4 слота для кассет, 1U (кассеты MPO и заглушка НЕ включены, пустая стойка)
Нейтраль-МПО-ИРА-12С-3У	MPO, стеллаж с выдвижными ящиками, 12 слотов для кассет, 3U (кассеты MPO и заглушка НЕ входят в комплект, пустая стойка)

Характеристики

Вертикальное натяжение ≥120 Н (кроме оптического кабеля 0,9 мм) или требования заказчика

Вес (кг) 0,6 кг

Взаимозаменяемость ≤0,20 дБ

Вносимая потеря (IL) Конец MPO: типичное значение ≤ 0,50 дБ, максимальное значение ≤ 0,70 дБ, низкое значение (опционально) ≤ 0,35 дБ

Долговечность MPO: подключите и отключите 500 раз, типичное значение изменения ≤0,20 дБ

Другой Пожалуйста. выберите модель кассеты MPO/MTP

Кабельные оболочки Цветовые коды СМ: желтый; OM4: пурпурный; OM3: Аква

Материал Холоднокатаная сталь

Ответвительный разъем: UPC≥50 дБ, APC≥60 дБ Ответвительный разъем: ≥35 дБ

Повторяемость ≤0,10 дБ

Применимый тип разъема конец MPO: MPO или MTP; разветвитель: FC, LC, SC, ST (по выбору заказчика)

Рабочая Температура от -10℃ до +70℃

Размеры (мм) 123 (Д) x 97 (Ш) x 32 (В) (толщина 1,2 мм)

Соединитель ответвления: UPC или APC Соединитель ответвления: UPC или APC

Температура хранения от -40℃ до +85℃

Тип оптического кабеля Конец MPO: ленточный оптический кабель, жгут оптического кабеля;

Цветовые коды ботинок 8 волокон: серый; 12 волокон: черный; 24 волокна: красный

Цветовые коды разъемов SM: OS2: зеленый; OM4/OM3: Аква

Элемент Параметр
