Huawei EA5800-X2

Нет отзывов

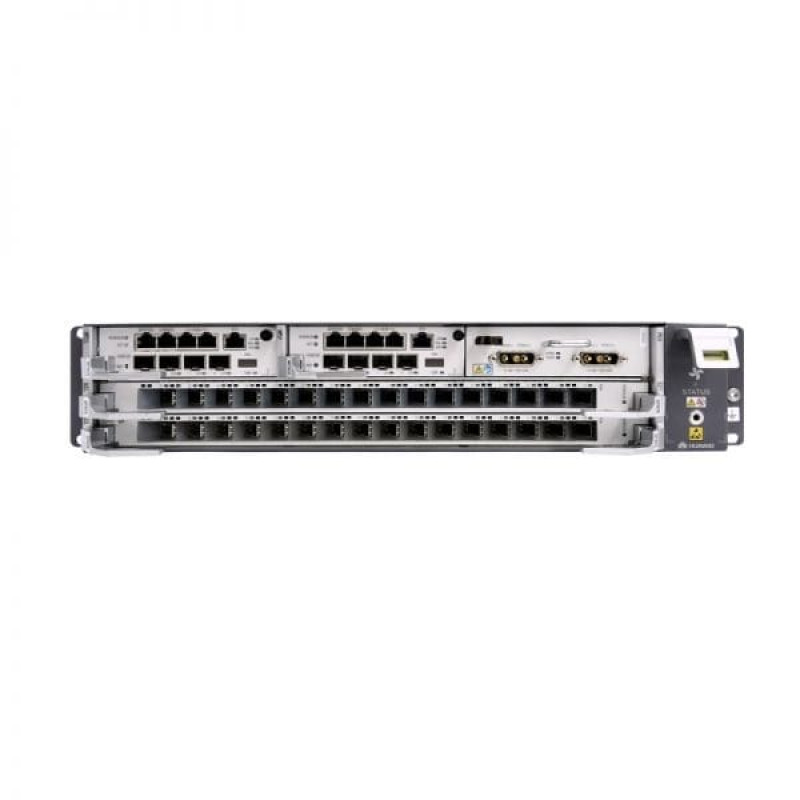

EA5800-X2 — модель Huawei EA5800, поддерживающая 2 сервисных слота. Разработанное на базе распределенной архитектуры устройство мультисервисного доступа Huawei SmartAX серии EA5800 позиционируется как OLT следующего поколения для NG-PON. Благодаря технологии виртуального доступа он обеспечивает унифицированную платформу для нескольких услуг по одной волоконно-оптической сети, таких как широкополосная связь, беспроводная связь, видео и мониторинг. EA5800 обеспечивает доступ GPON, XG-PON, XGS-PON, P2P GE и 10GE, а также поддерживает режимы построения сети POL, FTTH, FTTB и FTTC. Таким образом, упрощается сетевая архитектура и сокращаются эксплуатационные расходы.

Быстрая спецификация

В таблице 1 показана краткая спецификация.

Модель	EA5800-X2
Поддерживаемые шкафы	Н63Э-22
Конфигурация платы	Слоты для платы управления: 3, 4 Слоты сервисной платы или вышестоящей интерфейсной платы: от 1 до 2 Не поддерживает универсальную интерфейсную плату Слот для платы питания: 0
Размеры (Ш х Г х В)	2U в высоту и 19 дюймов в ширину Без монтажных кронштейнов: 442 мм x 268,7 мм x 88,1 мм Включая монтажные кронштейны IEC: 482,6 мм x 268,7 мм x 88,1 мм Включая монтажные кронштейны ETSI: 535 мм x 268,7 мм x 88,1 мм
Максимальный входной ток	Источник питания постоянного тока: 20А Источник питания переменного тока: 8А
Режимы питания	Поддержка питания постоянного тока (двойной для резервного копирования) Источник питания переменного тока + аккумулятор для резервного питания
Диапазон рабочего напряжения	Источник питания постоянного тока: от -38,4 В до -72 В Источник питания переменного тока: от 100 В до 240 В
Номинальное напряжение	Источник питания постоянного тока: -48 В/-60 В Источник питания переменного тока: 110 В/220 В
Коммутационная способность платы управления (режим распределения нагрузки)	480 Гбит/с
Максимальная пропускная способность на сервисный слот (режим распределения нагрузки)	80 Гбит/с
Скорость пересылки пакетов системного уровня 2 (режим распределения нагрузки)	714 млн пакетов в секунду
Порты GPON/ порты XG(S)-PON	32
Порты GE/FE	96
10 портов GE	16

информация о продукте

Huawei SmartAX EA5800 обладает следующими преимуществами:

★ Распределенная архитектура: высокая производительность и отсутствие блокировок

EA5800 распределяет обработку сервисов на плате управления на каждую сервисную плату, повышая коммутационную способность и производительность системы. Каждый слот может поддерживать пропускную способность до 100 Гбит/с, обеспечивая бесперебойную работу без перерывов. EA5800 поддерживает распределенное кэширование для переключения каналов и быстрого запуска HD-видео.

★ Беспроблемное обновление программного обеспечения: обновление в любое время

В распределенной архитектуре управление и пересылка изолированы, что гарантирует бесперебойную работу служб во время обновления устройства. Это также уменьшает жалобы пользователей. Устройства могут быть обновлены в дневное время.

★ Высокая надежность

EA5800 поддерживает несколько механизмов защиты.

• Двойная адресация типа B/типа C реализует удаленное аварийное восстановление.

• 2 платы управления и 2 платы питания для резервирования.

• Двойная защита восходящего канала.

★ Интегрированные технологии множественного доступа

EA5800 поддерживает технологии множественного доступа, такие как GPON, XG-PON, XGS-PON и P2P. Таким образом, можно предоставлять несколько услуг в одной оптической сети и экономить затраты на строительство сети.

Поддерживаемые платы

В таблице 2 показаны рекомендуемые платы этой модели.

Категория	Модель	Описание
Платы управления	H902MPLAE	Главная процессорная плата Huawei SmartAX EA5800
Платы управления	H901MPSCE	Главная процессорная плата Huawei SmartAX EA5800
Универсальные интерфейсные платы	H901CIUA	Плата переноса комбинированного интерфейса Huawei SmartAX EA5800
Сервисные доски	H901XGHDE	Huawei SmartAX EA5800 8-портовая интерфейсная плата Advanced XG-PON OLT
	H901OGHK	Huawei SmartAX EA5800 48-портовая плата оптического интерфейса Advanced GE/FE
	H901OXHD	Huawei SmartAX EA5800 8-портовая усовершенствованная плата оптического интерфейса 10GE
	H902OXHD	Huawei SmartAX EA5800 8-портовая усовершенствованная плата оптического интерфейса 10GE
	H901GPSFE	Huawei SmartAX EA5800 16-портовая интерфейсная плата GPON OLT
	H901OXEG	Huawei SmartAX EA5800 24-портовая агрегированная плата оптического интерфейса 10GE/GE
	H901TWEDE	Huawei SmartAX EA5800 8-портовая интерфейсная плата Enhanced XGS-PON OLT
	H901XSHF	Интерфейсная плата Huawei SmartAX EA5800 с 16 портами XGS-PON OLT
	H902GPHFE	Huawei SmartAX EA5800 16-портовая интерфейсная плата GPON OLT
Плата восходящего интерфейса	H901NXED	Huawei SmartAX EA5800 8-портовая плата интерфейса Enhanced 10GE Uplink
Платы питания	H901PILA	Плата передачи питания Huawei SmartAX EA5800
	H901PISA	Плата передачи питания Huawei SmartAX EA5800
	H901PISB	Плата передачи питания Huawei SmartAX EA5800
	H902PISB	Плата передачи питания Huawei SmartAX EA5800
Платы мониторинга вентиляторов	H901FMSA	Блок вентиляторов Huawei SmartAX EA5800 EA5800-X2

Сравните с аналогичными товарами

Таблица 3 показывает сравнение.

Параметры	EA5800-X17	EA5800-X15	EA5800-X7	EA5800-X2
Конфигурация платы	Слоты платы управления: 9, 10 Слоты сервисной платы или вышестоящей интерфейсной платы: с 1 по 8, с 11 по 19 Слот для платы универсального интерфейса: 0 Слоты для платы питания: 20, 21	Слоты платы управления: 8, 9 Слоты сервисной платы или вышестоящей интерфейсной платы: с 1 по 7, с 10 по 17 Слот для платы универсального интерфейса: 0 Слоты для платы питания: 18, 19	Слоты платы управления: 8, 9 Слоты сервисной платы или вышестоящей интерфейсной платы: от 1 до 7 Слот для платы универсального интерфейса: 0 Слоты для платы питания: 10, 11	Слоты для платы управления: 3, 4 Слоты сервисной платы или вышестоящей интерфейсной платы: от 1 до 2 Не поддерживает универсальную интерфейсную плату Слот для платы питания: 0
Коммутационная способность платы управления (режим распределения нагрузки)	3,6 Тбит/с	3,6 Тбит/с	3,6 Тбит/с	480 Гбит/с
Максимальная пропускная способность на сервисный слот (режим распределения нагрузки)	100 Гбит/с	100 Гбит/с	100 Гбит/с	80 Гбит/с
Скорость пересылки пакетов системного уровня 2 (режим распределения нагрузки)	5298 миллионов пакетов в секунду	5298 миллионов пакетов в секунду	5298 миллионов пакетов в секунду	714 млн пакетов в секунду
Максимальное количество одновременных пользователей видео 4K	16000	16000	8000	2000
Максимальное количество MAC-адресов	262 143	262 143	262 143	262 143
Максимальное количество записей ARP/маршрутизации	131 072	131 072	131 072	131 072
Порты GPON/ порты XG(S)-PON	272	240	112	32
Порты GE/FE	816	720	336	96
10 портов GE	408	360	168	16

Характеристики

10 портов GE 16

Атмосферное давление от 70 кПа до 106 кПа

Влажность окружающей среды от 5% до 95% относительной влажности

Высота 4000 м. Плотность воздуха зависит от высоты и влияет на рассеивание тепла устройством. Поэтому температура рабочей среды EA5800 зависит от высоты над уровнем моря.

Диапазон рабочего напряжения Источник питания постоянного тока: от -38,4 В до -72 В Источник питания переменного тока: от 100 В до 240 В

Задержка переключения/переадресации Короткая задержка пересылки: порт Ethernet 100 Мбит/с отправляет 64-байтовые пакеты Ethernet с задержкой менее 20 мкс.

Коммутационная способность платы управления (режим распределения 480 Гбит/с

Конфигурация платы Слоты для платы управления: 3, 4 Слоты сервисной платы или вышестоящей интерфейсной платы: от 1 до 2 Не поддерживает универсальную интерфейсную плату Слот для платы питания: 0

Коэффициент битовых ошибок (BER) при полной нагрузке BER меньше 10e-7 для порта, который передает данные при полной нагрузке.

Максимальная пропускная способность на сервисный слот (режим рас 80 Гбит/с

Максимальное количество MAC-адресов 262 143

Максимальное количество записей ARP/маршрутизации 131 072

Максимальное количество одновременных пользователей видео 4K 2000

Максимальный входной ток Источник питания постоянного тока: 20А Источник питания переменного тока: 8А

Номинальное напряжение Источник питания постоянного тока: -48 В/-60 В Источник питания переменного тока: 110 В/220 В

Поддерживаемые шкафы Н63Э-22

Порты GE/FE 96

Порты GPON/ порты XG(S)-PON 32

Размеры (Ш х Г х В)　　 2U в высоту и 19 дюймов в ширину Без монтажных кронштейнов: 442 мм x 268,7 мм x 88,1 мм Включая монтажные кронштейны IEC: 482,6 мм x 268,7 мм x 88,1 мм Включая монтажные кронштейны ETSI: 535 мм x 268,7 мм x 88,1 мм

Режимы питания Поддержка питания постоянного тока (двойной для резервного копирования) Источник питания переменного тока + аккумулятор для резервного питания

Скорость пересылки пакетов системного уровня 2 (режим распределе 714 млн пакетов в секунду

Температура окружающей среды от -40°C до 65°C*. EA5800 может запускаться при температурах до -25°C. Примечание. Температура 65°C относится к самой высокой температуре, измеренной на вентиляционном отверстии сервисного блока.

Характеристики надежности системы Доступность системы для типовых конфигураций: > 99,999 % Среднее время наработки на отказ (MTBF): около 45 лет. Примечание. Из-за различных сетевых сред и разных плат, используемых устройствами, предыдущее среднее время безотказной работы (45 лет) для EA5800 приведено только для справки. Среднее время ремонта сменных узлов (FRU) составляет около 2 часов. Предыдущие значения приведены только для справки. Для получения подробной информации обратитесь к соответствующим инженерам Huawei.
