Cisco ИСР4451-ХВ/К9

Каталог

Cisco ИСР4451-ХВ/К9

Нет отзывов

Маршрутизатор с интегрированными сервисами Cisco 4451, названный ISR4451-X, который поддерживает 2 слота расширенных сервисных модулей (SM-X), обеспечивает совокупную пропускную способность от 1 Гбит/с до 2 Гбит/с. Этот маршрутизатор также поддерживает два типа DDRM, плоскость данных и плоскость управления/служб, что позволяет администратору легко управлять маршрутизатором. Cisco ISR4451-XV/K9 — это пакет 4451 Voice(V).

Быстрая спецификация

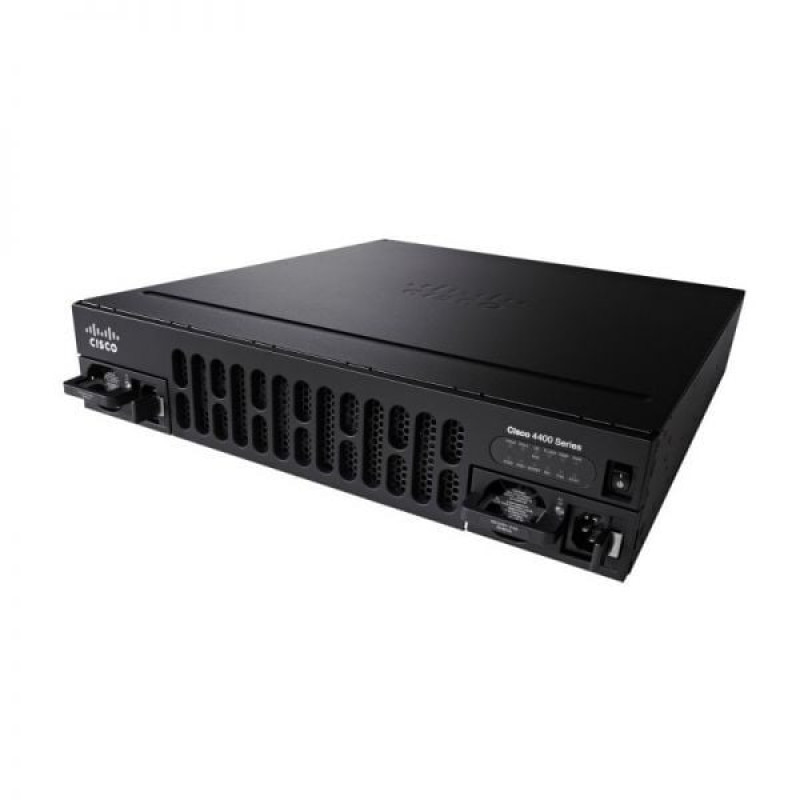

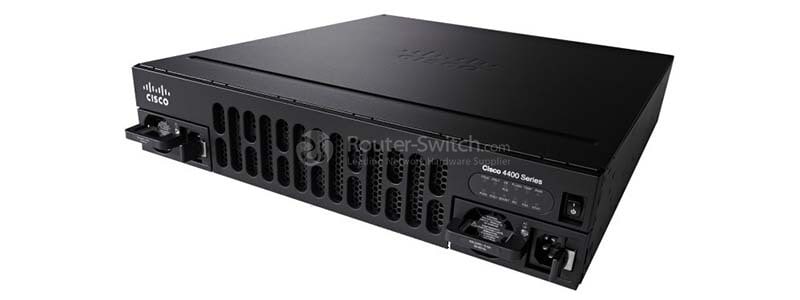

На рис. 1 показан внешний вид ISR4451-XV/K9 .

В таблице 1 показана краткая спецификация.

Номер продукта	ИСР4451-ХВ/К9
Описание продукта	Пакет Cisco ISR 4451 UC. ПВДМ4-64. UC Lic. КУБ25
Совокупная пропускная способность	от 1 Гбит/с до 2 Гбит/с
Всего встроенных портов WAN или LAN 10/100/1000	4
Порты на основе RJ-45	4
Порты на базе SFP	4
NIM-слоты	3
OIR (все модули ввода/вывода)	Да
Встроенный слот ISC	1
Флэш-память по умолчанию	8 ГБ
Максимальная флэш-память	32 ГБ

информация о продукте

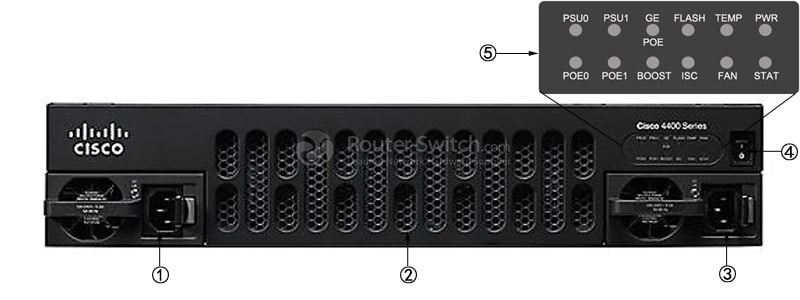

На рис. 2 для справки показаны индикаторы на передней панели Cisco ISR4 45 1 -X /K9. ISR4451-XV/K9 похож на него.

Примечание:

①	Блок питания переменного тока (PSU0)	④	Выключатель питания маршрутизатора
②	Лоток вентилятора маршрутизатора	⑤	светодиоды
③	Блок питания переменного тока (PSU1)

· Блок вентиляторов маршрутизатора скрыт за съемной рамкой.

·Светодиоды включают 12 индикаторов.

В Таблице 2 приведены описания светодиодов.

светодиоды	Представляет	Цвет	Описание
БП	Состояние блока питания (P0 и P1)	Зеленый	Блок питания включен и подает питание.
		Янтарь	Блок питания включен, но с ошибками или в состоянии отказа.
		Выключенный	Питание отключено.
ГЭ ПОЭ	Статус внутренней дочерней карты PoE	Зеленый	Блок питания установлен и обеспечивает питание
		Янтарь	Блок питания установлен, но в аварийном состоянии.
		Выключенный	БП выключен.
ВСПЫШКА	Статус системной флэш-памяти	Мигающий зеленый	Компактная флэш-память / флэш-память eUSB присутствует и в настоящее время используется.
ТЕМП	Температурный статус	Сплошной зеленый	Все датчики температуры в системе находятся в допустимых пределах.
		Янтарь	Один или несколько датчиков температуры в системе находятся за пределами допустимого диапазона.
		Выключенный	Температуру не отслеживают.
мощность	Мощность системы	Зеленый	Питание системы включено и работает правильно.
		зеленый мигает	Питание системы находится в процессе отключения.
		Янтарь	Питание системы включено, но инициализация низкого уровня не удалась.
		Янтарный мигает	Питание системы включено, но системе не удалось выйти из режима перезагрузки.
		Выключенный	Питание системы отключено.
ПОВЫШЕНИЕ POE	Ускоренный режим Power Over Ethernet	Зеленый	Два блока питания PoE установлены и работают в форсированном режиме.
ПОВЫШЕНИЕ POE	Ускоренный режим Power Over Ethernet	Выключенный	Это может означать одно из следующего: · Блок питания PoE не установлен. · Установлен один блок питания PoE. · Два блока питания PoE установлены и работают в резервном режиме.
ИСК	Статус слота ISC	Зеленый	PVDM4 присутствует и включен.
		Янтарь	Инициализирован с ошибкой.
		Выключенный	Нет.
ВЕНТИЛЯТОР	Статус вентилятора	Зеленый	Все вентиляторы работают.
		Янтарь	Один вентилятор перестал работать.
		Мигающий желтый	Два или более вентилятора перестали работать, или кассета вентиляторов снята.
		Выключенный	Вентиляторы не под наблюдением.
СТАТИСТИКА	Состояние системы	Сплошной зеленый	Система работает нормально.
		Мигает желтым	BIOS/Rommon загружается.
		Янтарь	BIOS/Rommon завершила загрузку, и система находится в командной строке Rommon или загружает программное обеспечение платформы.
		Выключенный	Система не вышла из перезагрузки или образ BIOS не загружается.

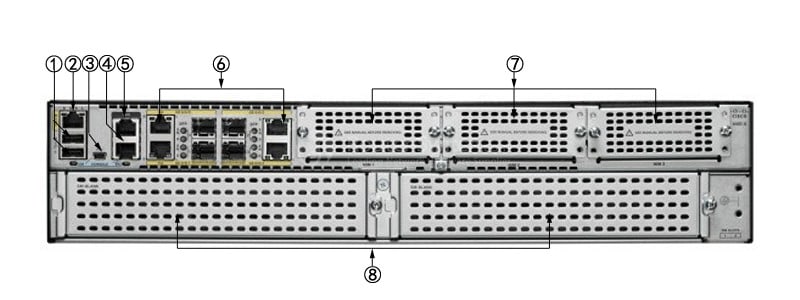

На рис. 3 показана задняя панель Cisco ISR4451-X -V /K9.

Примечание:

①	USB-порт типа А	⑤	Вспомогательный порт
②	Порт управления GE	⑥	GE-порты
③	Мини-порт USB типа B	⑦	NIM-слоты
④	Консольный порт	⑧	Слот SM-X

· Модули NIM поддерживают 2 одинарных или 1 двойную ширину.

· Порты GE включают 4 порта RJ45 и 4 порта SFP.

Модули, карты, лицензии и аксессуары

В Таблице 3 показаны некоторые рекомендуемые модули, карты, лицензии и несколько кабелей.

Предметы	Модели	Описания
Консольные и вспомогательные кабели	CAB-ВСПОМОГАТЕЛЬНЫЙ RJ45	Вспомогательный кабель Cisco CAB-AUX-RJ45 8ft с RJ45 и DB25M
	CAB-ETH-S-RJ45	Кабель маршрутизатора Cisco CAB-ETH-S-RJ45
	КАБИНА-КОНСОЛЬ-RJ45	Консольный кабель Cisco CAB-CONSOLE-RJ45 6 футов с RJ45 и DB9F
	КАБИНА-КОНСОЛЬ-USB	Консольный кабель Cisco CAB-CONSOLE-USB длиной 6 футов с разъемами USB типа A и mini-B
Лицензии	L-SL-44-APP-K9=	Лицензия Cisco ISR 4431/4451 AppX L-SL-44-APP-K9= с подключением WAAS/vWAAS 1300/2500 RTU
Модули сетевого интерфейса	НИМ-1МФТ-Т1/Е1	Модуль Cisco Multiflex Trunk Voice и WAN Network Interface четвертого поколения
	НИМ-2CE1T1-PRI	Модуль сетевого интерфейса Cisco Multiflex Trunk Voice и WAN
	НИМ-4Э/М	Плата аналогового голосового сетевого интерфейса (ухо и рот)
	НИМ-2ФКС	Плата аналогового голосового сетевого интерфейса Cisco NIM-2FXS
	НИМ-2FXS/4FXO	Плата аналогового голосового сетевого интерфейса Cisco NIM-2FXS/4FXO
	НИМ-8МФТ-Т1/Е1	Модуль Cisco Multiflex Trunk Voice и WAN Network Interface четвертого поколения
SFP для встроенных портов GE	GLC-SX-MMD	Модуль приемопередатчика Cisco GLC-SX-MMD 1000BASE-SX SFP, MMF, 850 нм, DOM
	GLC-LH-SMD	Модуль приемопередатчика Cisco GLC-LH-SMD 1000BASE-LX/LH SFP, MMF/SMF, 1310 нм, DOM
	GLC-ZX-SMD	Модуль приемопередатчика Cisco GLC-ZX-SMD 1000BASE-ZX SFP, SMF, 1550 нм, DOM

Сравните с аналогичными товарами

В таблице 4 показано сравнение ISR4451-XV/K9 и ISR4351-V/K9 .

Номер продукта	ИСР4451-ХВ/К9	ИСР4351-В/К9
Описание продукта	Пакет Cisco ISR 4451 UC. ПВДМ4-64. UC Lic. КУБ25	Cisco ISR4351-V/K9 (3GE, 3NIM, 2SM, 4G FLASH, 4G DRAM, голосовой пакет)
Совокупная пропускная способность	от 1 Гбит/с до 2 Гбит/с	от 200 Мбит/с до 400 Мбит/с
Всего встроенных портов WAN или LAN 10/100/1000	4	3
Порты на основе RJ-45	4	3
Порты на базе SFP	4	3
NIM-слоты	3	3
Встроенный слот ISC	1	1

Получить больше информации

У вас есть вопросы о ISR4451-XV/K9?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com.

Характеристики

NIM-слоты 3

OIR (все модули ввода/вывода) Да

Варианты питания Внутренний: переменный ток, постоянный ток и PoE

Внешние разъемы USB 2.0 (тип A) 2

Всего встроенных портов WAN или LAN 10/100/1000 4

Встроенный слот ISC 1

входная частота переменного тока от 47 до 63 Гц

Входное напряжение переменного тока Автоматический выбор диапазона от 100 до 240 В переменного тока

Двойные слоты для сервисных модулей 1 (предполагается, что модули SM-X одинарной ширины не установлены)

Диапазон входного тока переменного тока, источник питания переме от 7,1 до 3,0 А

Дополнительный последовательный порт - RJ45 (до 115,2 кбит/с) 1

Импульсный ток на входе переменного тока

Консольный USB-порт типа B mini (до 115,2 кбит/с) 1

Максимальная мощность PoE конечной точки с усилением PoE (Вт) 950 Вт без резервирования

Максимальная мощность PoE конечной точки, доступная от источника 500 Вт с дополнительным резервированием

Максимальная мощность с блоком питания PoE (только для платформы 1000 с резервированием PoE 1450 с усилением PoE без резервирования

Максимальная мощность с источником питания переменного тока (Вт) 450 (без PoE)

Максимальная флэш-память 32 ГБ

Максимальный объем памяти DDR3 ECC DRAM (комбинированные уровни нет данных

Максимальный объем памяти DDR3 ECC DRAM (плоскость данных) 2 ГБ

Максимальный объем памяти DDR3 ECC DRAM (плоскость управления/сл 16 Гб

Номер продукта ИСР4451-ХВ/К9

Описание продукта Пакет Cisco ISR 4451 UC. ПВДМ4-64. UC Lic. КУБ25

Память по умолчанию DDR3 ECC DRAM (плоскость данных) 2 ГБ

Память по умолчанию DDR3 ECC DRAM (плоскость управления/служб) 4ГБ

Память по умолчанию с удвоенной скоростью передачи данных 3 (DDR нет данных

Порты на базе SFP 4

Порты на основе RJ-45 4

Последовательный консольный порт — RJ45 (до 115,2 кбит/с) 1

Расширенные слоты сервисных модулей 2

Резервный источник питания Внутренний: переменный ток, постоянный ток и PoE

Совокупная пропускная способность от 1 Гбит/с до 2 Гбит/с

Типичная мощность (без модулей) (Вт) 158

Флэш-память по умолчанию 8 ГБ
