Cisco ISR4331-AXV/K9

Каталог

Нет отзывов

ISR4331-AXV/K9 — это комплект Cisco ISR 4331 AXV с лицензиями PVDM4-32, CUBE-10, IPBase, APP, SEC и UC. Маршрутизатор с интегрированными сервисами Cisco 4331 обеспечивает совокупную пропускную способность от 100 Мбит/с до 300 Мбит/с и предлагает один слот расширенного сервисного модуля (SM-X), который поддерживает как одинарные, так и двойные сервисные модули, что обеспечивает гибкость вариантов развертывания.

Краткие характеристики

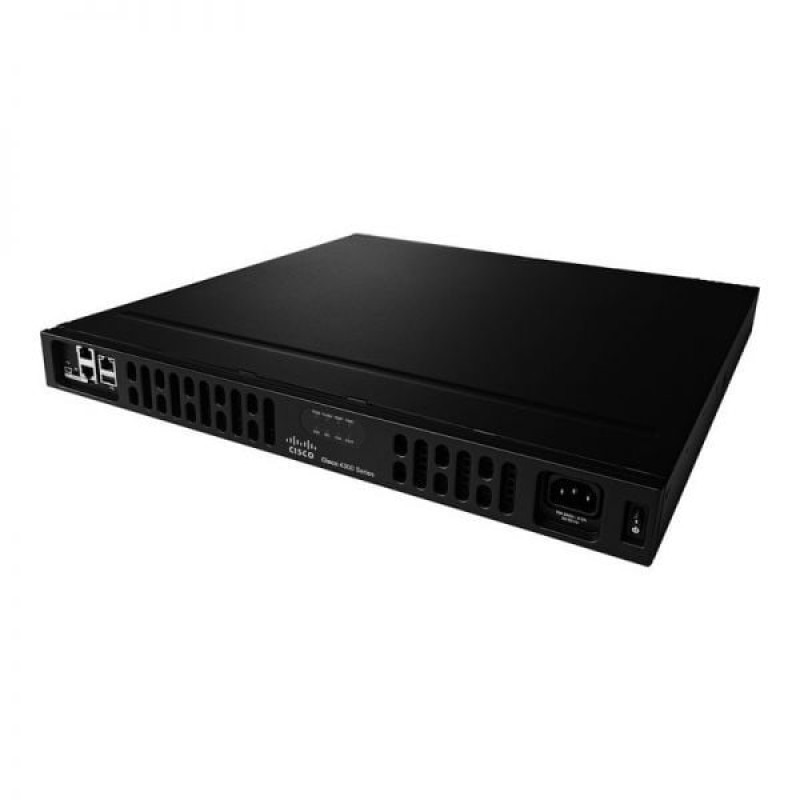

На рис. 1 показан внешний вид ISR4331-AXV/K9.

Cisco ISR4331/K9

В Таблице 1 показаны краткие характеристики.

Код продукта	ISR4331-AXV/K9
Совокупная пропускная способность	от 100 Мбит/с до 300 Мбит/с
Всего встроенных портов WAN или LAN 10/100/1000	3
Порты на базе RJ-45	2
Порты на базе SFP	2
Слот расширенного сервисного модуля (SM-X)	1
Слоты NIM (модули сетевого интерфейса)	2
Встроенный слот ISC	1
Память	4 ГБ (по умолчанию) / 16 ГБ (максимум)
Флэш-память	4 ГБ (по умолчанию) / 16 ГБ (максимум)
Варианты питания	Внутренний: AC и PoE
Высота стойки	1 руб.
Размеры (В х Ш х Г)	44,45 х 438,15 х 438,15 мм

информация о продукте

На рис. 2 показана передняя панель ISR4331-AXV/K9.

Cisco ISR4331/K9 Front Panel

Примечание:

①	Мини-порт USB типа B	⑤	Порт управления
②	Последовательный консольный порт	⑥	светодиоды
③	USB-порт типа А	⑦	Мощность переменного тока
④	Дополнительный порт	⑧	Выключатель

Светодиоды включают восемь индикаторов.

В Таблице 2 приведены описания светодиодов.

светодиоды	Представляет	Цвет	Описание
POE0	POE блок питания	Зеленый	PoE включен и подает питание.
		Янтарь	PoE находится в неисправном состоянии.
		Выключенный	Питание PoE отсутствует.
ВСПЫШКА	Статус системной флэш-памяти	Мигающий зеленый	Компактная флэш-память / флэш-память eUSB присутствует и в настоящее время используется.
ТЕМП	Температурный статус	Сплошной зеленый	Все датчики температуры в системе находятся в допустимых пределах.
		Янтарь	Один или несколько датчиков температуры в системе находятся за пределами допустимого диапазона.
		Выключенный	Температуру не отслеживают.
мощность	Мощность системы	Зеленый	Питание системы включено и работает правильно.
		зеленый мигает	Питание системы находится в процессе отключения.
		Янтарь	Питание системы включено, но инициализация низкого уровня не удалась.
		Янтарный мигает	Питание системы включено, но системе не удалось выйти из режима перезагрузки.
		Выключенный	Питание системы отключено.
SSD	Состояние слота mSATA	Зеленый	SSD mSATA присутствует и включен.
		Янтарь	Инициализирован с ошибкой.
		Выключенный	Нет.
ИСК	Статус слота ISC	Зеленый	PVDM4 присутствует и включен.
		Янтарь	Инициализирован с ошибкой.
		Выключенный	Нет.
ВЕНТИЛЯТОР	Статус вентилятора	Зеленый	Все вентиляторы работают.
		Янтарь	Один вентилятор перестал работать.
		Мигающий желтый	Два или более вентилятора перестали работать, или кассета вентиляторов снята.
		Выключенный	Вентиляторы не под наблюдением.
СТАТИСТИКА	Состояние системы	Сплошной зеленый	Система работает нормально.
		Мигает желтым	BIOS/Rommon загружается.
		Янтарь	BIOS/Rommon завершила загрузку, и система находится в командной строке Rommon или загружает программное обеспечение платформы.
		Выключенный	Система не вышла из перезагрузки или образ BIOS не загружается.

На рис. 3 показана задняя панель ISR4331-AXV/K9.

Cisco ISR4331/K9 Back Panel

Примечание:

①	Порты RJ45	③	NIM-слоты
②	Порты SFP	④	Слот SM-X

·① и ②: Эти четыре порта включают один комбинированный порт, один порт RJ45 и один порт SFP. Это означает, что разъемы RJ45 и SFP в комбинированном порту нельзя использовать одновременно.

·Слоты NIM поддерживают один модуль двойной ширины или два модуля сигнальной ширины.

· Слот SM-X можно преобразовать в слот модуля сетевого интерфейса (NIM) с помощью дополнительной платы-носителя.

Модули, карты, лицензии и аксессуары

В Таблице 3 показаны некоторые рекомендуемые модули, карты, лицензии и аксессуары.

Предметы	Модели	Описания
Консольные и вспомогательные кабели	CAB-ВСПОМОГАТЕЛЬНЫЙ RJ45	Вспомогательный кабель Cisco CAB-AUX-RJ45 8ft с RJ45 и DB25M
	CAB-ETH-S-RJ45	Кабель маршрутизатора Cisco CAB-ETH-S-RJ45
	КАБИНА-КОНСОЛЬ-RJ45	Консольный кабель Cisco CAB-CONSOLE-RJ45 6 футов с RJ45 и DB9F
	КАБИНА-КОНСОЛЬ-USB	Консольный кабель Cisco CAB-CONSOLE-USB длиной 6 футов с разъемами USB типа A и mini-B
Лицензии	L-SL-4330-APP-K9=	Лицензия Cisco AppX L-SL-4330-APP-K9= с 750 подключениями/ISRWAAS или 1300 подключениями/vWAAS для ISR4331
Модули сетевого интерфейса	НИМ-1МФТ-Т1/Е1	Модуль Cisco Multiflex Trunk Voice и WAN Network Interface четвертого поколения
	НИМ-2CE1T1-PRI	Модуль сетевого интерфейса Cisco Multiflex Trunk Voice и WAN
	НИМ-4Э/М	Плата аналогового голосового сетевого интерфейса (ухо и рот)
	НИМ-2ФКС	Плата аналогового голосового сетевого интерфейса Cisco NIM-2FXS
	НИМ-2FXS/4FXO	Плата аналогового голосового сетевого интерфейса Cisco NIM-2FXS/4FXO
	НИМ-8МФТ-Т1/Е1	Модуль Cisco Multiflex Trunk Voice и WAN Network Interface четвертого поколения
SFP для встроенных портов GE	GLC-SX-MMD	Модуль приемопередатчика Cisco GLC-SX-MMD 1000BASE-SX SFP, MMF, 850 нм, DOM
	GLC-LH-SMD	Модуль приемопередатчика Cisco GLC-LH-SMD 1000BASE-LX/LH SFP, MMF/SMF, 1310 нм, DOM
	GLC-ZX-SMD	Модуль приемопередатчика Cisco GLC-ZX-SMD 1000BASE-ZX SFP, SMF, 1550 нм, DOM

Сравните с аналогичными товарами

Таблица 4 показывает сравнение.

Технические характеристики	ИСР4331/К9	ISR4331-AXV/K9
Описание	Маршрутизатор Cisco 4000, пропускная способность системы 100–300 Мбит/с, 2 порта WAN/LAN, 2 порта SFP, многоядерный ЦП, 1 слот для сервисного модуля, безопасность, голосовая связь, WAAS, интеллектуальная глобальная сеть, OnePK, AVC	Пакет Cisco ISR 4331 AXV с лицензиями PVDM4-32, CUBE-10, IPBase, APP, SEC и UC.
Совокупная пропускная способность	100 Мбит/с до 300 Мбит/с
Всего встроенных портов WAN или LAN 10/100/1000	3
Порты на основе RJ-45	2
Порты на базе SFP	2
Расширенные слоты сервисных модулей	1

Получить больше информации

У вас есть вопросы по поводу ISR4331-AXV/K9?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com.

Характеристики

NIM-слоты 2

OIR (все модули ввода/вывода) Да

Варианты питания Внутренний: AC и PoE

Внешние разъемы USB 2.0 (тип A) 1

Всего встроенных портов WAN или LAN 10/100/1000 3

Встроенный слот ISC 1

входная частота переменного тока от 47 до 63 Гц

Входное напряжение переменного тока Автоматический выбор диапазона от 100 до 240 В переменного тока

Двойные слоты для сервисных модулей 0

Диапазон входного тока переменного тока, источник питания переме от 3 до 1,3 А

Дополнительный последовательный порт - RJ45 (до 115,2 кбит/с) 1

Импульсный ток на входе переменного тока Пиковый ток 60 А и менее 5 ампер за полупериод

Консольный USB-порт типа B mini (до 115,2 кбит/с) 1

Максимальная мощность PoE конечной точки, доступная от источника 250

Максимальная мощность с блоком питания PoE (только для платформы 530

Максимальная мощность с источником питания переменного тока (Вт) 250

Максимальная флэш-память 16 Гб

Максимальный объем памяти DDR3 ECC DRAM (комбинированные уровни 16 Гб

Максимальный объем памяти DDR3 ECC DRAM (плоскость данных) нет данных

Максимальный объем памяти DDR3 ECC DRAM (плоскость управления/сл нет данных

Номер продукта ISR4331-AXV/K9

Описание продукта Пакет Cisco ISR 4331 AXV с лицензиями PVDM4-32, CUBE-10, IPBase, APP, SEC и UC.

Память по умолчанию DDR3 ECC DRAM (плоскость данных) нет данных

Память по умолчанию DDR3 ECC DRAM (плоскость управления/служб) нет данных

Память по умолчанию с удвоенной скоростью передачи данных 3 (DDR 4ГБ

Порты на базе SFP 2

Порты на основе RJ-45 2

Последовательный консольный порт — RJ45 (до 115,2 кбит/с) 1

Расширенные слоты сервисных модулей 1

Резервный источник питания Н/Д

Совокупная пропускная способность от 100 Мбит/с до 300 Мбит/с

Типичная мощность (без модулей) (Вт) 42

Флэш-память по умолчанию 4ГБ
