Cisco C1-CISCO1921/K9

Каталог

Нет отзывов

C1-CISCO1921/K9 — это CISCO1921/K9 с программным обеспечением Cisco ONE. Пакеты программного обеспечения Cisco ONE предоставляют экономичный и гибкий способ приобретения программного обеспечения для вашего центра обработки данных, маршрутизации, коммутации и беспроводной связи.

Маршрутизатор Cisco 1921, память и флэш-память которого нельзя обновить, предназначен для филиалов.

Краткие характеристики

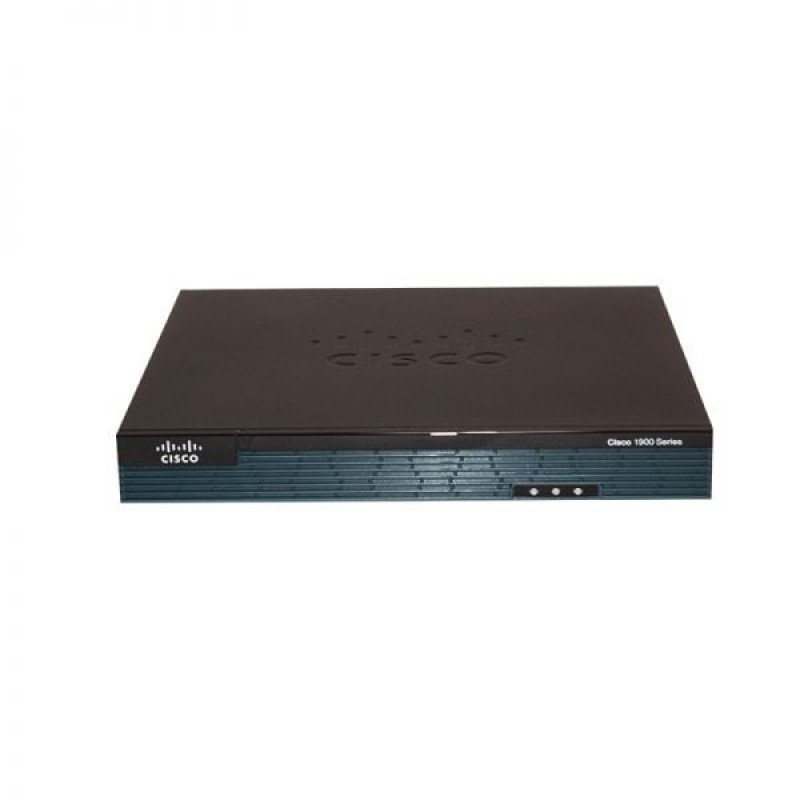

На рис. 1 показан вид спереди C1-CISCO1921/K9.

C1-CISCO1921/K9

В Таблице 1 приведены краткие характеристики C1-CISCO1921/K9.

Код продукта	C1-CISCO1921/K9
Стойки	1U
Интерфейсы	2 встроенных порта Ethernet 10/100/1000: GE0/0 и GE0/1
Слоты расширения)	2 усовершенствованных слота для карт высокоскоростного интерфейса WAN (EHWIC)
БАРАН	512 МБ/512 МБ
Флэш-память	256 МБ/256 МБ
Размеры	1,75 х 13,5 х 11,5 дюйма
Вес упаковки	5,41 кг

информация о продукте

На рис. 2 показаны светодиоды статуй на передней панели 1921/K9, включая три статуи: SYS, ACT и PoE.

Cisco 1921/K9 router front panel

В Таблице 2 показано описание светодиодных индикаторов на передней панели.

ВЕЛ	Цвет	Описание
СИС	Сплошной зеленый	Сплошной зеленый цвет указывает на нормальную работу.
	Мигающий зеленый	Система загружается или находится в режиме мониторинга ПЗУ.
	Янтарь	Системная ошибка.
	Выключенный	Отключено питание или неисправна системная плата.
ДЕЙСТВОВАТЬ	Зеленый	Постоянно горит или мигает, когда какие-либо пакеты передаются или принимаются через любую глобальную или локальную сеть или при отслеживании активности системы.
PoE	Зеленый	PoE доступен.
PoE	Янтарь	Блок питания не обеспечивает питание PoE.

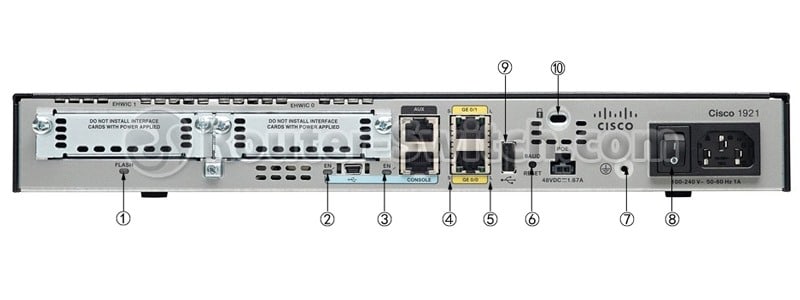

На рис. 3 показана задняя панель C1-CISCO1921/K9.

Cisco 1921/K9 router back LED

Примечание:

① Мигающий индикатор ② EN (последовательный консольный порт USB) ③ EN (консольный порт RJ-45) ④ S (скорость) ⑤ L (связь) ⑥ Сброс скорости передачи данных ⑦ Разъем заземления ⑧ Переключатель включения/выключения ⑨ USB-порт ⑩ Гнездо замка Kensington

В Таблице 3 показано описание области светодиодов на задней панели.

ВЕЛ	Цвет	Описание	Расположение
Светодиодная вспышка	Зеленый	Мигание означает, что программное обеспечение обращается к внутреннему USB-накопителю (eUSB).	Задняя панель
Светодиодная вспышка	Янтарь	Инициализирован с ошибкой.	Задняя панель
EN (последовательный консольный порт USB)	Зеленый	Консольный порт USB активен.	Задняя панель
EN(RJ-45 консольный порт)	Зеленый	Консольный порт RJ-45 активен.	Задняя панель
С (скорость)	1 мигание + пауза	Порт GE работает на скорости 10 Мбит/с.	Задняя панель
	2 мигания + пауза	Порт GE работает на скорости 100 Мбит/с.
	3 мигания + пауза	Порт GE работает на скорости 1000 Мбит/с.
Л (ссылка)	Зеленый	Связь GE установлена.	Задняя панель
Л (ссылка)	Выключенный	Канал GE не установлен.	Задняя панель

На рис. 4 показаны порты и слоты на задней панели C1-CISCO1921/K9.

Cisco 1921/K9 router back slot

Примечание:

① Слот EHWIC ② Вспомогательный порт ③ GE 0/0 (внизу) и 0/1 (вверху) ④ Входной разъем питания ⑤ Последовательный порт USB ⑥ Последовательный консольный порт RJ-45 ⑦ Порт USB ⑧ POE

* Cisco 1921/K9 поддерживает 1 встроенный слот EHWIC для гибких конфигураций. Он поддерживает два модуля:

1. 1 двойной модуль HWIC-D или одинарный модуль EHWIC/HWIC или 2 одинарных модуля EHWIC/HWIC.
2. Высокоскоростные порты USB 2.0 обеспечивают еще один механизм защиты токенов и их хранение.

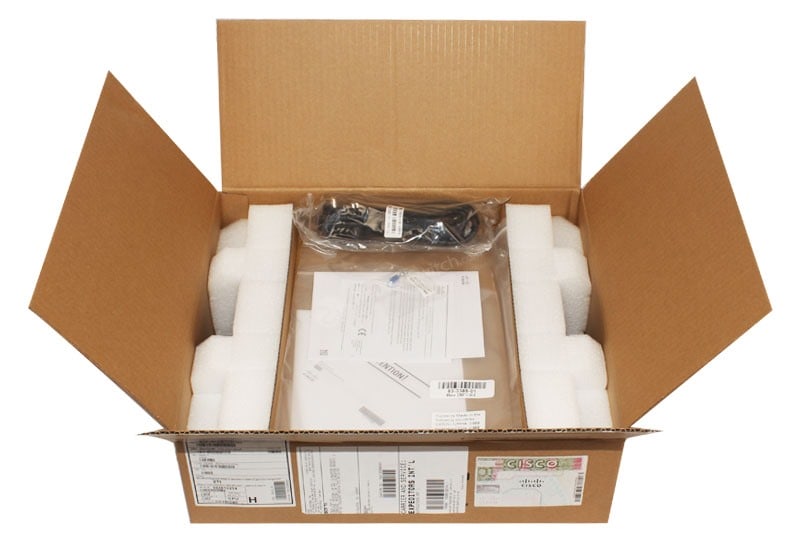

На рис. 5 показана распаковка C1-CISCO1921/K9.

cisco1921-k9-unpackaged

Получить больше информации

У вас есть вопросы о C1-CISCO1921/K9?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com.

Характеристики

Акустика: Звуковая мощность (типичная/максимальная) 41,99/67,22 дБА

Акустика: звуковое давление (типичное/максимальное) 32,99/58,33 дБА

Безопасность УЛ 60950-1 CAN/CSA C22.2 № 60950-1 ЕН 60950-1 АС/НЗС 60950-1 МЭК 60950-1

Варианты питания POE (внешний) — только для моделей с переменным током

Вес упаковки 11,9 фунта (5,41 кг)

Вес: с блоком питания PoE (без модулей) 7,5 фунта (3,4 кг)

Вес: с блоком питания переменного тока (без модулей) 6,75 фунта (3,06 кг)

Влажность от 5 до 95 % относительной влажности

Внешние разъемы для флэш-памяти USB (тип A) 1

Встроенное аппаратное ускорение криптографии (IPsec + SSL) Да

Встроенные порты LAN/WAN 10/100/1000 RJ-45 2

Встроенный блок питания Модели с питанием от переменного и постоянного тока

входная частота переменного тока 47-63 Гц

Входное напряжение переменного тока 100-240 В ~

Высота 15000 футов (4570 м)

Высота стойки 1 стойка (1RU)

Диапазон входного переменного тока Источник питания переменного 1,5-0,6

Дополнительный последовательный порт (до 115,2 кбит/с) 1

Защита от сверхтока 20А максимум

Импульсный ток на входе переменного тока

Клемма провода (наконечник) Усилитель/Tyco No.32957

Консольный порт USB (мини-тип B) (до 115,2 кбит/с) 1

Максимальная мощность при питании от сети переменного тока 60 Вт

Максимальная мощность с источником питания PoE (только платформа 70 Вт

Максимальная мощность устройства PoE с блоком питания PoE 80 Вт

Монтаж в стойку 19 дюймов (48,3 см) EIA Необязательный

Настенное крепление (обратитесь к руководству по установке для у Да

Память (DDR2 DRAM): по умолчанию/максимум 512 МБ/512 МБ

Поддержка резервного источника питания Нет

Последовательный консольный порт (до 115,2 кбит/с) 1

Потребляемая мощность постоянного тока 32–60 В пост. тока, 4 А, положительный или отрицательный, один источник

Размер входного провода постоянного тока AWG 14 (2,0 мм2)

Размер защитного провода заземления AWG 14 (2,0 мм2), минимум

Размеры (В х Ш х Г) 1,75 х 13,5 х 11,5 дюйма (4,45 х 34,29 х 29,21 см)

Расход воздуха Назад в стороны

Слоты Cisco Integrated Services Module (ISM) 0

Слоты EHWIC 2

Слоты EHWIC двойной ширины (использование слота EHWIC двойной ши 1

Телеком ТИА/ОВОС/IS-968 КС-03 АНСИ Т1.101 ИЭЭЭ 802.3 Директива РТТЕ

Температура от -40 до 158°F (от -40 до 70°C)

Температура: максимальная высота 5906 футов (1800 м) 32-104°F (0-40°C)

Температура: максимальная высота 9843 футов (3000 м) 32-77°F (0-25°C)

Типичная мощность (без модулей) 25 Вт

Флэш-память USB (внутренняя): по умолчанию/максимум 256 МБ/256 МБ

ЭМС 47 CFR, часть 15 ICES-003 Класс А EN55022 Класс А СИСПР22 Класс А AS/NZS 3548 Класс А ВККИ В-3 ЕН 300-386 EN 61000 (Помехоустойчивость) EN 55024, СИСПР 24 EN50082-1

Средняя оценка

На основании 0 отзывов

Категория	Модели	Описание
EHWIC	EHWIC-1GE-SFP-CU	Маршрутизатор Cisco 1900, 2900, 3900 Плата EHWIC WAN EHWIC-1GE-SFP-CU
EHWIC	EHWIC-4ESG	Четырехпортовая интерфейсная карта коммутатора Gigabit Ethernet 10/100/1000 Base-TX для маршрутизаторов Cisco 1900 2900 3900
HWIC	HWIC-2FE	Плата высокоскоростного интерфейса WAN маршрутизатора Cisco с двумя маршрутизируемыми портами HWIC
	ХВИК-1Т	1-портовая плата последовательного интерфейса WAN Плата высокоскоростного интерфейса WAN маршрутизатора Cisco
	ХВИК-2Т	2-портовая плата последовательного интерфейса WAN Плата высокоскоростного интерфейса WAN маршрутизатора Cisco
ВВИК	ВВИК3-1МФТ-Т1/Е1	Плата Cisco Voice/WAN VWIC3-1MFT-T1/E1
	ВВИК3-2МФТ-Т1/Е1	Голосовая/WAN-карта Cisco VWIC3-2MFT-T1/E1
	ВВИК3-1МФТ-Г703	Модуль интерфейса Cisco Voice & WAN T1/E1 VWIC3-1MFT-G703
	ВВИК3-2МФТ-Г703	Голосовая/WAN-карта Cisco VWIC3-2MFT-G703
Лицензии	L-SL-19-ДАННЫЕ-K9	Лицензия Cisco 1900 IOS L-SL-19-DATA-K9 = PAK электронной доставки данных для Cisco 1900
	Л-СЛ-19-СЕК-К9	Лицензия безопасности для Cisco 1900
	L-SL-19-APP-K9	Лицензия AppX с; ДАННЫЕ и WAAS для Cisco серии 1900
