Cisco СПА-1ХЧСТМ1/ОС3

Каталог

Нет отзывов

SPA-1XCHSTM1/OC3 — это адаптер общего порта маршрутизатора Cisco.

Краткие характеристики

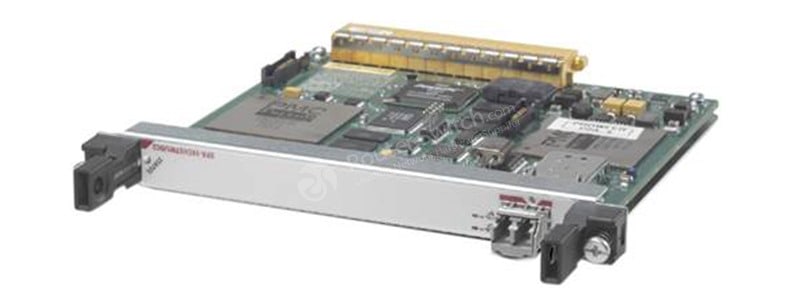

На этом рисунке показан внешний вид SPA-1XCHSTM1/OC3.

В таблице 1 приведены краткие характеристики.

Модель	СПА-1ХЧСТМ1/ОС3
Совместимость продуктов	Маршрутизаторы Cisco серии 7600 Маршрутизаторы Cisco ASR серии 1000 Маршрутизаторы Cisco ASR серии 9000
Карты, порты и слоты	1 порт
Власть	2 порта: максимум 7,7 Вт 4 порта: максимум 8,4 Вт
Физические характеристики	Вес: 0,75 фунта (0,34 кг) Высота: 0,8 дюйма (2,03 см) Ширина: 6,75 дюйма (17,15 см) Глубина: 7,28 дюйма (18,49 см)

Сравните с аналогичным товаром

В таблице 2 показано сравнение SPA-2XCHOC12/DS0 и SPA-1XCHSTM1/OC3.

Модель	SPA-2XCHOC12/DS0	СПА-1ХЧСТМ1/ОС3
Тип	Адаптер общего порта Cisco ASR серии 9000	Адаптер общего порта маршрутизатора Cisco
Совместимость продуктов	Маршрутизатор Cisco ASR серии 9000	Маршрутизаторы Cisco серии 7600 Маршрутизаторы Cisco ASR серии 1000 Маршрутизаторы Cisco ASR серии 9000

Получить больше информации

У вас есть вопросы о Cisco SPA-1XCHSTM1/OC3?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com.

Характеристики

Путь · Сигнал индикации аварийного состояния пути (PAIS) · Удаленная индикация дефекта пути (PRDI) · Удаленная индикация ошибок пути (PREI) · Количество ошибок для B3 · Потеря указателя (LOP) · Новые события указателя (NEWPTR) · Положительное событие заполнения (PSE) · Событие отрицательного заполнения (NSE) · Сигнал индикации необорудованного пути (PUNEQ) · Сигнал индикации несоответствия полезной нагрузки пути (PPLM) Особенности T3: · Канальный T3 с 28 линиями DS-1 или 21 линией E1, мультиплексированными в T3 · Неканальный T3, поддерживающий субскорость и форматы скремблирования для Digital Link, ADC/Kentrox, Larscom, Adtran и Verilink Data Service Units (DSU) · C-бит или обрамление M23/M13 · Канал данных обслуживания (MDL) · Поддержка канала сигнализации и управления T3 на дальнем конце (FEAC) · Мониторинг сигналов тревоги · Сигнал индикации тревоги (AIS) · Вне кадра (OOF) · Ошибка приема на дальнем конце (FERF) · Сбор данных о производительности: ◦ Битовые ошибки кадрирования (FERR) (F- или M-битовые ошибки) ◦ Количество ошибок P-бита (ошибки четности пути) ◦ Количество ошибок C-бита ◦ Подсчет ошибок блока на дальнем конце (FEBE). Особенности E3: · Кадрирование G.751 · Мониторинг сигналов тревоги · АИС · ООП · ФЕРФ · Сбор данных о производительности: ◦ Ошибки шаблона кадрирования ◦ Количество ошибок BIP-8 (ошибки четности пути) ◦ Счетчики FEBE · Особенности T1: ◦ Кадрирование D4 Super Frame (SF) или Extended Super Frame (ESF) ◦ Поддержка ANSI T1.403 и AT&T TR 54016 Facility Data Link (FDL) ◦ Мониторинг сигналов тревоги ◦ АИС ◦ OOF ◦ Сбой тревоги на дальнем конце (желтая или удаленная тревога) Сбор данных о производительности: · CRC/битовые ошибки · Ошибки кадрирования битов · Секунды с ошибками на линии · Секунды с ошибками на дальнем конце · Секунды с серьезными ошибками на дальнем конце · Секунды недоступности на дальнем конце Особенности E1: · Кадрирование CRC4 или не-CRC4 в соответствии с ITU-T G.703 и G.704 · Мониторинг сигналов тревоги · АИС · ООП · Дистанционная индикация тревоги (RAI) · Сбор данных о производительности · CRC/битовые ошибки · Ошибки кадрирования битов · ФЕБЕ

MIB RFC 2558 MIB (SONET/SDH) RFC 2495 MIB (T1/E1) RFC 2496 MIB (T3/E3)

Карты, порты и слоты 1 порт

Минимальная версия ПО · Маршрутизаторы Cisco серии 7600: ПО Cisco IOS® версии 15.4(2)S и ПО Cisco IOS XE версии 3.12.0.0S · Маршрутизаторы Cisco ASR серии 1000 с программным обеспечением Cisco IOS XE версий 3.12.0, 3.11.2 и 3.10.3. · Маршрутизаторы Cisco ASR серии 9000 с программным обеспечением Cisco IOS XR версии 5.2.0

Надежность и доступность ОИР Заменяемые в полевых условиях оптические модули SFP Поддержка протоколов 1 + 1 SONET Automatic Protection Switching (APS) и SDH Linear Multiplexer Section Protection (MSP) Единый сброс программного обеспечения SPA

Особенности и функции До 84 портов T1 (или 3 T3) или 63 E1 (или 3 E3) портов До 1022 каналов nx DS-0 (где n — от 1 до 24) без настроенных портов T3 До 400 каналов nx DS-0 (где n — от 1 до 24) с одним или несколькими сконфигурированными портами T3 Поддержка каналов с OC-3 по T1, каналов с STM-1 по E1, чистых каналов T3/E3, субскоростей T3/E3, полноскоростных T1, чистых каналов E1 и каналов T1/E1 Мультиплексирование SONET: · ОС-3 СТС-3 СТС-1 ВТГ ВТ1.5 Т1 Н х ДС-0 · OC-3 STS-3 STS-1 T3 T1 N x DS-0 · ОС-3 СТС-3 СТС-1 Т3 · OC-3 STS-3 STS-1 T3 E1 nx DS-0 Мультиплексирование SDH: · СТМ-1 АУГ АУ-4 ВК-4 ТУГ-3 ТУГ-2 ТУ-12 ВК-12 Е1 nx ДС-0 · STM-1 AUG AU-4 VC-4 TUG-3 TU-3 VC-3 T3/E3 · Внутренняя или линейная (контурная) синхронизация, выбираемая независимо для каждого подчиненного канала T1 или E1. Возможности обратной связи: · Локальная и удаленная петля на уровне T3/T1 · Сетевой шлейф на уровнях STM-1/OC-3, T3/E3 и T1/E1 · Ответ на встроенные команды замыкания на себя · Вставка петлевых команд в передаваемый сигнал · Тестирование частоты ошибок по битам (BERT) генерация и обнаружение шаблонов для каждого канала · Программируемый псевдослучайный шаблон длиной до 32 бит · T3/E3: все 0, все 1, 215, 220, 220 QRSS, 223, чередование 0 и 1, 1 из 8 и 3 из 24 · T1/E1: все 0, все 1, 211, 215, 220, 220 QRSS, 223, чередование 0 и 1, 1 из 8 и 3 из 24 · 32-битные регистры подсчета ошибок и подсчета битов · Обнаружение тестовых шаблонов с битовыми ошибками до 10-2 · 24-часовая история для статистики ошибок и подсчета отказов с 15-минутными интервалами · 16- и 32-битный контроль циклическим избыточным кодом (CRC); 16-бит по умолчанию Особенности SONET/SDH: · Соответствие G.707, G.783, G.784, G.957, G.958 и GR-253 · Поддерживаемые тревожные и сигнальные события SONET/SDH: ◦ Частота битовых ошибок при сбое сигнала (SF-BER) ◦ Частота битовых ошибок при ухудшении сигнала (SD-BER) ◦ Конструкция полезной нагрузки метки сигнала (C2) ◦ Байт трассировки пути (J1) · Раздел ◦ Потеря сигнала (LoS) ◦ Потеря кадра (LoF) ◦ Количество ошибок для B1 Линия · Сигнал индикации аварийной линии (LAIS) · Дистанционная индикация неисправности линии (LRDI) · Удаленная индикация ошибки линии (LREI) · Количество ошибок для B2

Протоколы Серийные инкапсуляции: · Высокоуровневое управление каналом передачи данных (HDLC) · Протокол двухточечной связи (PPP), RFC 1662. · Ретрансляция кадров, RFC 1490 Поддержка многоканальности (ограничение пакета зависит от количества ссылок в пакете; максимум 12 ссылок в пакете): · Многоканальный PPP (MLPPP), RFC 1990 · Фрагментация и чередование каналов (LFI) через Frame Relay (FRF.12) и MLPPP Сетевые протоколы: · IPv4/IPv6

Связь Оптический модуль OC-3/STM-1 Small Form-Factor Pluggable (SFP) (см. оптические параметры в таблице 2)

Совместимость продуктов · Маршрутизаторы Cisco серии 7600 · Маршрутизаторы Cisco ASR серии 1000 · Маршрутизаторы Cisco ASR серии 9000

Соответствие нормативным требованиям Маркировка CE Безопасность: UL/CSA/IEC/EN 60950-1, IEC/EN 60825 Лазерная безопасность, AS/NZS 60950, Свод федеральных правил FDA по лазерной безопасности ЭМС: FCC, часть 15, класс A, ICES 003, класс A, AS/NZS 3548, класс A, CISPR 22, класс B (до 1 ГГц), EN55022, класс B (до 1 ГГц), VCCI, класс A, BSMI, класс A, EN 300 386 Телекоммуникационное сетевое оборудование (ЭМС), EN50082-1/EN61000-6-1 Общий стандарт устойчивости, EN55022 Оборудование информационных технологий (излучение), EN55024 Оборудование информационных технологий (устойчивость), IEC/EN61000-3-2 Гармоники в линиях электропередач, IEC/EN61000 -3-3 Колебания напряжения и мерцание, IEC/EN61000-4-2 Устойчивость к электростатическому разряду (8 кВ контакт, 15 кВ воздух), IEC/EN61000-4-3 Устойчивость к излучению (10 В/м), IEC/EN61000-4-4 Электрические характеристики Устойчивость к быстрым переходным процессам (2 кВ мощность, 1 кВ сигнал), IEC/EN61000-4-5 Порт перенапряжения переменного тока (4 кВ CM, 2 кВ DM), IEC/EN61000-4-5 Порт сигнала перенапряжения (1 кВ), IEC/EN61000-4-5 Порт перенапряжения постоянного тока (1 кВ), IEC/EN61000-4-6 Устойчивость к кондуктивным помехам (10 В среднекв.), IEC/EN61000-4-8 Устойчивость к магнитному полю промышленной частоты (30 А/м), IEC/EN61000-4-11 Провалы напряжения, Кратковременные прерывания и колебания напряжения, GR-1089-CORE NEBS, ЭМС и безопасность, GR-63-CORE NEBS, физическая защита, SR-3580, уровни критериев NEBS (уровень 3) Телеком (OC3): GR-253 Телекоммуникации (STM-1): G.783, G.957

Управление сетью Простой протокол управления сетью (SNMP)

Физические характеристики Вес: 0,75 фунта (0,34 кг) Высота: 0,8 дюйма (2,03 см) Ширина: 6,75 дюйма (17,15 см) Глубина: 7,28 дюйма (18,49 см)

Экологические характеристики Рабочая температура: от 41 до 104°F (от 5 до 40°C) Температура хранения: от -38 до 150°F (от -40 до 70°C) Влажность при эксплуатации: от 5 до 85 % относительной влажности Влажность при хранении: от 5 до 95 % относительной влажности
