Cisco СИСКО2911/К9

Нет отзывов

Маршрутизатор Cisco 2911, поддерживающий голосовой модуль, предназначен для среднего филиала.

Краткие характеристики

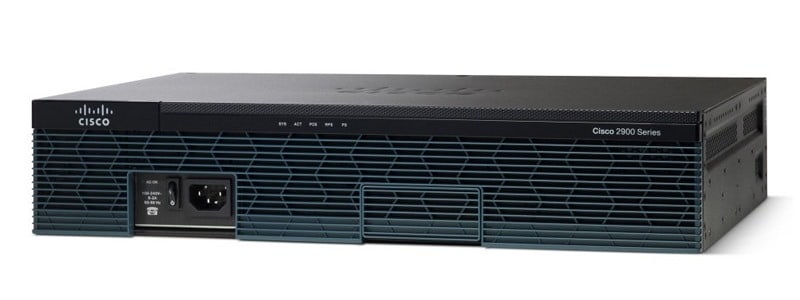

На рис. 1 показан внешний вид продукта Cisco 2911/K9.

В Таблице 1 приведены краткие характеристики Cisco 2911/K9.

Код продукта	Сиско 2911/К9
Стойки	2RU
Интерфейсы	3 встроенных порта 10/100/1000 Ethernet (только RJ-45)
Слоты расширения)	1 слот для сервисного модуля 1 слот для внутреннего сервисного модуля 2 слота для встроенных цифровых сигнальных процессоров (DSP) 4 усовершенствованных слота для высокоскоростных интерфейсных карт WAN
БАРАН	512 МБ (установлено) / 2 ГБ (макс.)
Флэш-память	256 МБ (установлено) / 8 ГБ (макс.)
Размеры	43,8 см х 30,5 см х 8,9 см
Вес упаковки	16,15 кг

информация о продукте

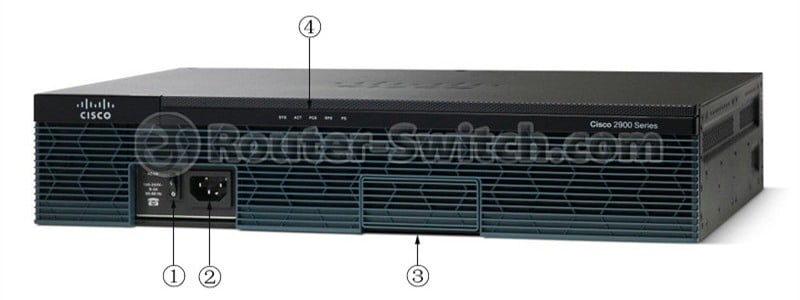

На рис. 2 показана передняя панель CISCO2911/K9.

Примечание:

1. Переключатель включения/выключения

2. Разъем питания переменного тока

3. Дополнительный адаптер RPS (показана пустая панель)

4. Область светодиодов

* Переключатель и разъем питания модели 2911 находятся на передней панели под светодиодами. Кроме того, этот маршрутизатор предоставляет дополнительный адаптер Redundant Power System (RPS).

В Таблице 2 показано описание области светодиодов.

ВЕЛ	Цвет	Описание
СИС	Сплошной зеленый	Сплошной зеленый цвет указывает на нормальную работу.
	Мигающий зеленый	Система загружается или находится в режиме мониторинга ПЗУ.
	Янтарь	Системная ошибка.
	Выключенный	Отключено питание или неисправна системная плата.
ДЕЙСТВОВАТЬ	Зеленый	Непрерывный или мигающий индикатор указывает на активность пакетов между механизмом пересылки и маршрутизации и любым портом ввода-вывода.
ДЕЙСТВОВАТЬ	Выключенный	Передачи пакетов не происходит.
PoE	Зеленый	PoE доступен.
PoE	Янтарь	Блок питания не обеспечивает питание PoE.
RPS	Зеленый	Система работает от внешнего источника питания RPS.
PS	Зеленый	Система работает.
PS	Янтарь	Система не работает.

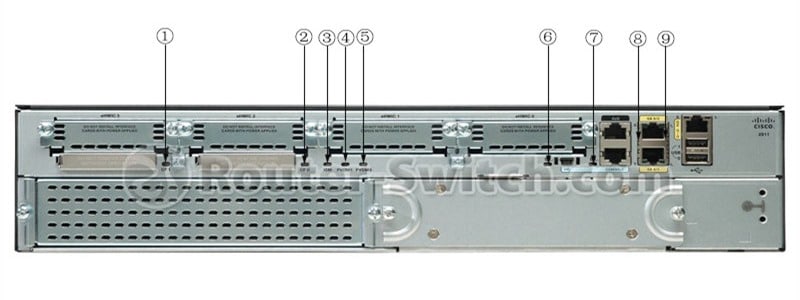

На рис. 3 показаны некоторые индикаторы на задней панели маршрутизатора Cisco 2911.

Примечание:

1. Компактная вспышка 1

2.Компактная вспышка 0

3.ИЗМ

4. ПВДМ3 1

5. ПВДМ3 0

6. EN (Включить USB-консоль)

7. EN (Включить консоль Rj-45)

8. S (Скорость)

9. Л (Ссылка)

В Таблице 3 приведено описание этих светодиодов на задней панели.

ВЕЛ	Цвет	Описание	Расположение
Компактная флэш-память 1	Зеленый	Флэш-память занята.	Задняя панель
	Янтарь	Инициализирован с ошибкой.
	Мигающий зеленый затем выключается	CompactFlash готов к удалению.
Компактная флэш-память 0	Зеленый	Флэш-память занята.	Задняя панель
	Янтарь	Инициализирован с ошибкой.
	Мигающий зеленый затем выключается	CompactFlash готов к удалению.
С (скорость)	1 мигание + пауза	Порт GE работает на скорости 10 Мбит/с.	Задняя панель
	2 мигания + пауза	Порт GE работает на скорости 100 Мбит/с.
	3 мигания + пауза	Порт GE работает на скорости 1000 Мбит/с.
Л (ссылка)	Зеленый	Связь GE установлена.	Задняя панель
Л (ссылка)	Выключенный	Канал GE не установлен.	Задняя панель
RU (консольный порт RJ-45)	Зеленый	Консольный порт RJ-45 активен.	Задняя панель
EN (последовательный консольный порт USB)	Зеленый	Консольный порт USB активен.	Задняя панель
ИСМ	Зеленый	Инициализировано.	Задняя панель
	Янтарь	Инициализирован с ошибкой.
	Выключенный	Не установлен.
ПВДМ3 0 и 1	Зеленый	PVDM инициализируется.	Задняя панель
	Янтарь	PVDM обнаружен, но не инициализирован.
	Выключенный	ПВДМ не установлен.

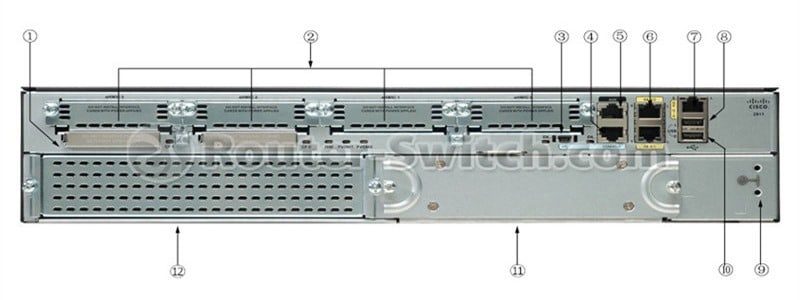

На рис. 4 показаны слоты расширения и порты на задней панели.

Cisco 2911/K9 поддерживает функции расширения с помощью модулей и плат.

Примечание:

1. Компактная вспышка 0 и 1 (0, справа)

2. EHWIC 0,1,2 и 3 (0, крайний справа)

3. Последовательный USB-порт

4. Консольный порт

5. ВСПОМОГАТЕЛЬНЫЙ

6. Порт Ethernet 10/100/1000 GE 0/1 и GE 0/2 (0/1, вниз)

7. Порт Ethernet 10/100/1000 GE 0/0

8. USB 1

9. Разъем заземления

10. USB 0

11. Модуль питания переменного или постоянного тока или AC-POE

12. Слот для сервисного модуля 1

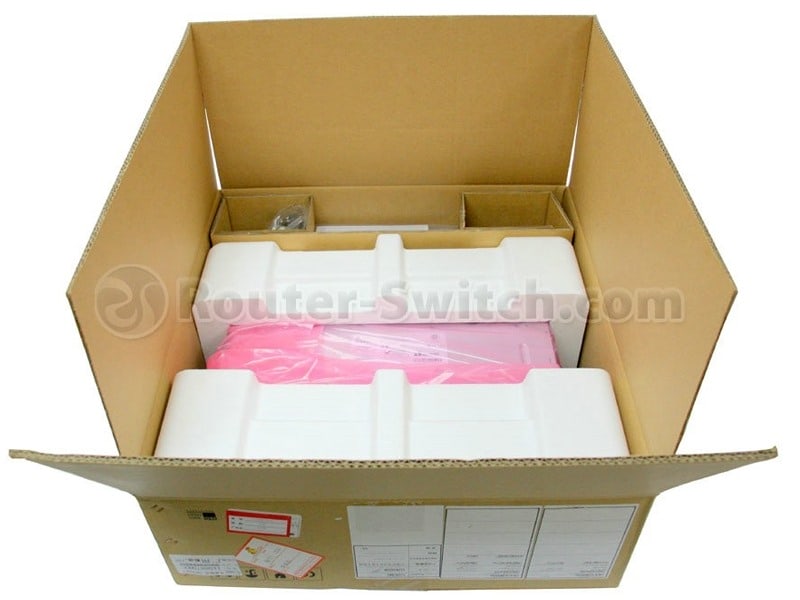

На рис. 5 показан распакованный вид CISCO2911/K9.

Карты и лицензии

В Таблице 4 показаны некоторые рекомендуемые модели для этого маршрутизатора.

Карты	Описание
СМ-ЭС3Г-16-П	Enhanced EtherSwitch Service Module, коммутация L2/L3, 16* портов 10/100/1000 GE, Enhanced POE, технология Cisco EnergyWise
СМ-ЭС3Г-24-П	Enhanced EtherSwitch Service Module, коммутация L2/L3, 24 порта 10/100/1000 GE, Enhanced POE, технология Cisco EnergyWise
ВВИК3-2МФТ-Г703	Голосовая/WAN-карта Cisco VWIC3-2MFT-G703
ХВИК-2Т	2-портовая плата последовательного интерфейса WAN Плата высокоскоростного интерфейса WAN маршрутизатора Cisco
EHWIC-1GE-SFP-CU	Маршрутизатор Cisco 1900, 2900, 3900 Плата EHWIC WAN EHWIC-1GE-SFP-CU
EHWIC-4ESG	Четырехпортовая интерфейсная карта коммутатора Ethernet 10/100/1000 Base-TXGigabit для маршрутизаторов Cisco1900 2900 3900
ИСМ-СРЭ-300-К9	Модуль внутренних служб (ISM) с модулем Services Ready Engine
ПВДМ3-16	16-канальный голосовой DSP-модуль высокой плотности
МЕМ-CF-256U1GB	Обновление Compact Flash с 256 МБ до 1 ГБ для Cisco 1900, 2900, 3900
МЕМ-CF-256U2GB	Обновление Compact Flash с 256 МБ до 2 ГБ для Cisco 1900, 2900, 3900
МЕМ-CF-256U512MB	Обновление CF с 256 МБ до 512 МБ для Cisco 1900, 2900, 3900 ISR
МЕМ-CF-256U4GB	Обновление Compact Flash с 256 МБ до 4 ГБ для Cisco 1900, 2900, 3900
МЕМУСБ-1024ФТ	USB-флеш-токен на 1 ГБ
Лицензии	Описание
Л-СЛ-29-СЕК-К9=	Лицензия Cisco 2900 L-SL-29-SEC-K9 Security E-Delivery PAK для Cisco 2901-2951
L-SL-29-APP-K9	Лицензия Cisco Application Experience License серии ISR 2900 — включает лицензии для: AppX, DATA и WAASX.
L-SL-29-SECNPE-K9	Лицензия Cisco 2900 L-SL-29-SECNPE-K9 SEC без шифрования полезной нагрузки E PAK для Cisco 2901-2951
Л-СЛ-29-УК-К9	Лицензия Cisco 2900 L-SL-29-UC-K9 = PAK электронной доставки унифицированных коммуникаций для Cisco 2901-2951

Получить больше информации

У вас есть вопросы о маршрутизаторе Cisco 2911?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com.

Характеристики

БАРАН 512 МБ (установлено) / 2 ГБ (макс.)

Вес упаковки 35,6 фунта (16,15 кг)

Диапазон влажности при эксплуатации 5 - 85%

Индикаторы состояния Ссылочная активность, мощность

Интерфейсы 3 порта 10Base-T/100Base-TX/1000Base-T — RJ-45 ¦ Управление: 1 консоль — RJ-45 ¦ Управление: 1 консоль — mini-USB Type B ¦ Серийный порт: 1 вспомогательный — RJ-45 ¦ USB: 2 4-контактных USB типа A

Комплект для монтажа в стойку Н/Д

Максимальная рабочая температура 104 °F

Масса 18,1 фунта (8,21 кг)

Минимальная рабочая температура 32 °F

ОС предоставляется IP-база Cisco IOS

Протокол маршрутизации OSPF, IS-IS, BGP, EIGRP, DVMRP, PIM-SM, статическая IP-маршрутизация, IGMPv3, GRE, PIM-SSM, статическая маршрутизация IPv4, статическая маршрутизация IPv6, маршрутизация на основе политик (PBR), MPLS, обнаружение двунаправленной пересылки (BFD), многоадресная рассылка IPv4-to-IPv6

Протокол передачи данных Ethernet, быстрый Ethernet, гигабитный Ethernet

Протокол удаленного управления SNMP, RMON, TR-069

Размеры (Ш × Г × В) 17,2 × 12 × 3,5 дюйма (43,8 × 30,5 × 8,9 см)

Сведения об обслуживании и поддержке Ограниченная гарантия - 90 дней

Сетевой/транспортный протокол IPSec, L2TPv3

Силовое устройство Источник питания - внутренний

Слоты расширения) 4 (всего) / 4 (бесплатно) x EHWIC ¦ 2 (всего) / 1 (бесплатно) x Карта CompactFlash ¦ 1 (всего) / 1 (свободно) x слот расширения ¦ 1 (всего) / 1 (бесплатно) x обслуживание модуль (SM) ¦ 2 (всего) / 2 (свободно) x PVDM

Служба поддержки гарантия 90 дней

Соответствие стандартам CISPR 22, класс A, CISPR 24, EN55024, EN55022, класс A, EN50082-1, AS/NZS 60950-1, ICES-003, класс A, CS-03, R&TTE, FCC CFR47 часть 15, EN300-386, UL 60950-1, IEC 60950-1, EN 60950-1, BSMI CNS 13438, AS/NZS 3548 класс A, CAN/CSA C22.2 № 60950-1, VCCI V-3, EN 61000, TIA/EIA/IS-968

Технология подключения Проводной

Тип корпуса Для монтажа в стойку - модульный - 2U

Тип устройства Маршрутизатор

Требуемое напряжение 120/230 В переменного тока (50/60 Гц)

Флэш-память 256 МБ (установлено) / 8 ГБ (макс.)

Функции Защита брандмауэра, поддержка VPN, поддержка MPLS, поддержка системного журнала, поддержка IPv6, организация взвешенной справедливой очереди на основе классов (CBWFQ), Взвешенное случайное раннее обнаружение (WRED), агент управления веб-службами (WSMA), NetFlow
