Cisco CISCO1941/K9

Каталог

Cisco CISCO1941/K9

Нет отзывов

Модульный маршрутизатор Cisco 1941 Router предназначен для филиалов.

Краткие характеристики

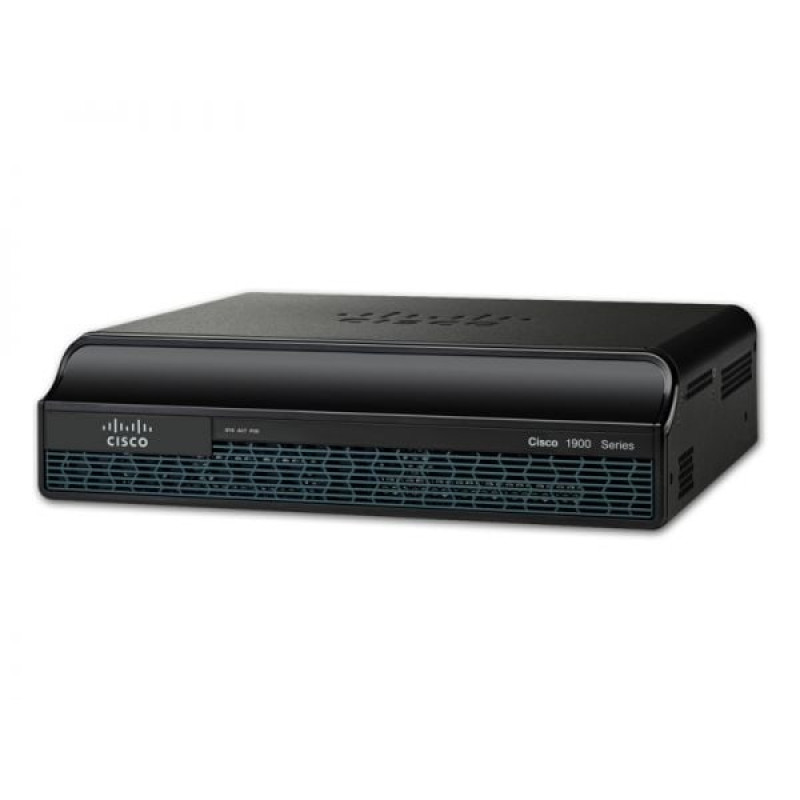

На рис. 1 показан вид спереди маршрутизатора Cisco Router 1941/K9.

CISCO1941/K9

В таблице 1 приведены краткие характеристики CISCO1941/K9.

Код продукта	CISCO1941/K9
Стойки	2 руб.
Интерфейсы	2 встроенных порта Ethernet 10/100/1000: GE0/0 и GE0/1
Слоты расширения)	2 расширенных слота для карт высокоскоростного интерфейса WAN 1 слот модуля внутренних служб
БАРАН	512 МБ (установлено) / 2 ГБ (макс.)
Флэш-память	256 МБ (установлено) / 8 ГБ (макс.)
Размеры	34,3 см х 29,2 см х 8,9 см
Вес упаковки	10,48 кг

информация о продукте

На рис. 2 показаны светодиоды статуй на передней панели 1941/K9, включая три статуи: SYS, ACT и PoE.

CISCO1941/K9 Front LED

В Таблице 2 показано описание области светодиодов на передней панели.

ВЕЛ	Цвет	Описание
СИС	Сплошной зеленый	Сплошной зеленый цвет указывает на нормальную работу.
	Мигающий зеленый	Система загружается или находится в режиме мониторинга ПЗУ.
	Янтарь	Системная ошибка.
	Выключенный	Отключено питание или неисправна системная плата.
ДЕЙСТВОВАТЬ	Зеленый	Постоянно горит или мигает, когда какие-либо пакеты передаются или принимаются через любую глобальную или локальную сеть или при отслеживании активности системы.
PoE	Зеленый	PoE доступен.
PoE	Янтарь	Блок питания не обеспечивает питание PoE.

На рис. 3 показана задняя панель этого маршрутизатора со светодиодами.

CISCO1941/K9 Back LEDs

Примечание:

①	Кенсингтонский замок безопасности	⑤	RU (включить USB-консоль)
②	CF 1	⑥	RU (включить консоль RJ-45)
③	КФ 0	⑦	С (скорость)
④	ISM или WLAN	⑧	Л (ссылка)

В Таблице 3 показано описание области светодиодов на задней панели.

ВЕЛ	Цвет	Описание	Расположение
CF 1	Зеленый	Флэш-память занята.	Задняя панель
	Янтарь	Инициализирован с ошибкой.
	Мигающий зеленый затем выключается	CompactFlash готов к удалению.
КФ 0	Зеленый	Флэш-память занята.	Задняя панель
	Янтарь	Инициализирован с ошибкой.
	Мигающий зеленый затем выключается	CompactFlash готов к удалению.
С (скорость)	1 мигание + пауза	Порт GE работает на скорости 10 Мбит/с.	Задняя панель
	2 мигания + пауза	Порт GE работает на скорости 100 Мбит/с.
	3 мигания + пауза	Порт GE работает на скорости 1000 Мбит/с.
Л (ссылка)	Зеленый	Связь GE установлена.	Задняя панель
Л (ссылка)	Выключенный	Канал GE не установлен.	Задняя панель
RU (консольный порт RJ-45)	Зеленый	Консольный порт RJ-45 активен.	Задняя панель
EN (последовательный консольный порт USB)	Зеленый	Консольный порт USB активен.	Задняя панель

На рис. 4 показаны порты и слоты на задней панели Cisco 1941/K9.

CISCO1941/K9 Back Slots

Примечание:

①	Переключатель включения/выключения	⑦	Компактная вспышка 2
②	Слот HWIC 1	⑧	Слот HWIC 2
③	Входной разъем питания	⑨	последовательный USB-порт
④	AUX-порт	⑩	ГЭ 0/1
⑤	ГЭ 0/0	⑪	USB-порты
⑥	Компактная вспышка 1

·Cisco 1941/K9 поддерживает 2 встроенных слота EHWIC для гибких конфигураций. Он поддерживает два модуля: 1 двойной модуль HWIC-D или одинарный модуль EHWIC/HWIC или 2 одинарный модуль E-HIC/HWIC.

· 2 высокоскоростных порта USB 2.0 обеспечивают еще один механизм защиты токенов и возможности хранения.

· Модель 1941 имеет 2 внешних слота для компактной флэш-памяти с возможностью расширения до 8 ГБ.

На рис. 5 показан внутренний вид Cisco 1941.

Внутри устройства есть пустой слот для памяти, поддерживающий расширение памяти.

CISCO1941/K9 Internal view

Особенности модульности

Cisco 1941 обеспечивает значительно расширенные модульные возможности, обеспечивая защиту инвестиций клиентов.

В Таблице 4 показаны интерфейсы и модули для этого маршрутизатора.

Модели	Описание
ИСМ-СРЭ-300-К9	Модуль внутренних служб (ISM) с модулем Services Ready Engine
МЕМ-CF-256U1GB	Обновление Compact Flash с 256 МБ до 1 ГБ для Cisco 1900, 2900, 3900
МЕМ-CF-256U2GB	Обновление Compact Flash с 256 МБ до 2 ГБ для Cisco 1900, 2900, 3900
МЕМ-CF-256U512MB	Обновление CF с 256 МБ до 512 МБ для Cisco 1900, 2900, 3900 ISR
МЕМ-CF-256U4GB	Обновление Compact Flash с 256 МБ до 4 ГБ для Cisco 1900, 2900, 3900
EHWIC-1GE-SFP-CU	Маршрутизатор Cisco 1900, 2900, 3900 Плата EHWIC WAN EHWIC-1GE-SFP-CU
EHWIC-4ESG	Четырехпортовая интерфейсная карта коммутатора Gigabit Ethernet 10/100/1000 Base-TX для маршрутизаторов Cisco 1900 2900 3900
HWIC-2FE	Плата высокоскоростного интерфейса WAN маршрутизатора Cisco с двумя маршрутизируемыми портами HWIC
ХВИК-1Т	1-портовая плата последовательного интерфейса WAN Плата высокоскоростного интерфейса WAN маршрутизатора Cisco
ХВИК-2Т	2-портовая плата последовательного интерфейса WAN Плата высокоскоростного интерфейса WAN маршрутизатора Cisco
ВВИК3-1МФТ-Т1/Е1	Плата Cisco Voice/WAN VWIC3-1MFT-T1/E1
ВВИК3-2МФТ-Т1/Е1	Голосовая/WAN-карта Cisco VWIC3-2MFT-T1/E1
ВВИК3-1МФТ-Г703	Модуль интерфейса Cisco Voice&WAN T1/E1 VWIC3-1MFT-G703
ВВИК3-2МФТ-Г703	Голосовая/WAN-карта Cisco VWIC3-2MFT-G703

Лицензии

Маршрутизатор Cisco 1941/K9 поддерживает лицензии IOS Technology Package.

В Таблице 5 показаны модели этих лицензий.

Лицензии	Описание
L-SL-19-ДАННЫЕ-K9	Лицензия Cisco 1900 IOS L-SL-19-DATA-K9 = PAK электронной доставки данных для Cisco 1900
Л-СЛ-19-СЕК-К9	Лицензия безопасности для Cisco 1900
L-SL-19-APP-K9	Лицензия AppX с; ДАННЫЕ и WAAS для Cisco серии 1900

Сравните с аналогичными маршрутизаторами

В таблице 6 показано сравнение маршрутизаторов Cisco 1921 и 1941.

Модель	CISCO1921/K9	CISCO1941/K9
Интерфейс	с 2 ГЭ	2 GE
Слот EHWIC	2	2
Слот ISM	0	1
Память	512 МБ (установлено) / 512 МБ (макс.)	512 МБ (установлено) / 2 ГБ (макс.)
Флэш-память	256 МБ (установлено) / 256 МБ (макс.)	256 МБ (установлено) / 8 ГБ (макс.)
Стойка	1U	2U

Получить больше информации

У вас есть вопросы о маршрутизаторе Cisco 1941/K9?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com.

Характеристики

Compact Flash (внешняя) — по умолчанию слот 0: 256 МБ слот 1: нет

DRAM-память 512 МБ (установлено) / 2 ГБ (макс.)

Акустика: звуковая мощность (тип./макс.) 36/55 дБА

Акустика: звуковое давление (тип./макс.) 26/46 дБА

Безопасность УЛ 60950-1 CAN/CSA C22.2 № 60950-1 ЕН 60950-1 АС/НЗС 60950-1 МЭК 60950-1

Варианты источника питания переменный ток, ПОЭ

Вес упаковки 23,1 фунта (10,48 кг)

Влажность от 5 до 95% относительной влажности

Власть 120/230 В переменного тока (50/60 Гц)

Всего встроенных LAN 10/100/1000 2

Встроенное аппаратное криптоускорение (IPSec + SSL) Да

Вход переменного тока Диапазон тока Источник питания переменного 1,5-0,6

входная частота переменного тока 47-63 Гц

Входное напряжение переменного тока 100-240 В~

Высота 4570 м (15000 футов)

Высота стойки 2 руб.

Дополнительный последовательный порт (до 115,2 кбит/с) 1

Импульсный ток на входе переменного тока

Компактная флэш-память (внешняя) — максимум слот 0: 4 ГБ слот 1: 4 ГБ

Консольный порт USB (тип B) (до 115,2 кбит/с) 1

Максимальная мощность с источником питания PoE (только платформа 110 Вт

Максимальная мощность с источником питания переменного тока 110 Вт

Максимальная мощность устройства PoE с блоком питания PoE 80 Вт

Максимальный вес в полной конфигурации 14 фунтов (6,35 кг)

Масса 5,8 кг

Масса с блоком питания POE (без модулей) 12,8 фунтов (5,8 кг)

Масса с блоком питания переменного тока (без модулей) 12 фунтов (5,44 кг)

Монтаж в стойку 19 дюймов. (48,3 см) ОВОС Включено

Настенное крепление (обратитесь к руководству по установке для у Да

Номер детали производителя CISCO1941/K9

Память (DDR2 ECC DRAM) — максимум 2,0 ГБ

Память (код коррекции ошибок DDR2 [ECC] ECC DRAM) — по умолчанию 512 МБ

Поддержка резервного источника питания Нет

Порты на основе RJ-45 2

Порты на основе SFP 0

Последовательный консольный порт (до 115,2 кбит/с) 1

Производитель Сиско Системс, Инк

Протокол маршрутизации OSPF, IS-IS, BGP, EIGRP, DVMRP, PIM-SM, IGMPv3, GRE, PIM-SSM, статическая маршрутизация IPv4, статическая маршрутизация IPv6

Протокол передачи данных Ethernet, быстрый Ethernet, гигабитный Ethernet

Протокол удаленного управления СНМП, РМОН

Размеры (В х Ш х Г) 3,5 дюйма x 13,5 дюйма x 11,5 дюйма (34,3 см x 29,2 см x 8,9 см)

Размеры (ШхГхВ) 34,3 см х 29,2 см х 8,9 см

Расход воздуха Спереди в сторону

Сетевой/транспортный протокол IPSec

Слоты EHWIC 2

Слоты EHWIC двойной ширины (при использовании слота EHWIC двойно 1

Слоты ISM 1 (0 на Cisco 1941W)

Слоты SM двойной ширины 0

Слоты для внешней флэш-памяти USB (тип A) 2

Слоты СМ 0

Соответствие стандартам IEEE 802.3ah, IEEE 802.1ah, IEEE 802.1ag

Стандартная мощность (без модулей) 35 Вт

Телеком ТИА/ОВОС/IS-968 КС-03 АНСИ Т1.101 МСЭ-Т G.823, G.824 ИЭЭЭ 802.3 Директива РТТЕ

Температура -40 - 70 oC (-40 - 158 oF)

Температура-5906 футов (1800 м) макс. высота 0-40°C (32-104°F)

Температура-9843 фута (3000 м) макс. высота 0-25°C (32-77°F)

Тип продукта Маршрутизатор

Фактор формы Внешний - модульный - 2U

Флэш-память 256 МБ (установлено) / 8 ГБ (макс.)

Функции Cisco IOS IP Base, защита брандмауэром, поддержка VPN, поддержка MPLS, поддержка Syslog, поддержка IPv6, взвешенная справедливая организация очередей на основе классов (CBWFQ), взвешенное случайное раннее обнаружение (WRED)

ЭМС 47 CFR, часть 15 ICES-003 Класс А EN55022 Класс А СИСПР22 Класс А AS/NZS 3548 Класс А ВККИ В-3 ЦНС 13438 ЕН 300-386 EN 61000 (Помехоустойчивость) EN 55024, СИСПР 24 EN50082-1
