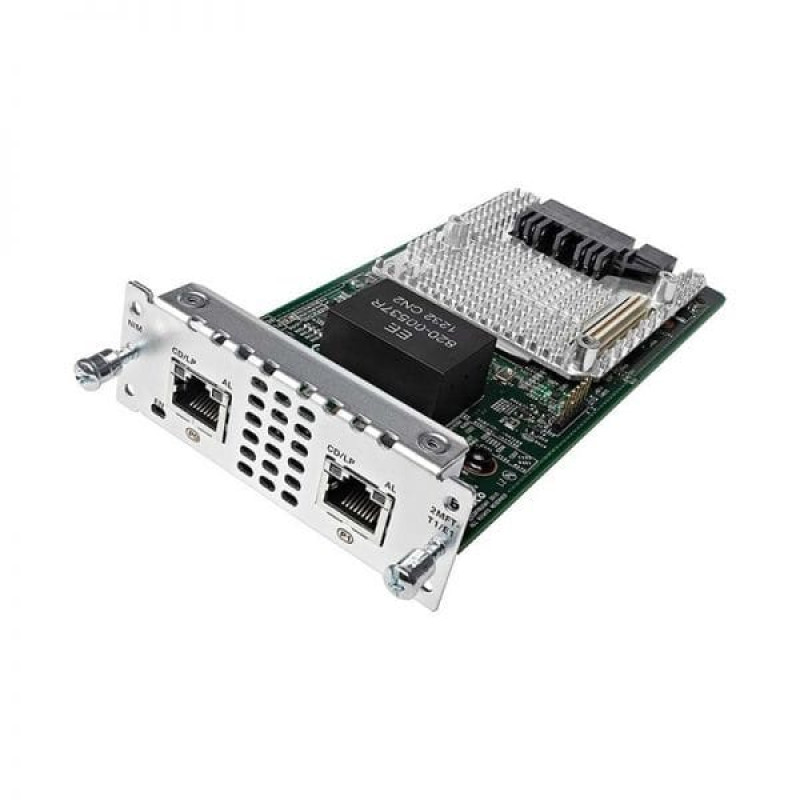

NIM-2MFT-T1/E1

Каталог

NIM-2MFT-T1/E1

Нет отзывов

1-, 2-, 4- и 8-портовые T1/E1 Multiflex Trunk Voice and WAN Network Interface Modules (NIM) Cisco® четвертого поколения поддерживают передачу данных и голосовые приложения на маршрутизаторах с интегрированными сервисами Cisco 4000 . Эти карты сочетают в себе интерфейсную карту WAN (WIC), карту голосового интерфейса (VIC), интерфейс первичной скорости ISDN (PRI), интеграцию доступа по телефонной линии и функции передачи данных по каналам (CE1T1) для обеспечения превосходной гибкости, универсальности и защита инвестиций за счет их многочисленных применений. Клиенты, решившие интегрировать данные и голос в несколько этапов, сохранят свои вложения в интерфейс T1/E1 WAN.

Краткие характеристики

В Таблице 1 показаны краткие характеристики.

Модель	НИМ-2МФТ-Т1/Е1
*Последовательные данные (группа каналов)**	2 на порт
E1 без рамки G.703	Не поддерживается
Сигнализация, связанная с голосовым каналом (CAS) (ds0-group)**	24 на порт (T1) 31 на порт (E1) 1 на временной интервал
PRI (при-группа)*	1 на порт
Бросьте и вставьте (тдм-групп)	24 на порт (T1) 31 на порт (E1) 1 на временной интервал
Размеры (В х Ш х Г)	1,25 х 3,50 х 7,24 дюйма (3,18 х 8,89 х 18,39 см)

* группа каналов относится к объединению одного или нескольких временных интервалов в одно последовательное соединение с фреймами управления каналом передачи данных высокого уровня (HDLC) для подключения IP-трафика данных. Это подключение используется для последовательных подключений к глобальной сети HDLC, Frame Relay и Multilink PPP (MLPPP).

** Группа ds0 относится к объединению одного или нескольких временных интервалов в одно голосовое соединение TDM с использованием CAS, например, службы «ухо и рот» (E&M), станции обмена валюты (FXS) или пункта обмена валюты (FXO). Это соединение используется для соединений TDM PBX или PSTN и обычно развертывается только на T1.

*** pri-группа относится к объединению двух или более временных интервалов в одно соединение TDM с использованием сигнализации ISDN. Это соединение обычно используется для голосовых соединений TDM PBX или PSTN на T1 и E1, а также для соединений WAN для передачи данных на E1. Каждый вызов в PRI индивидуально указывается как голосовой вызов или вызов данных с возможностью однонаправленного канала ISDN, доставляемой вместе с вызовом. Сигнализация осуществляется по D-каналу, который всегда является каналом 24 на T1 и каналом 31 на E1.

**** tdm-group относится к перекрестному соединению одного или нескольких временных интервалов от одного интерфейса TDM к другому. Это соединение используется для подготовки каналов от разных точек доступа к комбинированному восходящему каналу T1 или E1. Поскольку маршрутизатор просто осуществляет перекрестное соединение, а не интерпретирует и не направляет трафик от входного интерфейса к выходному интерфейсу, тип трафика (голос и данные) прозрачен для маршрутизатора.

Решение

Как использовать этот продукт для создания сети для малого бизнеса (требуется маршрутизатор и голосовой модуль)?

См. здесь : Параметры сети SMB

Получить дополнительную информацию _ _

У вас есть вопросы о NIM-2MFT-T1/E1?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com .

Характеристики

E1 без рамки G.703 Не поддерживается

PRI (при-группа) 1 на порт

Бросьте и вставьте (tdm-группа) 24 на порт (T1) 31 на порт (E1) 1 на временной интервал

Входной уровень +1 дБ0 до -24 дБ0

Выходной уровень (расширение линии [LBO]) 0, -7,5 или -15 дБ

интерфейс DCE G.704 или структурированный

Интерфейс DTE (режим VIC) G.704 или структурированный

Интерфейс DTE (режим WIC) Дробное обслуживание

Интерфейс оборудования для передачи данных (DCE) G.704 или структурированный

Интерфейс оборудования терминала данных (DTE) (режим WIC) Дробное обслуживание

Код линии Альтернативная инверсия меток (AMI) и двоичная замена 8-нулей (B8ZS)

Кодирование Биполярная тройка высокой плотности (HDB3)

Масса 0,42 фунта (191 г)

Национальные биты E1 Фиксированный (ненастраиваемый)

Относящийся к окружающей среде ● Рабочая температура: от 0 до 50°C (от 32 до 122°F) ● Температура хранения: от -20 до +65°C (от -4 до 148°F) ● Относительная влажность: от 10 до 85 % без конденсации при работе; от 5 до 95 % без конденсации, в нерабочем состоянии

Плотность AMI Применяется для nx каналов со скоростью 56 кбит/с.

Получить битрейт 2,048 Мбит/с ±100 бит/с/50 стр/мин

Последовательные данные (группа каналов) 2 на порт

Размеры (В х Ш х Г) 1,25 х 3,50 х 7,24 дюйма (3,18 х 8,89 х 18,39 см)

Сигнализация, связанная с голосовым каналом (CAS) (группа ds0) 24 на порт (T1) 31 на порт (E1) 1 на временной интервал

Скорость передачи 2,048 Мбит/с ±100 бит/с/50 стр/мин

Скорость передачи данных 1,984 Мбит/с (кадровый режим) на порт E1

Соответствие E1 (неполный список) ● TBR4, TBR12 и TBR13 ● МСЭ-Т G.703, G.704, G.823 и I.431 ● S016 (Австралия)

Соответствие T1 (неполный список) ● TIA-968-A ● КС-03 ● Джейт ● АНСИ Т1.403

Тактирование Внутренний и петлевой (восстановлен из сети)

Формат кадрирования D4 (суперкадр [SF]) и расширенный суперкадр (ESF)
