C6800-32P10G=

Нет отзывов

Коммутаторы семейства Cisco Catalyst 6800 предлагают различные модули 10-Gigabit Ethernet. Работая вместе с Catalyst 6500-E/6807-XL Supervisor Engine 2T/2TXL (VS-S2T-10G и VS-S2T-10GXL), они могут удовлетворять различные потребности развертывания в кампусе. Семейство включает три модуля: 32-портовый, 16-портовый и 8-портовый оптоволоконный модуль Catalyst 6800 10-Gigabit Ethernet. C6800-32P10G= — это 32-портовый 10-гигабитный оптоволоконный модуль Catalyst 6800, который обеспечивает восемь портов 40G, тридцать два порта 1G или тридцать два порта приемопередатчика 10G.

Краткие характеристики

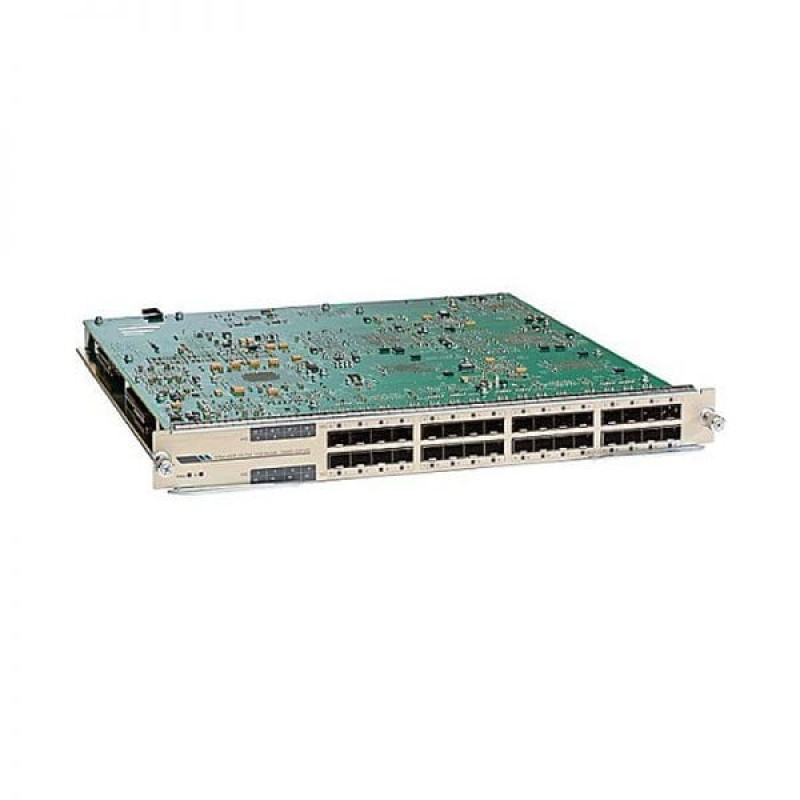

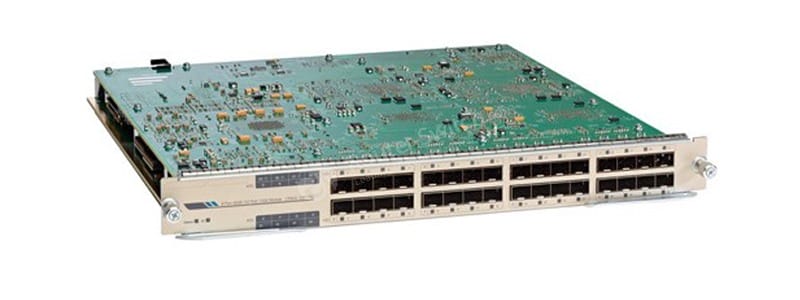

На рис. 1 показан оптоволоконный модуль серии 6800 с 32 портами 10 Gigabit Ethernet.

В Таблице 1 показаны краткие характеристики.

Код продукта	К6800-32П10Г=
Портов на модуль	· 32 порта — тридцать два порта 1G, или тридцать два порта 10G, или восемь портов 40G. ·Порты нумеруются слева направо. · Верхний ряд имеет порты с нечетными номерами от 1 до 31. · Нижний ряд имеет четные номера портов от 2 до 32. ·4 группы портов. Диапазоны портов на группу портов: ·1, 3, 5, 7, 9,11, 13, 15 ·2, 4, 6, 8, 10, 12, 14, 16 ·17, 19, 21, 23, 25, 27, 29, 31 ·18, 20, 22, 24, 26, 28, 30, 32
Подключение объединительной платы	Пропускная способность объединительной платы 160 Гбит/с в 6807XL; Пропускная способность объединительной платы 80 Гбит/с в шасси 6500-E
Поддержка шасси/слота	Может занимать слоты 1-2 и 5-7 в Cisco Catalyst 6807-XL. Может занимать любой слот в Cisco Catalyst 6503E, 6504E, 6506E, 6509E и 6509-VE. Может занимать слоты 1–6 и 9–13 в Cisco Catalyst 6513-E.
Распределенная пересылка и производительность	Поставляется с установленными на заводе двумя (2) дочерними платами DFC4-E или DFC4-EXL.
Максимальный размер кадра	До 9216 байт на кадр
Уровень переподписки модуля	· Превышение лимита подписки 2:1 в шасси Cisco Catalyst 6807-XL. (Когда используются все тридцать два порта 10G.) · Превышение лимита подписки 4:1 в шасси Cisco Catalyst 6500 серии E. (При использовании всех тридцати двух портов 10G.)
Поддержка Supervisor Engine	Супервайзер Двигатель 2Т-10ГЭ Супервизор Двигатель 6T
Поддержка программного обеспечения	С Supervisor Engine 2T-10GE — Cisco IOS версии 15.2(1)SY или более поздней версии С Supervisor Engine 6T — Cisco IOS версии 15.3(1)SY или выше
Скорость канала ткани	В шасси Cisco Catalyst 6807-XL — 160 ГБ в секунду В шасси Cisco Catalyst серии 6500-E — 80 ГБ в секунду
поддержка рефлектометра	Поддерживается трансиверами GLC-T (1G Copper SFP)
Поддержка цифрового оптического мониторинга (DOM)	Трансиверы 1G с поддержкой DOM и трансиверы 10G Fiber SFP/SFP+
Тип разъема порта	LC (оптический) или RJ-45 (медный) в зависимости от установленного приемопередатчика SFP. В зависимости от расстояния между конечными портами могут использоваться разные приемопередатчики QSFP+.
Размеры (В х Ш х Г)	1,73 х 15,4 х 16,4 дюйма (4,39 х 39,11 х 41,65 см)
Масса	14,33 фунта (6,5 кг)

информация о продукте

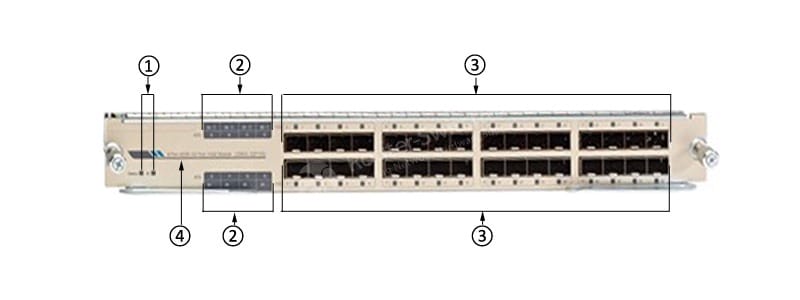

На рис. 2 показана передняя панель модуля Ethernet C6800-32P10G=.

Примечание:

①	Светодиоды состояния и идентификации
②	Идентификаторы портов 40G
③	Порты 10G (всего восемь групп портов)
④	RFID

· Наклейка на лицевой панели модуля идентифицирует его как C6800-32P10G или C6800-32P10G-XL в зависимости от того, установлена ли в модуле дочерняя плата WS-F6K-DFC4-E или WS-F6K-DFC4-EXL.

Аксессуары

В таблице 2 показаны рекомендуемые элементы для C6800-32P10G=.

Категория	Модель	Описание
Варианты 10G SFP	SFP-10G-LRM	SFP-модуль 10GBASE-LRM
Варианты 10G SFP	СФП-10Г-ЗР	10GBase-ZR Оптический трансивер, SFP+, 10G, одномодовый модуль (1550 нм, 80 км, LC)
Опции КЗС	GLC-BX-U	1000BASE-BX SFP, 1310 нм
	GLC-SX-MMD	Модуль приемопередатчика Cisco GLC-SX-MMD 1000BASE-SX SFP, MMF, 850 нм, DOM
	GLC-ZX-SMD	Модуль приемопередатчика Cisco GLC-ZX-SMD 1000BASE-ZX SFP, SMF, 1550 нм, DOM

Сравните с аналогичными товарами

В таблице 3 показано сравнение C6800-32P10G=, C6800-16P10G-XL и C6800-8P10G=.

Код продукта	К6800-32П10Г=	C6800-16P10G-XL	К6800-8П10Г=
порты 10GE	32 порта 1GE или 10GE	16 портов 1GE или 10GE	8 портов 1GE или 10GE
Группы портов	4 группы портов	2 группы портов (нет данных)	2 группы портов (нет данных)
Режим производительности	Да на группу портов	Да на группу портов	Н/Д
Переключить соединение с тканью	160 Гбит/с в шасси 6807-XL 80 Гбит/с в шасси 6500-E	80 Гбит/с в шасси 6807-XL и 6500-E	80 Гбит/с в шасси 6807-XL и 6500-E

Характеристики

Влажность (RH) окружающей среды (без конденсации) от 10 до 90 процентов

Масса 14,33 фунта (6,5 кг)

Рабочая высота Сертифицировано для работы: от 0 до 6500 футов (от 0 до 2000 м) Разработан и испытан для эксплуатации: от -200 до 10 000 футов (от -60 до 3000 м)

Рабочая Температура Сертифицировано для работы: от 32° до 104°F (от 0° до 40°C) Разработан и испытан для работы: от 32° до 130°F (от 0° до 55°C)

Размеры (В х Ш х Г) 1,73 х 15,4 х 16,4 дюйма (4,39 х 39,11 х 41,65 см)
