WS-X6716-10G-3CXL (USED)

Каталог

Нет отзывов

WS-X6716-10G-3CXL состоит из модуля линейной карты с 16 X2 10 Gigabit Ethernet оптоволоконными портами только для серии Cisco Catalyst 6500. WS-X6716-10G-3CXL, оснащенный WS-X6716-10G и WS-F6700-DFC3CXL и в первую очередь предназначенный для Supervisor Engine 720 с дочерней платой 3CXL для поддержки системы виртуальной коммутации (VSS) 1440 Cisco 6500. WS-X6716-10G-3CXL идеально подходит для объединения локальных сетей в кампусе и доступа к центру обработки данных. Пользователи могут настроить 4 группы портов по 4 порта в каждой, причем каждая группа портов может работать либо в режиме переподписки, либо в режиме производительности. В режиме производительности можно использовать до 4 портов 10 Gigabit Ethernet для создания канала виртуального коммутатора в VSS.

Краткие характеристики

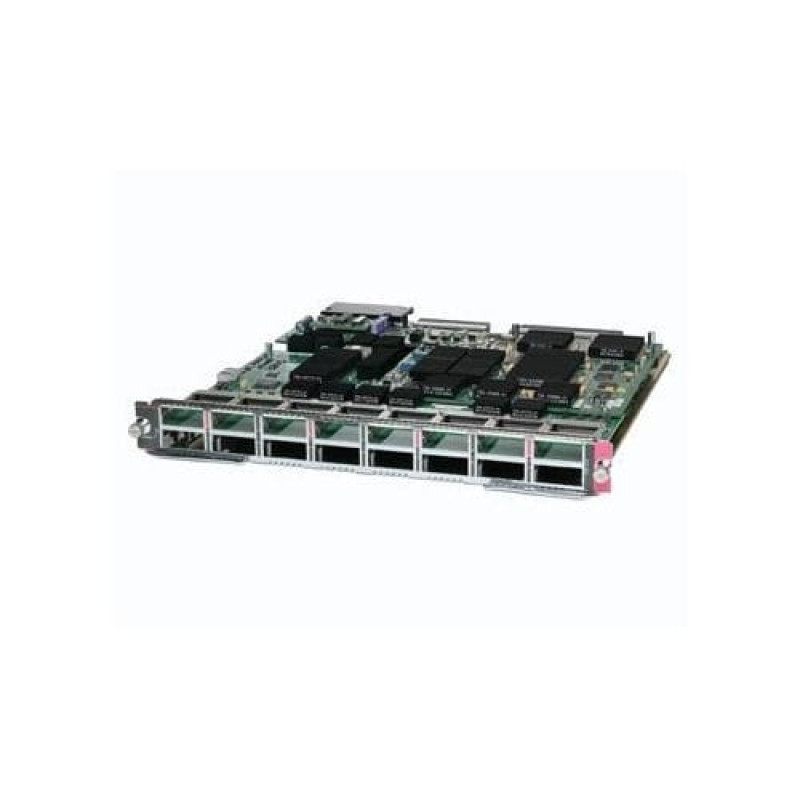

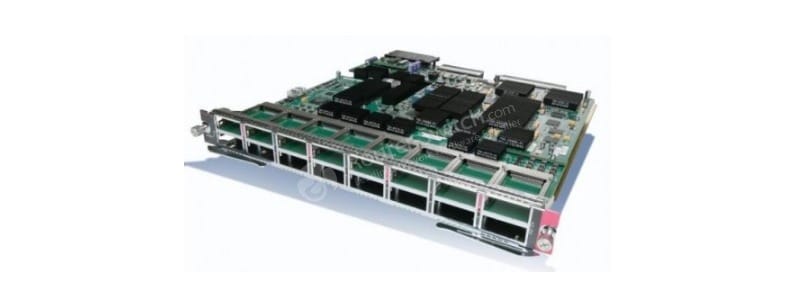

На рис. 1 показан внешний вид WS-X6716-10G-3CXL.

WS-X6716-10G- 3CXL Appearance

В Таблице 1 показаны краткие характеристики.

Код продукта	WS-X6716-10G-3CXL
Особенность	16-портовый оптоволоконный модуль 10GbE
Порты	16
Оптика	Х2
Переключить соединение с тканью	40 Гбит/с (80 Гбит/с, полный дуплекс)
Переподписка	4:1
Экспедиционный двигатель	● WS-X6716-10G-3CXL: оснащен DFC3CXL для распределенной переадресации, поддерживает 1 миллион маршрутов.
Очереди	Режим сверхподписки: ● Прием: 1p7q2t на порт ● Передача: 1p7q4t на группу портов Режим производительности: ● Прием: 8q4t на порт ● Передача: 1p7q4t на порт
Механизмы очередей	● Сопоставление очередей на основе CoS ● Отображение очередей на основе DSCP
Планировщик	Режим сверхподписки: ● ДВРР ● КРАСНЫЙ Режим производительности: ● ДВРР ● КРАСНЫЙ ● SRR на выходе
Буферы портов	Режим сверхподписки: ● 90 МБ на группу портов Режим производительности: ● 200 МБ на порт
Аппаратная многоадресная репликация (Слой 2)	● Вход и выход ● Приблизительно 20 ГБ на механизм репликации. ● 2 механизма репликации на модуль
Аппаратная многоадресная репликация (Слой 3)	● Вход и выход ● Приблизительно 20 ГБ на механизм репликации. ● 2 механизма репликации на модуль
Поддержка Jumbo-кадров для мостовых и маршрутизируемых пакетов	До 9216 байт
Максимальная плотность портов на шасси	130 портов (9-слотовое шасси)
Максимальная плотность портов на VSS	260 портов
Может использоваться для формирования канала виртуального коммутатора	● Режим производительности: Да (поддерживается в последующих версиях программного обеспечения) ● Режим сверхподписки: Нет
Поддерживаемые модули Supervisor	Cisco Catalyst серии 6500 Virtual Switching Supervisor Engine 720 с восходящими каналами 10GE или Supervisor Engine 720 с любым PFC (шасси будет работать в режиме наименьшего общего знаменателя)
Поддерживаемое шасси	● Любое шасси Cisco Catalyst 6500 серии E, включая шасси 6503-E, 6504-E, 6506-E, 6509-E, 6509-VE и C6509-NEB-A с двумя блоками вентиляторов (совместимость с NEBS: рабочая температура до 55°С), или; ● Шасси другой серии с кассетой вентиляторов 2, включая Cisco Catalyst 6506, 6509, 6513 и C6509-NEB-A с одной кассетой вентиляторов (несовместимые с NEBS: рабочая температура до 40°C) ● Не поддерживается в шасси Cisco Catalyst 6503, отличном от серии E, и шасси серии 7600.
Требования к слоту	● Может занимать любой слот в любом шасси Cisco Catalyst 6503-E, 6504-E, 6506, 6506-E, 6509, 6509-E, 6509-VE или 6509-NEB-A. ● Может занимать только слоты с 9 по 13 в корпусе Cisco Catalyst 6513.
Встроенная память	1 ГБ по умолчанию

Сравните с аналогичными товарами

В таблице 2 показано сравнение WS-X6716-10T-3C , WS-X6716-10T-3CXL, WS-X6716-10G-3C и WS-X6716-10G-3CXL .

Код продукта	WS-X6716-10T-3C	WS-X6716-10T-3CXL	WS-X6716-10G-3C	WS-X6716-10G-3CXL
Описание	Cisco Catalyst 6500 16-портовый медный модуль 10 Gigabit Ethernet с DFC3C	Cisco Catalyst 6500 16-портовый медный модуль 10 Gigabit Ethernet с DFC3CXL	Cisco Catalyst 6500 16-портовый модуль 10 Gigabit Ethernet с DFC3C, требуется X2	Cisco Catalyst 6500 16-портовый модуль 10 Gigabit Ethernet с DFC3CXL, требуется X2

В таблице 3 показано сравнение DFC3C и DFC3CXL.

Особенность	DFC3C	DFC3CXL
Маршруты IPv4	256 000	1 000 000
Маршруты IPv6	128000	500 000
Записи NetFlow	128000	256 000
Рефлексивные списки контроля доступа (ACL)	128000	256 000

Получить больше информации

У вас есть вопросы о WS-X6716-10G-3CXL?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com .

Характеристики

ЕТСИ ● ETS 300 019-2-1, класс 1.1 Хранение ● ETS 300 019-2-2, класс 2.1 и 2.2 Транспортировка ● ETS 300 019-2-3, класс 3.1E для стационарного использования

Индикаторы ● Статус: зеленый (работает), красный (неисправность) и оранжевый (загрузка модуля). ● Связь: зеленый (порт включен и подключен), оранжевый (порт отключен) и не горит (порт включен, но не подключен)

Соответствие нормативным требованиям Модули Cisco Catalyst серии 6500 10 Gigabit Ethernet при установке в систему соответствуют следующим стандартам электромагнитной совместимости и безопасности: Стандарты ЭМС: ● FCC, часть 15 (CFR 47), класс A ● ICES-003 Класс А ● VCCI класс А ● EN55022 Класс А ● EN55024 ● СИСПР24 ● СИСПР 22 Класс А ● AS/NZS CISPR 22, класс A ● ETS 300 386 ● КН 22 Класс А ● EN 50082-1 ● EN61000-3-2 ● EN61000-3-3 ● EN61000-6-1 ● CNS13438 Класс А ● Серия KN6100 -4 Стандарты безопасности: ● UL 60950-1 ● CAN/CSA C22.2 № 60950 ● EN 60950-1 ● МЭК 60950-1 ● AS/NZS 60950-1 ● МЭК 60825 класс 1 ● EN 60825 класс 1 ● 21CFR 1040

Стандартные протоколы IEEE 802.1d, IEEE 802.1p, IEEE 802.1Q, IEEE 802.1S, IEEE 802.1W, IEEE 802.3x, IEEE 802.3AD, IEEE 802.3ae, IEEE 802.3ak, IEEE 802.3AQ и IEEE 802.

Требования к питанию ● WS-X6716-10T-3C: 509,3 Вт (12,1 А при 42 В) ● WS-X6716-10T-3CXL: 538,7 Вт (12,8 А при 42 В) ● WS-X6716-10G-3C: 457,8 Вт (10,9 А при 42 В) ● WS-X6716-10G-3CXL: 487,2 Вт (11,6 А при 42 В) ● WS-X6708-10G-3C: 444,36 Вт (10,58 А при 42 В) ● WS-X6708-10G-3CXL: 473,76 Вт (11,28 А при 42 В) ● WS-X6704-10GE с DFC3CXL: 362,46 Вт (8,63 А при 42 В) ● WS-X6704-10GE с DFC3C: 333,06 Вт (7,93 А при 42 В) ● WS-X6704-10GE с DFC3BXL: 402,36 Вт (9,58 А при 42 В) ● WS-X6704-10GE с DFC3B: 377,16 Вт (8,98 А при 42 В) ● WS-X6704-10GE с DFC3A: 389,76 Вт (9,28 А при 42 В) ● WS-X6704-10GE с CFC: 295,26 Вт (7,03 А при 42 В)

Управление сетью ● ETHERLIKE-MIB (RFC 1643) ● IF-MIB (RFC 1573) ● MIB моста (RFC 1493) ● CISCO-STACK-MIB ● CISCO-VTP-MIB ● CISCO-CDP-MIB ● RMON MIB (RFC 1757) ● CISCO-PAGP-MIB ● CISCO-STP-РАСШИРЕНИЯ-MIB ● CISCO-VLAN-МОСТ-MIB ● CISCO-VLAN-ЧЛЕНСТВО-MIB ● СУЩНОСТЬ-MIB (RFC 2037) ● HC-RMON ● RFC1213-MIB (MIB-II) ● СМОН-МИБ

Уровни критериев NEBS SR-3580, выпуск 3, июнь 2007 г. (GR-63-CORE, выпуск 3 и GR-1089-CORE, выпуск 4)

Условия окружающей среды Рабочая Температура: ● Сертифицировано агентством для работы: от 32 до 104°F (от 0 до 40°C) ● Разработан и испытан для работы при температуре от 32 до 130°F (от 0 до 55°C) ● Температура хранения: от –40 до 75°C (от –40 до 167°F) ● Относительная влажность: от 10 до 90 процентов, без конденсации. Рабочая высота: ● Сертификат агентства для эксплуатации: от –150 до 2000 м (от –500 до 6500 футов) ● Разработан и испытан для работы на высоте от –150 до 3000 м (от –500 до 10 000 футов)

Физические характеристики ● Занимает один слот в шасси Cisco Catalyst серии 6500 или шасси Cisco серии 7600. ● Размеры (В x Ш x Г): 1,2 x 14,4 x 16 дюймов (3,0 x 35,6 x 40,6 см) ● Вес: ◦ Cisco Catalyst 6708 и 6716: 13 фунтов без компонентов X2; ¼ фунта за каждый X2 ◦ Cisco Catalyst 6704: 10 фунтов без компонентов XENPAK и DFC; 2/3 фунта за каждый XENPAK
