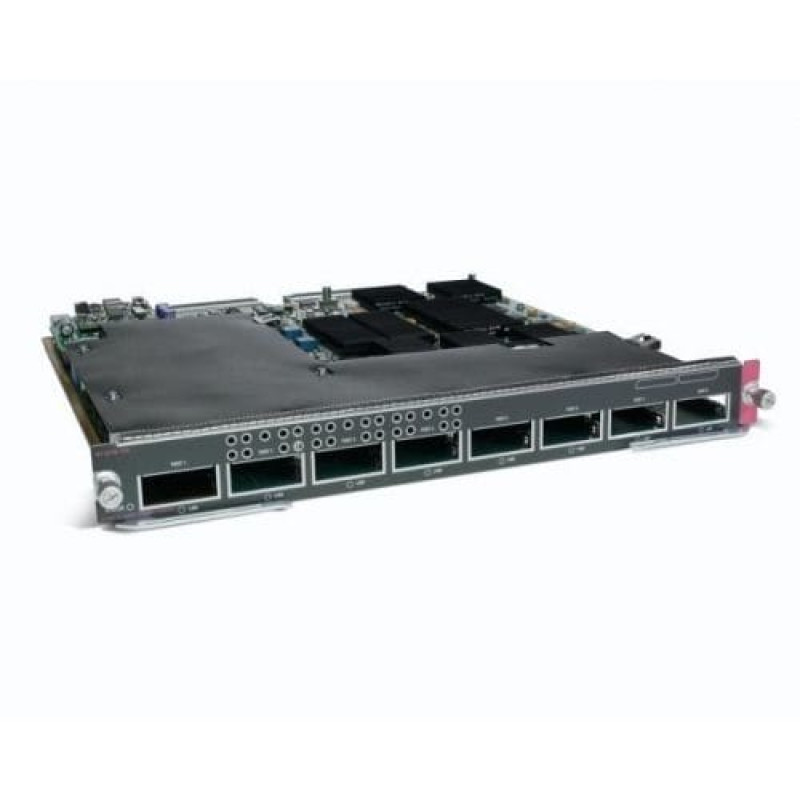

WS-X6708-10G-3CXL (USED)

Каталог

Нет отзывов

Ethernet-модуль Cisco 7600 / Catalyst 6500 8-портовый модуль 10 Gigabit Ethernet с DFC3CXL (требуется X2).

Существует две версии 8-портового модуля Catalyst 6500 10 Gigabit Ethernet:

• 8-портовый модуль 10 Gigabit Ethernet с платой распределенной пересылки 3C (DFC3C)

• 8-портовый модуль 10 Gigabit Ethernet с картой распределенной пересылки 3C (DFC3CXL)

Оба модуля содержат базовую плату WS-X6708-10GE и карту распределенной переадресации. Базовый модуль поддерживает до восьми подключаемых оптических модулей X2 и имеет соединение со скоростью 40 Гбит/с с коммутационной сетью и, следовательно, имеет превышение лимита подписки 2:1. Плата распределенной переадресации обеспечивает аппаратное изучение MAC-адресов и пересылает трафик со скоростью 48 млн пакетов в секунду. 8-портовый модуль 10 Gigabit Ethernet может демонстрировать локальную коммутацию 60 Гбит/с. Помимо увеличенной плотности портов, он также имеет увеличенную буферизацию портов и улучшенные механизмы очередей и планирования для управления перегрузками.

Краткие характеристики

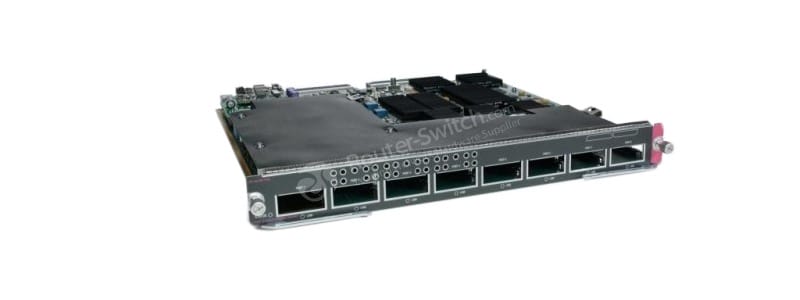

На рис. 1 показан внешний вид WS-X6708-10G-3CXL.

WS-X6708-10G-3CXL Appearance

В Таблице 1 показаны новые функции 8-портового модуля Catalyst 6500 10 Gigabit Ethernet.

Особенность	Описание	Преимущества
Увеличенная плотность портов	8 портов на модуль До 64 портов на шасси	Консолидация шасси для агрегации пропускной способности
Увеличенная буферизация портов	200 МБ на порт	Более эффективные трансмиссии для дальнемагистральных соединений
Новый планировщик	Shaped Round Robin (SRR) на выходе	Более эффективная обработка пульсирующего трафика
Новый механизм очередей	Отображение очередей на основе кодовых точек дифференцированных услуг (DSCP)	Позволяет формировать входящие и исходящие очереди на основе TOS уровня 3 и обеспечивает более детализированные классы трафика.
Увеличенная память	По умолчанию 1 ГБ DRAM	Хранение большой таблицы переадресации

Сравните с аналогичными товарами

В таблице 2 показано сравнение DFC3C и DFC3CXL.

	DFC3C	DFC3CXL
Маршруты IPv4	256 000	1 000 000
Маршруты IPv6	128000	500 000
Записи NetFlow	128000	256 000
Рефлексивные списки контроля доступа (ACL)	128000	256 000

В таблице 3 показано сравнение WS-X6708-10G-3C и WS-X6708-10G-3CXL.

Код продукта	WS-X6708-10G-3C	WS-X6708-10G-3CXL
Описание	Cisco Catalyst 6500 8-портовый модуль 10 Gigabit Ethernet с DFC3C, требуется X2	Cisco Catalyst 6500 8-портовый модуль 10 Gigabit Ethernet с DFC3CXL, требуется X2

Характеристики

ЕТСИ ● ETS 300 019-2-1, класс 1.1 Хранение ● ETS 300 019-2-2, класс 2.1 и 2.2 Транспортировка ● ETS 300 019-2-3, класс 3.1E для стационарного использования

Индикаторы ● Статус: зеленый (работает), красный (неисправность) и оранжевый (загрузка модуля). ● Связь: зеленый (порт включен и подключен), оранжевый (порт отключен) и не горит (порт включен, но не подключен)

Соответствие нормативным требованиям Модули Cisco Catalyst серии 6500 10 Gigabit Ethernet при установке в систему соответствуют следующим стандартам электромагнитной совместимости и безопасности: Стандарты ЭМС: ● FCC, часть 15 (CFR 47), класс A ● ICES-003 Класс А ● VCCI класс А ● EN55022 Класс А ● EN55024 ● СИСПР24 ● СИСПР 22 Класс А ● AS/NZS CISPR 22, класс A ● ETS 300 386 ● КН 22 Класс А ● EN 50082-1 ● EN61000-3-2 ● EN61000-3-3 ● EN61000-6-1 ● CNS13438 Класс А ● Серия KN6100 -4 Стандарты безопасности: ● UL 60950-1 ● CAN/CSA C22.2 № 60950 ● EN 60950-1 ● МЭК 60950-1 ● AS/NZS 60950-1 ● МЭК 60825 класс 1 ● EN 60825 класс 1 ● 21CFR 1040

Стандартные протоколы IEEE 802.1d, IEEE 802.1p, IEEE 802.1Q, IEEE 802.1S, IEEE 802.1W, IEEE 802.3x, IEEE 802.3AD, IEEE 802.3ae, IEEE 802.3ak, IEEE 802.3AQ и IEEE 802.

Требования к питанию ● WS-X6716-10T-3C: 509,3 Вт (12,1 А при 42 В) ● WS-X6716-10T-3CXL: 538,7 Вт (12,8 А при 42 В) ● WS-X6716-10G-3C: 457,8 Вт (10,9 А при 42 В) ● WS-X6716-10G-3CXL: 487,2 Вт (11,6 А при 42 В) ● WS-X6708-10G-3C: 444,36 Вт (10,58 А при 42 В) ● WS-X6708-10G-3CXL: 473,76 Вт (11,28 А при 42 В) ● WS-X6704-10GE с DFC3CXL: 362,46 Вт (8,63 А при 42 В) ● WS-X6704-10GE с DFC3C: 333,06 Вт (7,93 А при 42 В) ● WS-X6704-10GE с DFC3BXL: 402,36 Вт (9,58 А при 42 В) ● WS-X6704-10GE с DFC3B: 377,16 Вт (8,98 А при 42 В) ● WS-X6704-10GE с DFC3A: 389,76 Вт (9,28 А при 42 В) ● WS-X6704-10GE с CFC: 295,26 Вт (7,03 А при 42 В)

Управление сетью ● ETHERLIKE-MIB (RFC 1643) ● IF-MIB (RFC 1573) ● MIB моста (RFC 1493) ● CISCO-STACK-MIB ● CISCO-VTP-MIB ● CISCO-CDP-MIB ● RMON MIB (RFC 1757) ● CISCO-PAGP-MIB ● CISCO-STP-РАСШИРЕНИЯ-MIB ● CISCO-VLAN-МОСТ-MIB ● CISCO-VLAN-ЧЛЕНСТВО-MIB ● СУЩНОСТЬ-MIB (RFC 2037) ● HC-RMON ● RFC1213-MIB (MIB-II) ● СМОН-МИБ

Уровни критериев NEBS SR-3580, выпуск 3, июнь 2007 г. (GR-63-CORE, выпуск 3 и GR-1089-CORE, выпуск 4)

Условия окружающей среды Рабочая Температура: ● Сертифицировано агентством для работы: от 32 до 104°F (от 0 до 40°C) ● Разработан и испытан для работы при температуре от 32 до 130°F (от 0 до 55°C) ● Температура хранения: от –40 до 75°C (от –40 до 167°F) ● Относительная влажность: от 10 до 90 процентов, без конденсации. Рабочая высота: ● Сертификат агентства для эксплуатации: от –150 до 2000 м (от –500 до 6500 футов) ● Разработан и испытан для работы на высоте от –150 до 3000 м (от –500 до 10 000 футов)

Физические характеристики ● Занимает один слот в шасси Cisco Catalyst серии 6500 или шасси Cisco серии 7600. ● Размеры (В x Ш x Г): 1,2 x 14,4 x 16 дюймов (3,0 x 35,6 x 40,6 см) ● Вес: ◦ Cisco Catalyst 6708 и 6716: 13 фунтов без компонентов X2; ¼ фунта за каждый X2 ◦ Cisco Catalyst 6704: 10 фунтов без компонентов XENPAK и DFC; 2/3 фунта за каждый XENPAK
