VS-S2T-10G-XL

Нет отзывов

VS-S2T-10G-XL — модуль супервизора Cisco Catalyst серии 6500 2T XL. Supervisor Engine 2T предназначен для обеспечения более высокой производительности, лучшей масштабируемости и расширенных аппаратных функций. В Supervisor Engine 2T интегрирована высокопроизводительная коммутационная матрица с пропускной способностью 2 Тбит/с, обеспечивающая коммутационную способность 80 Гбит/с на каждый слот на всех шасси Cisco Catalyst серии 6500 E. Этот VS-S2T-10G-XL аналогичен VS-S2T-10G-XL=. VS-S2T-10G-XL= является запасным.

Краткие характеристики

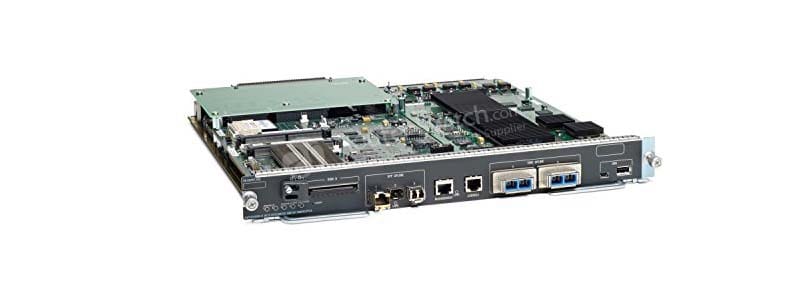

На рис. 1 показан внешний вид VS-S2T-10G-XL.

В Таблице 1 показаны краткие характеристики.

Код продукта	VS-S2T-10G-XL
Совместимость шасси	Поддерживается на всех шасси Catalyst 6500 серии E и шасси Catalyst 6807-XL.
Переключатель ткани	2,08 Тбит/с Crossbar Switch Fabric с 26 каналами Fabric
Программная совместимость	12,2(50)СЯ
Восходящие порты (от PORT 1 до PORT 5)	· Пять восходящих портов: · Два порта 10GBASE-X · Три порта 1000BASE-X ·Каждый порт восходящей связи имеет связанный с ним индикатор связи.
Консольные порты	Один консольный порт (RJ-45)
Компактная вспышка	1 ГБ
ДРАМ	2 ГБ для Lite и XL (обновление до 4 ГБ с увеличением памяти на 2 ГБ (2+2)
энергонезависимая память	4 МБ
коммутационная способность	до 80 Гбит/с на слот коммутационной емкости на шасси E-Series
Маршруты	1024 КБ (IPv4) 512 КБ (IPv6)
Записи сетевого потока	512К
Классификация уровня 3 и маркировка записей управления доступом (ACE)	256 КБ для QOS/безопасности
Ограничители скорости уровня 2	20 вход/6 выход
Записи ACL безопасности	256 КБ для QOS/безопасности
Требуемая мощность (при 42 В постоянного тока)	10,71 А
Размеры (В х Ш х Г)	1,73 х 14,4 х 16,0 дюймов (4,4 х 36,6 х 40,6 см). Занимает один слот в корпусе
Масса	12,0 фунтов (5,44 кг)

информация о продукте

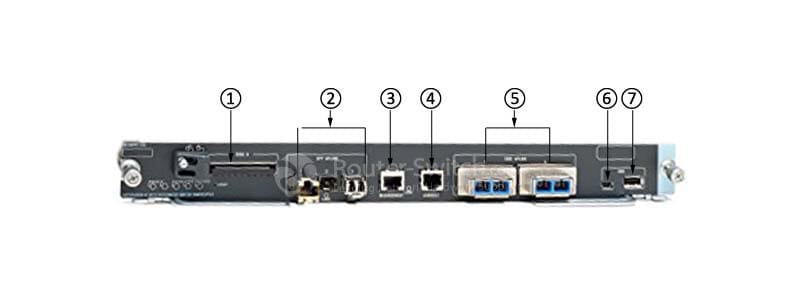

На рис. 2 показана передняя панель VS-S2T-10G-XL.

Примечание:

①	Слот PCMCIA
②	Порты 1000BASE-X UPLINK (требуются приемопередатчики SFP)
③	порт УПРАВЛЕНИЯ
④	КОНСОЛЬНЫЙ порт
⑤	Порты 10GBASE-X UPLINK (требуются трансиверы X2
⑥	USB-порт
⑦	Порт в настоящее время не поддерживается

Аксессуары

В Таблице 2 показаны рекомендуемые элементы для VS-S2T-10G-XL.

Категория	Модель	Описание
Опции КЗС	GLC-BX-U	1000BASE-BX SFP, 1310 нм
Опции КЗС	GLC-SX-MMD	Модуль приемопередатчика 1000BASE-SX SFP, MMF, 850 нм, DOM
Модуль X2	X2-10GB-LR	Модуль 10GBASE-LR X2
Модуль X2	X2-10GB-ZR	Модуль 10GBASE-ZR X2

Сравните с аналогичными товарами

В таблице 3 показано сравнение VS-S2T-10G-XL и VS-S2T-10G.

Код продукта	ВС-С2Т-10Г	ВС-С2Т-10Г
Совместимость шасси	Поддерживается на всех шасси Catalyst 6500 серии E и шасси Catalyst 6807-XL.	Поддерживается на всех шасси Catalyst 6500 серии E и шасси Catalyst 6807-XL.
Переключатель ткани	2,08 Тбит/с Crossbar Switch Fabric с 26 каналами Fabric	2,08 Тбит/с Crossbar Switch Fabric с 26 каналами Fabric
Восходящие порты	· Пять восходящих портов: · Два порта 10GBASE-X · Три порта 1000BASE-X ·Каждый порт восходящей связи имеет связанный с ним индикатор связи.	· Пять восходящих портов: · Два порта 10GBASE-X · Три порта 1000BASE-X ·Каждый порт восходящей связи имеет связанный с ним индикатор связи.
Консольные порты	Один консольный порт (RJ-45)	Один консольный порт (RJ-45)
Компактная вспышка	1 ГБ	1 ГБ
коммутационная способность	до 80 Гбит/с на слот коммутационной емкости на шасси E-Series	до 80 Гбит/с на слот коммутационной емкости на шасси E-Series
Маршруты	256 КБ (IPv4) 128 КБ (IPv6)	1024 КБ (IPv4) 512 КБ (IPv6)
Записи ACL безопасности	64 КБ общего доступа для QOS / безопасности	256 КБ для QOS/безопасности
Требуемая мощность (при 42 В постоянного тока)	10,36 А	10,71 А

Получить больше информации

У вас есть вопросы о VS-S2T-10G-XL?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com .

Характеристики

GRE 390 миллионов пакетов в секунду

VRF 8192

Блок вентиляторов и блок питания поддерживаются ● 1400 Вт для 6503-E ● 2700 Вт для 6504-E ● 3000 Вт переменного или постоянного тока для всех остальных шасси

ДРАМ 2 ГБ для Lite и XL (обновление до 4 ГБ с увеличением памяти на 2 ГБ (2+2))

Записи ACL безопасности 256 КБ для QoS/безопасности

Записи FNF (Flexible NetFlow) 1 024 000

записи MAC 512 000

Записи маршрутизации ● ИПВ4: 1 024 000 ● ИПВ6: 512 000 ● Многоадресная рассылка: 128 000

Коммутационная способность на слот 80 Гбит/с

Компактная вспышка 1 ГБ

Компактная флэш-память ● MEM-C6K-CPTFL1G: Catalyst 6500 Compact Flash Memory 1 ГБ

Консольные порты 10/100/1000 РДЖ-45

Мостовые домены 16000

Надежность и доступность ● Вирт Стандартная система коммутации (VSS) ● Быстрое обновление программного обеспечения

Назначение слота ●Catalyst 6503-E: слоты 1 и 2 ●Catalyst 6504-E: слот 1 и 2 ●Catalyst 6506-E: слоты 5 и 6

Ограничители скорости процессора (Dos-защита) 57

Ограничители скорости уровня 2 20 вход / 6 выход

Описание продукта Catalyst 6500 Супервизор VS-S2T-10G-XL

Пакеты программного обеспечения ● IP-БАЗА ● IP-услуги

Память ● MEM-SUP2T-2GB: Память Cisco Catalyst 6500 2 ГБ для Supervisor Engine 2T

Переадресация записей 1024 000 на систему

Порты 2 порта 10G X2, 3 порта 1G SFP

проверка uRPF (IPv4/IPv6) до 16

Программная совместимость ● 12.2(50)SY и будущие версии

пропускная способность ● 720 млн пакетов в секунду для IPv4 ● 390 млн пакетов в секунду для IPv6 ● 720 млн пакетов в секунду для моста L2

Разделить Тайд Процессор управления

Сервисные модули ACE 20, ACE 30, NAM-1, NAM-2, NAM-3, FWSM, ASA-SM, WiSM-1, WiSM-2

Совокупные ограничители скорости трафика 16 348

Форн Фактор Подключаемый модуль

Централизованная коммутационная способность 2 Тбит/с, 4 Тбит/с (с VSS)

энергонезависимая память 4 МБ

Ярлыки ACL 16000
