VS-S2T-10G — модуль супервизора Cisco Catalyst серии 6500 2T. Supervisor Engine 2T предназначен для обеспечения более высокой производительности, лучшей масштабируемости и расширенных аппаратных функций. В Supervisor Engine 2T интегрирована высокопроизводительная коммутационная матрица с пропускной способностью 2 Тбит/с, обеспечивающая коммутационную способность 80 Гбит/с на каждый слот на всех шасси Cisco Catalyst серии 6500 E. Этот VS-S2T-10G аналогичен VS-S2T-10G=. VS-S2T-10G= запасной.

Краткие характеристики

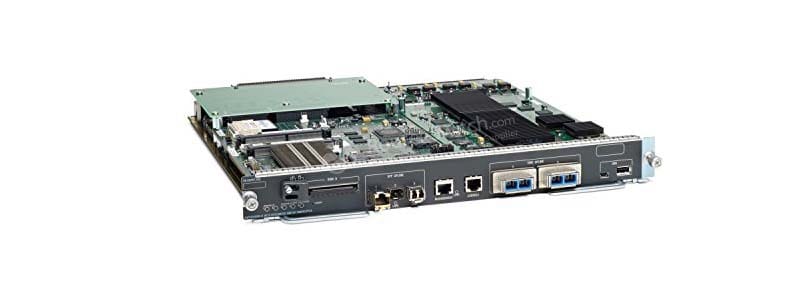

На рис. 1 показан внешний вид ВС-С2Т-10Г.

В Таблице 1 показаны краткие характеристики.

Код продукта	ВС-С2Т-10Г
Совместимость шасси	Поддерживается на всех шасси Catalyst 6500 серии E и шасси Catalyst 6807-XL.
Переключатель ткани	2,08 Тбит/с Crossbar Switch Fabric с 26 каналами Fabric
Программная совместимость	12,2(50)СЯ
Восходящие порты (от PORT 1 до PORT 5)	· Supervisor Engine 2T имеет пять восходящих портов: · Два порта 10GBASE-X · Три порта 1000BASE-X · Каждый восходящий порт имеет связанный с ним индикатор соединения.
Консольные порты	Один консольный порт (RJ-45)
Компактная вспышка	1 ГБ
ДРАМ	2 ГБ для Lite и XL (обновление до 4 ГБ с увеличением памяти на 2 ГБ (2+2)
энергонезависимая память	4 МБ
коммутационная способность	до 80 Гбит/с на слот коммутационной емкости на шасси E-Series
Маршруты	256 КБ (IPv4) 128 КБ (IPv6)
Записи сетевого потока	512К
Классификация уровня 3 и маркировка записей управления доступом (ACE)	64 КБ общего доступа для QOS / безопасности
Ограничители скорости уровня 2	20 вход/6 выход
Записи ACL безопасности	64 КБ общего доступа для QOS / безопасности
Требуемая мощность (при 42 В постоянного тока)	10,36 А
Размеры (В х Ш х Г)	1,73 х 14,4 х 16,0 дюймов (4,4 х 36,6 х 40,6 см). Занимает один слот в корпусе
Масса	12,0 фунтов (5,44 кг)

информация о продукте

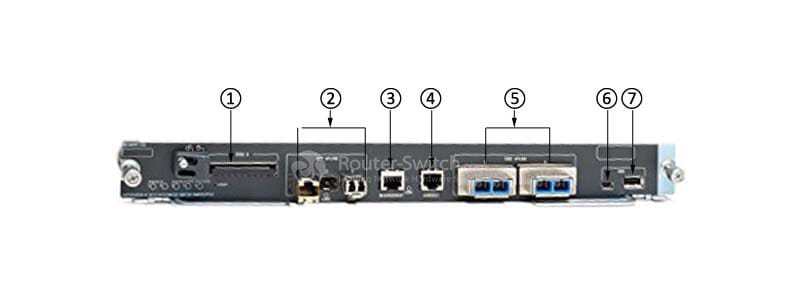

На рис. 2 показана передняя панель VS-S2T-10G.

Примечание:

①	Слот PCMCIA
②	Порты 1000BASE-X UPLINK (требуются приемопередатчики SFP)
③	порт УПРАВЛЕНИЯ
④	КОНСОЛЬНЫЙ порт
⑤	Порты 10GBASE-X UPLINK (требуются трансиверы X2
⑥	USB-порт
⑦	Порт в настоящее время не поддерживается

Аксессуары

В таблице 2 приведены рекомендуемые элементы для ВС-С2Т-10Г.

Категория	Модель	Описание
Опции КЗС	GLC-BX-U	1000BASE-BX SFP, 1310 нм
Опции КЗС	GLC-SX-MMD	Модуль приемопередатчика 1000BASE-SX SFP, MMF, 850 нм, DOM
Модуль X2	X2-10GB-LR	Модуль 10GBASE-LR X2
Модуль X2	X2-10GB-ZR	Модуль 10GBASE-ZR X2

Сравните с аналогичными товарами

В таблице 3 показано сравнение VS-S2T-10G и VS-S2T-10G-XL.

Код продукта	ВС-С2Т-10Г	VS-S2T-10G-XL
Совместимость шасси	Только серия E: Cisco Catalyst 6503-E, 6504-E, 6506-E, 6509-E, 6509-VE, 6513E	Только серия E: Cisco Catalyst 6503-E, 6504-E, 6506-E, 6509-E, 6509-VE, 6513E
Переключатель ткани	2,08 Тбит/с Crossbar Switch Fabric с 26 каналами Fabric	2,08 Тбит/с Crossbar Switch Fabric с 26 каналами Fabric
Восходящие порты	· 3 порта GE SFP · 2 порта 10G X2 · 1 порт управления 10/100/1000 Мбит/с	· 3 порта GE SFP · 2 порта 10G X2 · 1 порт управления 10/100/1000 Мбит/с
Консольные порты	Один консольный порт (RJ-45)	Один консольный порт (RJ-45)
Компактная вспышка	1 ГБ	1 ГБ
ДРАМ	2 ГБ для Lite и XL (обновление до 4 ГБ с увеличением памяти на 2 ГБ (2+2)	2 ГБ для Lite и XL (обновление до 4 ГБ с увеличением памяти на 2 ГБ (2+2)
энергонезависимая память	4 МБ	4 МБ
коммутационная способность	до 80 Гбит/с на слот коммутационной емкости на шасси E-Series	до 80 Гбит/с на слот коммутационной емкости на шасси E-Series
Маршруты	256 КБ (IPv4) 128 КБ (IPv6)	1024 КБ (IPv4) 512 КБ (IPv6)
Записи ACL безопасности	64 КБ общего доступа для QOS / безопасности	256 КБ для QOS/безопасности

Получить больше информации

У вас есть вопросы о VS-S2T-10G?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com .

Характеристики

GRE 390 миллионов пакетов в секунду

VRF 8192

Блок вентиляторов и блок питания поддерживаются ● 1400 Вт для 6503-E ● 2700 Вт для 6504-E ● 3000 Вт переменного или постоянного тока для всех остальных шасси

ДРАМ 2 ГБ для Lite и XL (обновление до 4 ГБ с увеличением памяти на 2 ГБ (2+2)

Записи ACL безопасности 64 КБ общего доступа для QoS / безопасности

Записи FNF (Flexible NetFlow) 512 000

записи MAC 512 000

Записи маршрутизации ● ИПВ4: 256 000 ● ИПВ6: 128 000 ● Многоадресная рассылка: 128 000

Коммутационная способность на слот 80 Гбит/с

Компактная вспышка 1 ГБ

Компактная флэш-память ● MEM-C6K-CPTFL1G: Catalyst 6500 Compact Flash Memory 1 ГБ

Консольные порты 10/100/1000 РДЖ-45

Мостовые домены 16000

Надежность и доступность ● Система виртуальной коммутации (VSS) ● Быстрое обновление программного обеспечения

Назначение слота ●Catalyst 6503-E: слоты 1 и 2 ●Catalyst 6504-E: слот 1 и 2 ●Catalyst 6506-E: слоты 5 и 6

Ограничители скорости процессора (Dos-защита) 57

Ограничители скорости уровня 2 20 вход / 6 выход

Описание продукта Catalyst 6500 Супервизор VS-S2T-10G

Пакеты программного обеспечения ● IP-БАЗА ● IP-услуги

Память ● MEM-SUP2T-2GB: Память Cisco Catalyst 6500 2 ГБ для Supervisor Engine 2T

Переадресация записей 256 000 на систему

Порты 2 порта 10G X2, 3 порта 1G SFP

проверка uRPF (IPv4/IPv6) до 16

Программная совместимость ● 12.2(50)SY и будущие версии

пропускная способность ● 720 млн пакетов в секунду для IPv4 ● 390 млн пакетов в секунду для IPv6 ● 720 млн пакетов в секунду для моста L2

Разделить Тайд Процессор управления

Сервисные модули ACE 20, ACE 30, NAM-1, NAM-2, NAM-3, FWSM, ASA-SM, WiSM-1, WiSM-2

Совместимость с линейными картами ● WS-X6908-10G-2T, WS-X6908-10G-2TXL ● WS-X6824-SFP-2T, WS-X6824-SFP-2TXL ● WS-X6848-SFP-2T, WS-X6848-SFP-2TXL ● WS-X6848-TX-2T, WS-X6848-TX-2TXL ● WS-X6816-10T-2T, WS-X6816-10T-2TXL ● WS-X6816-10G-2T, WS-X6816-10G-2TXL ● WS-X6904-40G-2T, WS-X6904-40G-2TXL ● WS-X6704-10GE с CFC ● WS-X6724-SFP с CFC ● WS-X6748-SFP с CFC ● WS-X6748-GE-TX с CFC ● WS-X6148A-RJ-45, WS-X6148A-45AF, WS-X6148-FE-SFP, WS-X6148A-GE-TX, WS-X6148A-GE-45AF, WS-X6148E-GE-45AT

Совокупные ограничители скорости трафика 16 348

Форн Фактор Подключаемый модуль

Централизованная коммутационная способность 2 Тбит/с, 4 Тбит/с (с VSS)

энергонезависимая память 4 МБ

Ярлыки ACL 16000
