WS-X45-SUP8L-E=
WS-X45-SUP8L-E=

WS-X45-SUP8L-E=

Нет отзывов
Код товара: WS-X45-SUP8L-E= - Cisco Catalyst 4500-X Switch Module
22 736 ₽
В наличии много 1000 шт

WS-X45-SUP8L-E= — модуль супервизора Cisco Catalyst серии 4500E 8L-E, 560 Гбит/с. Он поддерживается в шасси Cisco Catalyst 4500 серии E.

Краткие характеристики

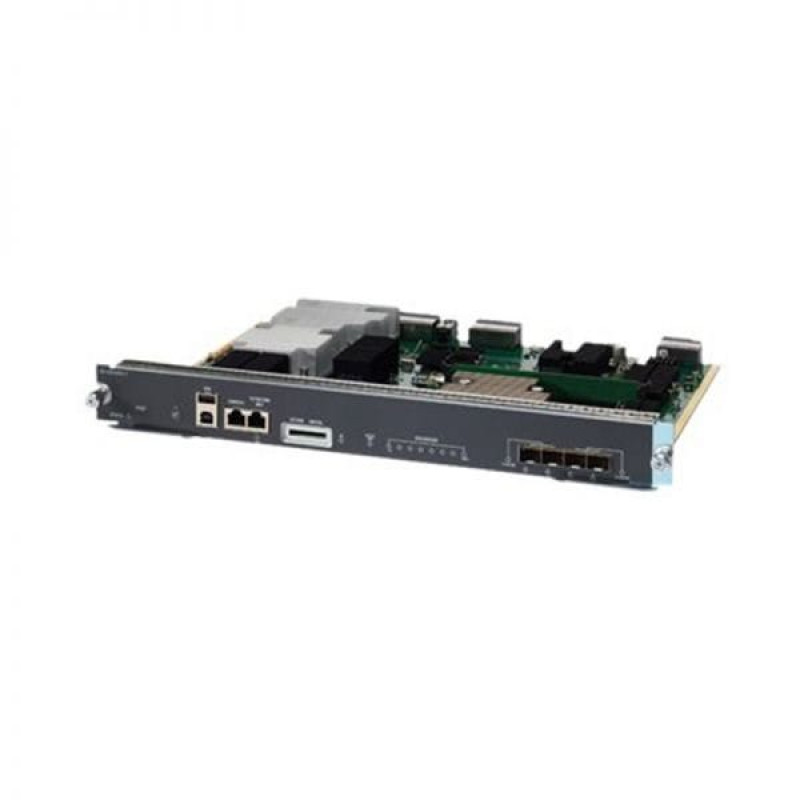

На рис. 1 показан внешний вид WS-X45-SUP8L-E=.

the appearance of WS-X45-SUP8L-E=

В Таблице 1 показаны краткие характеристики.

Номер продукта

WS-X45-SUP8L-E=

восходящие каналы

4x SFP/SFP+

Порты

4 неблокируемых восходящих канала 10 Gigabit Ethernet (SFP+) или 4 неблокируемых восходящих канала 1 Gigabit Ethernet (SFP)

консоль и порт управления

10/100/1000 РДЖ-45

MAC-адреса

55 000

Процессор

Четырехъядерный; 1,8 ГГц

Централизованная коммутационная способность

560 Гбит/с

Пропускная способность на слот

48 Гбит/с

пропускная способность

 · 225 Мбит/с для IPv4
·110 Мбит/с для IPv6
· 225 млн пакетов в секунду для моста L2

Загрузочная флешка

2G

Синхронная динамическая память (SDRAM)

4ГБ

Активная власть супервайзера

240 Вт

Питание супервизора в режиме ожидания

120 Вт

Количество маршрутов

64К для IPv4, 32К для IPv6

масса

6,04 фунта (2,94 кг)

информация о продукте

На рис. 2 показан вид спереди WS-X45-SUP8L-E=.

the front view of WS-X45-SUP8L-E=

Примечание:

①

Четырехъядерный процессор

②

USB-порты

③

консоль и порт управления

④

Карта памяти SD

⑤

Восходящие ссылки

·4x 10GE с SFP/SFP+
·4x 1GE с SFP/SFP+

Аксессуары

В таблице 2 показаны рекомендуемые элементы для WS-X45-SUP8L-E=.

Категория

Модель

Описание

Лицензия ПО

C4500E-IP-ES-S

Лицензия C4500E IP на ES для запасной конфигурации Sup

Параметры SFP

GLC-LH-SMD

Модуль приемопередатчика 1000BASE-LX/LH SFP, MMF/SMF, 1310 нм, DOM

GLC-BX-U

1000BASE-BX SFP, 1310 нм

GLC-SX-MMD

Модуль приемопередатчика 1000BASE-SX SFP, MMF, 850 нм, DOM

Варианты SFP+

SFP-10G-LR

SFP-модуль 10GBASE-LR

SFP-H10GB-CU5M

Кабель 10GBASE-CU SFP+, 5 метров

Сравните с аналогичными товарами

В таблице 3 показано сравнение WS-X45-SUP8L-E= и WS-X45-Sup7L-E.

Модель

WS-X45-SUP8L-E=

WS-X45-Sup7L-E

Процессор

Четыре ядра 1,8 ГГц

Двухъядерный 1,5 ГГц

Коммутационная способность

560 Гбит/с

520 Гбит/с

Загрузочная прошивка

2 ГБ

1 ГБ

Получить больше информации

У вас есть вопросы о WS-X45-SUP8L-E=?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com .

Характеристики

SD Указывает состояние защищенного цифрового порта: Зеленый — SD-карта вставлена. Не горит — SD-карта была извлечена или неисправна.
SD-светодиод Светодиод SD показывает текущее состояние слота карты памяти SD.
USB-порты USB-порты поддерживаются.
АКТИВНАЯ ПОДДЕРЖКА Указывает, активен ли Supervisor Engine или находится в режиме ожидания: Зеленый — Supervisor Engine активен (в конфигурациях с резервированием Supervisor Engine). Не горит — Supervisor Engine находится в режиме ожидания (в конфигурациях с резервированием Supervisor Engine).
АКТИВНЫЙ СВЕТОДИОД SUP Светодиод активного модуля Supervisor Engine показывает, активен ли модуль Supervisor Engine или находится в режиме ожидания в конфигурациях с резервным модулем Supervisor Engine.
БЕЗОПАСНЫЙ ЦИФРОВОЙ слот Стандартный интерфейс карты памяти Secure Data (SD) расположен на передней панели.
Восходящий порт активен Два светодиода на передней панели показывают активность восходящего порта: 1-2 ACTIVE указывает, что порты 1 и 2 активны. 3-4 ACTIVE указывает, что порты 3 и 4 активны. В автономных конфигурациях Supervisor Engine активны все четыре восходящих порта; все АКТИВНЫЕ светодиоды горят зеленым цветом. В резервных конфигурациях Supervisor Engine только светодиод 1-2 ACTIVE горит зеленым.
Индикатор LINK (порт управления) Порт 10/100/1000 MGT имеет связанный с ним индикатор связи.
Индикаторы восходящего порта Светодиоды восходящих портов отображают состояние и активность восходящих портов.
ИСПОЛЬЗОВАНИЕ Когда коммутатор находится в рабочем состоянии, восемь индикаторов использования отображают текущую нагрузку трафика на объединительной плате в виде приблизительного процентного значения. Каждый светодиод, горящий зеленым цветом, указывает примерно на 12,5% нагрузки.
Комбинация светодиода UID и переключателя Комбинированный кнопочный переключатель и светодиодный индикатор. Синий светодиод можно включить либо нажатием переключателя UID на передней панели, либо с помощью программного обеспечения. Основная цель светового индикатора — обеспечить удаленную идентификацию во время настройки или устранения неполадок. Возможность включать/выключать светодиод нажатием переключателя позволяет вам пройти на другую сторону полностью заполненной стойки и идентифицировать переключатель. Нажатие синего переключателя светодиодного маяка включает и выключает светодиодный маячок.
Переключатель RESET (утопленный) Переключатель RESET используется для сброса и перезапуска переключателя.
Положение дел Указывает состояние Supervisor Engine: Зеленый — все диагностические тесты пройдены. Оранжевый — выполняется загрузка системы или диагностический тест. Красный — диагностический тест не пройден. Не горит — Supervisor Engine отключен или не включен.
Порт 10/100/1000 MGT (разъем RJ-45) Порт управления Ethernet — это хост-порт уровня 3, к которому можно подключить ПК. Вы можете использовать порт управления Ethernet вместо порта консоли коммутатора для управления сетью. При управлении коммутатором подключите ПК к порту управления Ethernet на коммутаторе Catalyst 4500 серии E.
Порт CONSOLE (разъем RJ-45) Это порт 10/100/1000, в котором используется разъем RJ-45. Консольный порт позволяет получить доступ к коммутатору либо локально (с консольного терминала), либо через модем (удаленно). Порт имеет разъем RJ-45. Консольный порт позволяет выполнять следующие функции: Настройте коммутатор из CLI Мониторинг сетевой статистики и ошибок Настройте параметры агента SNMP
Порты 1G/10G UPLINKS (SFP/SFP+). Supervisor Engine 8L-E имеет четыре порта 1-G или 10-G, которые используют либо приемопередатчики с небольшим форм-фактором (SFP), либо приемопередатчики SFP+.
СВЕТОДИОД СОСТОЯНИЯ Светодиодный индикатор состояния показывает текущее состояние модуля Supervisor Engine и текущее состояние программного обеспечения.
Светодиоды ИСПОЛЬЗОВАНИЯ Восемь светодиодов показывают (примерно в процентах) текущую нагрузку трафика на объединительной плате.
Связь Указывает состояние порта управления 10/100/1000 BASE-T Ethernet: Зеленый — ссылка работает. Не горит — сигнал не обнаружен, или произошел сбой конфигурации канала, или канал отключен пользователем.
Статус восходящего порта Указывает состояние восходящего порта: Зеленый — ссылка работает. Оранжевый — ссылка отключена пользователем. Мигает оранжевым — самопроверка при включении указывает на неисправный порт. Не горит — сигнал не обнаружен или произошел сбой конфигурации канала.
