WS-X6708-10G-3C= (USED)

Каталог

Нет отзывов

Ethernet-модуль Cisco 7600 / Catalyst 6500 8-портовый 10-гигабитный Ethernet-модуль с DFC3C (требуется X2).

Краткие характеристики

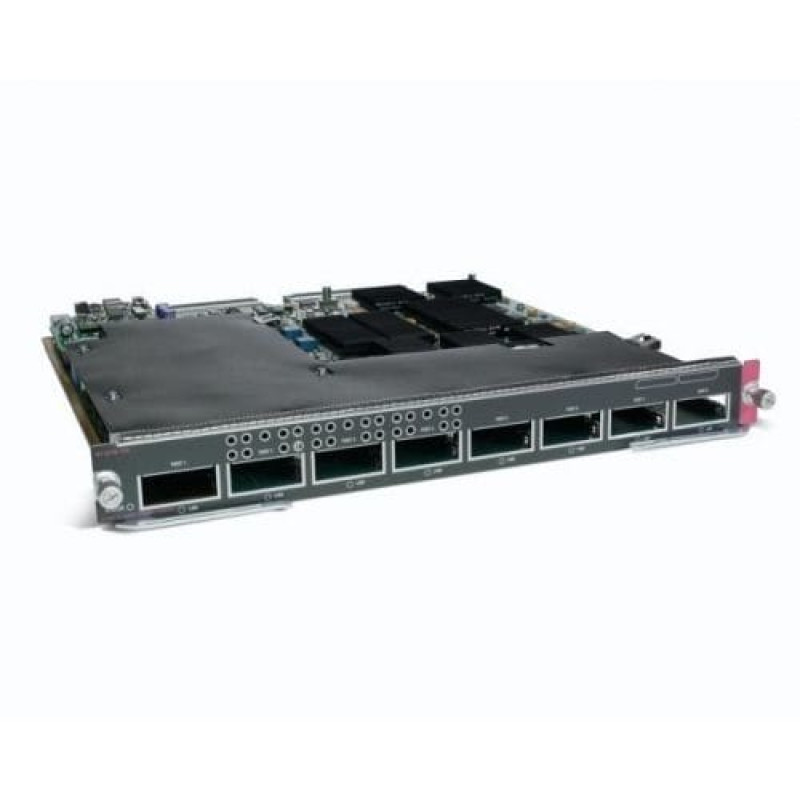

На рис. 1 показан внешний вид WS-X6708-10G-3C=.

WS-X6708-10G-3C= Appearance

В Таблице 1 показаны краткие характеристики.

Код продукта	WS-X6708-10G-3C=
Особенность	8-портовый оптоволоконный модуль 10GbE
Порты	8
Оптика	Х2
Переключить соединение с тканью	40 Гбит/с (80 Гбит/с, полный дуплекс)
Переподписка	2:1
Экспедиционный двигатель	● WS-X6708-10G-3C: оснащен DFC3C для распределенной переадресации, поддерживает 256 000 маршрутов. ● WS-X6708-10G-3CXL: оснащен DFC3CXL для распределенной переадресации, поддерживает 1 миллион маршрутов.
Очереди	● Получить: 8q4t ● Передача: 1p7q4t
Механизмы очередей	● Сопоставление очередей на основе CoS ● Отображение очереди на основе кодовой точки дифференцированного обслуживания (DSCP).
Планировщик	● ДВРР ● КРАСНЫЙ ● Формованная круговая система (SRR) на выходе
Буферы портов	200 МБ на порт
Аппаратная многоадресная репликация (Слой 2)	● Вход и выход ● Приблизительно 20 ГБ на механизм репликации. ● 2 механизма репликации на модуль
Аппаратная многоадресная репликация (Слой 3)	● Вход и выход ● Приблизительно 20 ГБ на механизм репликации. ● 2 механизма репликации на модуль
Поддержка Jumbo-кадров для мостовых и маршрутизируемых пакетов	До 9216 байт
Максимальная плотность портов на шасси	66 портов (9-слотовое шасси)
Максимальная плотность портов на VSS	132 порта
Может использоваться для формирования канала виртуального коммутатора	Да
Поддерживаемые модули Supervisor	Cisco Catalyst серии 6500 Virtual Switching Supervisor Engine 720 с восходящими каналами 10GE или Supervisor Engine 720 с любым PFC (шасси будет работать в режиме наименьшего общего знаменателя)
Поддерживаемое шасси	● Любое шасси Cisco Catalyst 6500 серии E, включая шасси 6503-E, 6504-E, 6506-E, 6509-E, 6509-VE и C6509-NEB-A с двумя блоками вентиляторов, или Cisco 7604, 7609 с двойная кассета вентиляторов или корпус серии 7600-S (соответствие NEBS: рабочая температура до 55°C) или; ● Шасси не серии E с кассетой вентиляторов 2, включая Cisco Catalyst 6506, 6509, 6513 и C6509-NEB-A с одной кассетой вентиляторов или шасси Cisco 7606, 7613 и 7609 с одной кассетой вентиляторов (несовместимые с NEBS). : рабочая температура до 40°C) ● Не поддерживается в корпусах Cisco Catalyst 6503, отличных от серии E.

Модули, карты, лицензии

В Таблице 2 показаны подключаемые оптические модули для 10-гигабитных Ethernet-модулей Cisco Catalyst серии 6500.

Номер детали X2	Тип трансивера	Длина волны	Стандарт IEEE	Максимальное расстояние и тип кабеля
X2-10GB-ER6	10GBASE-ER	1550 нм серийный	IEEE 802.3ae	40 км по одномодовому волокну
X2-10GB-CX4	10GBASE-CX4	Медь	ИЭЭЭ 802.3ак	15 м по 8-парному кабелю InfiniBand 100 Ом

Характеристики

ЕТСИ ● ETS 300 019-2-1, класс 1.1 Хранение ● ETS 300 019-2-2, класс 2.1 и 2.2 Транспортировка ● ETS 300 019-2-3, класс 3.1E для стационарного использования

Индикаторы ● Статус: зеленый (работает), красный (неисправность) и оранжевый (загрузка модуля). ● Связь: зеленый (порт включен и подключен), оранжевый (порт отключен) и не горит (порт включен, но не подключен)

Соответствие нормативным требованиям Модули Cisco Catalyst серии 6500 10 Gigabit Ethernet при установке в систему соответствуют следующим стандартам электромагнитной совместимости и безопасности: Стандарты ЭМС: ● FCC, часть 15 (CFR 47), класс A ● ICES-003 Класс А ● VCCI класс А ● EN55022 Класс А ● EN55024 ● СИСПР24 ● СИСПР 22 Класс А ● AS/NZS CISPR 22, класс A ● ETS 300 386 ● КН 22 Класс А ● EN 50082-1 ● EN61000-3-2 ● EN61000-3-3 ● EN61000-6-1 ● CNS13438 Класс А ● Серия KN6100 -4 Стандарты безопасности: ● UL 60950-1 ● CAN/CSA C22.2 № 60950 ● EN 60950-1 ● МЭК 60950-1 ● AS/NZS 60950-1 ● МЭК 60825 класс 1 ● EN 60825 класс 1 ● 21CFR 1040

Стандартные протоколы IEEE 802.1d, IEEE 802.1p, IEEE 802.1Q, IEEE 802.1S, IEEE 802.1W, IEEE 802.3x, IEEE 802.3AD, IEEE 802.3ae, IEEE 802.3ak, IEEE 802.3AQ и IEEE 802.

Требования к питанию ● WS-X6716-10T-3C: 509,3 Вт (12,1 А при 42 В) ● WS-X6716-10T-3CXL: 538,7 Вт (12,8 А при 42 В) ● WS-X6716-10G-3C: 457,8 Вт (10,9 А при 42 В) ● WS-X6716-10G-3CXL: 487,2 Вт (11,6 А при 42 В) ● WS-X6708-10G-3C: 444,36 Вт (10,58 А при 42 В) ● WS-X6708-10G-3CXL: 473,76 Вт (11,28 А при 42 В) ● WS-X6704-10GE с DFC3CXL: 362,46 Вт (8,63 А при 42 В) ● WS-X6704-10GE с DFC3C: 333,06 Вт (7,93 А при 42 В) ● WS-X6704-10GE с DFC3BXL: 402,36 Вт (9,58 А при 42 В) ● WS-X6704-10GE с DFC3B: 377,16 Вт (8,98 А при 42 В) ● WS-X6704-10GE с DFC3A: 389,76 Вт (9,28 А при 42 В) ● WS-X6704-10GE с CFC: 295,26 Вт (7,03 А при 42 В)

Управление сетью ● ETHERLIKE-MIB (RFC 1643) ● IF-MIB (RFC 1573) ● MIB моста (RFC 1493) ● CISCO-STACK-MIB ● CISCO-VTP-MIB ● CISCO-CDP-MIB ● RMON MIB (RFC 1757) ● CISCO-PAGP-MIB ● CISCO-STP-РАСШИРЕНИЯ-MIB ● CISCO-VLAN-МОСТ-MIB ● CISCO-VLAN-ЧЛЕНСТВО-MIB ● СУЩНОСТЬ-MIB (RFC 2037) ● HC-RMON ● RFC1213-MIB (MIB-II) ● СМОН-МИБ

Уровни критериев NEBS SR-3580, выпуск 3, июнь 2007 г. (GR-63-CORE, выпуск 3 и GR-1089-CORE, выпуск 4)

Условия окружающей среды Рабочая Температура: ● Сертифицировано агентством для работы: от 32 до 104°F (от 0 до 40°C) ● Разработан и испытан для работы при температуре от 32 до 130°F (от 0 до 55°C) ● Температура хранения: от –40 до 75°C (от –40 до 167°F) ● Относительная влажность: от 10 до 90 процентов, без конденсации. Рабочая высота: ● Сертификат агентства для эксплуатации: от –150 до 2000 м (от –500 до 6500 футов) ● Разработан и испытан для работы на высоте от –150 до 3000 м (от –500 до 10 000 футов)

Физические характеристики ● Занимает один слот в шасси Cisco Catalyst серии 6500 или шасси Cisco серии 7600. ● Размеры (В x Ш x Г): 1,2 x 14,4 x 16 дюймов (3,0 x 35,6 x 40,6 см) ● Вес: ◦ Cisco Catalyst 6708 и 6716: 13 фунтов без компонентов X2; ¼ фунта за каждый X2 ◦ Cisco Catalyst 6704: 10 фунтов без компонентов XENPAK и DFC; 2/3 фунта за каждый XENPAK
