VWIC3-2MFT-G703

Нет отзывов

Интерфейсная карта Cisco третьего поколения Voice / WAN T1/E1 поддерживает приложения для передачи голоса и данных на платформе Cisco ISR 2 серии 1900/2900/3900. Этот модуль интегрируется с 2 интерфейсами T1/E1, один порт которых можно настроить для неструктурированного E1 (G.703), а другой порт настроить для структурированного кадрированного E1 (G.704) для поддержки голосовой связи или подключения к глобальной сети.

Краткие характеристики

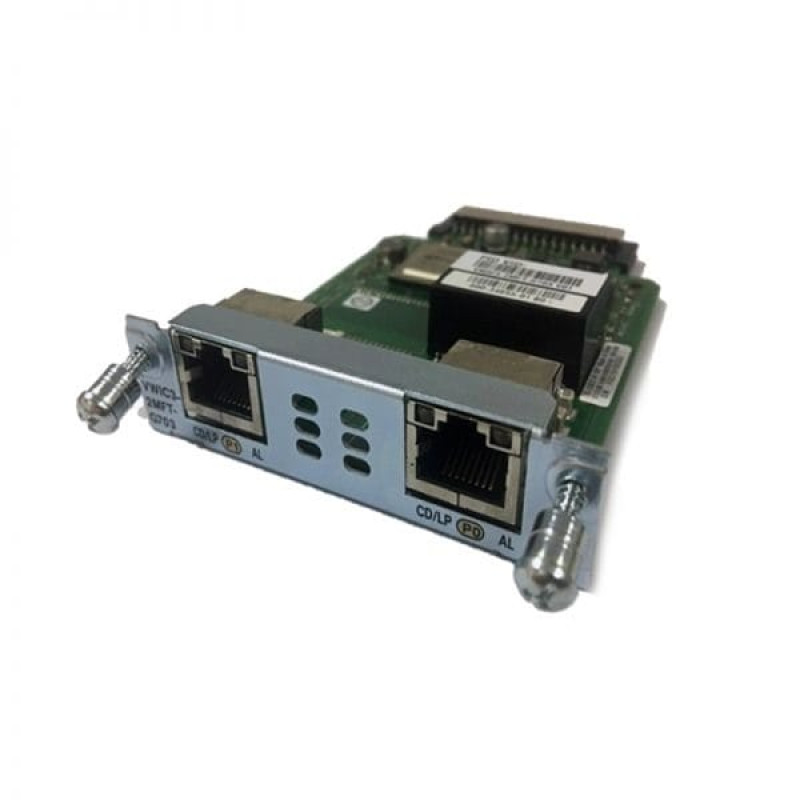

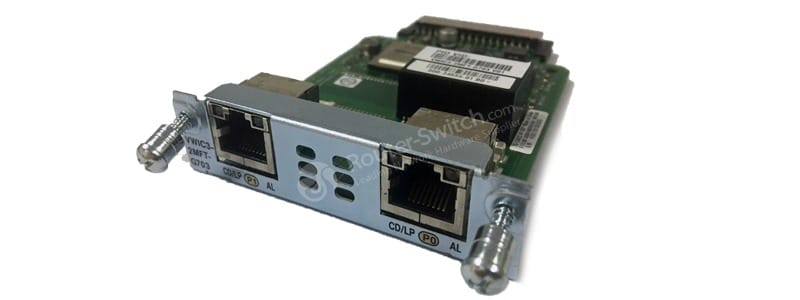

На рис. 1 показан внешний вид VWIC3-2MFT-G703 .

Табл. 1. Поддержка платформы Cisco MFT VWIC3 и минимальные требования к версии программного обеспечения Cisco IOS.

	ВВИК3-2МФТ-Г703
Слоты EHWIC шасси Cisco 1900	15,0(1)М3, 15,1(1)Т1, 15,1(2)Т
Слоты EHWIC корпуса Cisco 2900	15,0(1)М3, 15,1(1)Т1, 15,1(2)Т
Слоты EHWIC корпуса Cisco 3900	15,0(1)М3, 15,1(1)Т1, 15,1(2)Т

Табл. 2. Функция платы Cisco MFT VWIC3.

номер части	Количество портов	Поддержка Т1	Поддержка Е1	Поддержка неструктурированного E1 (G.703)	Поддержка данных в режиме WIC	Голосовая поддержка VIC*	Мультиплексирование с отбрасыванием и вставкой
ВВИК3-1МФТ-Г703	1	Да	Да	Да	Да	Да	Да
ВВИК3-2МФТ-Г703	2	Да	Да	Да	Да	Да	Да

Табл. 3. Конфигурация платы Cisco MFT VWIC3.

Описание конфигурации	2-портовые карты ВВИК3-2МФТ-Т1/Е1, ВВИК3-2МФТ-Г703
Только данные
Последовательные данные (группа каналов*)	всего 2 2 на порт
Только голос
Голосовой CAS (группа ds0**)	Всего 48 (Т1) всего 62 (E1) 1 на временной интервал
Голос, видео и данные
PRI (при-группа***)	всего 2 1 на порт
Вставить и вставить (tdm-group****)	Всего 48 (Т1) всего 62 (E1) 1 на временной интервал

* Группа каналов относится к объединению одного или нескольких временных интервалов в одно последовательное соединение с кадрами HDLC для подключения IP-трафика данных. Это используется для последовательных соединений WAN HDLC, Frame Relay и MLPPP.

** Группа Ds0 относится к объединению одного или нескольких временных интервалов в одно голосовое соединение TDM с использованием сигнализации, связанной с каналом (CAS), такой как E&M, FXS или FXO. Это используется для соединений TDM PBX или PSTN и обычно развертывается только на T1.

*** Группа PRI относится к объединению двух или более временных интервалов в одно соединение TDM с использованием сигнализации ISDN. Обычно это используется для голосовых и видеосоединений TDM PBX или PSTN на T1 и E1, а также для соединений WAN для передачи данных на E1. Каждый вызов в PRI индивидуально указывается как голосовой, видеовызов или вызов данных с возможностью однонаправленного канала ISDN, доставляемой вместе с вызовом. Сигнализация осуществляется по D-каналу, который всегда является каналом 24 на T1 и каналом 31 на E1.

**** Группа TDM относится к перекрестному соединению одного или нескольких временных интервалов от одного интерфейса TDM к другому. Это используется для подготовки каналов от разных точек доступа к комбинированному восходящему каналу T1 или E1. Поскольку маршрутизатор просто выполняет перекрестное соединение, а не интерпретирует и не направляет трафик от входного интерфейса к выходному интерфейсу, тип трафика (голос, видео и данные) прозрачен для маршрутизатора.

Получить больше информации

У вас есть вопросы о VWIC3-2MFT-G703?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com .

Характеристики

PRI (при-группа***) всего 2 1 на порт

SNMP-ловушки Генерируется в ответ на тревоги

Telnet или консоль Удаленная и локальная настройка, мониторинг и устранение неполадок с помощью программного интерфейса командной строки Cisco IOS.

Вставить и вставить (tdm-group****) Всего 48 (Т1) всего 62 (E1) 1 на временной интервал

Голосовая поддержка VIC* Да

Голосовой CAS (группа ds0**) Всего 48 (Т1) всего 62 (E1) 1 на временной интервал

Количество портов 2

Мультиплексирование с отбрасыванием и вставкой Да

номер части ВВИК3-2МФТ-Г703

Поддержка данных в режиме WIC Да

Поддержка Е1 Да

Поддержка неструктурированного E1 (G.703) Да

Поддержка Т1 Да

Последовательные данные (группа каналов*) всего 2 2 на порт

Производитель Сиско

Простой протокол управления сетью (SNMP) Маршрутизатор и DSU/CSU управляются одним агентом SNMP; маршрутизатор, DSU и CSU отображаются для пользователя как единый сетевой объект.Стандартный MIB (MIB II)Интегрированная MIB DSU/CSU CiscoRFC 1406 T1 MIB, включая обнаружение сигналов тревоги и отчетность

Тип устройства Интерфейсный модуль

Фактор формы 2-портовая интерфейсная плата G.703 Multiflex Trunk Voice/WAN
