VWIC3-1MFT-T1/E1

Каталог

VWIC3-1MFT-T1/E1

Нет отзывов

Карты Cisco MFT VWIC3 можно вставлять в слот EHWIC на поддерживаемых маршрутизаторах с интегрированными сервисами Cisco 1921, 1941, 1941W, 2901, 2911, 2921, 2951, 3925, 3945, 3925E и 3945E. Платы T1/E1 MFT VWIC3 поддерживают как T1, так и E1, обеспечивая дополнительную гибкость в настройке Cisco MFT VWIC3 для поддержки T1, дробного T1, E1 и дробного E1 как для голосовых приложений, так и для приложений WAN. Все модули MFT VWIC3 включают в себя возможность мультиплексирования по принципу «вставить и вставить», что позволяет отказаться от дорогостоящих внешних блоков обслуживания каналов/модулей обслуживания данных (CSU/DSU) сторонних производителей и мультиплексоров с вставкой и вводом.

Краткие характеристики

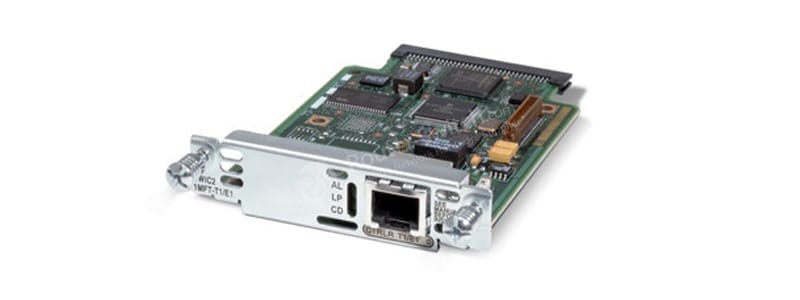

На рис. 1 показан внешний вид VWIC3-1MFT-T1/E1 .

Табл. 1. Поддержка платформы Cisco MFT VWIC3 и минимальные требования к версии программного обеспечения Cisco IOS.

	ВВИК3-1МФТ-Т1/Е1
Слоты EHWIC шасси Cisco 1900	15,0(1)М3, 15,1(1)Т1, 15,1(2)Т
Слоты EHWIC корпуса Cisco 2900	15,0(1)М3, 15,1(1)Т1, 15,1(2)Т
Слоты EHWIC корпуса Cisco 3900	15,0(1)М3, 15,1(1)Т1, 15,1(2)Т

Табл. 2. Функция платы Cisco MFT VWIC3.

номер части	Количество портов	Поддержка Т1	Поддержка Е1	Поддержка неструктурированного E1 (G.703)	Поддержка данных в режиме WIC	Голосовая поддержка VIC*	Мультиплексирование с отбрасыванием и вставкой
ВВИК3-1МФТ-Т1/Е1	1	Да	Да	Нет	Да	Да	Да

Табл. 3. Конфигурация платы Cisco MFT VWIC3.

Описание конфигурации	1-портовые карты ВВИК3-1МФТ-Т1/Е1, ВВИК3-1МФТ-Г703
Только данные
Последовательные данные (группа каналов*)	всего 2 2 на порт
Только голос
Голосовой CAS (группа ds0**)	всего 24 (Т1) всего 31 (E1) 1 на временной интервал
Голос, видео и данные
PRI (при-группа***)	1 всего 1 на порт
Вставить и вставить (tdm-group****)	всего 24 (Т1) всего 31 (E1) 1 на временной интервал

* Группа каналов относится к объединению одного или нескольких временных интервалов в одно последовательное соединение с кадрами HDLC для подключения IP-трафика данных. Это используется для последовательных соединений WAN HDLC, Frame Relay и MLPPP.

** Группа Ds0 относится к объединению одного или нескольких временных интервалов в одно голосовое соединение TDM с использованием сигнализации, связанной с каналом (CAS), такой как E&M, FXS или FXO. Это используется для соединений TDM PBX или PSTN и обычно развертывается только на T1.

*** Группа PRI относится к объединению двух или более временных интервалов в одно соединение TDM с использованием сигнализации ISDN. Обычно это используется для голосовых и видеосоединений TDM PBX или PSTN на T1 и E1, а также для соединений WAN для передачи данных на E1. Каждый вызов в PRI индивидуально указывается как голосовой, видеовызов или вызов данных с возможностью однонаправленного канала ISDN, доставляемой вместе с вызовом. Сигнализация осуществляется по D-каналу, который всегда является каналом 24 на T1 и каналом 31 на E1.

**** Группа TDM относится к перекрестному соединению одного или нескольких временных интервалов от одного интерфейса TDM к другому. Это используется для подготовки каналов от разных точек доступа к комбинированному восходящему каналу T1 или E1. Поскольку маршрутизатор просто выполняет перекрестное соединение, а не интерпретирует и не направляет трафик от входного интерфейса к выходному интерфейсу, тип трафика (голос, видео и данные) прозрачен для маршрутизатора.

Получить больше информации

У вас есть вопросы о VWIC3-1MFT-T1/E1?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com .

Характеристики

PRI (при-группа***) 1 всего 1 на порт

SNMP-ловушки Генерируется в ответ на тревоги

Telnet или консоль Удаленная и локальная настройка, мониторинг и устранение неполадок с помощью программного интерфейса командной строки Cisco IOS.

Вставить и вставить (tdm-group****) всего 24 (Т1) всего 31 (E1) 1 на временной интервал

Голосовая поддержка VIC* Да

Голосовой CAS (группа ds0**) всего 24 (Т1) всего 31 (E1) 1 на временной интервал

Количество портов 1

Мультиплексирование с отбрасыванием и вставкой Да

номер части ВВИК3-1МФТ-Т1/Е1

Поддержка данных в режиме WIC Да

Поддержка Е1 Да

Поддержка неструктурированного E1 (G.703) Нет

Поддержка Т1 Да

Последовательные данные (группа каналов*) всего 2 2 на порт

Производитель Сиско

Простой протокол управления сетью (SNMP) Маршрутизатор и DSU/CSU управляются одним агентом SNMP; маршрутизатор, DSU и CSU отображаются для пользователя как единый сетевой объект.Стандартный MIB (MIB II)Интегрированная MIB DSU/CSU CiscoRFC 1406 T1 MIB, включая обнаружение сигналов тревоги и отчетность

Тип устройства Интерфейсный модуль

Фактор формы 1-портовая плата T1/E1 Multiflex Trunk Voice/WAN Interface Card
