VWIC2-1MFT-T1/E1

Каталог

VWIC2-1MFT-T1/E1

Нет отзывов

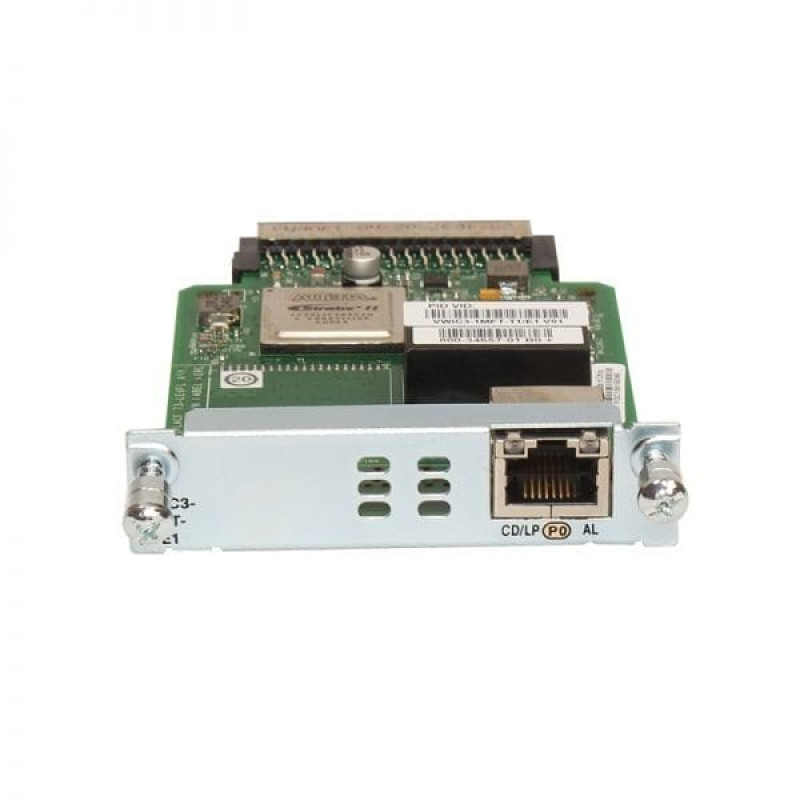

1- и 2-портовый интерфейс Cisco Multiflex Trunk Voice/WAN второго поколения T1/E1 (MFT VWIC2) поддерживает приложения для передачи данных и голоса на модульных маршрутизаторах доступа Cisco 1721 (только данные), 1751 и 1760, мультисервисном маршрутизаторе Cisco 2600XM. , мультисервисную платформу Cisco 2691, универсальную платформу доступа к DCN для телекоммуникационных компаний Cisco 3662, мультисервисные маршрутизаторы Cisco 3725 и 3745, а также маршрутизаторы Cisco 1841 (только данные), 2801, 2811, 2821, 2851, 3825 и 3845 с интегрированными сервисами. Cisco MFT VWIC2 сочетает в себе функции платы интерфейса WAN (WIC) и карты голосового интерфейса (VIC), обеспечивая непревзойденную гибкость, универсальность и защиту инвестиций благодаря множеству вариантов использования. Клиенты, выбравшие интеграцию данных и голоса в несколько этапов, сохраняют свои вложения в интерфейс WAN T1/E1, поскольку карты Cisco MFT VWIC2 можно повторно использовать в приложениях пакетной голосовой связи. 2-портовый T1/E1 MFT VWIC2 показан ниже.

В интерфейсных картах Cisco MFT VWIC2 реализованы многочисленные усовершенствования по сравнению с 1- и 2-портовыми интерфейсными платами Cisco T1/E1 Multiflex Voice/WAN (MFT VWIC). Карты MFT VWIC2 имеют встроенный слот для специального модуля эхоподавления (ECAN) Cisco MFT (номер по каталогу EC-MFT-32 или EC-MFT-64), предлагающего расширенные возможности эхоподавления для сложных сетевых условий. Карты T1/E1 MFT VWIC2 поддерживают как T1, так и E1, обеспечивая дополнительную гибкость в настройке Cisco MFT VWIC2 для поддержки T1, дробного T1, E1 и дробного E1 как для голосовых приложений, так и для приложений WAN. Все модули MFT VWIC2 теперь включают в себя возможность мультиплексирования «вставить-и-вставить», что устраняет необходимость в дорогостоящих внешних модулях обслуживания каналов/обслуживания данных (CSU/DSU) сторонних производителей и мультиплексорах вставки-вставки. 2-портовые MFT Cisco VWIC2 также позволяют синхронизировать каждый порт от независимых источников синхронизации для приложений данных. Эта независимая возможность тактирования не поддерживается для голосовых приложений или модулей расширенной интеграции Cisco ATM/Voice (номер детали AIM-ATM, AIM-VOICE-30, AIM-ATM-VOICE-30).

Карты Cisco MFT VWIC2 можно вставлять в слоты WIC, VWIC и высокоскоростного WIC (HWIC) на поддерживаемых моделях Cisco 1721, 1751, 1760, 1841, 2600XM, 2691, 2801, 2811, 2821, 2851, 3662, 3725. , 3745, 3825 и 3845, или они могут быть использованы в слоте(ах) VWIC на модуле цифровой магистральной голосовой связи T1/E1 (NM-HDV), сетевых модулях цифровой голосовой/факсимильной связи высокой плотности для IP-коммуникаций (NM-HDV2), цифровая голосовая связь высокой плотности IP-связи NM с 1 T1/E1 (номер детали NM-HDV2-1T1/E1), цифровая голосовая связь высокой плотности IP-связи NM с 2 T1/E1 (номер детали NM-HDV2 -2T1/E1), 2 слота для расширенных сетевых модулей IP-коммуникаций для передачи голоса/факса (NM-HD-2VE), 2 слота для карт WAN, сетевой модуль (NM-2W), 1 10/100 Ethernet 1 4/16 Token Ring 2 карты WAN Слот NM (NM-1FE1R2W), 1 сетевой модуль 10/100 Ethernet с 2 слотами для карт WAN (NM-1FE2W-V2) и 2 сетевых модуля 10/100 Ethernet с 2 слотами для карт WAN (NM-2FE2W-V2) при использовании с поддерживаемый маршрутизатор доступа.

Карты Cisco MFT VWIC2 предлагаются в версиях с одним и двумя портами, которые можно использовать, а затем повторно развертывать по мере изменения сетевых требований, тем самым обеспечивая несколько приложений:

• Данные T1/E1 --- Версии Cisco 1- и 2-портовые T1/E1 MFT VWIC2 действуют как WIC, поддерживая T1, дробный T1, E1 (включая структурированный G.703 с кадрированием G.704), дробный E1 и E1-структурированные приложения G.703. Для упрощения удаленного управления эти карты MFT VWIC2 объединяют полностью управляемый DSU/CSU для развертываний T1 и полностью управляемый DSU для развертываний E1.

• Данные E1/G.703 --- Версии Cisco 1- и 2-портовые G.703 MFT VWIC2 действуют как WIC, поддерживая T1, дробный T1, E1 (включая структурированный G.703 с кадрированием G.704), дробный E1 и неструктурированные приложения E1 (G.703). Для упрощения удаленного управления версия G.703 включает полностью управляемый DSU. Версии G.703 также поддерживают все возможности версий T1/E1.

• Пакетная голосовая связь T1/E1 --- Версии Cisco 1- и 2-портовой T1/E1 MFT VWIC2 (голос и глобальная сеть) действуют как VIC, поддерживая приложения пакетной голосовой связи, обеспечивая соединения T1, частичное T1, E1 и частичное E1. к частным телефонным станциям (PBX) и центральным офисам, тем самым предоставляя новые услуги и снижая плату за голосовую и факсимильную связь.

• Смешанные данные и пакетная голосовая связь . Интерфейсные карты Cisco MFT VWIC2 могут одновременно поддерживать как данные, так и голосовую связь, уменьшая сложность и количество сетевых компонентов и облегчая плавный переход на пакетную голосовую связь с эффективным использованием полосы пропускания.

• Смешанные данные и пакетная голосовая связь с отводом и вставкой --- Карты Cisco MFT VWIC2 могут быть развернуты как мультиплексор с отводом и вставкой T1/E1 со встроенными DSU/CSU, что снижает сложность сети и стоимость центрального -офисные порты за счет эффективного объединения мультиплексирования с временным разделением каналов (TDM), голоса (PBX), IP-голоса и данных на одних и тех же соединительных линиях. Обратите внимание, что Cisco 1721, 1751 и 1760 поддерживают перетаскивание и вставку между двумя портами через одну карту VWIC2, в то время как маршрутизаторы Cisco 2800 и 3800 ISR поддерживают перетаскивание и вставку между двумя портами через одну карту VWIC2 и два порта через два разных VWIC.

Характеристики

Дополнительная информация Карта включает в себя интегрированный блок обслуживания данных/блок обслуживания каналов (DSU/CSU). Экранированные кабели STP Cat 5 следует использовать на портах E1. Полная поддержка T1 Facility Data Link (FDL) Локальные петли контроллера Удаленные петли контроллера Прошивка для поддержки омологации T1 и E1 Layer 1 Инициируемый пользователем сброс VWIC и загрузка программируемой пользователем вентильной матрицы (FPGA) Голосовая поддержка (включая настройку группы DS0 и группы PRI) Возможность удаления и вставки MFT VWIC2 имеют встроенный слот для выделенного модуля эхоподавления Multiflex Trunk (EC-MFT-32 и EC-MFT-64), предлагающего расширенные возможности эхоподавления для сложных сетевых условий.

Идантификационный номер продукта ВВИК2-1МФТ-Т1/Е1

Индикаторы состояния AL, LP, CD

Интерфейсы/порты 1 х T1/E1 WAN

Интерфейсы/Порты Детали 1 разъем RJ-48C T1/E1 WAN

Описание продукта 1 порт 2-го поколения Multiflex Trunk Voice/WAN Int. Карта - T1/E1

Применение/использование Голос

Производитель Сиско

Протоколы SNMP

Сертификаты и стандарты МСЭ-Т G.164 МСЭ-Т G.165 МСЭ-Т G.168 RFC 1406 MIB: RFC 1406 MIB Поддержка T1 CSU MIB MIB модуля порта Отчет о состоянии линии T1/E1

Скорость передачи данных 1,54 Мбит/с Т1 2,05 Мбит/с E1

Совместимость Маршрутизаторы Cisco серии 2600XM, Cisco 2691, Cisco серии 2800, серии Cisco 3700 и серии Cisco 3800 Модульные маршрутизаторы доступа Cisco серии 1700 Поддерживаемый сетевой модуль: НМ-ВГД НМ-HDV2 НМ-ХД-2ВЭ НМ-2В НМ-1FE1R2W НМ-1FE2W-V2 НМ-2FE2W-V2

Тип продукта Плата голосового/WAN-интерфейса

Управление MIB и простой протокол управления сетью (SNMP)
