Huawei E9000 Blade Server Chassis

Каталог

Нет отзывов

Шасси блейд-сервера с конвергентной инфраструктурой Huawei E9000 Предоставляет 16 слотов в шасси высотой 12U, которое включает в себя резервные блоки питания (PSU), модули рассеивания тепла, модули управления и модули коммутации. Высокая масштабируемость позволяет серверам E9000 поддерживать различные сервисы благодаря 48 модулям DIMM и 15 2,5-дюймовым жестким дискам в слоте полной ширины, а также 2- и 4-сокетным вычислительным узлам и поддержке ускорения ввода-вывода с использованием графических процессоров, твердотельных накопителей PCIe. и графические процессоры для вычислений общего назначения (GPGPU). Выбор модуля коммутатора позволяет E9000 работать с различными сервисами, включая модули GE, 10 GE, 40 GE, FC, FCoE и InfiniBand FDR с поддержкой эволюции до 100 GE и InfiniBand EDR.

Эта конвергентная инфраструктурная платформа имеет оптимизированную компоновку, позволяющую максимально эффективно использовать доступное пространство. Шасси Huawei E9000 можно установить в стандартную 19-дюймовую стойку на глубину не менее 1 метра. Шасси доступно с настройками питания переменного или постоянного тока в соответствии с требованиями центра обработки данных. Используйте богатый опыт Huawei в области вычислений, хранения и сетей, чтобы сократить время развертывания системы с нескольких дней до нескольких часов.

Краткие характеристики

В таблице 1 показаны характеристики блейд-сервера Huawei E9000. Шасси должно быть настроено для получения производительности.

Продукт	Корпус блейд-сервера Huawei E9000
Фактор формы	12U
Лезвие	16 слотов половинной ширины или 8 слотов полной ширины Поддерживает гибкие конфигурации узлов полной и половинной ширины.
Коммутационные модули	4 слота для коммутационных модулей серии Huawei CX обеспечивают коммутационную способность промежуточной платы на уровне 15,6 Тбит/с. · Модуль коммутации CX110 GE: 12 восходящих портов GE + 4 восходящих канала 10 GE, 32 нисходящих канала GE · Модуль коммутации CX111 GE: 12 восходящих портов GE + 4 восходящих канала 10 GE, 32 нисходящих канала GE · Модуль CX116 GE pass-through: 32 восходящих канала GE, 32 нисходящих канала GE · Модуль коммутации CX210 8G FC: 8 восходящих портов 8G FC, 16 нисходящих портов 8G FC · Модуль коммутации CX220 16G FC: 8 восходящих портов 16G FC, 16 нисходящих портов 16G FC · Коммутационный модуль CX310 10 GE: 16 восходящих портов 10 GE, 32 нисходящих порта 10 GE · Модуль конвергентного коммутатора CX311 10 GE/FCoE: 16 x 10 GE + 8 x 8G FC восходящего канала, 32 x 10 GE нисходящего канала · Сквозной модуль CX317 10 GE: 32 восходящих порта 10 GE, 32 нисходящих порта 10 GE · Сквозной модуль CX318 10 GE: 32 восходящих порта 10 GE, 32 нисходящих порта 10 GE · Коммутационный модуль CX611 InfiniBand (QDR 40 Гбит/с, FDR 56 Гбит/с): 18 восходящих каналов QDR/FDR, 16 нисходящих каналов QDR/FDR · Коммутационный модуль CX710 40 GE: восходящий канал 8 x 40 GE, нисходящий канал 16 x 40 GE · Модуль многоплоскостного коммутатора CX912; поддерживает порты FC: 16 x 10 GE + 8 x 8G FC восходящего канала, 32 x 10 GE + 16 x 8G FC нисходящего канала · Модуль многоплоскостного коммутатора CX915: 4 x 10 GE + 12 x GE + 8 x 8G FC восходящего канала, 32 x GE + 16 x 8G FC нисходящего канала
БП	Блок питания переменного/постоянного тока: максимум шесть блоков питания переменного тока мощностью 3000/2000 Вт или шесть блоков питания постоянного тока мощностью 2500 Вт с возможностью горячей замены в режиме резервирования N+N или N+M
Вентиляторные модули	Обеспечивает 14 модулей вентиляторов с возможностью «горячей» замены в режиме резервирования N+1.
Источник питания	110 В/220 В переменного тока или –48 В постоянного тока
Операционная Температура	от 5°C до 40°C
Размеры (В × Ш × Г)	530 мм × 442 мм × 840 мм

информация о продукте

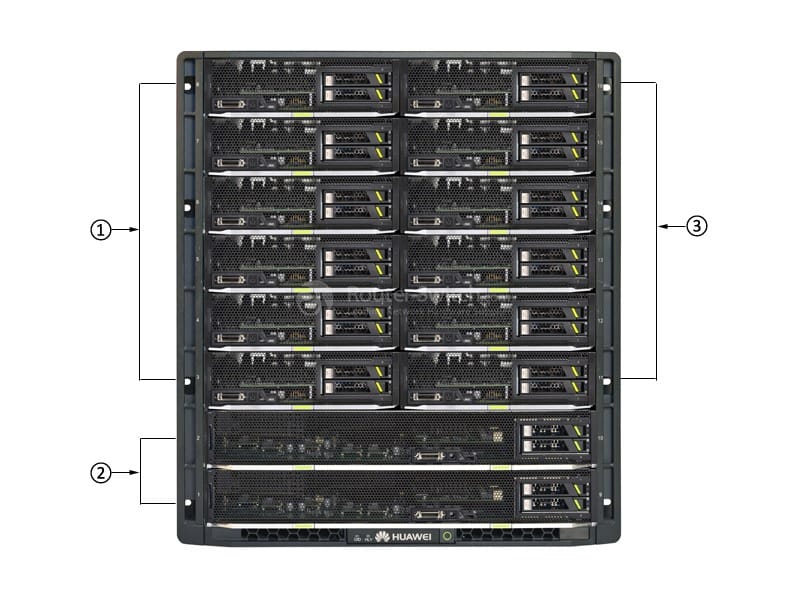

На рис. 1 показан вид спереди блейд-сервера E9000.

HUAWEI E9000 BLADE SERVER CHASSIS Front

Примечание:

①	Вычислительные узлы половинной ширины
②	Полноразмерные вычислительные узлы
③	Вычислительные узлы половинной ширины

· Имеется 16 слотов для вычислительных узлов. В корпусе могут быть установлены как полноразмерные, так и половинные вычислительные узлы.

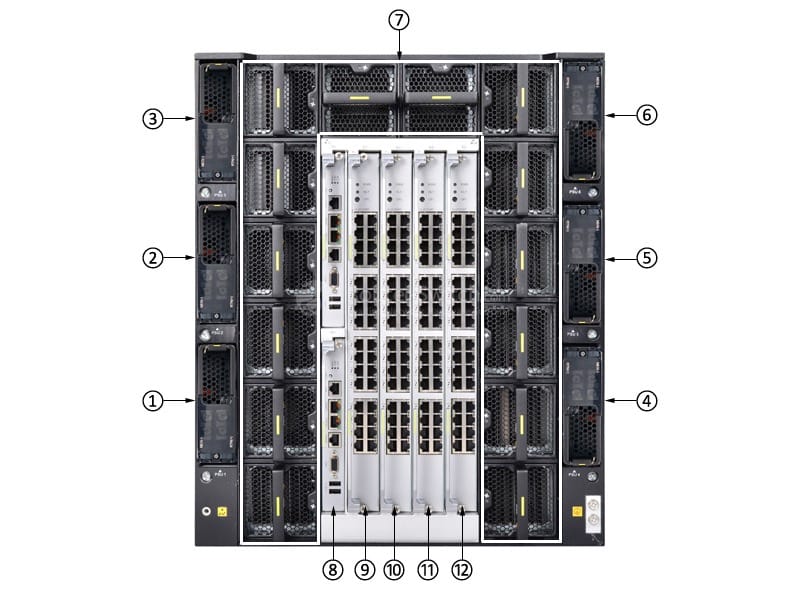

На рис. 2 показан вид блейд-сервера E9000 сзади.

Примечание:

①	БП 1	⑦	14 модулей вентиляторов
②	БП 2	⑧	Модуль управления 1MM (недостаток) Модуль управления 2MM (верхний)
③	БП 3	⑨	Проходной модуль 1E
④	БП 4	⑩	Модуль переключения 2X
⑤	БП 5	⑪	Модуль переключения 3X
⑥	БП 6	⑫	Проходной модуль 4E

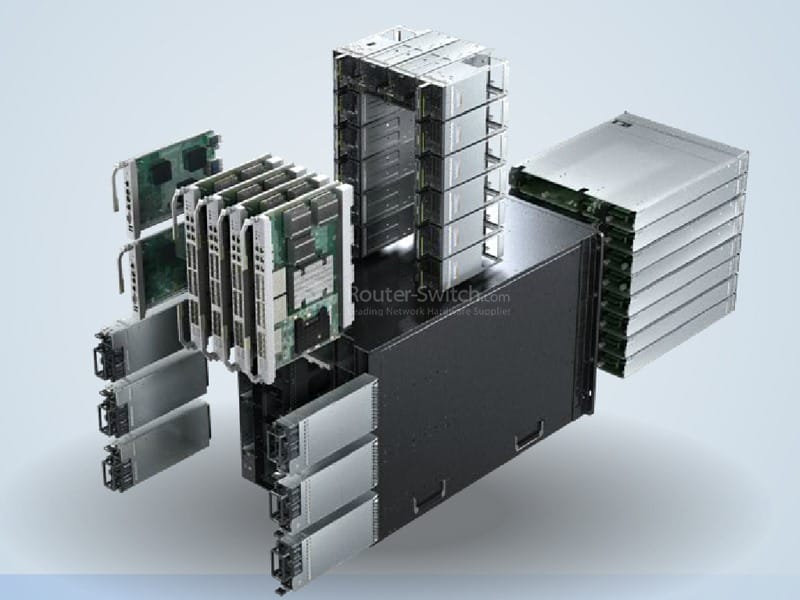

На рис. 3 показан блейд-сервер E9000 с компонентами.

Поддерживаемые компоненты

В Таблице 2 показаны поддерживаемые компоненты этого корпуса блейд-сервера E9000.

Элемент	Описание
ВЫЧИСЛИТЕЛЬНЫЙ УЗЕЛ HUAWEI CH121 V3	Вычислительный узел Huawei FusionServer CH121 V3 для E9000, Intel Xeon E5-2600 Серия V3, 24 модуля DIMM DDR4, RAID 0 и 1
ВЫЧИСЛИТЕЛЬНЫЙ УЗЕЛ HUAWEI CH121 ДЛЯ E9000	Вычислительный узел Huawei CH121 для E9000, Intel Xeon E5-2600 и E5-2600 v2, 24 модуля DIMM DDR3, виртуализация, облачные вычисления и HPC
ВЫЧИСЛИТЕЛЬНЫЙ УЗЕЛ HUAWEI CH140 V3 ДЛЯ E9000	Вычислительный узел Huawei FusionServer CH140 V3 для E9000, Intel Xeon E5-2600 Серия V3, два вычислительных узла в слоте половинной ширины, 8 модулей DIMM DDR4
ВЫЧИСЛИТЕЛЬНЫЙ УЗЕЛ РАСШИРЕНИЯ ВВОДА/ВЫВОДА HUAWEI CH220 V3	Вычислительный узел расширения ввода-вывода Huawei FusionServer CH220 V3, Intel Xeon E5-2600 Серия V3, 16 модулей DIMM DDR4
HUAWEI CH222 V3 ХРАНИЛИЩЕ ВЫЧИСЛИТЕЛЬНЫЙ УЗЕЛ	Вычислительный узел хранения Huawei FusionServer CH222 V3, Intel Xeon E5-2600 Серия V3, RAID, 24 модуля DIMM DDR4
ВЫЧИСЛИТЕЛЬНЫЙ УЗЕЛ РАСШИРЕНИЯ ХРАНИЛИЩА HUAWEI CH226 V3	Вычислительный узел расширения хранилища Huawei FusionServer CH226 V3, Intel Xeon Серия E5-2600 V3, RAID, 24 модуля DIMM DDR4
ВЫЧИСЛИТЕЛЬНЫЙ УЗЕЛ HUAWEI CH242 V3	Вычислительный узел Huawei FusionServer CH242 V3 для E9000, Intel Xeon E7-4800/8800 ЦП серии V2/V3, RAID, 32 модуля DIMM DDR4

Сравните с аналогичными товарами

В таблице 3 показано сравнение блейд-сервера E9000 и стоечного сервера RH2288H V3.

Элемент	ШАССИ БЛЕЙД-СЕРВЕРА HUAWEI E9000	СЕРВЕР HUAWEI RH2288H V3
Тип	Блейд-сервер	Стоечный сервер
Управление	· Использует HMM в режиме резервирования 1+1, поддерживает стандартные интерфейсы управления, такие как SNMP и IPMI, унифицированно управляет вычислительными и коммутационными устройствами и предоставляет комплексные функции управления, такие как графический интерфейс, удаленный KVM, виртуальный носитель, SOL, дистанционное управление, аппаратный мониторинг, интеллектуальный источник питания и историческое энергопотребление · Предоставляет дополнительные функции управления, такие как многокадровое каскадное управление, настройка графической сети и вычисления без сохранения состояния. · Использует микросхему управления Huawei Hi1710 и независимые порты · Поддерживает стандартные интерфейсы управления, такие как SNMP и IPMI; предоставляет графический интерфейс, удаленный KVM, виртуальный носитель, SOL, прогнозирующий анализ отказов (PFA), интеллектуальный источник питания, удаленное управление и мониторинг оборудования.	Включает в себя сенсорную ЖК-панель для диагностики неисправностей ·Поддерживает программное обеспечение для управления Huawei eSight и интеграцию со сторонними системами управления, такими как VMware vCenter, Microsoft System Center и Nagios.

Получить больше информации

У вас есть вопросы о ШАССИ ДЛЯ БЛЕЙД-СЕРВЕРА HUAWEI E9000?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com .

Характеристики

БП Блок питания переменного/постоянного тока: максимум шесть блоков питания переменного тока мощностью 3000/2000 Вт или шесть блоков питания постоянного тока мощностью 2500 Вт с возможностью горячей замены в режиме резервирования N+N или N+M

Вентиляторные модули Обеспечивает 14 модулей вентиляторов с возможностью «горячей» замены в режиме резервирования N+1.

Источник питания 110 В/220 В переменного тока или –48 В постоянного тока

Коммутационные модули 4 слота для коммутационных модулей серии Huawei CX обеспечивают коммутационную способность промежуточной платы на уровне 15,6 Тбит/с. Коммутационный модуль CX110 GE: 12 восходящих портов GE + 4 восходящих канала 10 GE, 32 нисходящих канала GE Модуль коммутации CX111 GE: 12 восходящих портов GE + 4 восходящих канала 10 GE, 32 нисходящих канала GE Транзитный модуль CX116 GE: 32 восходящих канала GE, 32 нисходящих канала GE Коммутационный модуль CX210 8G FC: 8 восходящих каналов 8G FC, 16 нисходящих каналов 8G FC Модуль коммутации CX220 16G FC: 8 восходящих портов 16G FC, 16 нисходящих портов 16G FC Коммутационный модуль CX310 10 GE: 16 восходящих портов 10 GE, 32 нисходящих порта 10 GE Модуль конвергентного коммутатора CX311 10 GE/FCoE: 16 x 10 GE + 8 x 8G FC восходящего канала, 32 x 10 GE нисходящего канала Сквозной модуль CX317 10 GE: 32 восходящих порта 10 GE, 32 нисходящих порта 10 GE Коммутационный модуль CX611 InfiniBand (QDR 40 Гбит/с, FDR 56 Гбит/с): 18 восходящих каналов QDR/FDR, 16 нисходящих каналов QDR/FDR Коммутационный модуль CX710 40 GE: восходящий канал 8 x 40 GE, нисходящий канал 16 x 40 GE Модуль многоплоскостного коммутатора CX912; поддерживает порты FC: 16 x 10 GE + 8 x 8G FC восходящего канала, 32 x 10 GE + 16 x 8G FC нисходящего канала Модуль многоплоскостного коммутатора CX915: 4 x 10 GE + 12 x GE + 8 x 8G FC восходящего канала, 32 x GE + 16 x 8G FC нисходящего канала

Лезвие 16 слотов половинной ширины или 8 слотов полной ширины Поддерживает гибкие конфигурации однослотовых, двухслотовых, полноразмерных и половинных узлов

Рабочая Температура от 5°C до 40°C

Размеры Высота: 530 мм (20,87 дюйма) Ширина: 442 мм (17,40 дюйма) Глубина: 840 мм (33,07 дюйма)

Управление ● Использует HMM в режиме резервирования 1+1, поддерживает стандартные интерфейсы управления, такие как SNMP и IPMI, унифицированно управляет вычислительными и коммутационными устройствами и предоставляет комплексные функции управления, такие как графический интерфейс, удаленный KVM, виртуальный носитель, SOL, удаленное управление, аппаратный мониторинг, интеллектуальное питание и исторические данные об энергопотреблении ● Предоставляет дополнительные функции управления, такие как многокадровое каскадное управление, настройка графической сети и вычисления без сохранения состояния.

Фактор формы 12U
