WS-C4500X-16SFP+

Каталог

WS-C4500X-16SFP+

Нет отзывов

WS-C4500X-16SFP+ — это коммутатор Cisco Catalyst серии 4500-X. Это фиксированный коммутатор агрегации, который обеспечивает лучшую в своем классе масштабируемость, упрощенную виртуализацию сети и интегрированные сетевые службы для сред с ограниченным пространством в кампусных сетях.

Краткие характеристики

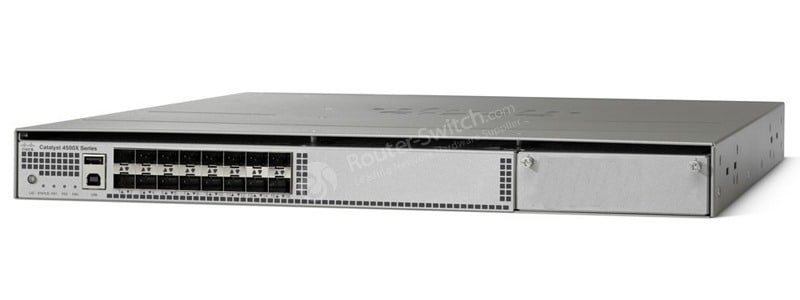

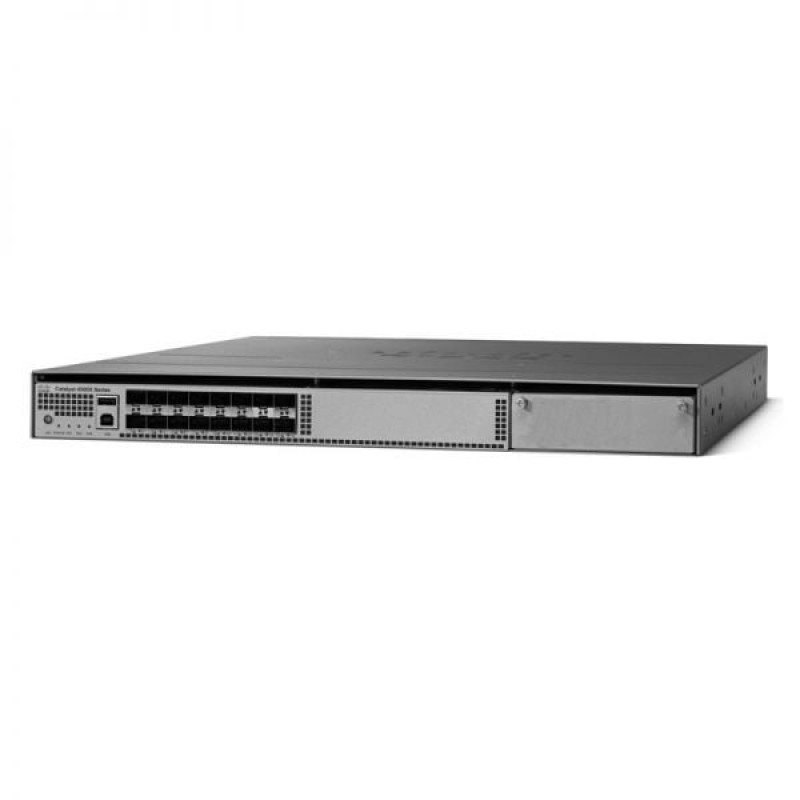

На рис. 1 показан внешний вид WS-C4500X-16SFP+.

В Таблице 1 показаны краткие характеристики.

Код продукта	WS-C4500X-16SFP+
Порты	16 портов Ethernet 1G или 10G (требуются приемопередатчики SFP или SFP+)
Набор функций	IP-база
Слот модуля восходящей связи	1 (8 портов 10 GE SFP+/SFP — C4KX-NM-8SFP+)
Коммутационная способность	До 800 Гбит/с
Встроенная память (SRAM DDR-II)	4ГБ
Буферы портов	32 МБ общей памяти
Процессор	Двухъядерный 1,5 ГГц
энергонезависимая память	2 ГБ
Дополнительная внешняя память ( SD-карта )	2 ГБ
Расход воздуха	Охлаждение спереди назад
Размеры шасси (В x Ш x Г)	4,4 х 43,8 х 53,3 см
Вес упаковки	16,29 кг

информация о продукте

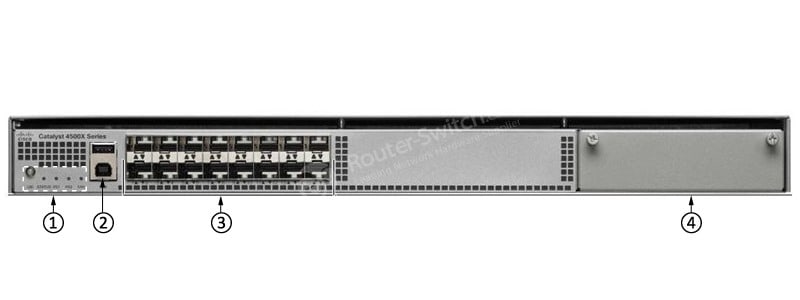

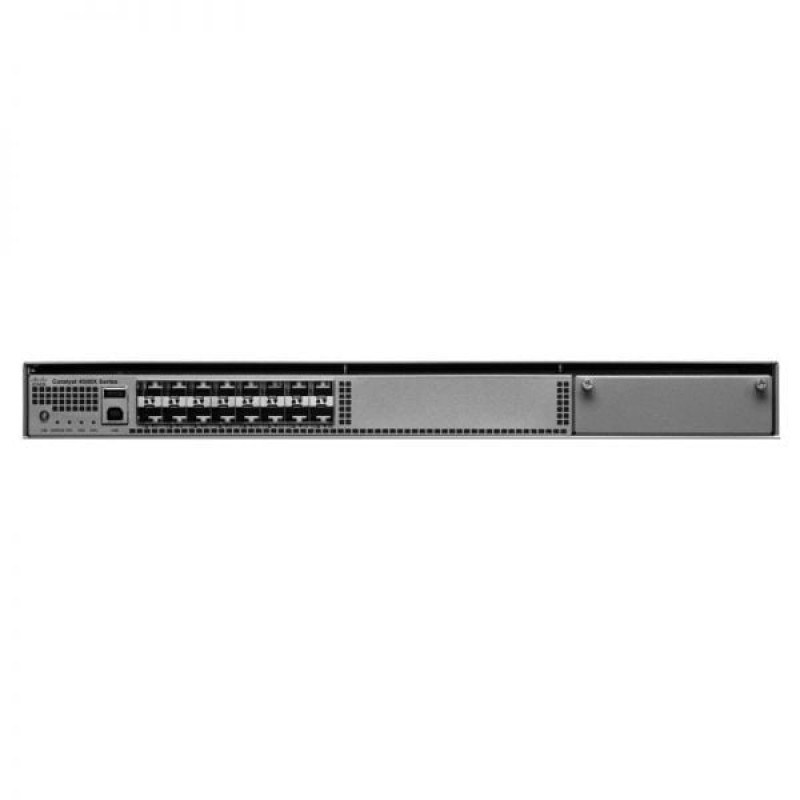

На рис. 2 показана передняя панель WS-C4500X-16SFP+.

WS-C4500X-16SFP+ Front Panel

Примечание:

① Область светодиодов

② Порты USB (2 порта) Верхний порт представляет собой разъем типа A; нижний порт - разъем типа B

③ 16 портов Ethernet

④ 8-портовый слот для модуля восходящей связи (приобретается отдельно)

· В области светодиодов есть пять светодиодов: светодиод UID, светодиод STATUS, светодиод PS1, светодиод PS2 и светодиод FAN.

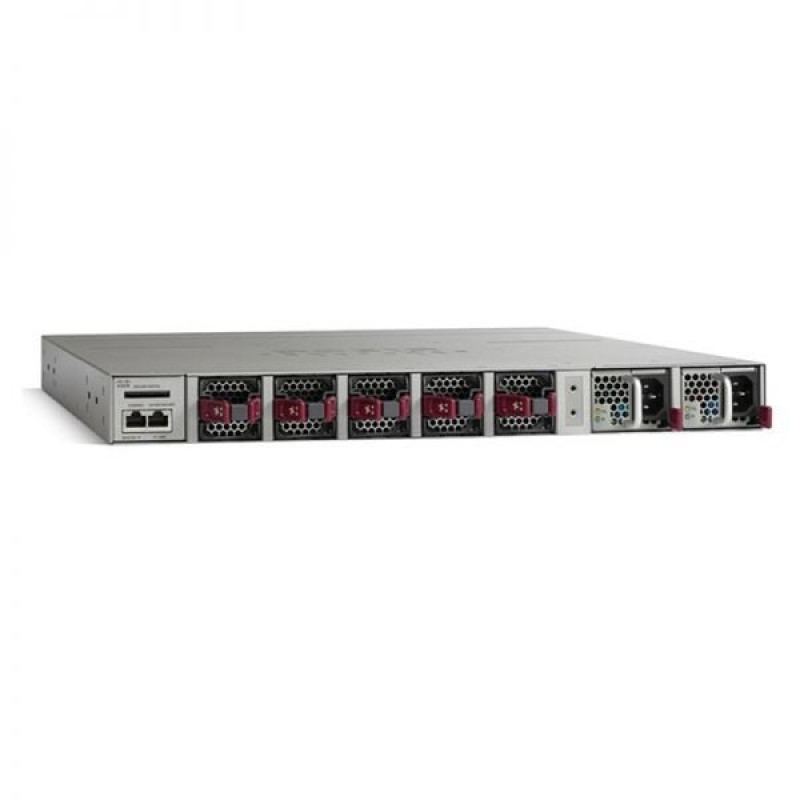

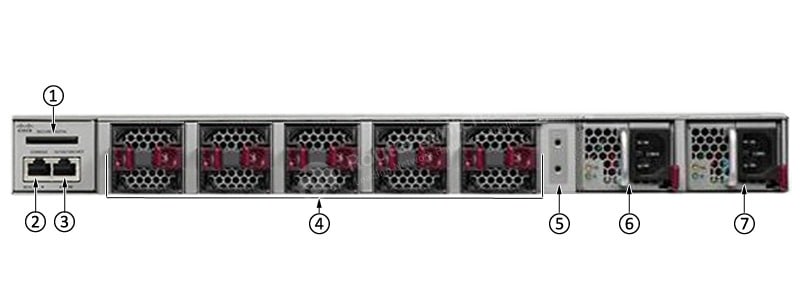

На рис . 3 показана задняя панель WS-C4500X-16SFP+ с установленным блоком питания переменного тока. В этот продукт не входит блок питания. Необходимо дополнительно заказать блок питания.

WS-C4500X-16SFP+ Back Panel

Примечание:

①SECURE DIGITAL порт

②КОНСОЛЬНЫЙ порт

③ Порт 10/100/1000 МГТ

④Вентиляторные блоки (5 блоков)

⑤ Заземляющая площадка шасси

⑥Отсек блока питания (показан установленный блок питания переменного тока)

⑦Отсек блока питания (показан установленный блок питания переменного тока)

Аксессуары

В Таблице 2 показаны рекомендуемые элементы для WS-C4500X-16SFP+.

Категория	Модель	Описание
Модуль восходящей связи	C4KX-NM-8SFP+	Cisco Catalyst 4500-X 8-портовый модуль восходящей линии связи Ethernet 10GE C4KX-NM-8SFP+
Источник питания	C4KX-PWR-750AC-R=	Блок питания Catalyst 4500X 750 Вт переменного тока с охлаждением спереди и сзади
Источник питания	C4KX-PWR-750AC-R/2	Catalyst 4500X 750 Вт переменного тока с охлаждением спереди и сзади 2-й блок питания PWR
Лицензия	L-C4500X-16P-IP-ES=	Лицензия на обновление Catalyst 4500-X IP BASE до Enterprise Services (электронная доставка) для моделей с 16 и 24 портами
Консольный кабель	КАБИНА-КОНСОЛЬ-RJ45	Консольный кабель 6 футов с RJ45 и DB9F
1G SFP	GLC-SX-MMD	Модуль приемопередатчика 1000BASE-SX SFP, MMF, 850 нм, DOM
1G SFP	GLC-LH-SMD	Модуль приемопередатчика 1000BASE-LX/LH SFP, MMF/SMF, 1310 нм, DOM
10G SFP	СФП-10Г-СР	SFP-модуль 10GBASE-SR
10G SFP	СФП-10Г-ЗР	Модуль Cisco 10GBASE-ZR SFP10G для SMF

Скачать техпаспорт

pdf [PDF] Лист данных коммутатора Cisco Catalyst серии 4500-x с фиксированным агрегированием 10 Gigabit Ethernet

Получить больше информации

У вас есть вопросы о WS-C4500X-16SFP+?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com .

Характеристики

ACL VLAN, маршрутизатора и порта Да

ARP-записи 47К

IGMP-группы 32К

Unicast Reverse Path Forwarding (uRPF) Проверка оборудования Да

USB-порт Тип A (хранилище и загрузка) до 4 ГБ

Анализатор коммутируемых портов (SPAN), Анализатор удаленных ком 8 двунаправленных сеансов со скоростью линии (вход и выход)

Аппаратное соединение L2 До 250 млн пакетов в секунду

Безопасность порта Да

Буферы портов 32 МБ общей памяти

Всего VLAN 4094

Всего коммутируемых виртуальных интерфейсов (SVI) 4094

Встроенная память (SRAM DDR-II) 4ГБ

Гибкие записи Netflow 128К

Двойной источник питания Да

Дополнительная внешняя память (SD-карта) 2 ГБ

Заменяемые на месте вентиляторы Да (5 вентиляторов)

Записи ACL безопасности (1K=1024) 128 КБ (64 КБ на входе и 64 КБ на выходе) совместно с QoS

Записи QoS 128 КБ (64 КБ на входе и 64 КБ на выходе) совместно с ACL

Записи управления доступом к среде (MAC) 55К

Класс обслуживания (CoS) Да

Количество стекируемых коммутаторов в VSS до 2

Максимальное количество каналов виртуального коммутатора 8

Маршрутизация IPv4 в оборудовании До 250 млн пакетов в секунду

Маршрутизация IPv6 в оборудовании До 125 млн пакетов в секунду

Метод ограничения расхода на основе расхода; Количество тарифов Поддерживается использование записей о потоках в критериях классификации и контролирующих действиях.

Многоадресные маршруты 16x10 GE Port Base Артикул: IPv4: 24K, IPv6: 12K

Модуль расширения (дополнительно) 8x10 GE SFP+/SFP — C4KX-NM-8SFP+

Непрерывная переадресация с переключением с отслеживанием состоя Через переключатели

Обновление программного обеспечения в процессе эксплуатации Через переключатели

Ограничители скорости процессора (защита от DoS-атак) включают к Да

Ограничители скорости процессора HW по пакетам в секунду (pps) и Поддерживается в аппаратной политике управления плоскостью (CoPP)

Ограничитель микропотока Да. Поддерживается с использованием записей потоков в карте классов.

Отслеживание записей протокола динамической конфигурации хоста ( 12K (привязки DHCP snooping)

Очереди портов 8 очередей/порт

Очереди ЦП 64

Переадресация записей 16x10 GE Port Base Артикул: IPv4: 64K, IPv6: 32K

Поддержка Jumbo Frame для мостовых и маршрутизируемых пакетов До 9216 байт

Политика уровня управления (CoPP) для многоадресной рассылки Да

Порт управления 10/100/1000 База-Т

Применение политики Qos На порт или на Vlan или на порт, на VLAN Детализация

Пропускная способность VSS До 1,6 Тбит/с

Пропускная способность системы До 800 Гбит/с

Процессор Двухъядерный 1,5 ГГц

Расширения IEEE 802.1x и 802.1x Да

Резервирование вентиляторов Отсутствие влияния на производительность при выходе из строя одного вентилятора

Решение высокой доступности Система виртуальной коммутации (VSS)

Совокупное ограничение скорости Входной порт или VLAN и выходной VLAN или порт уровня 3

Совокупные ограничители скорости трафика (1K = 1024) 16К

Ссылка на виртуальный коммутатор 1GE или 10GE

Типы уровней ограничения скорости Гарантированная скорость передачи информации (CIR), пиковая скорость передачи информации (PIR)

Точка кода дифференцированных услуг (DSCP) Да

Частные виртуальные локальные сети Да

Экземпляры протокола связующего дерева 10 тыс.

энергонезависимая память 2 ГБ

Ярлыки ACL Да
