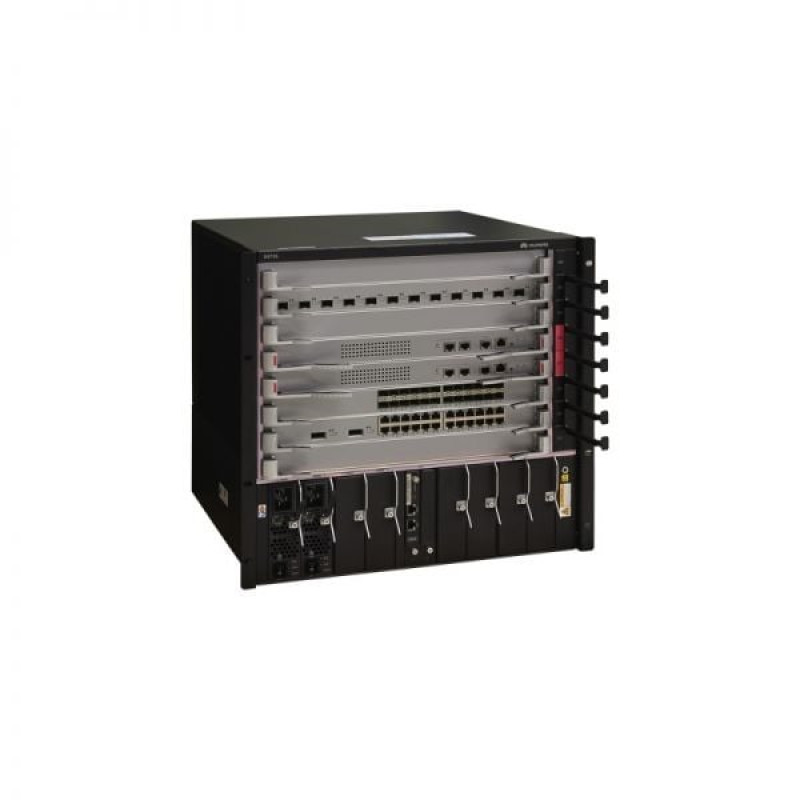

Шасси Huawei S9706 с 2 * SRUD, 2 * AC Power (EH1B06EACD01)

Каталог

Нет отзывов

Huawei EH1B06EACD01 — это базовый комплект переменного тока Huawei S9706 (включая сборочное шасси, основную плату SRUD*2, мощность переменного тока 2200 Вт*2, базовое программное обеспечение*1). Терабитные маршрутизирующие коммутаторы серии S9700 — это высокотехнологичные коммутаторы, предназначенные для кампусных сетей следующего поколения и центров обработки данных для реализации агрегации услуг. EH1BS9703E00 — это только шасси без каких-либо модулей. Сервисные карты, MPU, модуль вентилятора, модули питания заказываются отдельно.

Краткие характеристики

В Таблице 1 показаны краткие характеристики.

Код продукта	EH1B06EACD01
Пучок	Базовый комплект переменного тока Huawei S9706 (включая шасси в сборе, основную плату SRUD * 2, мощность переменного тока 2200 Вт * 2, базовое программное обеспечение * 1)
Коммутационная способность	6,72 Тбит/с; 14,72 Тбит/с
Скорость пересылки пакетов	2880 млн пакетов в секунду/5040 млн пакетов в секунду
Сервисные слоты	6
IP-маршрутизация	Протоколы маршрутизации IPv4, такие как RIP, OSPF, BGP и IS-IS. Протоколы динамической маршрутизации IPv6, такие как RIPng, OSPFv3, ISISv6 и BGP4+.
Размеры (В x Ш x Г в мм)	441,7 мм x 442 мм x 489 мм, 10U
Вес шасси (пустой)	29 кг
Рабочее напряжение	постоянный ток: от –40 В до –72 В переменный ток: от 90 до 290 В
Возможности электроснабжения оборудования	4400 Вт

информация о продукте

На рис. 1 показана передняя панель S9706 для справки.

Примечание:

①	Шесть слотов для сервисных карт	⑤	Два блока централизованного мониторинга EH1D200CMU00
②	Два микропроцессора	⑥	Зарезервированные слоты
③	Пара монтажных кронштейнов	⑦	Гнездо ESD на передней панели
④	Четыре силовых модуля	⑧	Рамы управления кабелями

На рис. 2 показана задняя панель S9706 для справки .

Примечание:

①	Два модуля вентилятора
②	Задний разъем ESD
③	Клемма заземления JG
④	Воздушный фильтр
⑤	Пара съемных ручек.

Модули, карты и оптический трансивер

В таблице 2 показаны рекомендуемые аксессуары для S9706.

Модель	Описание
Модули брандмауэра
ET1D2FW00S00	Модуль A NGFW с программным обеспечением HW General Security Platform
ET1D2FW00S01	Модуль B NGFW с программным обеспечением HW General Security Platform
ET1D2FW00S02	Модуль C NGFW с программным обеспечением HW General Security Platform
Интерфейсная карта FE
EH1D2F48SEA0	48-портовая интерфейсная карта 100BASE-X (EA, SFP)
EH1D2F48SEC0	48-портовая интерфейсная карта 100BASE-X (EC, SFP)
EH1D2F48TEA0	48-портовая интерфейсная карта 10/100BASE-T (EA, RJ45)
Интерфейсная карта GE
EH1D2G24SEC0	24-портовая интерфейсная карта 100/1000BASE-X (EC, SFP)
EH1D2G48SEC0	48-портовая интерфейсная карта 100/1000BASE-X (EC, SFP)
Плата интерфейса GE/10GE
EH1D2S04SX1E	4 порта 10GBASE-X и 24 порта 100/1000BASE-X и 8-портовая комбинированная интерфейсная карта 10/100/1000BASE-T (X1E, RJ45/SFP/SFP+)
EH1D2S24XEA0	24-портовая интерфейсная карта 100/1000BASE-X и 2-портовая интерфейсная карта 10GBASE-X (EA, SFP/XFP)
Интерфейсная карта 10GE
EH1D2X04XEA0	4-портовая интерфейсная карта 10GBASE-X (EA, XFP)
EH1D2X08SED4	8-портовая интерфейсная карта 10GBASE-X (EA, XFP)
EH1D2X12SSA0	12-портовая интерфейсная карта 10GBASE-X (EA, XFP)
EH1D2X16SFC0	16-портовая интерфейсная карта 10GBASE-X (EA, XFP)
EH1D2X32SSC0	32-портовая интерфейсная карта 10GBASE-X (EA, XFP)
Вентиляторный модуль
EH1M00FBX000	Вентиляторная коробка с широким напряжением 74
Модуль питания
PAC-2200WF	Модуль питания переменного тока 2200 Вт
W2PSA0800	Модуль питания переменного тока 800 Вт (черный)
W2PSD2200	Модуль питания постоянного тока 2200 Вт (черный)
Оптический приемопередатчик GE-SFP
SFP-1000BaseT	Электрический приемопередатчик, SFP, GE, модуль электрического интерфейса (100 м, RJ45)
eSFP-GE-SX-MM850	Оптический трансивер, eSFP, GE, многорежимный модуль (850 нм, 0,55 км, LC)
СФП-ГЭ-ЛС-СМ1310	Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 10 км, LC)
С-СФП-ГЭ-ЛХ40-СМ1310	Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 40 км, LC)
С-СФП-ГЭ-ЛХ40-СМ1550	Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 40 км, LC)
Оптический трансивер 10GE SFP+
SFP-10G-УСР	Оптический трансивер 10GBase-USR, SFP+, 10G, многомодовый модуль (850 нм, 0,1 км, LC)
OMXD30000	Оптический трансивер, SFP+, 10G, многомодовый модуль (850 нм, 0,3 км, LC)
OSX010000	Оптический трансивер, SFP+, 10G, одномодовый модуль (1310 нм, 10 км, LC)

Сравните с аналогичными товарами

Таблица 3 показывает сравнение.

Модели	EH1B06EACD01	EH1BS9706E00
Тип	Базовый комплект переменного тока Huawei S9706 (включая шасси в сборе, основную плату SRUD * 2, мощность переменного тока 2200 Вт * 2, базовое программное обеспечение * 1)	Сборка шасси S9706
Коммутационная способность	6,72 Тбит/с или 14,72 Тбит/с	6,72 Тбит/с или 14,72 Тбит/с
Скорость пересылки пакетов	2880 миллионов пакетов в секунду или 5040 миллионов пакетов в секунду	2880 миллионов пакетов в секунду или 5040 миллионов пакетов в секунду
Сервисные слоты	6	6

Получить больше информации

У вас есть вопросы о коммутаторе Huawei EH1B06EACD01?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com .

Характеристики

IP-маршрутизация Поддерживает протоколы маршрутизации IPv4, такие как RIP, OSPF, BGP и IS-IS. Поддерживает протоколы динамической маршрутизации IPv6, такие как RIPng, OSPFv3, ISISv6 и BGP4+

MAC-адрес Поддерживает автоматическое изучение и устаревание MAC-адресов C Поддерживает записи статических, динамических и черных MAC-адресов. Поддерживает фильтрацию пакетов на основе исходных MAC-адресов Поддерживает ограничение MAC-адресов на основе портов и сетей VL AN.

MPLS Поддерживает основные функции MPLS Поддерживает MPLS OAM Поддерживает MPLSTE Поддерживает MPLS VPN/VLL/VPLS

Вес шасси (пустой) 29 кг

Виртуализация SVF 2.0 Виртуализация коммутаторов доступа (AS) и точек доступа в одно логическое устройство для упрощения управление и обслуживание Два уровня AS разрешены в системе SVF Сторонние устройства разрешены между родительским SVF и клиентами

ВЛАН Поддерживает добавление доступа, магистральных и гибридных интерфейсов к VLAN. Поддерживает VLAN по умолчанию Поддерживает переключение VLAN Поддерживает QinQ и выборочный QinQ Поддерживает назначение VLAN на основе MAC-адресов

Возможности электроснабжения оборудования 4400 Вт

качество обслуживания Поддерживает классификацию трафика на основе заголовков уровня 2, протоколов уровня 3, уровня 4. протоколы и приоритет 802.1p Поддерживает действия ACL, CAR, перемаркировку и расписание Поддерживает алгоритмы планирования очереди, такие как SP, WRR, DRR, SP+WRR и СП+ДРР Поддерживает механизмы предотвращения перегрузки, такие как WRED и tail drop. Поддерживает H-QoS Поддерживает формирование трафика

Коммутационная способность 6,72 Тбит/с; 14,72 Тбит/с

Мультикаст Поддерживает отслеживание IGMP v1/v2/v3, IGMPv1/v2/v3 Поддерживает PIM-SM, PIM-DM, PIM-SSM Поддерживает MSDP, MBGP Поддерживает быстрый отпуск Поддерживает управление многоадресным трафиком Поддерживает многоадресный запрос Поддерживает подавление многоадресных пакетов Поддерживает многоадресный CAC Поддерживает многоадресный ACL

Надежность Поддерживает LACP и E-Trunk Поддерживает VRRP и BFD для VRRP Поддерживает BFD для BGP/IS-IS/OSPF/статического маршрута NSR, NSF и GR для BGP/IS-IS/OSPF/LDP Поддерживает TE FRR и IP FRR Поддерживает Ethernet OAM (IEEE 802.3ah и 802.1ag) (аппаратный уровень) ВСМ Поддерживает МСЭ-Y.1731 Поддерживает DLDP

Осведомленность о качестве iPCA Маркировка реальных служебных пакетов для подсчета отброшенных пакетов в реальном времени и коэффициент потери пакетов Подсчет количества потерянных пакетов и коэффициента потери пакетов на устройствах и L2/L3 сети

Пучок Базовый комплект переменного тока Huawei S9706 (включая шасси в сборе, основную плату SRUD * 2, мощность переменного тока 2200 Вт * 2, базовое программное обеспечение * 1)

Рабочее напряжение постоянный ток: от –40 В до –72 В переменный ток: от 90 до 290 В

Размеры (В x Ш x Г в мм) 441,7 мм x 442 мм x 489 мм, 10U

Ряд Переключатель Huawei S9706

Сетевая синхронизация Синхронизация Ethernet 1588v2

Скорость пересылки пакетов 2880 млн пакетов в секунду/5040 млн пакетов в секунду

Служебные слоты 6

СТП/ERPS Поддерживает STP (IEEE 802.1d), RSTP (IEEE 802.1w) и MSTP (IEEE 802.1s) Поддерживает защиту BPDU, корневую защиту и защиту от петель Поддерживает туннель BPDU ERPS (G.8032)

Управление беспроводной сетью Родной кондиционер Контроль доступа к точкам доступа, управление регионами точек доступа и управление профилями точек доступа Управление профилем радио, единая статическая конфигурация и централизованная динамическая управление Основные услуги WLAN, QoS, безопасность и управление пользователями

Управление пользователями единое управление пользователями 802.1x, MAC-адрес и аутентификация портала Учет трафика и времени Авторизация пользователей на основе групп пользователей, доменов и временных диапазонов
