EH1BS9703E00

Каталог

EH1BS9703E00

Нет отзывов

EH1BS9703E00 — это сборочное шасси Huawei S9703 с 3 слотами. Терабитные маршрутизирующие коммутаторы серии S9700 — это высокотехнологичные коммутаторы, предназначенные для кампусных сетей следующего поколения и центров обработки данных для реализации агрегации услуг. EH1BS9703E00 — это только шасси без каких-либо модулей. Сервисные карты, MPU, модуль вентилятора, модули питания заказываются отдельно.

Краткие характеристики

В таблице 1 приведены краткие характеристики коммутатора Huawei S9703.

Код продукта	S9703
Коммутационная способность	2,88 Тбит/с или 5,76 Тбит/с
Скорость пересылки пакетов	2160 миллионов пакетов в секунду
Сервисные слоты	3
IP-маршрутизация	Протоколы маршрутизации IPv4, такие как RIP, OSPF, BGP и IS-IS. Протоколы динамической маршрутизации IPv6, такие как RIPng, OSPFv3, ISISv6 и BGP4+.
Размеры (В х Ш х Г)	175 мм x 442 мм x 489 мм, 4U
Вес шасси (пустой)	11 кг
Рабочее напряжение	постоянный ток: от –40 В до –72 В переменный ток: от 90 до 290 В
Возможности электропитания оборудования	2200 Вт

информация о продукте

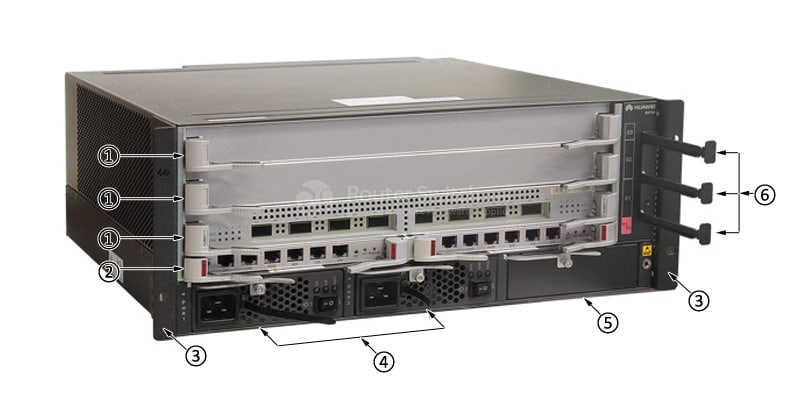

На рис. 1 показана передняя панель S9703 для справки. EH1BS9703E00 — это только сборочное шасси. В данном изделии на рисунке были установлены некоторые модули. Обратите внимание, что эти модули необходимо приобретать отдельно.

EH1BS9703E00 Front Panel

Примечание:

①	Три слота для сервисных карт	④	Два слота для модулей питания
②	Два слота для микропроцессоров	⑤	Зарезервированный слот
③	Пара монтажных кронштейнов	⑥	Гнездо ESD на передней панели

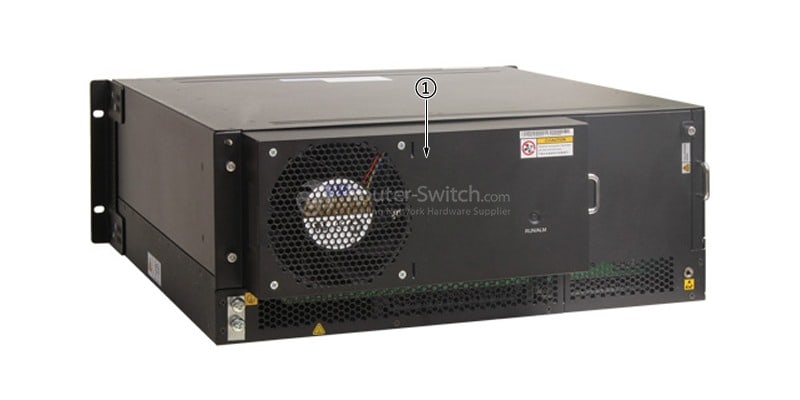

На рис. 2 показана задняя панель EH1BS9703E00 с установленным модулем вентиляторов. Модуль необходимо заказывать отдельно.

EH1BS9703E00 Back Panel

Примечание:

①	Слот модуля вентилятора

Модули, карты и оптический трансивер

В Таблице 2 показаны рекомендуемые аксессуары для S9703. Эти модули могут быть установлены в EH1BS9703E00, шасси сборки S9703.

Модель	Описание
Главный блок управления
EH1D2MCUAC00	S9703 Основной блок управления A (дополнительные часы)
Блок контроллера беспроводного доступа
АКУ2	Блок контроллера доступа WLAN ACU2 (включая ресурсы управления 128 точками доступа)
Модуль системы предотвращения вторжений
ET1D2IPS0S00	Модуль IPS A с программным обеспечением HW General Security Platform
Модули брандмауэра
ET1D2FW00S00	Модуль A NGFW с программным обеспечением HW General Security Platform
ET1D2FW00S01	Модуль B NGFW с программным обеспечением HW General Security Platform
ET1D2FW00S02	Модуль C NGFW с программным обеспечением HW General Security Platform
Интерфейсная карта FE
EH1D2F48SEA0	48-портовая интерфейсная карта 100BASE-X (EA, SFP)
EH1D2F48SEC0	48-портовая интерфейсная карта 100BASE-X (EC, SFP)
EH1D2F48TEA0	48-портовая интерфейсная карта 10/100BASE-T (EA, RJ45)
Интерфейсная карта GE
EH1D2G24SEC0	24-портовая интерфейсная карта 100/1000BASE-X (EC, SFP)
EH1D2G48SEC0	48-портовая интерфейсная карта 100/1000BASE-X (EC, SFP)
Плата интерфейса GE/10GE
EH1D2S04SX1E	4 порта 10GBASE-X и 24 порта 100/1000BASE-X и 8-портовая комбинированная интерфейсная карта 10/100/1000BASE-T (X1E, RJ45/SFP/SFP+)
EH1D2S24XEA0	24-портовая интерфейсная карта 100/1000BASE-X и 2-портовая интерфейсная карта 10GBASE-X (EA, SFP/XFP)
Интерфейсная карта 10GE
EH1D2X04XEA0	4-портовая интерфейсная карта 10GBASE-X (EA, XFP)
EH1D2X08SED4	8-портовая интерфейсная карта 10GBASE-X (EA, XFP)
EH1D2X12SSA0	12-портовая интерфейсная карта 10GBASE-X (EA, XFP)
EH1D2X16SFC0	16-портовая интерфейсная карта 10GBASE-X (EA, XFP)
EH1D2X32SSC0	32-портовая интерфейсная карта 10GBASE-X (EA, XFP)
Интерфейсная карта 40GE
EH1D2L02QFC0	2-портовая интерфейсная карта 40GBASE-X (FC, QSFP+)
EH1D2L08QFC0	8-портовая интерфейсная карта 40GBASE-X (FC, QSFP+)
Интерфейсная карта 100GE
EH1D2C02FEE0	2-портовая интерфейсная карта Huawei 100GBASE-X (EE, CFP)
Вентиляторный модуль
EH1M00FBX000	Вентиляторная коробка с широким напряжением 74
Модуль питания
PAC-2200WF	Модуль питания переменного тока 2200 Вт
W2PSA0800	Модуль питания переменного тока 800 Вт (черный)
W2PSD2200	Модуль питания постоянного тока 2200 Вт (черный)
Оптический приемопередатчик GE-SFP
SFP-1000BaseT	Электрический приемопередатчик, SFP, GE, модуль электрического интерфейса (100 м, RJ45)
eSFP-GE-SX-MM850	Оптический трансивер, eSFP, GE, многорежимный модуль (850 нм, 0,55 км, LC)
СФП-ГЭ-ЛС-СМ1310	Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 10 км, LC)
С-СФП-ГЭ-ЛХ40-СМ1310	Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 40 км, LC)
С-СФП-ГЭ-ЛХ40-СМ1550	Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 40 км, LC)
Оптический трансивер 10GE SFP+
SFP-10G-УСР	Оптический трансивер 10GBase-USR, SFP+, 10G, многомодовый модуль (850 нм, 0,1 км, LC)
OMXD30000	Оптический трансивер, SFP+, 10G, многомодовый модуль (850 нм, 0,3 км, LC)
OSX010000	Оптический трансивер, SFP+, 10G, одномодовый модуль (1310 нм, 10 км, LC)
Оптический приемопередатчик 40GE QSFP+
КСФП-40G-ER4	40GBase-ER4 Оптический трансивер, QSFP+, 40G, одномодовый модуль (1310 нм, 40 км, LC)
КСФП-40G-LR4	Оптический трансивер 40GBase-LR4, QSFP+, 40GE, одномодовый модуль (1310 нм, 10 км, LC)
Оптический трансивер 100GE CFP
ЦФП-100G-ER4	Высокоскоростной приемопередатчик, CFP, 100G, одномодовый модуль (диапазон 1310 нм, 4*25G, 40 км, прямой LC)
CFP-100G-LR4	CFP, 100G, одномодовый модуль (диапазон 1310 нм, 4*25G, 10 км, прямой LC)

Сравните с аналогичными товарами

В таблице 3 показано сравнение EH1BS9703E00 (шасси в сборе S9703) и EH1BS9706E00 (шасси в сборе S9706).

Модели	EH1BS9703E00	EH1BS9706E00
Тип	Сборка шасси S9703	Сборка шасси S9706
Коммутационная способность	2,88 Тбит/с или 5,76 Тбит/с	6,72 Тбит/с или 14,72 Тбит/с
Скорость пересылки пакетов	2160 миллионов пакетов в секунду	2880 миллионов пакетов в секунду или 5040 миллионов пакетов в секунду
Сервисные слоты	3	6

Получить больше информации

У вас есть вопросы о коммутаторе Huawei EH1BS9703E00?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com .

Характеристики

IP-маршрутизация Поддерживает протоколы маршрутизации IPv4, такие как RIP, OSPF, BGP и IS-IS. Поддерживает протоколы динамической маршрутизации IPv6, такие как RIPng, OSPFv3, ISISv6 и BGP4+

MAC-адрес Поддерживает автоматическое изучение и устаревание MAC-адресов C Поддерживает записи статических, динамических и черных MAC-адресов. Поддерживает фильтрацию пакетов на основе исходных MAC-адресов Поддерживает ограничение MAC-адресов на основе портов и сетей VL AN.

MPLS Поддерживает основные функции MPLS Поддерживает MPLS OAM Поддерживает MPLSTE Поддерживает MPLS VPN/VLL/VPLS

Беспроводная сеть управление Родной кондиционер Контроль доступа к точкам доступа, управление регионами точек доступа и управление профилями точек доступа Управление профилем радио, единая статическая конфигурация и централизованная динамическая управление Основные услуги WLAN, QoS, безопасность и управление пользователями

Вес шасси (пустой) 11 кг

Виртуализация SVF 2.0 Виртуализация коммутаторов доступа (AS) и точек доступа в одно логическое устройство для упрощения управление и обслуживание Два уровня AS разрешены в системе SVF Сторонние устройства разрешены между родительским SVF и клиентами

ВЛАН Поддерживает добавление доступа, магистральных и гибридных интерфейсов к VLAN. Поддерживает VLAN по умолчанию Поддерживает переключение VLAN Поддерживает QinQ и выборочный QinQ Поддерживает назначение VLAN на основе MAC-адресов

Источник питания возможности оборудование 2200 Вт

качество iPCA осведомленность Маркировка реальных служебных пакетов для подсчета отброшенных пакетов в реальном времени и коэффициент потери пакетов Подсчет количества потерянных пакетов и коэффициента потери пакетов на устройствах и L2/L3 сети

качество обслуживания Поддерживает классификацию трафика на основе заголовков уровня 2, протоколов уровня 3, уровня 4. протоколы и приоритет 802.1p Поддерживает действия ACL, CAR, перемаркировку и расписание Поддерживает алгоритмы планирования очереди, такие как SP, WRR, DRR, SP+WRR и СП+ДРР Поддерживает механизмы предотвращения перегрузки, такие как WRED и tail drop. Поддерживает H-QoS Поддерживает формирование трафика

Коммутационная способность 2,88/5,76

Мультикаст Поддерживает отслеживание IGMP v1/v2/v3, IGMPv1/v2/v3 Поддерживает PIM-SM, PIM-DM, PIM-SSM Поддерживает MSDP, MBGP Поддерживает быстрый отпуск Поддерживает управление многоадресным трафиком Поддерживает многоадресный запрос Поддерживает подавление многоадресных пакетов Поддерживает многоадресный CAC Поддерживает многоадресный ACL

Надежность Поддерживает LACP и E-Trunk Поддерживает VRRP и BFD для VRRP Поддерживает BFD для BGP/IS-IS/OSPF/статического маршрута NSR, NSF и GR для BGP/IS-IS/OSPF/LDP Поддерживает TE FRR и IP FRR Поддерживает Ethernet OAM (IEEE 802.3ah и 802.1ag) (аппаратный уровень) ВСМ Поддерживает МСЭ-Y.1731 Поддерживает DLDP

Пересылка пакетов ставка 2160 миллионов пакетов в секунду

Размеры (В х Ш х D в мм) 175 х 442 х 489, 4U

Сеть синхронизация Синхронизация Ethernet 1588v2

Служебные слоты 3

СТП/ERPS Поддерживает STP (IEEE 802.1d), RSTP (IEEE 802.1w) и MSTP (IEEE 802.1s) Поддерживает защиту BPDU, корневую защиту и защиту от петель Поддерживает туннель BPDU ERPS (G.8032)

Управление пользователями единое управление пользователями 802.1x, MAC-адрес и аутентификация портала Учет трафика и времени Авторизация пользователей на основе групп пользователей, доменов и временных диапазонов
