Шасси Huawei S7703 с 2*MCUA, 2*питанием переменного тока (ES0Z1B03ACS0)

Каталог

Нет отзывов

ES0Z1B03ACS0 — это комплект переменного тока базового двигателя Huawei S7703 (включая сборочное шасси, основную плату MCUA*2800 Вт переменного тока*2).

Краткие характеристики

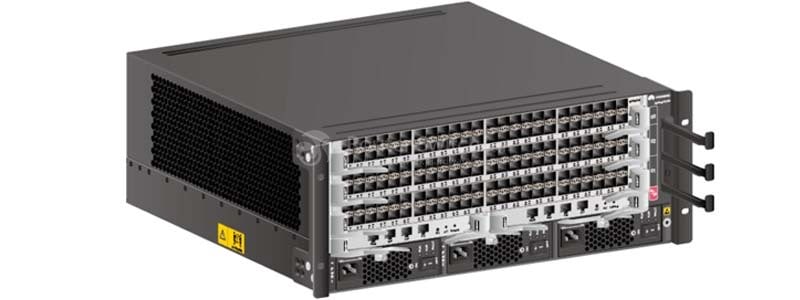

На рис. 1 показан внешний вид ES0Z1B03ACS0.

В Таблице 1 показаны краткие характеристики.

Код продукта	ES0Z1B03ACS0
Коммутационная способность	1,92 Тбит/с
Производительность пересылки	1440 миллионов пакетов в секунду
Проект резервирования	Супервизоры, силовые модули, ЦБ, кассеты вентиляторов
Буферная емкость	200 мс на порт
Вес упаковки (кг)	21,8
Объем упаковки (м^3)	0,124
Размер упаковки (ДШВ мм)	652595322
Чистый размер (ДШВ мм)	489442175

информация о продукте

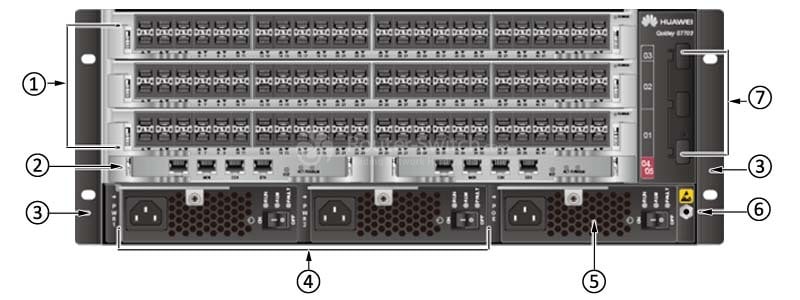

На рис. 2 показана структура шасси S7703 (вид спереди). ES0Z1B03ACS0 — это комплект переменного тока базового двигателя Huawei S7703 (включая шасси в сборе, основную плату MCUA*2800 Вт переменного тока*2) , другие модули или карты необходимо приобретать отдельно.

Примечание:

①	Три сервисные карты, в том числе: · Группа открытой сервисной платформы · Интерфейсная карта 100M · Интерфейсная карта 1000M · Плата интерфейса GE/10GE · Интерфейсная карта 10GE · Интерфейсная карта 40GE · Плата интерфейса 40GE/100GE · Интерфейсная карта 100GE ПРИМЕЧАНИЕ: Карты, поддерживаемые коммутатором, зависят от версии программного обеспечения.
②	Два микропроцессора
③	Пара монтажных кронштейнов ПРИМЕЧАНИЕ: Монтажные кронштейны используются для крепления шасси в шкафу.
④	Два силовых модуля
⑤	Один модуль питания PoE В версиях до V200R006C00: · Блок питания переменного тока мощностью 800 Вт · Блок питания переменного тока мощностью 2200 Вт · В V200R006C00 и более поздних версиях: · Модуль питания постоянного тока 2200 Вт · Блок питания переменного тока мощностью 800 Вт · Блок питания переменного тока мощностью 2200 Вт
⑥	Гнездо ESD на передней панели ПРИМЕЧАНИЕ: В это гнездо можно вставить клемму заземления антистатического браслета. Антистатический браслет может обеспечить защиту от электростатических разрядов, если корпус надежно заземлен.
⑦	Рамы управления кабелями ПРИМЕЧАНИЕ: Рамы управления кабелями используются для прокладки кабелей.

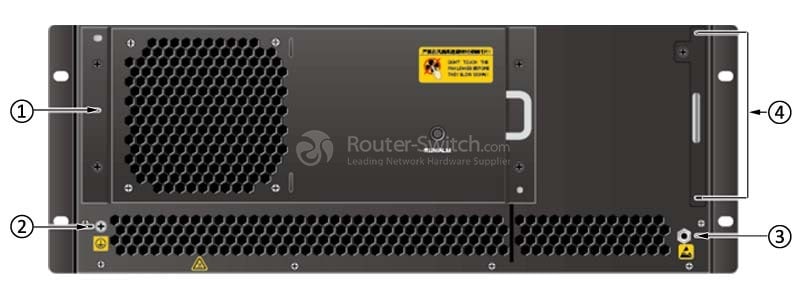

На рис. 3 показана структура шасси S7703 (вид сзади). ES0Z1B03ACS0 — это комплект переменного тока базового двигателя Huawei S7703 (включая шасси в сборе, основную плату MCUA*2800 Вт переменного тока*2) , другие модули или карты необходимо приобретать отдельно.

Примечание:

①	Один модуль вентилятора
②	Заземляющий винт ПРИМЕЧАНИЕ: Винт заземления используется для заземления шасси.
③	Задний разъем ESD ПРИМЕЧАНИЕ: В это гнездо можно вставить клемму заземления антистатического браслета. Антистатический браслет может обеспечить защиту от электростатических разрядов, если корпус надежно заземлен.
④.	Воздушный фильтр ПРИМЕЧАНИЕ: Воздушный фильтр предотвращает попадание пыли в корпус.

Модули, карты

В таблице 2 показаны рекомендуемые элементы для ES0Z1B03ACS0.

Модель	Описание
Модуль питания переменного тока
W2PSA0800	Модуль питания переменного тока 800 Вт (черный)
PAC-2200WF	Модуль питания переменного тока 2200 Вт
Модуль питания постоянного тока
W2PSD2200	Модуль питания постоянного тока 2200 Вт (черный)
ES02PSD16	Модуль питания постоянного тока 1600 Вт (черный)
Оптический трансивер FE-SFP
SFP-FE-SX-MM1310	Оптический трансивер, SFP, 100M/155M, многомодовый модуль (1310 нм, 2 км, LC)
eSFP-FE-LX-SM1310	Оптический трансивер, eSFP, 100M/155M, одномодовый модуль (1310 нм, 15 км, LC)
С-СФП-ФЭ-ЛХ40-СМ1310	Оптический трансивер, eSFP, FE, одномодовый модуль (1310 нм, 40 км, LC)
Оптический трансивер GE-SFP
eSFP-GE-SX-MM850	Оптический трансивер, eSFP, GE, многомодовый модуль (850 нм, 0,55 км, LC)
СФП-ГЭ-ЛС-СМ1310	Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 10 км, LC)
С-СФП-ГЭ-ЛХ40-СМ1310	Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 40 км, LC)
С-СФП-ГЭ-ЛХ40-СМ1550	Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 40 км, LC)
Оптический трансивер 10G-SFP+
SFP-10G-УСР	Оптический трансивер 10GBase-USR, SFP+, 10G, многомодовый модуль (850 нм, 0,1 км, LC)
OMXD30000	Оптический трансивер, SFP+, 10G, многорежимный модуль (850 нм, 0,3 км, LC)
OSX010000	Оптический трансивер, SFP+, 10G, одномодовый модуль (1310 нм, 10 км, LC)
Оптический приемопередатчик 40GE CFP
ЦФП-40Г-СР4	Высокоскоростной приемопередатчик CFP-40G-SR4, CFP, 40G, многомодовый модуль (850 нм, 4 * 10G, 0,1 км, MPO)
ЦФП-40G-LR4	Высокоскоростной приемопередатчик, CFP, 40G, одномодовый модуль (диапазон 1310 нм, 41,25G, 10 км, прямой LC)
ЦФП-40Г-ЭР4	Высокоскоростной приемопередатчик, CFP, 40G, одномодовый модуль (диапазон 1310 нм, 41,25G, 40 км, прямой LC)
Оптический приемопередатчик 40GE QSFP+
КСФП-40G-eSR4	Оптический трансивер 40GBase-eSR4, QSFP+, 40G, многорежимный (850 нм, 0,3 км, MPO) (подключение к четырем оптическим трансиверам SFP+)
КСФП-40G-ER4	40GBase-ER4 Оптический трансивер, QSFP+, 40G, одномодовый модуль (1310 нм, 40 км, LC)
Оптический трансивер 100GE CFP
ЦФП-100G-SR10	Высокоскоростной приемопередатчик, CFP, 100G, многомодовый модуль (850 нм, 10*10G, 0,1 км, MPO)
CFP-100G-LR4	CFP, 100G, одномодовый модуль (диапазон 1310 нм, 4*25G, 10 км, прямой LC)
ЦФП-100G-ER4	Высокоскоростной приемопередатчик, CFP, 100G, одномодовый модуль (диапазон 1310 нм, 4*25G, 40 км, прямой LC)
Медный трансивер GE
SFP-1000BaseT	Электрический приемопередатчик, SFP, GE, модуль электрического интерфейса (100 м, RJ45)
Интерфейсная карта 100GE
ES1D2C02FEE0	2-портовая интерфейсная карта Huawei 100GBASE-X (EE, CFP) ES1D2C02FEE0
интерфейсная карта 10GE
ES1D2X40SFC0	40-портовая интерфейсная карта 10GBASE-X (FC, SFP+)
ES1D2X16SSC2	16-портовая интерфейсная карта Huawei 10GBASE-X (SC, SFP+) ES1D2X16SSC2
Главный блок управления
ES0D00MCUA00	S7703 Основной блок управления А
Вентиляторный модуль
ES0E2FBX	Блок вентиляторов S7700 с широким диапазоном напряжения

Сравните с аналогичными товарами

В таблице 3 показано сравнение ES0Z1B03ACS0, ES0Z1B06ACS0 и ES0Z1B12ACS0.

Код продукта	ES0Z1B06ACS0	ES0Z1B03ACS0	ES0Z1B12ACS0
Коммутационная способность	3,84 Тбит/с	1,92 Тбит/с	3,84 Тбит/с
Производительность пересылки	2880 миллионов пакетов в секунду	1440 миллионов пакетов в секунду	2880 миллионов пакетов в секунду
Проект резервирования	Супервизоры, силовые модули, ЦБ, кассеты вентиляторов	Супервизоры, силовые модули, ЦБ, кассеты вентиляторов	Супервизоры, силовые модули, ЦБ, кассеты вентиляторов
Буферная емкость	200 мс на порт	200 мс на порт	200 мс на порт
Вес упаковки (кг)	45,8	21,8	56,1
Объем упаковки (м^3)	0,247	0,124	0,322
Размер пакета (ДШВ мм)	638612632	652595322	810650610
Чистый размер (ДШВ мм)	489442442	489442175	489442664

Получить больше информации

У вас есть вопросы о ES0Z1B03ACS0?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com .

Характеристики

iPCA Добавляет метки на служебные пакеты для измерения количества потерянных пакетов и коэффициента потери пакетов в режиме реального времени с нулевой полезной нагрузкой. Измеряет количество потерянных пакетов и коэффициент потери пакетов на уровне сети и устройства в сетях уровня 2 и уровня 3.

Беспроводное управление Собственный AC, проводная и беспроводная конвергенция Контроль доступа к точкам доступа, управление регионами точек доступа и управление профилями точек доступа Управление профилем радио, унифицированная статическая конфигурация и централизованное динамическое управление Основные услуги WLAN, QoS, безопасность и управление пользователями Развертывание AC на разных сетевых уровнях

Буферная емкость 200 мс на порт

Вес упаковки (кг) 21,8

Коммутационная способность 1,92 Тбит/с

Маршрутизация Статические маршруты IPv4, RIP, OSPF, IS-IS и BGP4 Статические маршруты IPv6, RIPng, OSPFv3, IS-ISv6 и BGP4+ Маршруты равной стоимости IPv4/IPv6, маршрутизация на основе политик, политика маршрутизации Стек IPv4 и IPv6 Pingv6, Telnetv6, FTPv6, TFTPv6, DNSv6 и ICMPv6 Технологии перехода с IPv4 на IPv6, такие как ручной туннель IPv6, туннель с 6 на 4, туннель ISATAP, туннель GRE и автоматический туннель, совместимый с IPv4.

Объем упаковки (м^3) 0,124

Проект резервирования Супервизоры, силовые модули, ЦБ, кассеты вентиляторов

Производительность пересылки 1440 миллионов пакетов в секунду

Размер пакета (Д*Ш*В мм) 652*595*322

СВФ 2.0 256 клиентов (коммутаторы доступа) и 4096 APS, виртуализированные на одном устройстве 2-х уровневая структура АС Единое управление на устройствах Huawei и других производителей

Управление пользователями Унифицированное управление проводными и беспроводными пользователями 802.1x, MAC и аутентификация портала Тарификация на основе объема трафика, продолжительности онлайн-соединения и адресов назначения (режим DAA) Авторизация пользователей на основе групп пользователей, доменов и временных диапазонов

Чистый размер (Д*Ш*В мм) 489*442*175
