ES1B03SACM0N

Каталог

ES1B03SACM0N

Нет отзывов

ES1B03SACM0N — это комплект переменного тока базового двигателя Huawei S7703 (включая сборочное шасси, основную плату MCUA*1800 Вт переменного тока*2,48-портовую интерфейсную карту 10/100/1000BASE-T (FA,RJ45)*1,2-портовую 10GBASE- Интерфейсная карта X (EA, XFP)*1).

Краткие характеристики

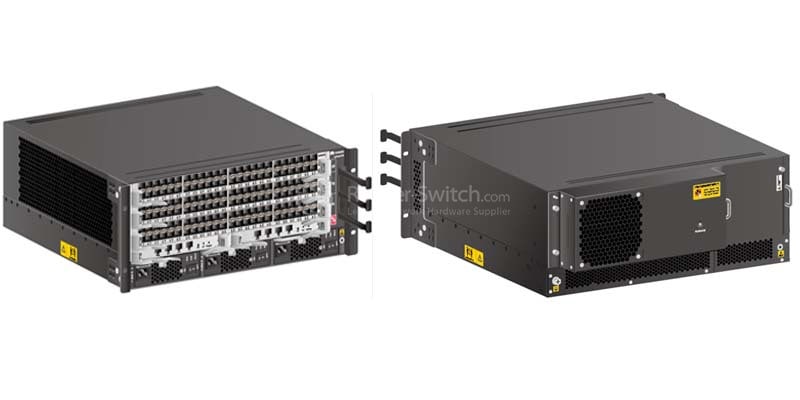

На рис. 1 показан внешний вид корпуса S7703. ES1B03SACM0N — это комплект переменного тока базового двигателя Huawei S7703 (включая сборочное шасси, основную плату MCUA*1800 Вт переменного тока*2,48-портовую интерфейсную карту 10/100/1000BASE-T (FA,RJ45)*1,2-портовую 10GBASE- Интерфейсная карта X (EA, XFP)*1).

В Таблице 1 показаны краткие характеристики.

Код продукта	ES1B03SACM0N
Производительность пересылки	1440 миллионов пакетов в секунду
Коммутационная способность	1,92 Тбит/с
Сервисные слоты	3
Проект резервирования	Супервизоры, силовые модули, ЦБ, кассеты вентиляторов
Слоты микропроцессора	2
Слоты LPU	3
Слоты блока питания системы	2
Слоты для вентиляторов	1
Слоты питания PoE	1
Максимальная мощность PoE	2200 Вт
Максимальная потребляемая мощность (полная нагрузка)	1000 Вт
Рабочее напряжение	Постоянный ток: от –38,4 В до –72 В переменный ток: от 90 до 290 В
Размеры (Ш x Г x В, без кронштейнов для монтажа в стойку)	С рамами для укладки кабелей: 442 мм x 585 мм x 175 мм (17,4 дюйма x 23,0 дюйма x 6,9 дюйма (4 U)) Без рамок управления кабелями: 442 мм x 489 мм x 175 мм (17,4 дюйма x 19,3 дюйма x 6,9 дюйма (4 U))
Вес (пустой/полностью загруженный)	10 кг/22 кг (22,0 фунта/48,5 фунта)

информация о продукте

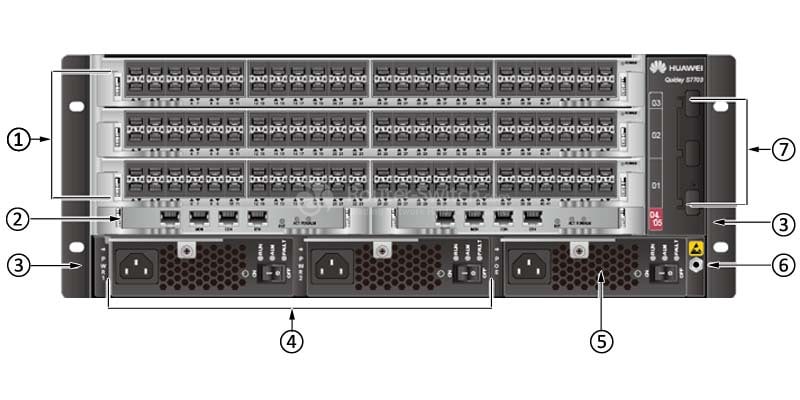

На рис. 2 показана структура шасси S7703 (вид спереди).

Примечание:

①	Три сервисные карты, в том числе: Группа открытой сервисной платформы Интерфейсная карта 100M Интерфейсная карта 1000M Плата интерфейса GE/10GE Интерфейсная карта 10GE Интерфейсная карта 40GE Интерфейсная карта 100GE
②	Два микропроцессора
③	Пара монтажных кронштейнов
④	Два силовых модуля
⑤	Один модуль питания PoE
⑥	Гнездо ESD на передней панели
⑦	Рамы управления кабелями

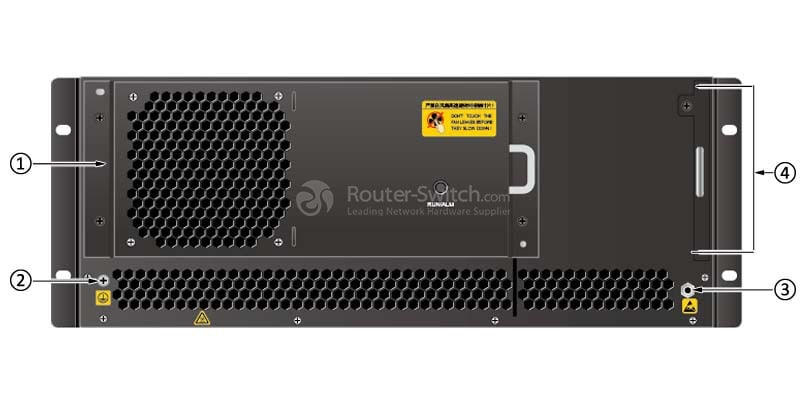

На рис. 3 показана структура шасси S7703 (вид сзади).

Примечание:

①	Один модуль вентилятора
②	Заземляющий винт
③	Задний разъем ESD
④	Воздушный фильтр

Модули, карты

В таблице 2 показаны рекомендуемые элементы для

Модель	Описание
Оптический трансивер FE-SFP
SFP-FE-SX-MM1310	Оптический трансивер, SFP, 100M/155M, многомодовый модуль (1310 нм, 2 км, LC)
eSFP-FE-LX-SM1310	Оптический трансивер, eSFP, 100M/155M, одномодовый модуль (1310 нм, 15 км, LC)
С-СФП-ФЭ-ЛХ40-СМ1310	Оптический трансивер, eSFP, FE, одномодовый модуль (1310 нм, 40 км, LC)
Оптический трансивер GE-SFP
eSFP-GE-SX-MM850	Оптический трансивер, eSFP, GE, многомодовый модуль (850 нм, 0,55 км, LC)
СФП-ГЭ-ЛС-СМ1310	Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 10 км, LC)
С-СФП-ГЭ-ЛХ40-СМ1310	Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 40 км, LC)
С-СФП-ГЭ-ЛХ40-СМ1550	Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 40 км, LC)
Оптический трансивер 10G-SFP+
SFP-10G-УСР	Оптический трансивер 10GBase-USR, SFP+, 10G, многомодовый модуль (850 нм, 0,1 км, LC)
OMXD30000	Оптический трансивер, SFP+, 10G, многорежимный модуль (850 нм, 0,3 км, LC)
OSX010000	Оптический трансивер, SFP+, 10G, одномодовый модуль (1310 нм, 10 км, LC)
Оптический приемопередатчик 40GE CFP
ЦФП-40Г-СР4	Высокоскоростной приемопередатчик CFP-40G-SR4, CFP, 40G, многомодовый модуль (850 нм, 4 * 10G, 0,1 км, MPO)
ЦФП-40G-LR4	Высокоскоростной приемопередатчик, CFP, 40G, одномодовый модуль (диапазон 1310 нм, 41,25G, 10 км, прямой LC)
ЦФП-40Г-ЭР4	Высокоскоростной приемопередатчик, CFP, 40G, одномодовый модуль (диапазон 1310 нм, 41,25G, 40 км, прямой LC)
Оптический приемопередатчик 40GE QSFP+
КСФП-40G-eSR4	Оптический трансивер 40GBase-eSR4, QSFP+, 40G, многорежимный (850 нм, 0,3 км, MPO) (подключение к четырем оптическим трансиверам SFP+)
КСФП-40G-ER4	40GBase-ER4 Оптический трансивер, QSFP+, 40G, одномодовый модуль (1310 нм, 40 км, LC)
Оптический трансивер 100GE CFP
ЦФП-100G-SR10	Высокоскоростной приемопередатчик, CFP, 100G, многомодовый модуль (850 нм, 10*10G, 0,1 км, MPO)
CFP-100G-LR4	CFP, 100G, одномодовый модуль (диапазон 1310 нм, 4*25G, 10 км, прямой LC)
ЦФП-100G-ER4	Высокоскоростной приемопередатчик, CFP, 100G, одномодовый модуль (диапазон 1310 нм, 4*25G, 40 км, прямой LC)
Медный трансивер GE
SFP-1000BaseT	Электрический приемопередатчик, SFP, GE, модуль электрического интерфейса (100 м, RJ45)
Интерфейсная карта 100GE
ET1D2C02FEE0	2-портовая интерфейсная карта 100GBASE-X (EE, CFP) серии ET1D2C02FEE0)
интерфейсная карта 10GE
ET1D2X32SSC0	32-портовая интерфейсная карта 10GBASE-X (SC, SFP+)
ET1D2X12SSA0	12-портовая интерфейсная карта 10GBASE-X (SA, SFP+)
интерфейсная карта 40GE
ET1D2L08QSC0	8-портовая интерфейсная карта 40GBASE-X (SC, QSFP+)
ET1D2L02QSC0	2-портовая интерфейсная карта 40GBASE-X (SC, QSFP+)
Централизованный блок мониторинга
ЭХ1Д200КМУ00	Централизованный пульт мониторинга
Системный блок кластерной коммутации
EH1D2VS08000	8-портовый блок обслуживания системы коммутации кластера 10G (SFP+)
Модуль брандмауэра
ET1D2FW00S02	Модуль C NGFW с программным обеспечением HW General Security Platform
ET1D2FW00S01	Модуль B NGFW с программным обеспечением HW General Security Platform
Интерфейсная карта GE/10GE
ET1D2S08SX1E	8-портовая 10GBASE-X и 8-портовая 100/1000BASE-X и 8-портовая комбинированная интерфейсная плата 10/100/1000BASE-T (X1E, RJ45/SFP/SFP+)
ET1D2S04SX1E	4-портовая 10GBASE-X и 24-портовая 100/1000BASE-X и 8-портовая комбинированная интерфейсная карта 10/100/1000BASE-T (X1E, RJ45/SFP/SFP+)
Модуль системы предотвращения вторжений
ET1D2IPS0S00	Модуль IPS A с программным обеспечением HW General Security Platform
Основной процессор
ET1D2MPUA000	S12708/S12712, главный процессор A (дополнительные часы)
Блок ткани переключения
ET1D2SFUD000	S12708/S12712, Блок коммутационной матрицы D
ET1D2SFUA000	S12708/S12712, коммутационная ткань блока A
Блок контроллера беспроводного доступа
АКУ2	Блок контроллера доступа WLAN ACU2 (включая ресурсы управления 128 точками доступа)
Интерфейсная карта GE
ET1D2T36SEA0	Плата интерфейса 10/100/1000BASE-T на 36 портов и 12 портов 100/1000BASE-X (EA, RJ45/SFP)
ET1D2G48SX1E	48-портовая интерфейсная карта 100/1000BASE-X (X1E, SFP)

Сравните с аналогичными товарами

В таблице 3 показано сравнение ES1B03SACM0N и ES0B017712P0.

Код продукта	ES1B03SACM0N	ES0B017712P0
Производительность пересылки	1440 миллионов пакетов в секунду	2880 миллионов пакетов в секунду
Коммутационная способность	1,92 Тбит/с	3,84 Тбит/с
Сервисные слоты	3	12
Проект резервирования	Супервизоры, силовые модули, ЦБ, кассеты вентиляторов	Супервизоры, силовые модули, ЦБ, кассеты вентиляторов
Слоты микропроцессора	2	2
Слоты LPU	3	12
Слоты блока питания системы	2	4
Слоты для вентиляторов	1	4
Слоты питания PoE	1	4
Максимальная мощность PoE	2200 Вт	8800 Вт
Максимальная потребляемая мощность (полная нагрузка)	1000 Вт	4200 Вт

Получить больше информации

У вас есть вопросы о ES1B03SACM0N?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com .

Характеристики

ARP 256 тыс. ARP-записей

IP-маршрутизация 1 млн записей маршрутизации IPv4

MAC-адрес 1 млн записей MAC-адресов

MPLS Основные функции MPLS

Безопасность и управление Аутентификация 802.1x и аутентификация портала

Вес шасси (пустой) 10 кг

ВЛАН Три типа интерфейсов: доступ, магистральный и гибридный

Дополнительные услуги* Брандмауэр

качество обслуживания 256 тыс. ACL-списков

Кластеризация коммутационной матрицы CSS Кластеризация коммутационной матрицы CSS (S7706 и S7712)

Кластеризация сервисных портов Кластеризация служебных портов (S7706 и S7712)

Кольцевая защита STP (IEEE 802.1d), RSTP (IEEE 802.1w) и MSTP (IEEE 802.1s)

Коммутационная способность 1,92 Тбит/с

Конфигурация и обслуживание Автоматическая инициализация

Максимальная мощность PoE 2200 Вт

Максимальная мощность Расход всего оборудования 2200 Вт

Мультикаст 128 000 записей многоадресной маршрутизации

Надежность LACP и E-Trunk между устройствами

Проект резервирования Супервизоры, модули питания, CMU, блоки вентиляторов

Производительность пересылки 1440 миллионов пакетов в секунду

Рабочее напряжение Постоянный ток: от –38,4 В до –72 В переменный ток: от 90 до 290 В

Размеры (Ш х Г х В) 442 мм х 489 мм х 175 мм

Сервисные слоты 3

Синхронизация времени IEEE 1588v2

Совместимость Поддерживает VBST (совместим с PVST/PVST+/RPVST)

Управление беспроводной сетью Родной кондиционер

Управление пользователями Единое управление пользователями

Энергосбережение IEEE 802.3az: энергоэффективный Ethernet (EEE)
