ES0B00770300 — сборочное шасси Huawei S7703. Коммутаторы серии S7700 (сокращенно S7700) — это высокотехнологичные интеллектуальные коммутаторы маршрутизации, разработанные для корпоративных сетей следующего поколения. Конструкция S7700 основана на интеллектуальной многоуровневой технологии коммутации Huawei, обеспечивающей интеллектуальные методы оптимизации услуг, такие как MPLS VPN, анализ трафика, комплексные политики HQoS, управляемая многоадресная рассылка, балансировка нагрузки и безопасность, в дополнение к высокопроизводительному уровню 2 для Услуги коммутации уровня 4. S7700 также отличается превосходной масштабируемостью и надежностью.

Краткие характеристики

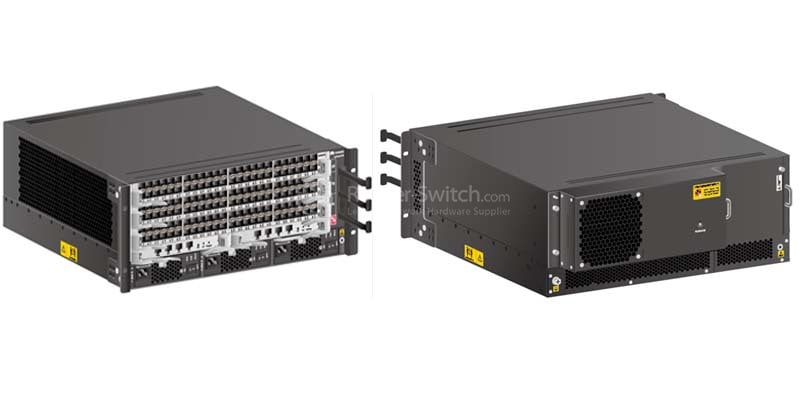

На рис. 1 показан внешний вид корпуса S7703. ES0B00770300 — это одно из шасси S7703, в котором отсутствуют карты, модули или блоки.

В Таблице 1 показаны краткие характеристики.

Код продукта	ES0B00770300
Производительность пересылки	1440 миллионов пакетов в секунду
Коммутационная способность	1,92 Тбит/с
Сервисные слоты	3
Проект резервирования	Супервизоры, силовые модули, ЦБ, кассеты вентиляторов
Слоты микропроцессора	2
Слоты LPU	3
Слоты блока питания системы	2
Слоты для вентиляторов	1
Слоты питания PoE	1
Максимальная мощность PoE	2200 Вт
Максимальная потребляемая мощность (полная нагрузка)	1000 Вт
Рабочее напряжение	Постоянный ток: от –38,4 В до –72 В переменный ток: от 90 до 290 В
Размеры (Ш x Г x В, без кронштейнов для монтажа в стойку)	С рамами для укладки кабелей: 442 мм x 585 мм x 175 мм (17,4 дюйма x 23,0 дюйма x 6,9 дюйма (4 U)) Без рамок управления кабелями: 442 мм x 489 мм x 175 мм (17,4 дюйма x 19,3 дюйма x 6,9 дюйма (4 U))
Вес (пустой/полностью загруженный)	10 кг/22 кг (22,0 фунта/48,5 фунта)

информация о продукте

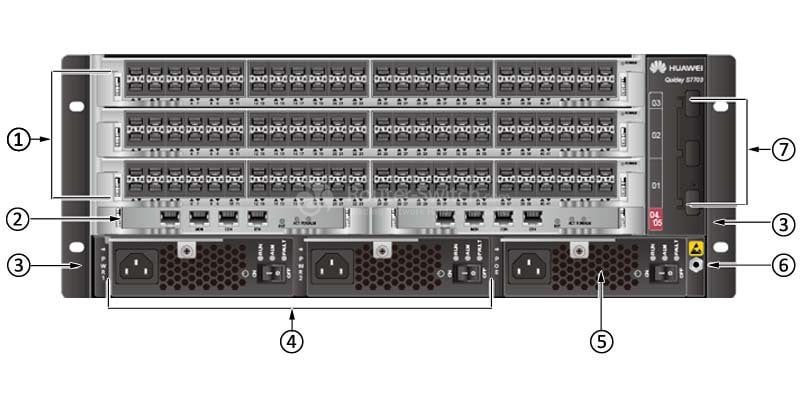

На рис. 2 показана структура шасси S7703 (вид спереди).

Примечание:

①	Три сервисные карты, в том числе: Группа открытой сервисной платформы Интерфейсная карта 100M Интерфейсная карта 1000M Плата интерфейса GE/10GE Интерфейсная карта 10GE Интерфейсная карта 40GE Интерфейсная карта 100GE
②	Два микропроцессора
③	Пара монтажных кронштейнов
④	Два силовых модуля
⑤	Один модуль питания PoE
⑥	Гнездо ESD на передней панели
⑦	Рамы управления кабелями

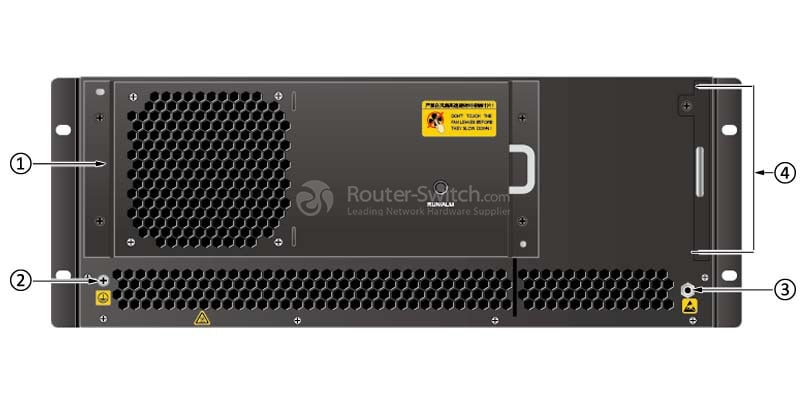

На рис. 3 показана структура шасси S7703 (вид сзади).

Примечание:

①	Один модуль вентилятора
②	Заземляющий винт
③	Задний разъем ESD
④	Воздушный фильтр

Модули, карты

В таблице 2 показаны рекомендуемые элементы для ES0B00770300.

Модель	Описание
Оптический трансивер FE-SFP
SFP-FE-SX-MM1310	Оптический трансивер, SFP, 100M/155M, многомодовый модуль (1310 нм, 2 км, LC)
eSFP-FE-LX-SM1310	Оптический трансивер, eSFP, 100M/155M, одномодовый модуль (1310 нм, 15 км, LC)
С-СФП-ФЭ-ЛХ40-СМ1310	Оптический трансивер, eSFP, FE, одномодовый модуль (1310 нм, 40 км, LC)
Оптический трансивер GE-SFP
eSFP-GE-SX-MM850	Оптический трансивер, eSFP, GE, многомодовый модуль (850 нм, 0,55 км, LC)
СФП-ГЭ-ЛС-СМ1310	Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 10 км, LC)
С-СФП-ГЭ-ЛХ40-СМ1310	Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 40 км, LC)
С-СФП-ГЭ-ЛХ40-СМ1550	Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 40 км, LC)
Оптический трансивер 10G-SFP+
SFP-10G-УСР	Оптический трансивер 10GBase-USR, SFP+, 10G, многомодовый модуль (850 нм, 0,1 км, LC)
OMXD30000	Оптический трансивер, SFP+, 10G, многорежимный модуль (850 нм, 0,3 км, LC)
OSX010000	Оптический трансивер, SFP+, 10G, одномодовый модуль (1310 нм, 10 км, LC)
Оптический приемопередатчик 40GE CFP
ЦФП-40Г-СР4	Высокоскоростной приемопередатчик CFP-40G-SR4, CFP, 40G, многомодовый модуль (850 нм, 4 * 10G, 0,1 км, MPO)
ЦФП-40G-LR4	Высокоскоростной приемопередатчик, CFP, 40G, одномодовый модуль (диапазон 1310 нм, 41,25G, 10 км, прямой LC)
ЦФП-40Г-ЭР4	Высокоскоростной приемопередатчик, CFP, 40G, одномодовый модуль (диапазон 1310 нм, 41,25G, 40 км, прямой LC)
Оптический приемопередатчик 40GE QSFP+
КСФП-40G-eSR4	Оптический трансивер 40GBase-eSR4, QSFP+, 40G, многорежимный (850 нм, 0,3 км, MPO) (подключение к четырем оптическим трансиверам SFP+)
КСФП-40G-ER4	40GBase-ER4 Оптический трансивер, QSFP+, 40G, одномодовый модуль (1310 нм, 40 км, LC)
Оптический трансивер 100GE CFP
ЦФП-100G-SR10	Высокоскоростной приемопередатчик, CFP, 100G, многомодовый модуль (850 нм, 10*10G, 0,1 км, MPO)
CFP-100G-LR4	CFP, 100G, одномодовый модуль (диапазон 1310 нм, 4*25G, 10 км, прямой LC)
ЦФП-100G-ER4	Высокоскоростной приемопередатчик, CFP, 100G, одномодовый модуль (диапазон 1310 нм, 4*25G, 40 км, прямой LC)
Медный трансивер GE
SFP-1000BaseT	Электрический приемопередатчик, SFP, GE, модуль электрического интерфейса (100 м, RJ45)
Интерфейсная карта 100GE
ET1D2C02FEE0	2-портовая интерфейсная карта 100GBASE-X (EE, CFP) серии ET1D2C02FEE0)
интерфейсная карта 10GE
ET1D2X32SSC0	32-портовая интерфейсная карта 10GBASE-X (SC, SFP+)
ET1D2X12SSA0	12-портовая интерфейсная карта 10GBASE-X (SA, SFP+)
интерфейсная карта 40GE
ET1D2L08QSC0	8-портовая интерфейсная карта 40GBASE-X (SC, QSFP+)
ET1D2L02QSC0	2-портовая интерфейсная карта 40GBASE-X (SC, QSFP+)
Централизованный блок мониторинга
ЭХ1Д200КМУ00	Централизованный пульт мониторинга
Системный блок кластерной коммутации
EH1D2VS08000	8-портовый блок обслуживания системы коммутации кластера 10G (SFP+)
Модуль брандмауэра
ET1D2FW00S02	Модуль C NGFW с программным обеспечением HW General Security Platform
ET1D2FW00S01	Модуль B NGFW с программным обеспечением HW General Security Platform
Интерфейсная карта GE/10GE
ET1D2S08SX1E	8-портовая 10GBASE-X и 8-портовая 100/1000BASE-X и 8-портовая комбинированная интерфейсная плата 10/100/1000BASE-T (X1E, RJ45/SFP/SFP+)
ET1D2S04SX1E	4-портовая 10GBASE-X и 24-портовая 100/1000BASE-X и 8-портовая комбинированная интерфейсная карта 10/100/1000BASE-T (X1E, RJ45/SFP/SFP+)
Модуль системы предотвращения вторжений
ET1D2IPS0S00	Модуль IPS A с программным обеспечением HW General Security Platform
Основной процессор
ET1D2MPUA000	S12708/S12712, главный процессор A (дополнительные часы)
Блок ткани переключения
ET1D2SFUD000	S12708/S12712, Блок коммутационной матрицы D
ET1D2SFUA000	S12708/S12712, коммутационная ткань блока A
Блок контроллера беспроводного доступа
АКУ2	Блок контроллера доступа WLAN ACU2 (включая ресурсы управления 128 точками доступа)
Интерфейсная карта GE
ET1D2T36SEA0	Плата интерфейса 10/100/1000BASE-T на 36 портов и 12 портов 100/1000BASE-X (EA, RJ45/SFP)
ET1D2G48SX1E	48-портовая интерфейсная карта 100/1000BASE-X (X1E, SFP)

Сравните с аналогичными товарами

В таблице 3 показано сравнение ES0B00770300 и ES0B017712P0.

Код продукта	ES0B00770300	ES0B017712P0
Производительность пересылки	1440 миллионов пакетов в секунду	2880 миллионов пакетов в секунду
Коммутационная способность	1,92 Тбит/с	3,84 Тбит/с
Сервисные слоты	3	12
Проект резервирования	Супервизоры, силовые модули, ЦБ, кассеты вентиляторов	Супервизоры, силовые модули, ЦБ, кассеты вентиляторов
Слоты микропроцессора	2	2
Слоты LPU	3	12
Слоты блока питания системы	2	4
Слоты для вентиляторов	1	4
Слоты питания PoE	1	4
Максимальная мощность PoE	2200 Вт	8800 Вт
Максимальная потребляемая мощность (полная нагрузка)	1000 Вт	4200 Вт

Получить больше информации

У вас есть вопросы по ES0B00770300?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com .

Характеристики

ARP 256 тыс. ARP-записей

IP-маршрутизация 1 млн записей маршрутизации IPv4

MAC-адрес 1 млн записей MAC-адресов

MPLS Основные функции MPLS

Безопасность и управление Аутентификация 802.1x и аутентификация портала

Вес шасси (пустой) 10 кг

ВЛАН Три типа интерфейсов: доступ, магистральный и гибридный

Дополнительные услуги* Брандмауэр

качество обслуживания 256 тыс. ACL-списков

Кластеризация коммутационной матрицы CSS Кластеризация коммутационной матрицы CSS (S7706 и S7712)

Кластеризация сервисных портов Кластеризация служебных портов (S7706 и S7712)

Кольцевая защита STP (IEEE 802.1d), RSTP (IEEE 802.1w) и MSTP (IEEE 802.1s)

Коммутационная способность 1,92 Тбит/с

Конфигурация и обслуживание Автоматическая инициализация

Максимальная мощность PoE 2200 Вт

Максимальная мощность Расход всего оборудования 2200 Вт

Мультикаст 128 000 записей многоадресной маршрутизации

Надежность LACP и E-Trunk между устройствами

Проект резервирования Супервизоры, модули питания, CMU, блоки вентиляторов

Производительность пересылки 1440 миллионов пакетов в секунду

Рабочее напряжение Постоянный ток: от –38,4 В до –72 В переменный ток: от 90 до 290 В

Размеры (Ш х Г х В) 442 мм х 489 мм х 175 мм

Сервисные слоты 3

Синхронизация времени IEEE 1588v2

Совместимость Поддерживает VBST (совместим с PVST/PVST+/RPVST)

Управление беспроводной сетью Родной кондиционер

Управление пользователями Единое управление пользователями

Энергосбережение IEEE 802.3az: энергоэффективный Ethernet (EEE)
