S5700-28C-EI-AC

Каталог

S5700-28C-EI-AC

Нет отзывов

Коммутатор Huawei S5700-28C-EI-AC представляет собой стекируемый модульный коммутатор с 1 слотом для карт спереди и 1 слотом для карт сзади с модулем питания переменного тока.

Краткие характеристики

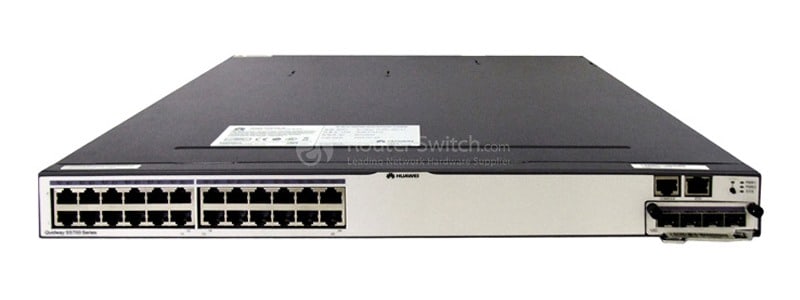

На рис. 1 показан внешний вид коммутатора Huawei S5700-28C-EI-AC с установленными модулями и платами. Обратите внимание, что эти модули и карты следует приобретать отдельно.

S5700-28C-EI-AC

В Таблице 1 показаны краткие характеристики.

Код продукта	S5700-28C-EI-AC
Нисходящие порты	24 порта 10/100/1000BASE-T
Выбор поддерживаемых подкарт	4 субкарты 1000 Base-X SFP 2 субкарты 10 GE SFP+ 4 субкарты 10 GE SFP+
Слоты расширения	1 слот для карт спереди и 1 слот для карт сзади
Производительность пересылки	96 млн пакетов в секунду
Коммутационная способность	256 Гбит/с
Куча	Поддерживается
Режим соединения стека	Подключение карты стека
Власть	Модуль питания переменного тока
Рассеивание тепла	Принудительное воздушное охлаждение с помощью сменного модуля вентилятора
Режим установки	Монтаж в стойку, монтаж на стол
Шкаф глубиной 300 мм	Не поддерживается
Размеры (Ш х Г х В)	44,2 см х 22 см х 4,36 см
Вес упаковки	11,15 кг

информация о продукте

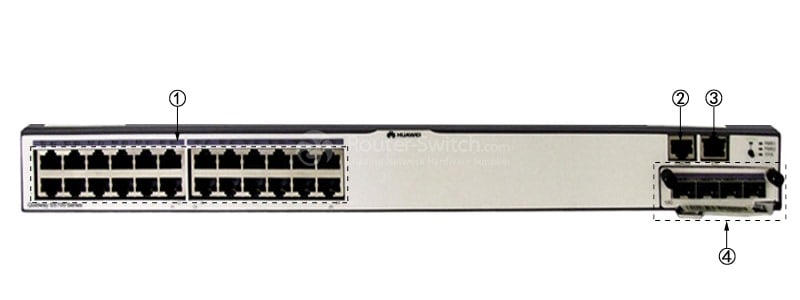

На рис. 2 показана передняя панель коммутатора Huawei S5700-28C-EI-AC с установленными модулями и платами.

S5700-28C-EI-AC Front Panel

Примечание:

①	24 электрических порта 10/100/1000BASE-T Ethernet	③	Один порт управления ETH
②	Один консольный порт	④	Передний слот для карты с установленной картой

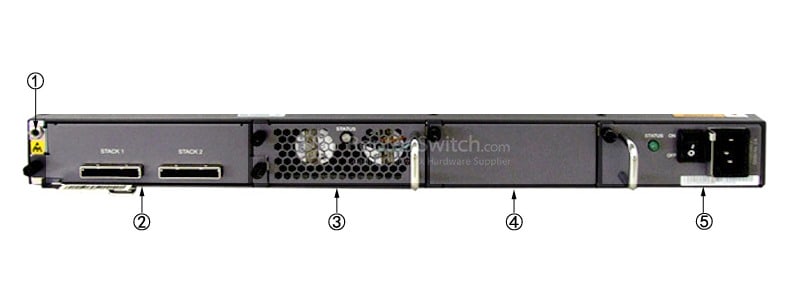

На рис. 3 показана задняя панель коммутатора Huawei S5700-28C-EI-AC с установленными модулями и платами.

S5700-28C-EI-AC Back Panel

Примечание:

①	Гнездо ESD	④	Слот модуля питания 2
②	Слот для задней карты с установленной стековой картой	⑤	Слот для модуля питания 1 с установленным модулем питания переменного тока мощностью 15 Вт
③	Слот модуля вентилятора с установленными вентиляторами

· При установке или обслуживании выключателя наденьте антистатический браслет и вставьте другой конец антистатического браслета в это гнездо.

Модули, карты и приемопередатчики

В таблице 2 показаны рекомендуемые модули и карты Huawei S5700-28C-EI-AC.

Модули и карты	Модели	Описание
Модуль питания переменного тока	ЛС5М100ПВА00	Модуль питания переменного тока 150 Вт (серый)
интерфейсная карта 10GE	ЭС5Д000С2С00	2 Интерфейсная карта 10 Gig SFP+ (используется в сериях S5700SI и S5700EI)

Коммутатор Huawei S5700-28C-EI-AC поддерживает множество типов приемопередатчиков.

В Таблице 3 показаны рекомендуемые оптические приемопередатчики GE.

Модели	Описание
LE2MGSC40DE0	Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (TX1310/RX1490, 40 км, LC)
LE2MGSC40ED0	Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (TX1490/RX1310, 40 км, LC)
С-СФП-ГЭ-ЛХ40-СМ1310	Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 40 км, LC)
С-СФП-ГЭ-ЛХ40-СМ1550	Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 40 км, LC)
С-СФП-ГЭ-ЛХ80-СМ1550	Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 80 км, LC)
SFP-GE-BXU1-SC	1000Base, оптический трансивер BIDI, SFP, GE, одномодовый модуль (TX1490nm/RX1310nm, 10 км, SC)
СФП-ГЭ-ЛС-СМ1310	Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 10 км, LC)
СФП-ГЭ-ЛС-СМ1310-БИДИ	Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (TX1310/RX1490, 10 км, LC)
SFP-GE-LX-SM1490-BIDI	Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (TX1490/RX1310, 10 км, LC)
SFP-GE-ZBXD1	Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (1570 нм (Tx) / 1490 нм (Rx), 80 км, LC)
SFP-GE-ZBXU1	Оптический трансивер, eSFP, GE, одномодовый модуль BiDi (1490 нм (Tx) / 1570 нм (Rx), 80 км, LC)
eSFP-GE-SX-MM850	Оптический трансивер, eSFP, GE, многомодовый модуль (850 нм, 0,5 км, LC)
eSFP-GE-ZX100-SM1550	Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 100 км, LC)

В Таблице 4 показаны рекомендуемые оптические приемопередатчики GE-CWDM.

Модели	Описание
CWDM-SFPGE-1551	Оптический трансивер CWDM, eSFP, 2.5G, одномодовый модуль (1551 нм, 80 км, LC)
CWDM-SFPGE-1571	Оптический трансивер CWDM, eSFP, 2.5G, одномодовый модуль (1571 нм, 80 км, LC)
CWDM-SFPGE-1591	Оптический трансивер CWDM, eSFP, 2.5G, одномодовый модуль (1591 нм, 80 км, LC)
CWDM-SFPGE-1611	Оптический трансивер CWDM, eSFP, 2.5G, одномодовый модуль (1611 нм, 80 км, LC)

В Таблице 5 показаны рекомендуемые оптические приемопередатчики GE-DWDM.

Модели	Описание
DWDM-SFPGE-1529-55	Оптический трансивер DWDM, eSFP, 2,5G, одномодовый модуль (1529,55 нм, 120 км, LC)
DWDM-SFPGE-1530-33	Оптический трансивер DWDM, eSFP, 2,5G, одномодовый модуль (1530,33 нм, 120 км, LC)
DWDM-SFPGE-1531-12	Оптический приемопередатчик DWDM, eSFP, 2,5G, одномодовый модуль (1531,12 нм, 120 км, LC)
ДВДМ-СФПГЭ-1531-90	Оптический приемопередатчик DWDM, eSFP, 2,5G, одномодовый модуль (1531,90 нм, 120 км, LC)

В Таблице 6 показаны рекомендуемые оптические приемопередатчики 10GE SFP+.

Модели	Описание
OMXD30000	Оптический трансивер, SFP+, 10G, многорежимный модуль (850 нм, 0,3 км, LC)
OSX010000	Оптический трансивер, SFP+, 10G, одномодовый модуль (1310 нм, 10 км, LC)
OSX040N01	Оптический трансивер, SFP+, 10G, одномодовый модуль (1550 нм, 40 км, LC)
OSXD22N00	Оптический трансивер, SFP+, 10G, многорежимный модуль (1310 нм, 0,22 км, LC, LRM)
SFP-10G-BXD1	10GBase, оптический трансивер BIDI, SFP+, 10G, одномодовый модуль (TX1330nm / RX1270nm, 10 км, LC)
SFP-10G-BXU1	10GBase, оптический трансивер BIDI, SFP+, 10G, одномодовый модуль (TX1270nm / RX1330nm, 10 км, LC)
SFP-10G-УСР	Оптический трансивер 10GBase-USR, SFP+, 10G, многорежимный модуль (850 нм, 0,1 км, LC)
СФП-10Г-ЗР	Оптический трансивер 10GBase-ZR, SFP+, 10G, одномодовый модуль (1550 нм, 80 км, LC)
SFP-10G-iLR	Оптический трансивер, SFP+, 9,8G, одномодовый модуль (1310 нм, 1,4 км, LC)

В Таблице 7 показаны рекомендуемые оптические приемопередатчики 10GE-CWDM.

Модели	Описание
SFP-10G-ZCW1471	Оптический трансивер, SFP+, 10G, одномодовый модуль (CWDM, 1471 нм, 70 км, LC)
SFP-10G-ZCW1491	Оптический трансивер, SFP+, 10G, одномодовый модуль (CWDM, 1491 нм, 70 км, LC)
SFP-10G-ZCW1511	Оптический трансивер, SFP+, 10G, одномодовый модуль (CWDM, 1511 нм, 70 км, LC)
SFP-10G-ZCW1531	Оптический трансивер, SFP+, 10G, одномодовый модуль (CWDM, 1531 нм, 70 км, LC)
SFP-10G-ZCW1551	Оптический трансивер, SFP+, 10G, одномодовый модуль (CWDM, 1551 нм, 70 км, LC)
SFP-10G-ZCW1571	Оптический трансивер, SFP+, 10G, одномодовый модуль (CWDM, 1571 нм, 70 км, LC)
SFP-10G-ZCW1591	Оптический трансивер, SFP+, 10G, одномодовый модуль (CWDM, 1591 нм, 70 км, LC)
SFP-10G-ZCW1611	Оптический трансивер, SFP+, 10G, одномодовый модуль (CWDM, 1611 нм, 70 км, LC)

В Таблице 8 показаны рекомендуемые медные приемопередатчики GE.

Модели	Описание
SFP-1000BaseT	Электрический приемопередатчик, SFP, GE, модуль электрического интерфейса (100 м, RJ45)

Сравните с аналогичными товарами

В таблице 9 показано сравнение коммутаторов Huawei S5700-28C-EI-AC, S5700-28C-PWR-EI-AC и S5700-28C-EI-24S-AC.

Модели	S5700-28C-EI-AC	S5700-28C-PWR-EI-AC	S5700-28C-EI-24S-AC
Порты	24 порта Ethernet 10/100/1000	24 порта Ethernet 10/100/1000	24 порта Gig SFP, 4 из которых являются портами двойного назначения 10/100/1000 или SFP
Выбор поддерживаемых подкарт	4 субкарты 1000 Base-X SFP; 2 субкарты 10 GE SFP+; 4 субкарты 10 GE SFP+	4 субкарты 1000 Base-X SFP; 2 субкарты 10 GE SFP+; 4 субкарты 10 GE SFP+	4 субкарты 1000 Base-X SFP; 2 субкарты 10 GE SFP+; 4 субкарты 10 GE SFP+
Поддержка PoE	Н/Д	Поддерживается	Н/Д
Источник питания	Источник питания переменного тока	Источник питания переменного тока	Источник питания переменного тока

Получить больше информации

У вас есть вопросы о коммутаторе Huawei S5700-28C-EI-AC?

Свяжитесь с нами сейчас через Live Chat или cisco@router-switch.com .

Характеристики

IP-маршрутизация Статическая маршрутизация

QoS/ACL Ограничение скорости пакетов, отправленных и полученных интерфейсом

Безопасность Управление привилегиями пользователей и защита паролем

Безопасность доступа Ретрансляция DHCP, сервер DHCP, отслеживание DHCP, безопасность DHCP

ВЛАН 4K VLAN

Возможности IPv6 Обнаружение соседей (ND)

Возможности MPLS MPLS L3VPN

Входное напряжение переменный ток: Диапазон номинального напряжения: от 100 В до 240 В переменного тока, 50/60 Гц Максимальный диапазон напряжения: от 90 В до 264 В переменного тока, 47/63 Гц

Кольцевая защита Кольцевая топология RRPP и мультиэкземпляр RRPP

Мультикаст Отслеживание IGMP v1/v2/v3 и быстрый выход IGMP

Надежность Ethernet OAM (IEEE 802.3ah и 802.1ag)

Потребляемая мощность S5700-28C-EI

Рабочая среда Рабочая температура: 0℃–50℃

Размеры (Ш х Г х В) 44,2 см х 22 см х 4,36 см

Совместимость Поддерживает VBST (совместим с PVST/PVST+/RPVST)

Таблица MAC-адресов Соответствие стандарту IEEE 802.1d

Управление и обслуживание Виртуальный тест кабеля

Фиксированный порт 24 × 10/100/1000Base-T
