S5700-10P-LI-AC

Каталог

S5700-10P-LI-AC

Нет отзывов

Коммутатор Huawei S5700-10P-LI-AC поддерживает 8 портов 10/100/1000 Base-T Ethernet, 2 порта GE SFP и может питаться от источника переменного тока. Это один из упрощенных гигабитных коммутаторов серии Huawei S5700-LI.

Краткие характеристики

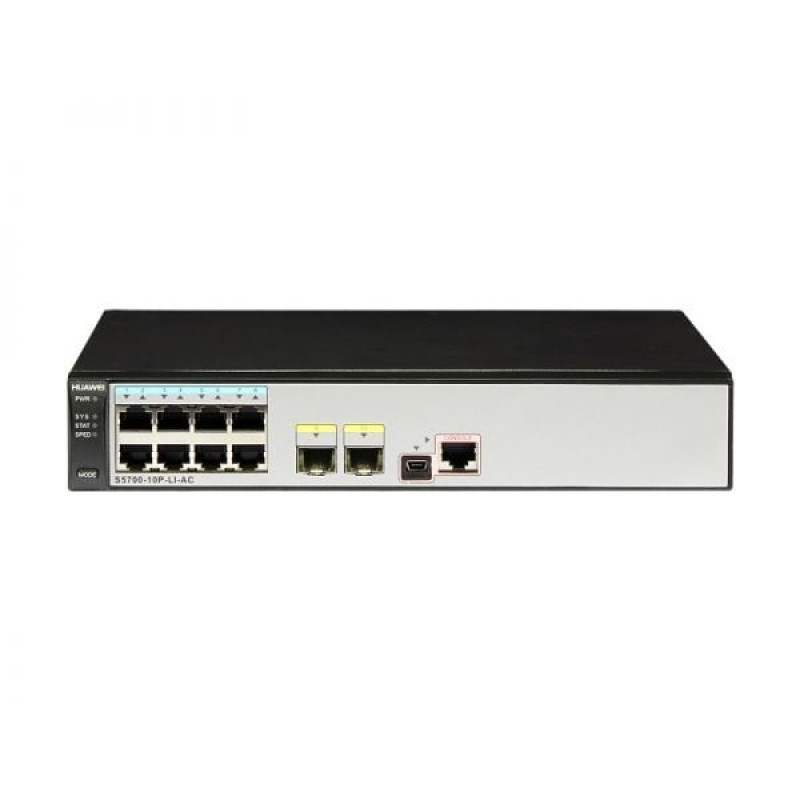

На рис. 1 показан внешний вид коммутатора Huawei S5700-10P-LI-AC.

В Таблице 1 показаны краткие характеристики.

Код продукта	S5700-10P-LI-AC
Нисходящие порты	8 портов Ethernet 10/100/1000 Base-T
Восходящие порты	2 порта GE SFP
MAC-адрес	16К
ВЛАН	4К
Производительность пересылки	15 миллионов пакетов в секунду
Коммутационная способность	256 Гбит/с
Власть	Источник питания переменного тока
Рассеивание тепла	Безвентиляторный естественный отвод тепла
Режим установки	Монтаж в стойку (с отдельно приобретаемыми монтажными кронштейнами), монтаж на столе и настенный монтаж
Шкаф глубиной 300 мм	Не поддерживается
Размеры (Ш х Г х В)	25 см × 18 см × 4,36 см

информация о продукте

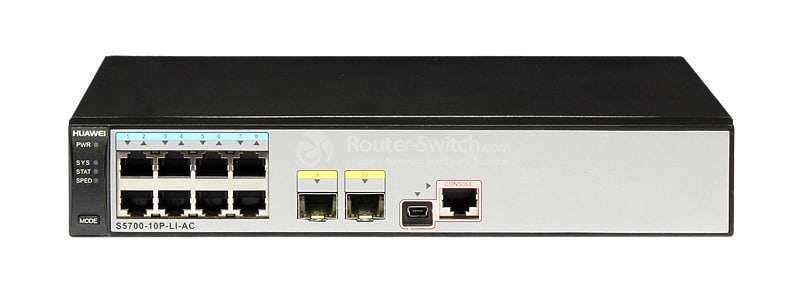

На рис. 2 показана передняя панель коммутатора Huawei S5700-10P-LI-AC.

Примечание:

①	Переключатель светодиодов	④	2 × оптических порта Ethernet 1000BASE-X
②	Кнопка режима	⑤	Один мини-USB-порт
③	8 электрических портов 10/100/1000BASE-T Ethernet	⑥	Один консольный порт RJ45

·Светодиоды переключателей включают светодиоды PWR, SYS, STAT и SPED.

·2 × оптических порта 1000BASE-X Ethernet поддерживают оптические модули GE, GE-CWDM, GE-DWDM и бондарные модули GE SFP (применимо в V200R002C00 и более поздних версиях).

·Коммутатор Huawei S5700-10P-LI-AC поддерживает USB или RJ45 для консоли устройства.

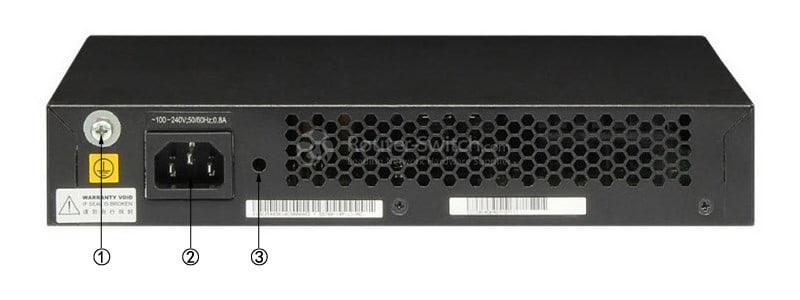

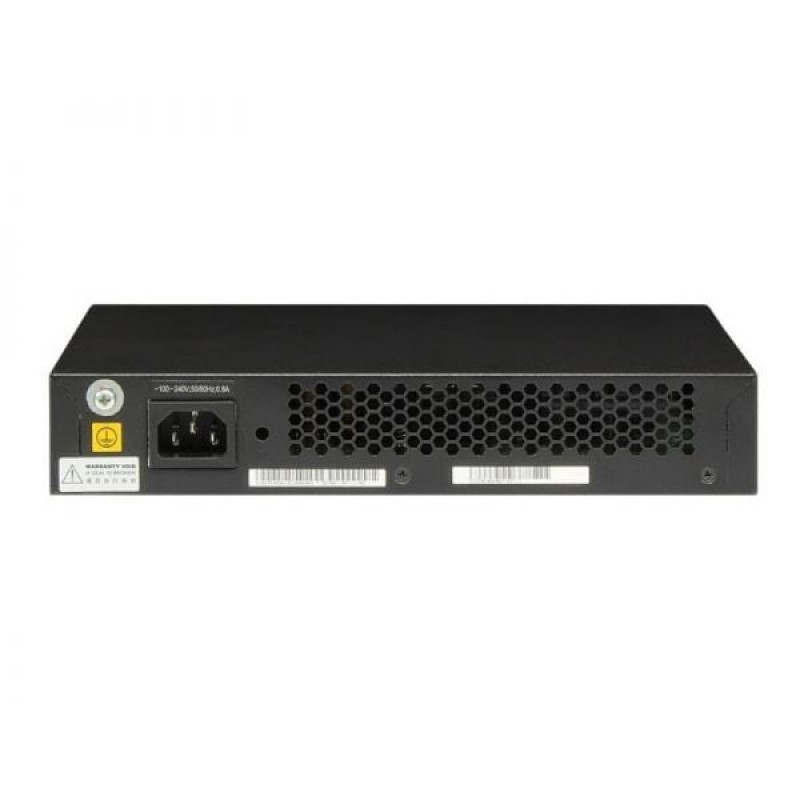

На рис. 3 показана задняя панель коммутатора Huawei S5700-10P-LI-AC.

Примечание:

①	Заземляющий винт
②	Розетка переменного тока
③	Гнездо для защелки клеммы переменного тока

· Винт заземления используется с кабелем заземления.

· Розетка переменного тока используется с кабелем питания переменного тока.

·Защелка клеммы переменного тока не поставляется с выключателем.

Приемопередатчик

Huawei S5700-10P-LI-AC поддерживает оптические приемопередатчики (GE, GE-CWDM, GE-DWDM) и приемопередатчики GE Cooper.

В Таблице 2 показаны рекомендуемые оптические приемопередатчики GE.

Модели	Описание
LE2MGSC40DE0	Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (TX1310/RX1490, 40 км, LC)
LE2MGSC40ED0	Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (TX1490/RX1310, 40 км, LC)
С-СФП-ГЭ-ЛХ40-СМ1310	Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 40 км, LC)
С-СФП-ГЭ-ЛХ40-СМ1550	Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 40 км, LC)
С-СФП-ГЭ-ЛХ80-СМ1550	Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 80 км, LC)
SFP-GE-BXU1-SC	1000Base, оптический трансивер BIDI, SFP, GE, одномодовый модуль (TX1490nm/RX1310nm, 10 км, SC)
СФП-ГЭ-ЛС-СМ1310	Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 10 км, LC)
СФП-ГЭ-ЛС-СМ1310-БИДИ	Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (TX1310/RX1490, 10 км, LC)
SFP-GE-LX-SM1490-BIDI	Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (TX1490/RX1310, 10 км, LC)
SFP-GE-ZBXD1	Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (1570 нм (Tx) / 1490 нм (Rx), 80 км, LC)
SFP-GE-ZBXU1	Оптический трансивер, eSFP, GE, одномодовый модуль BiDi (1490 нм (Tx) / 1570 нм (Rx), 80 км, LC)
eSFP-GE-SX-MM850	Оптический трансивер, eSFP, GE, многомодовый модуль (850 нм, 0,5 км, LC)
eSFP-GE-ZX100-SM1550	Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 100 км, LC)

В таблице 3 показаны рекомендуемые оптические приемопередатчики GE-CWDM.

Модели	Описание
CWDM-SFPGE-1551	Оптический трансивер CWDM, eSFP, 2.5G, одномодовый модуль (1551 нм, 80 км, LC)
CWDM-SFPGE-1571	Оптический трансивер CWDM, eSFP, 2.5G, одномодовый модуль (1571 нм, 80 км, LC)
CWDM-SFPGE-1591	Оптический трансивер CWDM, eSFP, 2.5G, одномодовый модуль (1591 нм, 80 км, LC)
CWDM-SFPGE-1611	Оптический трансивер CWDM, eSFP, 2.5G, одномодовый модуль (1611 нм, 80 км, LC)

В Таблице 4 показаны рекомендуемые оптические приемопередатчики GE-DWDM.

Модели	Описание
DWDM-SFPGE-1558-17	Оптический приемопередатчик DWDM, eSFP, 2,5G, одномодовый модуль (1558,17 нм, 120 км, LC)
DWDM-SFPGE-1558-98	Оптический приемопередатчик DWDM, eSFP, 2,5G, одномодовый модуль (1558,95 нм, 120 км, LC)
DWDM-SFPGE-1559-79	Оптический приемопередатчик DWDM, eSFP, 2,5G, одномодовый модуль (1559,79 нм, 120 км, LC)
DWDM-SFPGE-1560-61	Оптический трансивер DWDM, eSFP, 2,5G, одномодовый модуль (1560,61 нм, 120 км, LC)

В Таблице 5 показаны рекомендуемые медные приемопередатчики GE.

Модели	Описание
SFP-1000BaseT	Электрический приемопередатчик, SFP, GE, модуль электрического интерфейса (100 м, RJ45)

Сравните с аналогичными товарами

В таблице 6 показано сравнение Huawei S5700-10P-LI-AC и S5700-10P-PWR-LI-AC.

Модели	S5700-10P-LI-AC	S5700-10P-PWR-LI-AC
Нисходящие порты	8 портов Ethernet 10/100/1000 Base-T	8 портов Ethernet 10/100/1000 Base-T
Восходящие порты	2 порта GE SFP	2 порта GE SFP
Источник питания	Источник питания переменного тока	Источник питания переменного тока
Поддержка PoE	Н/Д	PoE+

Характеристики

DRAM-память 256 МБ

IP-маршрутизация Статическая маршрутизация, ECMP

QoS/ACL Ограничение скорости пакетов, отправленных и полученных интерфейсом

Безопасность Управление привилегиями пользователей и защита паролем

Версия ПО Стандартная версия

ВЛАН 4 тыс. VLAN

Возможности IPv6 Обнаружение соседей (ND)

Высота 4,36 см

Глубина 18см

Максимальное количество стеков 48 Гбит/с

Масса 5,0 кг

Мультикаст Отслеживание IGMP v1/v2/v3 и быстрый выход IGMP

Надежность Кольцевая топология RRPP и мультиэкземпляр RRPP

Номер детали производителя S5700-10P-LI-AC

Питание через Ethernet (PoE) Не-POE

Порт переключения 8 портов GE, 2 порта GE SFP

Производитель Хуавей

Производительность пересылки 15 миллионов пакетов в секунду

Расширенный слот Предоставляет расширенный слот для карты стека

Резервирование питания Нет

Силовое устройство Блок питания — без PoE

Служба поддержки 1 год гарантии

Среднее время безотказной работы 37 лет

Таблица MAC-адресов Соответствие стандарту IEEE 802.1d

Требуемое напряжение 120/230 В переменного тока (50/60 Гц)

Фактор формы Фиксированный, Штабелируемый

Флэш-память 32 МБ

Ширина 25см
