ET1Z04EACC00 — это расширенный комплект переменного тока двигателя S12704 (включая шасси в сборе * 1, основную плату MPUA * 1, блок коммутационной матрицы SFUC * мощность переменного тока 2800 Вт * 2, базовое программное обеспечение * 1)

Краткие характеристики

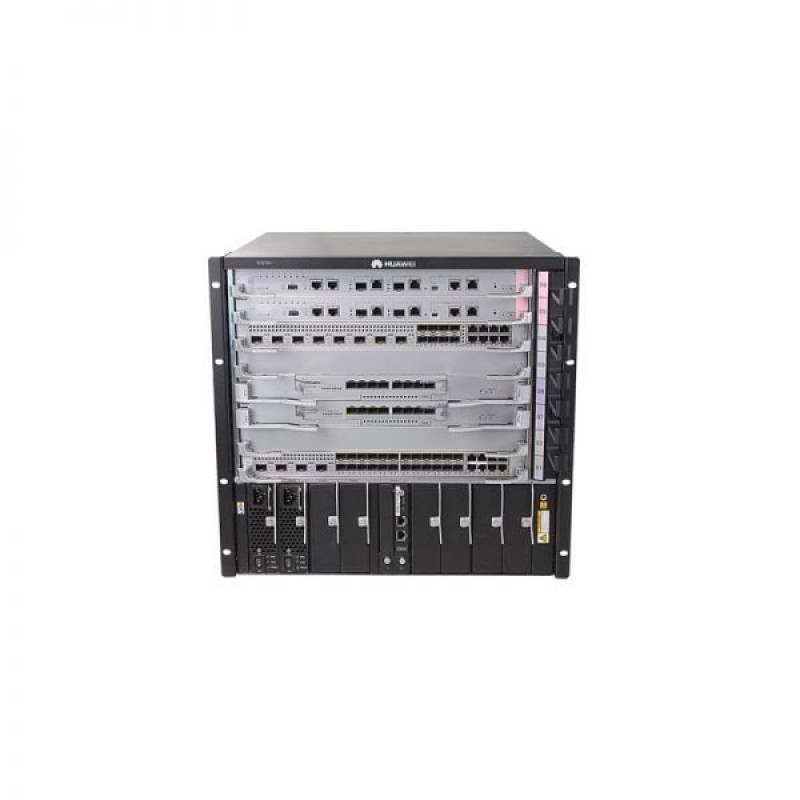

На рис. 1 показан внешний вид S12704. ET1Z04EACC00 — его сборочное шасси, включая платы, модули и блоки.

В Таблице 1 показаны краткие характеристики.

Код продукта	ET1Z04EACC00
Скорость пересылки пакетов	3120 млн пакетов в секунду; 4560 миллионов пакетов в секунду
Коммутационная способность	4,88 Тбит/с; 16,08 Тбит/с
Слоты микропроцессора	2
Слоты СФУ	2
Слоты для сервисных карт	4
Сохранение энергии	Энергоэффективный Ethernet (802.3az)
Проект резервирования	MPU, SFU, блоки питания и модули вентиляторов
Максимальная потребляемая мощность всего оборудования	≤ 2200 Вт
Монтаж	Коммутатор можно установить в шкаф N66E или N68E, один шкаф на одно шасси.
Размеры (Ш х Г х В)	С рамами для укладки кабелей: 442 мм x 585 мм x 441,7 мм (17,4 дюйма x 23,0 дюйма x 17,39 дюйма (10 U)) Без рамок управления кабелями: 442 мм x 489 мм x 441,7 мм (17,4 дюйма x 19,3 дюйма x 17,39 дюйма (10 U))
Масса	60 кг (132,3 фунта)

информация о продукте

На рис. 2 показана передняя часть ET1Z04EACC00.

Примечание:

①	Два микропроцессора
②	Четыре сервисные карты, в том числе: · Подразделение открытой сервисной платформы · Интерфейсная карта 1000M · Плата интерфейса GE/10GE · Интерфейсная карта 10GE · Интерфейсная карта 40GE · Интерфейсная карта 100GE
③	Два SFU
④	Пара монтажных кронштейнов
⑤	Четыре силовых модуля
⑥	Два ЦМУ
⑦	Гнездо ESD на передней панели
⑧	Рамы управления кабелями

·Монтажные кронштейны используются для крепления шасси в шкафу.
·Заземляющий контакт антистатического браслета можно вставить в переднее гнездо электростатического разряда. Антистатический браслет может обеспечить защиту от электростатических разрядов, если корпус надежно заземлен.

На рис. 3 показана задняя структура ET1Z04EACC00.

Примечание:

①	Два модуля вентилятора
②	Задний разъем ESD
③	Клемма заземления JG
④	Воздушный фильтр
⑤	Пара съемных ручек.

·Заземляющий контакт антистатического браслета можно вставить в задний разъем электростатического разряда. Антистатический браслет может обеспечить защиту от электростатических разрядов, если корпус надежно заземлен.
·Воздушный фильтр предотвращает попадание пыли в корпус.
·Вы можете установить эти съемные ручки с двух сторон корпуса, чтобы поднять корпус.

Модули, карты

В таблице 2 показаны рекомендуемые элементы для ET1Z04EACC00.

Модель	Описание
Оптический трансивер FE-SFP
SFP-FE-SX-MM1310	Оптический трансивер, SFP, 100M/155M, многомодовый модуль (1310 нм, 2 км, LC)
eSFP-FE-LX-SM1310	Оптический трансивер, eSFP, 100M/155M, одномодовый модуль (1310 нм, 15 км, LC)
С-СФП-ФЭ-ЛХ40-СМ1310	Оптический трансивер, eSFP, FE, одномодовый модуль (1310 нм, 40 км, LC)
Оптический трансивер GE-SFP
eSFP-GE-SX-MM850	Оптический трансивер, eSFP, GE, многомодовый модуль (850 нм, 0,55 км, LC)
СФП-ГЭ-ЛС-СМ1310	Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 10 км, LC)
С-СФП-ГЭ-ЛХ40-СМ1310	Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 40 км, LC)
С-СФП-ГЭ-ЛХ40-СМ1550	Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 40 км, LC)
Оптический трансивер 10G-SFP+
SFP-10G-УСР	Оптический трансивер 10GBase-USR, SFP+, 10G, многомодовый модуль (850 нм, 0,1 км, LC)
OMXD30000	Оптический трансивер, SFP+, 10G, многорежимный модуль (850 нм, 0,3 км, LC)
OSX010000	Оптический трансивер, SFP+, 10G, одномодовый модуль (1310 нм, 10 км, LC)
Оптический приемопередатчик 40GE CFP
ЦФП-40Г-СР4	Высокоскоростной приемопередатчик CFP-40G-SR4, CFP, 40G, многомодовый модуль (850 нм, 4 * 10G, 0,1 км, MPO)
ЦФП-40G-LR4	Высокоскоростной приемопередатчик, CFP, 40G, одномодовый модуль (диапазон 1310 нм, 41,25G, 10 км, прямой LC)
ЦФП-40Г-ЭР4	Высокоскоростной приемопередатчик, CFP, 40G, одномодовый модуль (диапазон 1310 нм, 41,25G, 40 км, прямой LC)
Оптический приемопередатчик 40GE QSFP+
КСФП-40G-eSR4	Оптический трансивер 40GBase-eSR4, QSFP+, 40G, многорежимный (850 нм, 0,3 км, MPO) (подключение к четырем оптическим трансиверам SFP+)
КСФП-40G-ER4	40GBase-ER4 Оптический трансивер, QSFP+, 40G, одномодовый модуль (1310 нм, 40 км, LC)
Оптический трансивер 100GE CFP
ЦФП-100G-SR10	Высокоскоростной приемопередатчик, CFP, 100G, многомодовый модуль (850 нм, 10*10G, 0,1 км, MPO)
CFP-100G-LR4	CFP, 100G, одномодовый модуль (диапазон 1310 нм, 4*25G, 10 км, прямой LC)
ЦФП-100G-ER4	Высокоскоростной приемопередатчик, CFP, 100G, одномодовый модуль (диапазон 1310 нм, 4*25G, 40 км, прямой LC)
Медный трансивер GE
SFP-1000BaseT	Электрический приемопередатчик, SFP, GE, модуль электрического интерфейса (100 м, RJ45)
Интерфейсная карта 100GE
ET1D2C02FEE0	2-портовая интерфейсная карта 100GBASE-X (EE, CFP) серии ET1D2C02FEE0)
интерфейсная карта 10GE
ET1D2X32SSC0	32-портовая интерфейсная карта 10GBASE-X (SC, SFP+)
ET1D2X12SSA0	12-портовая интерфейсная карта 10GBASE-X (SA, SFP+)
интерфейсная карта 40GE
ET1D2L08QSC0	8-портовая интерфейсная карта 40GBASE-X (SC, QSFP+)
ET1D2L02QSC0	2-портовая интерфейсная карта 40GBASE-X (SC, QSFP+)
Централизованный блок мониторинга
ЭХ1Д200КМУ00	Централизованный пульт мониторинга
Системный блок кластерной коммутации
EH1D2VS08000	8-портовый блок обслуживания системы коммутации кластера 10G (SFP+)
Модуль брандмауэра
ET1D2FW00S02	Модуль C NGFW с программным обеспечением HW General Security Platform
ET1D2FW00S01	Модуль B NGFW с программным обеспечением HW General Security Platform
Интерфейсная карта GE/10GE
ET1D2S08SX1E	8-портовая 10GBASE-X и 8-портовая 100/1000BASE-X и 8-портовая комбинированная интерфейсная плата 10/100/1000BASE-T (X1E, RJ45/SFP/SFP+)
ET1D2S04SX1E	4-портовая 10GBASE-X и 24-портовая 100/1000BASE-X и 8-портовая комбинированная интерфейсная карта 10/100/1000BASE-T (X1E, RJ45/SFP/SFP+)
Модуль системы предотвращения вторжений
ET1D2IPS0S00	Модуль IPS A с программным обеспечением HW General Security Platform
Основной процессор
ET1D2MPUA000	S12708/S12712, главный процессор A (дополнительные часы)
Блок ткани переключения
ET1D2SFUD000	S12708/S12712, Блок коммутационной матрицы D
ET1D2SFUA000	S12708/S12712, коммутационная ткань блока A
Блок контроллера беспроводного доступа
АКУ2	Блок контроллера доступа WLAN ACU2 (включая ресурсы управления 128 точками доступа)
Интерфейсная карта GE
ET1D2T36SEA0	Плата интерфейса 10/100/1000BASE-T на 36 портов и 12 портов 100/1000BASE-X (EA, RJ45/SFP)
ET1D2G48SX1E	48-портовая интерфейсная карта 100/1000BASE-X (X1E, SFP)

Сравните с аналогичными товарами

В таблице 3 показано сравнение ET1Z04EACC00 и ET1BS12704S0.

Код продукта	ET1Z04EACC00	ET1BS12704S0
Описание	S12704 Enhanced Engine AC Bundle (включая шасси в сборе * 1, основную плату MPUA * 1, блок коммутационной матрицы SFUC * мощность переменного тока 2800 Вт * 2, базовое программное обеспечение * 1)	S12704 Сборка шасси
Скорость пересылки пакетов	3120 млн пакетов в секунду; 4560 миллионов пакетов в секунду	3120 млн пакетов в секунду; 4560 млн пакетов в секунду (с необходимыми плагинами)
Коммутационная способность	4,88 Тбит/с; 16,08 Тбит/с	4,88 Тбит/с; 16,08 Тбит/с (с необходимыми плагинами)
Слоты микропроцессора	2	2
Слоты СФУ	2	2
Слоты для сервисных карт	4	4
Максимальная потребляемая мощность всего оборудования	≤ 2200 Вт	≤ 2200 Вт
Вес (кг)	60 кг	29 кг
