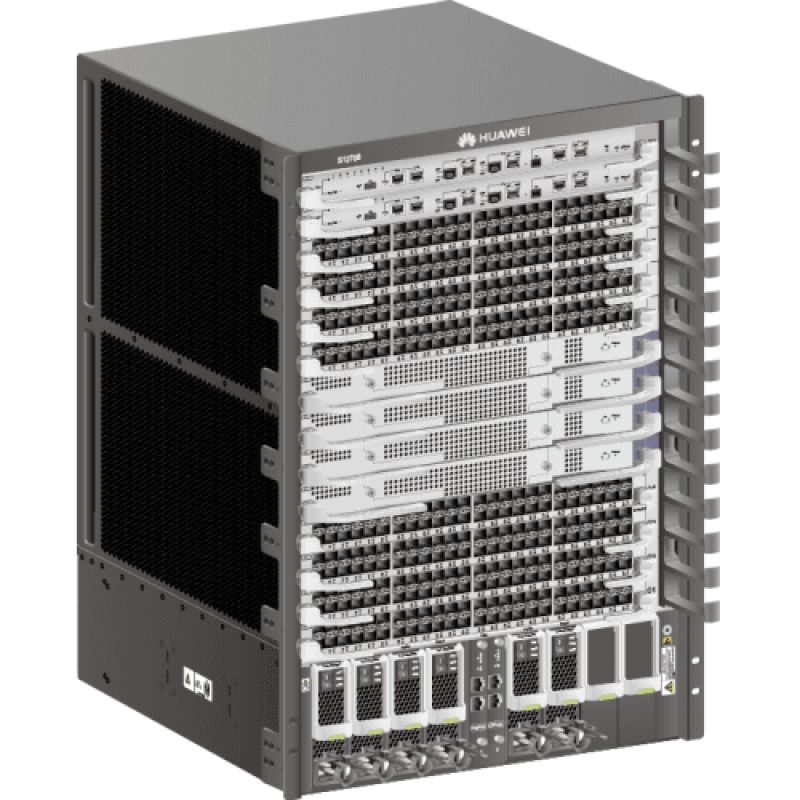

ET1BS12708S0 — это корпус коммутатора Huawei S12708, включающий 8 слотов.

Краткие характеристики

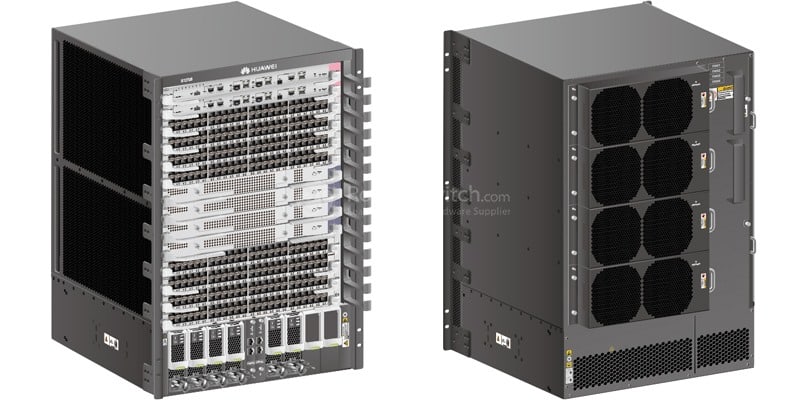

На рис. 1 показан внешний вид S12708. ET1BS12708S0 — это его сборочное шасси, в котором нет плат, модулей и блоков.

the S12708 appearance

В Таблице 1 показаны краткие характеристики.

Код продукта	ET1BS12708S0
Скорость пересылки пакетов	6240 млн пакетов в секунду; 9120 млн пакетов в секунду (с необходимыми плагинами)
Коммутационная способность	12,32 Тбит/с; 32,16 Тбит/с (с необходимыми плагинами)
Слоты микропроцессора	2
Слоты СФУ	4
Слоты для сервисных карт	8
Сохранение энергии	Энергоэффективный Ethernet (802.3az)
Проект резервирования	MPU, SFU, блоки питания и модули вентиляторов
Максимальная потребляемая мощность всего оборудования	≤ 4400 Вт
Размеры (Ш х Г х В)	С рамами для укладки кабелей: 442 мм x 585 мм x 663,95 мм (17,4 дюйма x 23,0 дюйма x 26,1 дюйма (15 U)) Без рамок управления кабелями: 442 мм x 489 мм x 663,95 мм (17,4 дюйма x 19,3 дюйма x 26,1 дюйма (15 U))
Масса	42 кг

информация о продукте

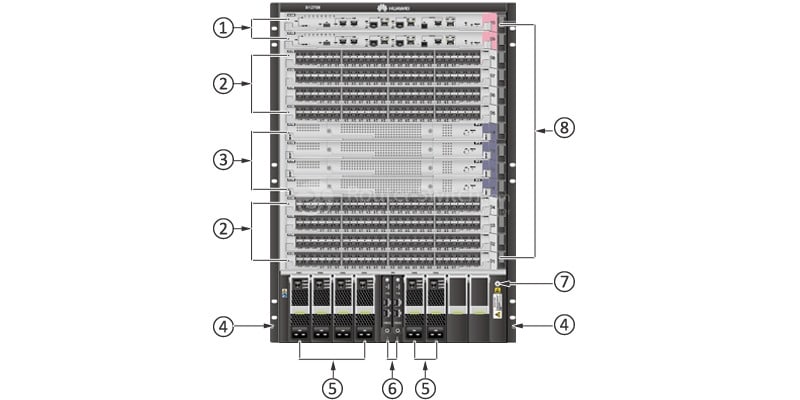

На рис. 2 показана передняя часть ET1BS12708S0.

Примечание:

①	Два микропроцессора
②	Восемь сервисных карт, в том числе: · Подразделение открытой сервисной платформы · Интерфейсная карта 1000M · Плата интерфейса GE/10GE · Интерфейсная карта 10GE · Интерфейсная карта 40GE · Интерфейсная карта 100GE
③	Четыре SFU
④	Пара монтажных кронштейнов
⑤	Шесть силовых модулей
⑥	Два ЦМУ
⑦	Гнездо ESD на передней панели
⑧	Рамы управления кабелями

· ET1BS12708S0 — это просто шасси, для которого не предусмотрены карты, модули или блоки. Карты, модули или блоки необходимо приобретать отдельно.
·Сервисные карты, поддерживаемые коммутатором, зависят от версии программного обеспечения.
·Монтажные кронштейны используются для крепления шасси в шкафу.
·Заземляющий контакт антистатического браслета можно вставить в переднее гнездо электростатического разряда. Антистатический браслет может обеспечить защиту от электростатических разрядов, если корпус надежно заземлен.
·Кабельные рамы разделяют кабели на разных платах и помогают упорядоченно прокладывать кабели.

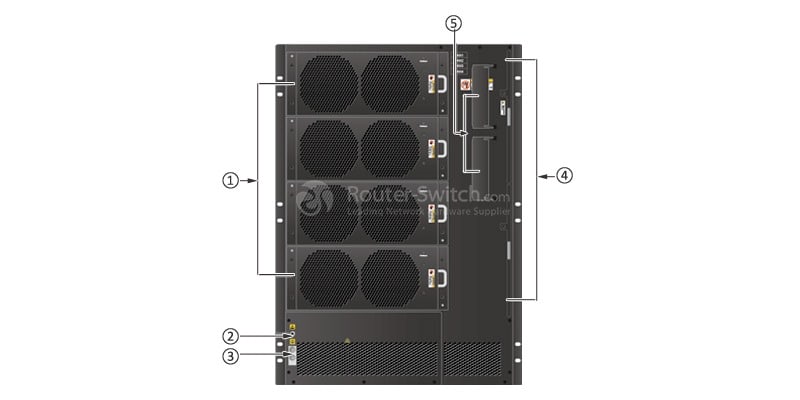

На рис. 3 показана задняя часть шасси S12708.

Примечание:

①	Модуль с четырьмя вентиляторами
②	Задний разъем ESD
③	Клемма заземления JG
④	Воздушный фильтр
⑤	Пара съемных ручек.

·Заземляющий контакт антистатического браслета можно вставить в задний разъем электростатического разряда. Антистатический браслет может обеспечить защиту от электростатических разрядов, если корпус надежно заземлен.
·Воздушный фильтр предотвращает попадание пыли в корпус.
·Вы можете установить эти съемные ручки с двух сторон корпуса, чтобы поднять корпус.

Модули, карты

В таблице 2 показаны рекомендуемые элементы для ET1BS12708S0.

Модель	Описание
Оптический трансивер FE-SFP
SFP-FE-SX-MM1310	Оптический трансивер, SFP, 100M/155M, многомодовый модуль (1310 нм, 2 км, LC)
eSFP-FE-LX-SM1310	Оптический трансивер, eSFP, 100M/155M, одномодовый модуль (1310 нм, 15 км, LC)
С-СФП-ФЭ-ЛХ40-СМ1310	Оптический трансивер, eSFP, FE, одномодовый модуль (1310 нм, 40 км, LC)
Оптический трансивер GE-SFP
eSFP-GE-SX-MM850	Оптический трансивер, eSFP, GE, многомодовый модуль (850 нм, 0,55 км, LC)
СФП-ГЭ-ЛС-СМ1310	Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 10 км, LC)
С-СФП-ГЭ-ЛХ40-СМ1310	Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 40 км, LC)
С-СФП-ГЭ-ЛХ40-СМ1550	Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 40 км, LC)
Оптический трансивер 10G-SFP+
SFP-10G-УСР	Оптический трансивер 10GBase-USR, SFP+, 10G, многомодовый модуль (850 нм, 0,1 км, LC)
OMXD30000	Оптический трансивер, SFP+, 10G, многорежимный модуль (850 нм, 0,3 км, LC)
OSX010000	Оптический трансивер, SFP+, 10G, одномодовый модуль (1310 нм, 10 км, LC)
Оптический приемопередатчик 40GE CFP
ЦФП-40Г-СР4	Высокоскоростной приемопередатчик CFP-40G-SR4, CFP, 40G, многомодовый модуль (850 нм, 4 * 10G, 0,1 км, MPO)
ЦФП-40G-LR4	Высокоскоростной приемопередатчик, CFP, 40G, одномодовый модуль (диапазон 1310 нм, 41,25G, 10 км, прямой LC)
ЦФП-40Г-ЭР4	Высокоскоростной приемопередатчик, CFP, 40G, одномодовый модуль (диапазон 1310 нм, 41,25G, 40 км, прямой LC)
Оптический приемопередатчик 40GE QSFP+
КСФП-40G-eSR4	Оптический трансивер 40GBase-eSR4, QSFP+, 40G, многорежимный (850 нм, 0,3 км, MPO) (подключение к четырем оптическим трансиверам SFP+)
КСФП-40G-ER4	40GBase-ER4 Оптический трансивер, QSFP+, 40G, одномодовый модуль (1310 нм, 40 км, LC)
Оптический трансивер 100GE CFP
ЦФП-100G-SR10	Высокоскоростной приемопередатчик, CFP, 100G, многомодовый модуль (850 нм, 10*10G, 0,1 км, MPO)
CFP-100G-LR4	CFP, 100G, одномодовый модуль (диапазон 1310 нм, 4*25G, 10 км, прямой LC)
ЦФП-100G-ER4	Высокоскоростной приемопередатчик, CFP, 100G, одномодовый модуль (диапазон 1310 нм, 4*25G, 40 км, прямой LC)
Медный трансивер GE
SFP-1000BaseT	Электрический приемопередатчик, SFP, GE, модуль электрического интерфейса (100 м, RJ45)
Интерфейсная карта 100GE
ET1D2C02FEE0	2-портовая интерфейсная карта 100GBASE-X (EE, CFP) серии ET1D2C02FEE0)
интерфейсная карта 10GE
ET1D2X32SSC0	32-портовая интерфейсная карта 10GBASE-X (SC, SFP+)
ET1D2X12SSA0	12-портовая интерфейсная карта 10GBASE-X (SA, SFP+)
интерфейсная карта 40GE
ET1D2L08QSC0	8-портовая интерфейсная карта 40GBASE-X (SC, QSFP+)
ET1D2L02QSC0	2-портовая интерфейсная карта 40GBASE-X (SC, QSFP+)
Централизованный блок мониторинга
ЭХ1Д200КМУ00	Централизованный пульт мониторинга
Системный блок кластерной коммутации
EH1D2VS08000	8-портовый блок обслуживания системы коммутации кластера 10G (SFP+)
Модуль брандмауэра
ET1D2FW00S02	Модуль C NGFW с программным обеспечением HW General Security Platform
ET1D2FW00S01	Модуль B NGFW с программным обеспечением HW General Security Platform
Интерфейсная карта GE/10GE
ET1D2S08SX1E	8-портовая 10GBASE-X и 8-портовая 100/1000BASE-X и 8-портовая комбинированная интерфейсная плата 10/100/1000BASE-T (X1E, RJ45/SFP/SFP+)
ET1D2S04SX1E	4-портовая 10GBASE-X и 24-портовая 100/1000BASE-X и 8-портовая комбинированная интерфейсная карта 10/100/1000BASE-T (X1E, RJ45/SFP/SFP+)
Модуль системы предотвращения вторжений
ET1D2IPS0S00	Модуль IPS A с программным обеспечением HW General Security Platform
Основной процессор
ET1D2MPUA000	S12708/S12712, главный процессор A (дополнительные часы)
Блок ткани переключения
ET1D2SFUD000	S12708/S12712, Блок коммутационной матрицы D
ET1D2SFUA000	S12708/S12712, коммутационная ткань блока A
Блок контроллера беспроводного доступа
АКУ2	Блок контроллера доступа WLAN ACU2 (включая ресурсы управления 128 точками доступа)
Интерфейсная карта GE
ET1D2T36SEA0	Плата интерфейса 10/100/1000BASE-T на 36 портов и 12 портов 100/1000BASE-X (EA, RJ45/SFP)
ET1D2G48SX1E	48-портовая интерфейсная карта 100/1000BASE-X (X1E, SFP)

Сравните с аналогичными товарами

В таблице 3 показано сравнение ET1BS12708S0, ET1BS12704S0, ET1BS12710S0 и ET1BS12712S0.

Код продукта	ET1BS12708S0	ET1BS12704S0	ET1BS12712S0
Описание	Корпус коммутатора Huawei S12708 в сборе	Корпус коммутатора Huawei S12704 в сборе	Корпус коммутатора Huawei S12712 в сборе
Скорость пересылки пакетов	6240 млн пакетов в секунду; 9120 млн пакетов в секунду (с необходимыми плагинами)	3120 млн пакетов в секунду; 4560 млн пакетов в секунду (с необходимыми плагинами)	9120 миллионов пакетов в секунду; 12 960 млн пакетов в секунду (с необходимыми плагинами)
Коммутационная способность	12,32 Тбит/с; 32,16 Тбит/с (с необходимыми плагинами)	4,88 Тбит/с; 16,08 Тбит/с (с необходимыми плагинами)	17,44 Тбит/с; 44,96 Тбит/с (с необходимыми плагинами)
Слоты микропроцессора	2	2	2
Слоты СФУ	4	2	4
Слоты для сервисных карт	8	4	12
Максимальная потребляемая мощность всего оборудования	≤ 4400 Вт	≤ 2200 Вт	≤ 6600 Вт
Масса	42 кг	29 кг	63 кг
