WS-X45-SUP7L-E, модуль управления Cisco Catalyst 4500E 7L-E, является ведущим модулем управления доступом к сетям без границ и агрегации для серии Cisco Catalyst 4500E. Лучшая в своем классе функция отказоустойчивости повышает надежность сети и обеспечивает резервирование супервизора для предотвращения перебоев в работе сети при интеграции с шасси Cisco Catalyst 4507R-E, 4507R+E, 4510R+E или 4510R-E.

Обратите внимание, что WS-X45-SUP7L-E= аналогичен WS-X45-SUP7L-E, за исключением того, что WS-X45-SUP7L-E= является запасным.

Быстрая спецификация

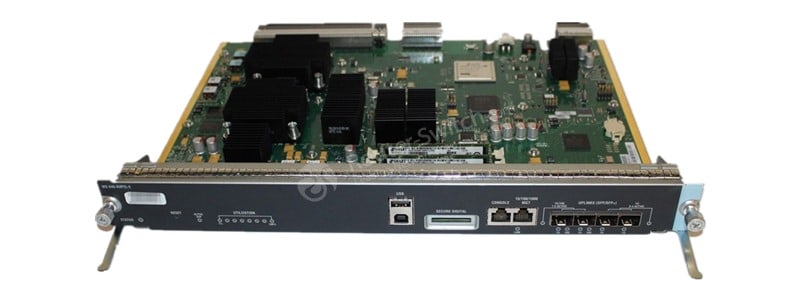

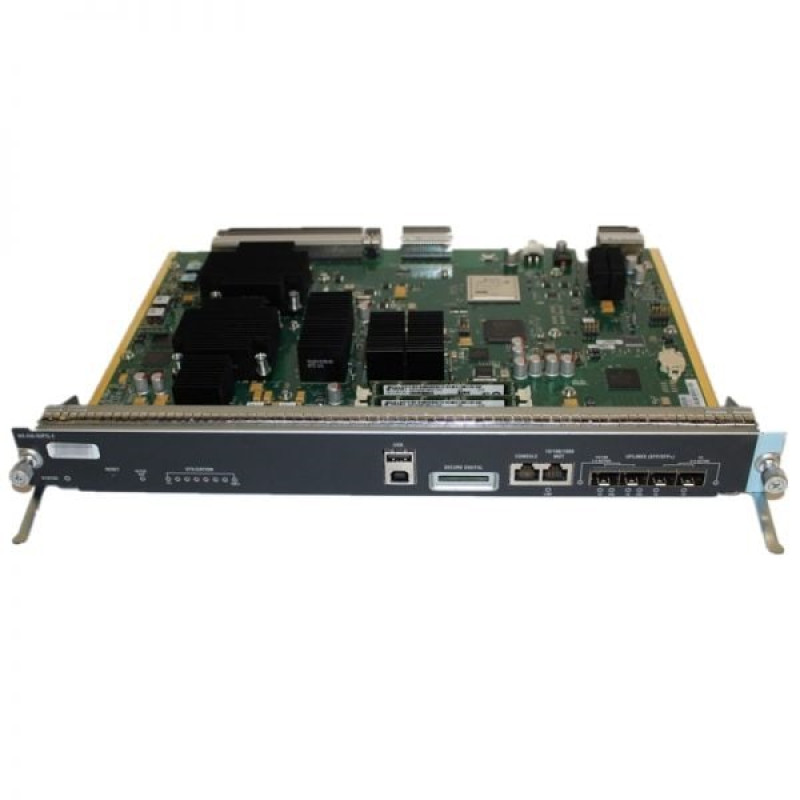

Рис. 1. Внешний вид WS-X45-SUP7L-E.

WS-X45-SUP7L-E

Таблица 1.

Код продукта	WS-X45-SUP7L-E
Централизованная коммутационная способность	520 Гбит/с
Коммутационная способность на слот	48 Гбит/с
пропускная способность	225 млн пакетов в секунду для IPv4 110 млн пакетов в секунду для IPv6 225 млн пакетов в секунду для моста L2
Записи маршрутизации IPv4	64000
Записи маршрутизации IPv6	32000
Многоадресные маршруты	32000
Процессор	Двухъядерный; 1,5 ГГц
Очереди ЦП	64
Синхронная динамическая память (SDRAM)	2 ГБ
Загрузочная флешка	1G
Записи безопасности и оборудования QoS	64000
Отслеживание записей протокола динамической конфигурации хоста (DHCP)	12000
Управление доступом в сеть Cisco (NAC)	4000
MAC-адреса	55 000
Активные виртуальные локальные сети	4094
Записи протокола разрешения адресов (ARP)	47000
Экземпляры протокола связующего дерева	12000
Коммутируемые виртуальные интерфейсы (SVI)	4094
ОХВАТЫВАТЬ	8 двунаправленных сеансов (вход и выход)

информация о продукте

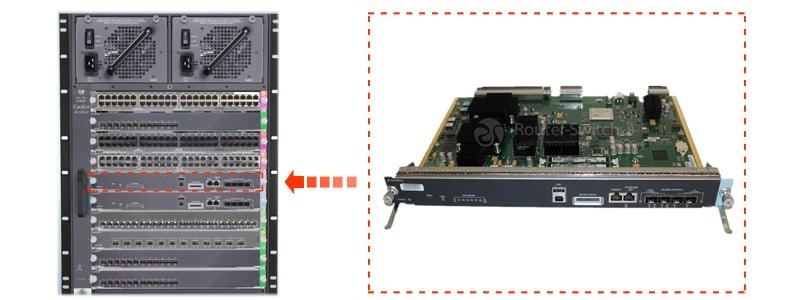

Рис. 2. WS-X45-SUP7L-E можно установить в шасси коммутатора Catalyst 4500.

WS-X45-SUP7L-E installed in the switch

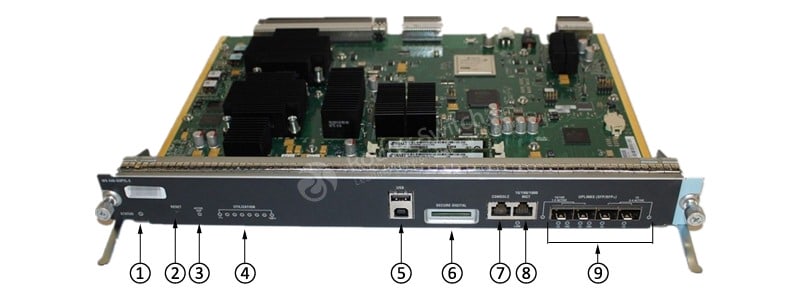

Рисунок 3. Передняя панель WS-X45-SUP7L-E.

WS-X45-SUP7L-E Front

Примечание:

① Индикатор STATUS ② Кнопка сброса ③ Индикатор ACTIVE SUP ④ Индикатор UTILIZATION ⑤ USB-порты ⑥ Secure Digital Port ⑦ Консольный порт

⑧ Порт 10/100/1000 MGT ⑨ 4 восходящих канала 1G/10G SFP/SFP+

Поддерживаемые линейные карты и модули

Табл. 2. Рекомендуемые линейные карты и модули Cisco Catalyst серии 4500E.

Модель	Описание
WS-X4748-UPOE+E	Cisco Catalyst серии 4500E, 48 портов 802.3af PoE, 802.3at PoEP и UPoE 10/100/1000
WS-X4748-RJ45V+E	Cisco Catalyst серии 4500E, 48 портов PoE 802.3at 10/100/1000 (RJ-45)
WS-X4712-SFP+E	Cisco Catalyst серии 4500E, 12 портов 10 Gigabit Ethernet (SFP+)
WS-X4648-RJ45V+E	Cisco Catalyst серии 4500E, 48 портов Premium PoE 10/100/1000 (RJ-45)
WS-X4648-RJ45-E	Cisco Catalyst серии 4500E, 48 портов 10/100/1000 (RJ-45)
WS-X4606-X2-E	Cisco Catalyst серии 4500E, 6 портов 10 Gigabit Ethernet (X2)
WS-X4624-SFP-E	Cisco Catalyst серии 4500E, 24 порта Gigabit Ethernet (SFP)
WS-X4612-SFP-E	Cisco Catalyst серии 4500E с 12 портами Gigabit Ethernet (SFP)

Получить больше информации

У вас есть вопросы о WS-X45-SUP7L-E?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com .

Характеристики

USB-разъемы Предусмотрено два порта USB 2.0: Порт 1 в настоящее время не поддерживается. Порт 2 работает в режиме хоста (нисходящий поток). Он оснащен разъемом USB типа A, и к этому разъему можно подключить стандартное устройство USB 2.0, например устройство флэш-памяти.

АКТИВНЫЙ СВЕТОДИОД SUP Светодиод ACTIVE SUP показывает, активен ли модуль Supervisor Engine или находится в режиме ожидания в конфигурациях с резервным модулем Supervisor Engine. Зеленый — Supervisor Engine активен (в конфигурациях с резервированием Supervisor Engine). Не горит — Supervisor Engine находится в режиме ожидания (в конфигурациях с резервированием Supervisor Engine).

БЕЗОПАСНЫЙ ЦИФРОВОЙ слот Стандартный интерфейс карты памяти Secure Data (SD) расположен на передней панели.

Индикатор СОЕДИНЕНИЯ С портом 10/100/1000 MGT связан индикатор LINK.

Индикаторы STATUS порта восходящей связи Порты восходящей линии связи 1 и 2 имеют по два индикатора STATUS порта восходящей линии связи. Индикатор 1G отображает состояние порта, когда в гнездо порта установлен приемопередатчик SFP 1 ГБ. Индикатор 10G отображает состояние порта, когда в гнездо порта установлен приемопередатчик 10 ГБ SFP+. Порт 3 и порт 4 поддерживают только приемопередатчики SFP 1 ГБ и имеют только индикатор состояния порта 1 ГБ. Зеленый — ссылка работает. Оранжевый — ссылка отключена пользователем. Мигает оранжевым — самопроверка при включении указывает на неисправный порт. Не горит — сигнал не обнаружен или произошел сбой конфигурации канала.

Индикаторы восходящего порта Существует два типа индикаторов, связанных с восходящими портами Supervisor Engine.

Консольный порт Порт 10/100/1000 с разъемом RJ-45. Консольный порт позволяет получить доступ к коммутатору либо локально (с консольного терминала), либо через модем (удаленно). Порт имеет разъем RJ-45. Консольный порт позволяет выполнять следующие функции: Настройте коммутатор из интерфейса командной строки. Мониторинг сетевой статистики и ошибок. Настройте параметры агента SNMP.

Ограничения слотов шасси Catalyst 4503-E: только слот 1 Catalyst 4506-E: только слот 1 Catalyst 4507R-E и Catalyst 4507R+E: слот 3 и слот 4

Переключатель СБРОСА Переключатель RESET используется для сброса и перезапуска переключателя. Примечание Используйте скрепку для бумаги или другой маленький остроконечный предмет, чтобы нажать переключатель RESET.

Порт 10/100/1000 МГТ Порт управления Ethernet — это хост-порт уровня 3, к которому можно подключить ПК. Вы можете использовать порт управления Ethernet вместо порта консоли коммутатора для управления сетью. При управлении коммутатором подключите ПК к порту управления Ethernet на коммутаторе Catalyst 4500 серии E. Зеленый — ссылка работает. Оранжевый — ссылка отключена пользователем. Мигает оранжевым — самопроверка при включении указывает на неисправный порт. Не горит — сигнал не обнаружен или произошел сбой конфигурации канала. Примечание При подключении ПК к порту управления Ethernet необходимо назначить IP-адрес.

Порт восходящей связи Индикаторы ACTIVE Порты восходящей связи на модуле Supervisor Engine активны парами. Два светодиода на передней панели показывают это действие. Один светодиод с надписью 1G/10G 1-2 ACTIVE указывает на то, что порты 1 и 2 активны; другой помечен как 1G 3-4 ACTIVE и указывает, что порты 3 и 4 активны. В автономных конфигурациях Supervisor Engine, работающих в 1-гигабитном режиме, активны все четыре восходящих порта; оба светодиода 1-2 ACTIVE и 3-4 ACTIVE горят зеленым цветом. В резервных конфигурациях Supervisor Engine только светодиод 1-2 ACTIVE горит зеленым. Когда один супервизор удаляется, индикаторы 1-2 ACTIVE и 3-4 ACTIVE горят зеленым цветом на оставшемся супервизоре, когда он работает на скорости 1 Гбит/с. В 10-гигабитном режиме горит только светодиод 1-2 ACTIVE.

Порты UPLINK (SFP/SFP+) Supervisor Engine 7L-E имеет четыре восходящих порта. Порты 1 и 2 поддерживают приемопередатчики 10GBASE SFP+ или приемопередатчики 1000BASE SFP. Порты 3 и 4 поддерживают только приемопередатчики 1000BASE SFP. Существуют ограничения на использование портов восходящей линии связи как в конфигурациях с одним супервизором, так и в конфигурациях с резервным супервизором, а также в режимах 10-G и 1-G.

Программные требования (минимум) Последние требования к выпуску программного обеспечения см. в примечаниях к выпуску программного обеспечения.

Пропускная способность на слот 48 Гбит/с

СВЕТОДИОД СОСТОЯНИЯ Светодиод STATUS показывает текущее состояние модуля Supervisor Engine и текущее состояние программного обеспечения. Зеленый — все диагностические тесты пройдены. Оранжевый — выполняется загрузка системы или диагностический тест. Красный — диагностический тест не пройден. Не горит — Supervisor Engine отключен или не включен.

Светодиоды ИСПОЛЬЗОВАНИЯ Когда коммутатор находится в рабочем состоянии, восемь индикаторов UTILIZATION показывают текущую нагрузку трафика на объединительную плату в виде приблизительного процентного значения. На каждый светодиод приходится примерно 12,5% нагрузки.

Совместимость шасси Supervisor Engine 7L-E поддерживается на шасси коммутаторов Catalyst 4503-E, Catalyst 4506-E, Catalyst 4507R-E и Catalyst 4507R+E. Supervisor Engine 7L-E не поддерживается на шасси коммутатора Catalyst 4510R-E или Catalyst 4510R+E.
