PWR-C45-9000ACV

Каталог

PWR-C45-9000ACV

Нет отзывов

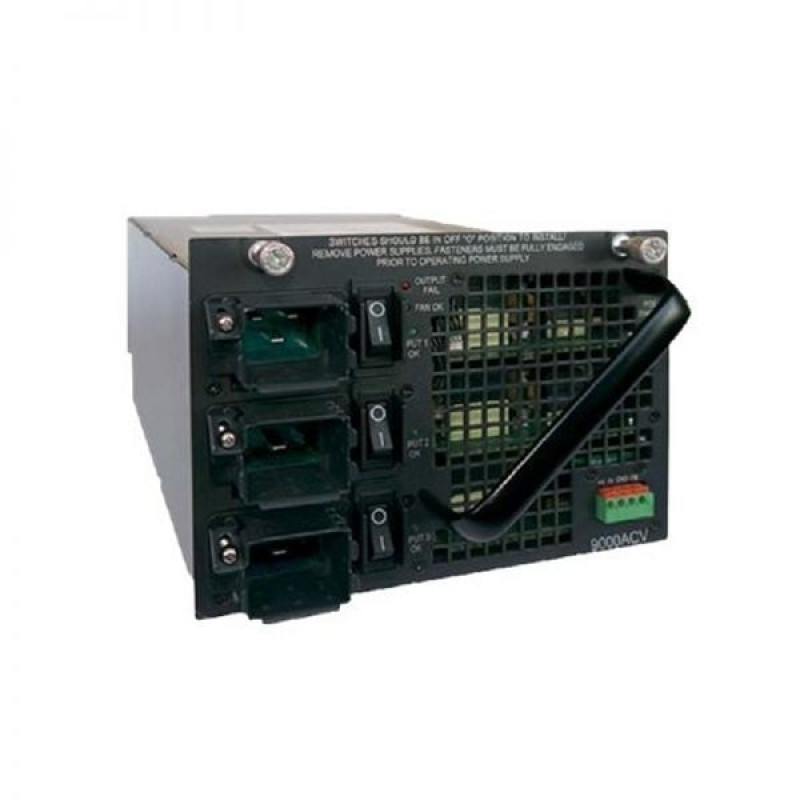

PWR-C45-9000ACV — это блок питания коммутаторов Cisco Catalyst серии 4500, обеспечивающий мощность переменного тока 9000 Вт (передача данных и PoE) для коммутаторов Cisco 4500. Обратите внимание, что PWR-C45-9000ACV= аналогичен PWR-C45-9000ACV, за исключением того, что PWR-C45-9000ACV= является запасным.

Быстрая спецификация

Таблица 1.

Код продукта	PWR-C45-9000ACV
Производитель	Сиско Систем Инк.
Тип продукта	Модуль питания
Совместимый продукт	Коммутаторы Cisco Catalyst серии 4500-E и классический корпус
Входная мощность	Мощность 9000 Вт (данные и PoE)
Номинальная наработка на отказ (часы)	186 000

информация о продукте

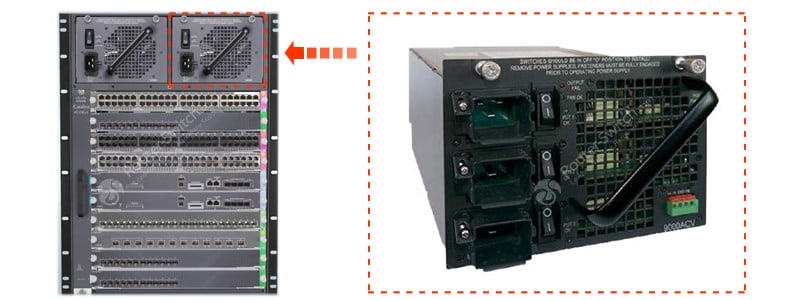

Рис. 1. PWR-C45-9000ACV можно установить в шасси коммутатора Catalyst 4500. Источник питания на коммутаторе только для справки.

Совместимые продукты

Табл. 2. Рекомендуемые совместимые коммутаторы.

Модель	Описание
WS-C4503-E	Шасси Cat4500 серии E с 3 слотами, вентилятор, без шт.
WS-C4507R-E	Шасси Cat4500 E-Series с 7 слотами, вентилятор, без PS, Red Sup Capable
WS-C4510R-Е	Шасси Cat4500 E-Series с 10 слотами, вентилятор, без PS, Red Sup Capable
WS-C4507R+E	Шасси Catalyst 4500E с 7 слотами для 48 Гбит/с на слот — резервирование Supervisor Engine — резервирование питания
WS-C4506-E	Catalyst 4500 E-Series 6-слотовый корпус, вентилятор, без шт.

Сравните с аналогичным товаром

Таблица 3. Сравнение аналогичного товара.

Код продукта	PWR-C45-9000ACV	PWR-C45-4200ACV
Производитель	Сиско Систем Инк.	Сиско Систем Инк.
Тип продукта	Модуль питания	Модуль питания
Совместимый продукт	Коммутаторы Cisco Catalyst серии 4500-E и классический корпус	Коммутаторы Cisco Catalyst серии 4500-E и классический корпус
Входная мощность	Мощность 9000 Вт (данные и PoE)	Двойной вход переменного тока 4200 Вт
Номинальная наработка на отказ (часы)	186 000	331 945

Получить больше информации

У вас есть вопросы о PWR-C45-9000ACV?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com .

Характеристики

ВВОД 1 ОК ВХОД 2 ОК ВХОД 3 ОК Зеленый — напряжение переменного тока источника в норме. (Входное напряжение составляет 85 В переменного тока или выше.) Не горит — напряжение источника переменного тока падает ниже 70 В переменного тока, источник переменного тока отсутствует или питание отключено. Примечание. При входном напряжении переменного тока в диапазоне от 70 до 85 В переменного тока состояние светодиода INPUT OK не определено; он может быть зеленым, выключенным или мигающим зеленым.

ВЕНТИЛЯТОР ОК Зеленый — вентилятор блока питания работает нормально. Не горит — обнаружен сбой вентилятора блока питания.

Время удержания выхода минимум 20 мс

входная частота переменного тока 50/60 Гц (номинал) (±3% для полного диапазона)

Входное напряжение переменного тока Низкая сеть (номинальное значение 120 В переменного тока) — от 85 В переменного тока (мин.) до 132 В переменного тока (макс.) High-line (номинальное напряжение 230 В переменного тока) — от 170 В переменного тока (мин.) до 264 В переменного тока (макс.) Примечание Поддерживается работа в режиме ввода смешанного напряжения. Однако при смешанном входном напряжении выходная мощность по умолчанию соответствует тройному пределу выходного напряжения 120 В переменного тока.

входной переменный ток 12 А (макс.) при 120 В переменного тока (для каждого входа) 16 А (макс.) при 230 В переменного тока (для каждого входа)

Выход источника питания Общая выходная мощность зависит от количества подключенных входов и доступного источника переменного напряжения. Если используется более одного входа, все входы имеют одинаковое напряжение переменного тока (высокая или низкая линия). Примечание Поддерживается работа в режиме ввода смешанного напряжения. Рабочая мощность 1100 Вт (с одним номинальным входом 120 В переменного тока) – 80 А при 12 В постоянного тока (только данные) – 12,5 А при 3,3 В постоянного тока (только данные) – 20 А при –50 В постоянного тока (PoE, если используется) Рабочая мощность 2200 Вт (с двумя номинальными входами 120 В переменного тока) – 121,7 А при 12 В постоянного тока (только данные) – 12,5 А при 3,3 В постоянного тока (только данные) – 40 А при –50 В постоянного тока (PoE, если используется) Рабочая мощность 3300 Вт (с тремя номинальными входами 120 В переменного тока) – 121,7 А при 12 В постоянного тока (только данные) – 12,5 А при 3,3 В постоянного тока (только данные) – 50 А при –50 В постоянного тока (PoE, если используется) Рабочая мощность 3000 Вт (с одним номинальным входом 230 В переменного тока) – 121,7 А при 12 В постоянного тока (только данные) – 12,5 А при 3,3 В постоянного тока (только данные) – 50 А при –50 В постоянного тока (PoE, если используется) Рабочая мощность 6000 Вт (с двумя номинальными входами 230 В переменного тока) – 166,7 А при 12 В постоянного тока (только данные) – 12,5 А при 3,3 В постоянного тока (только данные) – 100 А при –50 В постоянного тока (PoE, если используется) Рабочая мощность 9000 Вт (с тремя номинальными входами 230 В переменного тока) – 166,7 А при 12 В постоянного тока (только данные) – 12,5 А при 3,3 В постоянного тока (только данные) – 150 А при –50 В постоянного тока (PoE, если используется)

ВЫХОД ОШИБКА Красный — обнаружена проблема с одним или несколькими выходными напряжениями постоянного тока источника питания. Выкл. — выходное постоянное напряжение с приемлемыми запасами. Примечание. Для правильной работы индикатора OUTPUT FAIL системы с одним блоком питания должны быть сконфигурированы как минимум с одной кассетой вентиляторов и одним модулем управления. Системы с двумя источниками питания должны иметь как минимум одну конфигурацию блока вентиляторов, один модуль Supervisor Engine и один дополнительный модуль. Несоблюдение этих минимальных требований к конфигурации может привести к ложному сигналу отказа источника питания.

Выходная мощность источника питания 9000 Вт максимум

Выходные напряжения постоянного тока 12 В постоянного тока (от 11,8 В постоянного тока (мин.) до 12,2 В постоянного тока (макс.)) 3,3 В постоянного тока (от 3,2 В постоянного тока (мин.) до 3,4 В постоянного тока (макс.)) -50 В постоянного тока (от -48 В постоянного тока (мин.) до -52 В постоянного тока (макс.))

Минимальные требования к программному обеспечению Выпуск Cisco IOS IOS-XE 3.4.0SG/15.1(2)SG

мощность кВА6 9680 кВА (коэффициент мощности = 0,99)

Питание через Ethernet Поддерживается, до 7500 Вт

Рассеивание тепла 3010 БТЕ/ч (макс.)

Тип входа переменного тока Входы с автоматическим выбором диапазона и коррекцией коэффициента мощности (PFC) Примечание PFC — это стандартная функция всех блоков питания Catalyst 4500 серии E с входом переменного тока. PFC уменьшает реактивную составляющую в источнике переменного тока, обеспечивая более высокие коэффициенты мощности (обычно 99 процентов или лучше) и более низкие гармонические составляющие тока.
