N3K-C3524P-10GX

Нет отзывов

Cisco N3K-C3524P-10GX еще больше расширяет лидерство Cisco Nexus серии 3000 за счет использования инновационной технологии Cisco® Algorithm Boost (или Algo Boost). Технология Algo Boost, встроенная в специализированную интегральную схему коммутатора (ASIC), позволяет платформе Cisco Nexus 3500 достигать исключительных задержек переключения на уровнях 2 и 3 менее 200 наносекунд (нс). Кроме того, Algo Boost предлагает несколько нововведений в области задержек, переадресации и возможностей отслеживания производительности.

Краткие характеристики

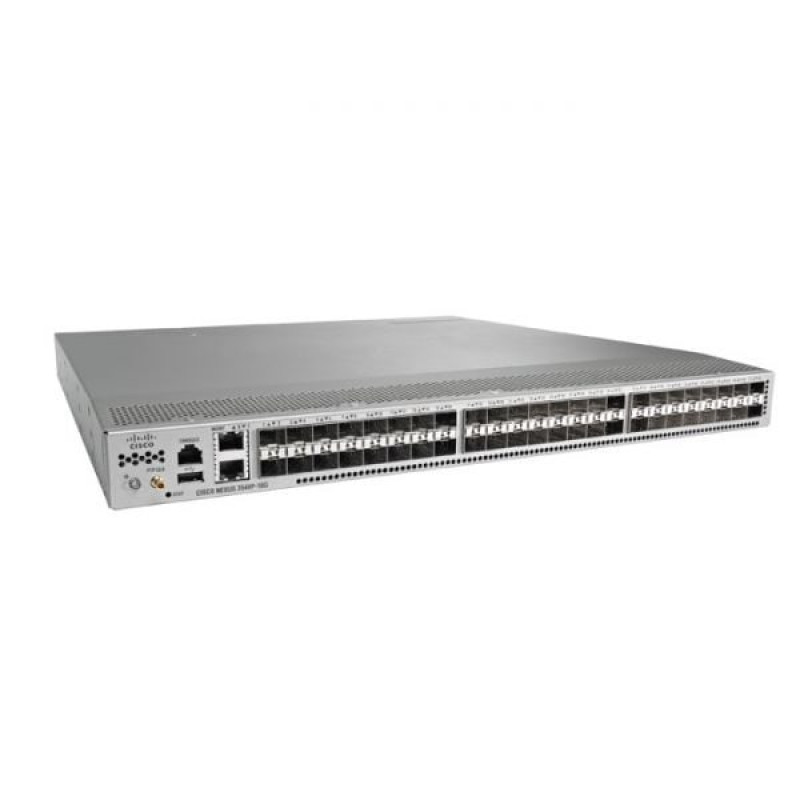

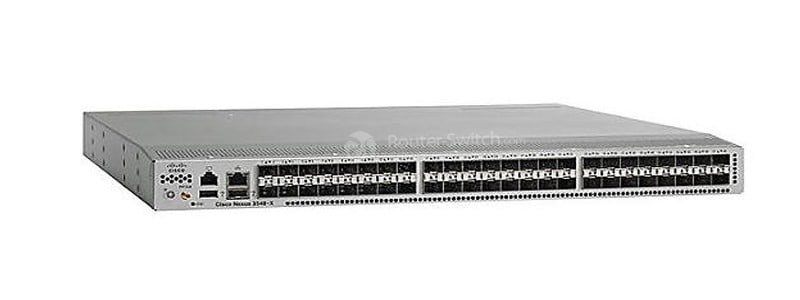

На рис. 1 показан внешний вид N3K-C3524P-10GX .

В Таблице 1 показаны краткие характеристики.

Код продукта	N3K-C3524P-10GX
Физический	● 24 фиксированных порта SFP+ (1 или 10 Гбит/с); расширяемый до 48 портов ● Двойные резервные блоки питания с возможностью горячей замены ● Четыре отдельных резервных вентилятора с возможностью горячей замены ● Один порт синхронизации 1-PPS с разъемом QuickConnect типа RF1.0/2.3 * ● Один порт управления 10/100/1000 Мбит/с ● Один последовательный консольный порт RS-232 ● Два USB-порта ● Индикатор локатора ● Светодиодная кнопка локатора
Производительность	● Коммутационная способность 480 Гбит/с ● Скорость пересылки 360 mpps ● Пропускная способность трафика на линейной скорости (уровень 2 и уровень 3) на всех портах ● Настраиваемые MTU до 9216 байт (jumbo-кадры)
Типичная рабочая мощность	102 Вт
Максимальная мощность	193 Вт
Типичное тепловыделение	348 БТЕ в час
Максимальное тепловыделение	658 БТЕ в час
Масса	17,4 фунта (7,9 кг)
Размер (В х Ш х Г)	1,72 х 17,3 х 18,38 дюйма (4,36 х 43,9 х 46,7 см)

Конфигурация

В Таблице 2 показана рекомендуемая конфигурация.

Модель	Описание
SFP-H10GB-CU1M	Кабель 10GBASE-CU SFP+ 1 метр
SFP-H10GB-ACU7M	Кабельная сборка Active Twinax, 7 м
GLC-SX-MMD	Модуль приемопередатчика 1000BASE-SX SFP, MMF, 850 нм, DOM
GLC-LH-SMD	Модуль приемопередатчика 1000BASE-LX/LH SFP, MMF/SMF, 1310 нм, DOM
SFP-10G-LR	SFP-модуль 10GBASE-LR
СФП-10Г-СР	SFP-модуль 10GBASE-SR

Примечание. Эти компоненты следует приобретать отдельно.

Сравните с аналогичными товарами

В таблице 3 показано сравнение между N3K-C3524P-10GX и N3K-C3548P-10GX.

Модели	N3K-C3524P-10GX	N3K-C3548P-10GX
Физический	● 24 фиксированных порта SFP+ (1 или 10 Гбит/с); расширяемый до 48 портов ● Двойные резервные блоки питания с возможностью горячей замены ● Четыре отдельных резервных вентилятора с возможностью горячей замены. ● Один порт синхронизации 1-PPS с разъемом QuickConnect типа RF1.0/2.3 * ● Один порт управления 10/100/1000 Мбит/с ● Один последовательный консольный порт RS-232. ● Два USB-порта ● Индикатор локатора ● Светодиодная кнопка локатора	● 48 фиксированных портов SFP+ (1 или 10 Гбит/с) ● Двойные резервные блоки питания с возможностью горячей замены ● Четыре отдельных резервных вентилятора с возможностью горячей замены. ● Один порт синхронизации 1-PPS с разъемом QuickConnect типа RF1.0/2.3* ● Один порт управления 10/100/1000 Мбит/с. ● Один последовательный консольный порт RS-232. ● Два порта USB ● Индикатор локатора ● Светодиодная кнопка локатора
Производительность	● Коммутационная способность 480 Гбит/с ● Скорость пересылки 360 миллионов пакетов в секунду. ● Линейная пропускная способность (уровень 2 и уровень 3) на всех портах ● Настраиваемые MTU до 9216 байт (Jumbo-кадры)	● Коммутационная способность 960 Гбит/с ● Скорость пересылки 720 миллионов пакетов в секунду (mpps). ● Линейная пропускная способность (уровень 2 и уровень 3) на всех портах ● Настраиваемые максимальные единицы передачи (MTU) до 9216 байт (Jumbo-кадры).
Типичная рабочая мощность	● 102 Вт	● 112 Вт (Вт)
Максимальная мощность	● 193 Вт	● 213 Вт
Типичное тепловыделение	● 348 БТЕ в час	● 383 БТЕ в час
Максимальное тепловыделение	● 658 БТЕ в час	● 727 БТЕ в час

Получить больше информации

У вас есть вопросы о N3K-C3524P-10GX?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com .

Характеристики

Безопасность ● Входящие списки управления доступом (стандартные и расширенные) в сети Ethernet. ● Стандартные и расширенные списки управления доступом уровней 3–4 включают IPv4, протокол управляющих сообщений Интернета (ICMP), TCP и протокол пользовательских дейтаграмм (UDP). ● ACL на основе VLAN (VACL) ● ACL на основе портов (PACL) ● Именованные ACL ● ACL на виртуальных терминалах (VTY) ● Ретранслятор протокола динамической конфигурации хоста (DHCP) ● Применение политик уровня управления (CoPP)

Брокер данных Cisco Nexus ● Поддержка топологии для объединения ответвлений и SPAN. ● Балансировка нагрузки трафика для нескольких инструментов мониторинга. ● Отметка времени с использованием PTP ● Усечение пакетов ● Фильтрация трафика на основе информации заголовков уровней с 1 по 4. ● Репликация трафика и перенаправление на несколько инструментов мониторинга. ● Надежный RBAC ● API Northbound Representational State Transfer (REST) для поддержки всех возможностей программирования.

Входное напряжение от 100 до 240 В переменного тока

Высота от 0 до 10 000 футов (от 0 до 3000 м)

Загрузочная флэш-память 2 ГБ (модели 3524P и 3548P) 4 ГБ (модели 3524X и 3548X)

Количество EtherChannels 24

Количество VLAN 4096

Количество записей ACL 4096

Количество портов на EtherChannel 24

Количество экземпляров связующего дерева Протокол быстрого связующего дерева (RSTP): 512 Протокол множественного связующего дерева (MST): 64

Максимальная мощность ● 193 Вт

Максимальное тепловыделение ● 658 БТЕ в час

Масса 17,4 фунта (7,9 кг)

Мультикаст ● Многоадресная рассылка: PIMv2, разреженный режим PIM (PIM-SM), SSM и BiDir. ● Маршрутизатор Bootstrap (BSR), Auto-RP и Static RP ● MSDP и Anycast RP ● Протокол управления группами Интернета (IGMP), версии 2 и 3.

Относительная влажность (нерабочая) от 5 до 95 % без конденсации

Относительная влажность (рабочая) ● от 10 до 85 % без конденсации ● До 5 дней при максимальной (85%) влажности ● Рекомендовать среду центра обработки данных ASHRAE.

Охлаждение Схемы прямого и обратного обдува ● Прямой поток воздуха: выпуск на сторону портов (воздух поступает через кассету вентиляторов и блоки питания и выходит через порты). ● Обратный воздушный поток: забор со стороны портов (воздух поступает через порты и выходит через кассету вентиляторов и блоки питания). Четыре отдельных вентилятора с возможностью «горячей» замены (3+1 с резервированием)

Производительность ● Коммутационная способность 480 Гбит/с ● Скорость пересылки 360 миллионов пакетов в секунду. ● Линейная пропускная способность (уровень 2 и уровень 3) на всех портах ● Настраиваемые MTU до 9216 байт (Jumbo-кадры)

Рабочая Температура от 32 до 104 ° F (от 0 до 40 ° C)

Размер буфера 6 МБ совместно используются 16 портами; всего 18 МБ

Слой 2 ● Порты коммутатора уровня 2 и магистрали VLAN ● Инкапсуляция VLAN IEEE 802.1Q ● Поддержка до 4096 сетей VLAN. ● Rapid Per-VLAN Spanning Tree Plus (PVRST+) (совместимость с IEEE 802.1w) ● MSTP (IEEE 802.1s): 64 экземпляра ● Связующее дерево PortFast ● Защита корня связующего дерева ● Spanning Tree Bridge Assurance ● Технология Cisco EtherChannel (до 24 портов на EtherChannel) ● LACP: IEEE 802.3ad, IEEE 802.1ax ● Расширенное хеширование PortChannel на основе информации уровней 2, 3 и 4. ● Jumbo-кадры на всех портах (до 9216 байт) ● Контроль шторма (многоадресная и широковещательная рассылка) ● Управление потоком на уровне канала (IEEE 802.3x) ● виртуальный ПК

Слой 3 ● Интерфейсы уровня 3: маршрутизируемые порты на интерфейсах, виртуальные интерфейсы коммутатора (SVI), каналы портов и субинтерфейсы (всего: 1024) ● 24-канальная равноценная многопутевость (ECMP) ● 4096 записей ACL ● Протоколы маршрутизации: Static, RIPv2, EIGRP, OSPF и BGP. ● HSRP и VRRP ● ACL: маршрутизируемый ACL с параметрами уровня 3 и 4 для согласования входящих и исходящих ACL. ● VRF: VRF-Lite (IP VPN), одноадресная передача с поддержкой VRF (BGP, OSPF и RIP) и многоадресная рассылка с поддержкой VRF. ● Утечка маршрута VRF ● Поддержка кадров Jumbo (до 9216 байт)

Среднее время наработки на отказ (MTBF) 317 030 часов

Стандарты ● IEEE 802.1D: протокол связующего дерева ● IEEE 802.1p: приоритизация CoS ● IEEE 802.1Q: Маркировка VLAN ● IEEE 802.1s: Несколько экземпляров VLAN протокола связующего дерева ● IEEE 802.1w: быстрая реконфигурация протокола связующего дерева ● IEEE 802.3z: гигабитный Ethernet ● IEEE 802.3ad: протокол управления объединением каналов (LACP). ● IEEE 802.1ax: протокол управления объединением каналов (LACP) ● IEEE 802.3ae: 10-гигабитный Ethernet ● IEEE 802.3ba: 40-гигабитный Ethernet ● IEEE 802.1ab: LLDP

Температура хранения от -40 до 158°F (от -40 до 70°C)

Типичная рабочая мощность ● 102 Вт

Типичное тепловыделение ● 348 БТЕ в час

Типы блоков питания ● AC (прямой и обратный поток воздуха) ● DC (прямой и обратный поток воздуха)

Управление ● Автоматическая инициализация при включении питания (POAP) ● Python-скрипты ● Управление коммутатором с использованием портов управления 10/100/1000 Мбит/с или консольных портов. ● Консоль на основе интерфейса командной строки для подробного внешнего управления ● Внутриполосное управление коммутатором ● Индикаторы локатора и маяка ● Откат конфигурации ● SSHv2 ● Телнет ● ААА ● ААА с RBAC ● РАДИУС ● ТАКАКС+ ● Системный журнал ● Встроенный анализатор пакетов ● SNMP v1, v2 и v3 ● Расширенная поддержка SNMP MIB. ● Поддержка XML (NETCONF) ● Удаленный мониторинг (RMON) ● Advanced Encryption Standard (AES) для трафика управления ● Единое имя пользователя и пароль для интерфейса командной строки и SNMP. ● Протокол проверки подлинности Microsoft Challenge Handshake (MS-CHAP) ● Цифровые сертификаты для управления между коммутатором и сервером RADIUS. ● Версии 1 и 2 протокола обнаружения Cisco. ● RBAC ● SPAN на физическом, PortChannel и VLAN ● ERSPAN версии 2 и 3 ● Счетчики входящих и исходящих пакетов на каждый интерфейс ● Протокол сетевого времени (NTP) ● Cisco ОМС ● Комплексные диагностические тесты при загрузке ● Cisco Call Home ● Cisco DCNM ● Активный мониторинг буфера ● Граничные часы PTP (IEEE 1588)

Физический ● 24 фиксированных порта SFP+ (1 или 10 Гбит/с); расширяемый до 48 портов ● Двойные резервные блоки питания с возможностью горячей замены ● Четыре отдельных резервных вентилятора с возможностью горячей замены. ● Один порт синхронизации 1-PPS с разъемом QuickConnect типа RF1.0/2.3* ● Один порт управления 10/100/1000 Мбит/с ● Один последовательный консольный порт RS-232. ● Два USB-порта ● Индикатор локатора ● Светодиодная кнопка локатора

Частота от 50 до 60 Гц

Эффективность источника питания от 89 до 91% при 220 В
