N2K-C2348UPQ

Каталог

N2K-C2348UPQ

Нет отзывов

N2K-C2348UPQ — это шасси платформы Cisco Nexus 2300 с 2 блоками питания, 3 модулями вентиляторов, 48x1/10GE (требуется SFP/SFP+) + 6x40G QSFP+ (требуется QSFP+) и возможностью выбора воздушного потока. Расширители коммутационной сети платформы Cisco Nexus 2300 являются преемниками широко распространенных в отрасли расширителей коммутационной сети Cisco Nexus серии 2000. Платформа Nexus 2300 с архитектурой расширения Cisco Fabric обеспечивает высокомасштабируемую унифицированную платформу доступа к серверу с рядом вариантов подключения, таких как 100-мегабитный Ethernet; 1, 10 и 40 Гбит Ethernet; унифицированная ткань; медные и оптоволоконные соединения; среды стоечных и блейд-серверов.

Краткие характеристики

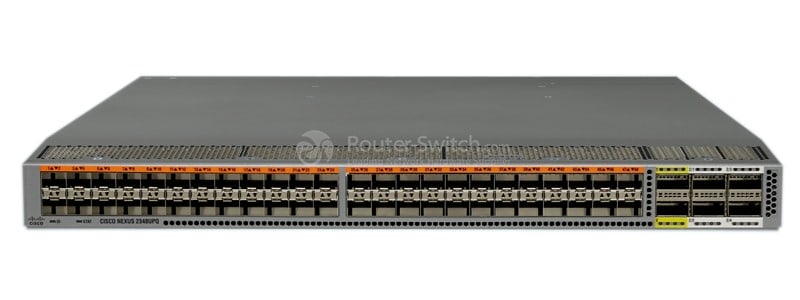

На рис. 1 показан внешний вид N2K-C2348UPQ.

N2K-C2348UPQ Appearance

Таблица 1 показывает краткую спецификацию.

Код продукта	N2K-C2348UPQ
Хост-интерфейсы расширения Fabric	48
Тип интерфейса хоста расширителя Fabric	Для 48 портов хост-интерфейса 1/10 Gigabit Ethernet: 1/10-гигабитные порты Ethernet SFP/SFP+ Кабели АОС DS-SFP-FC16G-SW
Тканевые интерфейсы удлинителя ткани	6 x 40 Gigabit Ethernet QSFP (24 x 10 Gigabit Ethernet)
Скорость ткани	До 240 Гбит/с в каждом направлении (полный дуплекс 480 Гбит/с)
Производительность	Аппаратная переадресация на скорости 1440 Гбит/с или 2160 млн/с
FCoE	Поддерживается FCoE (платформы Cisco Nexus 5500 и 5600 и серия 6000) (выбор платформ N7k начиная с версии 7.3)
Родительский коммутатор Cisco	Платформы Cisco Nexus 5500 и 5600 Cisco Nexus серии 6000 Cisco Nexus серии 7000 и платформа 7700 Cisco Nexus серии 9300 и 9500
Размеры (В х Ш х Г)	4,37 х 43,94 х 35,69 см
Вес нетто	7,0 кг

информация о продукте

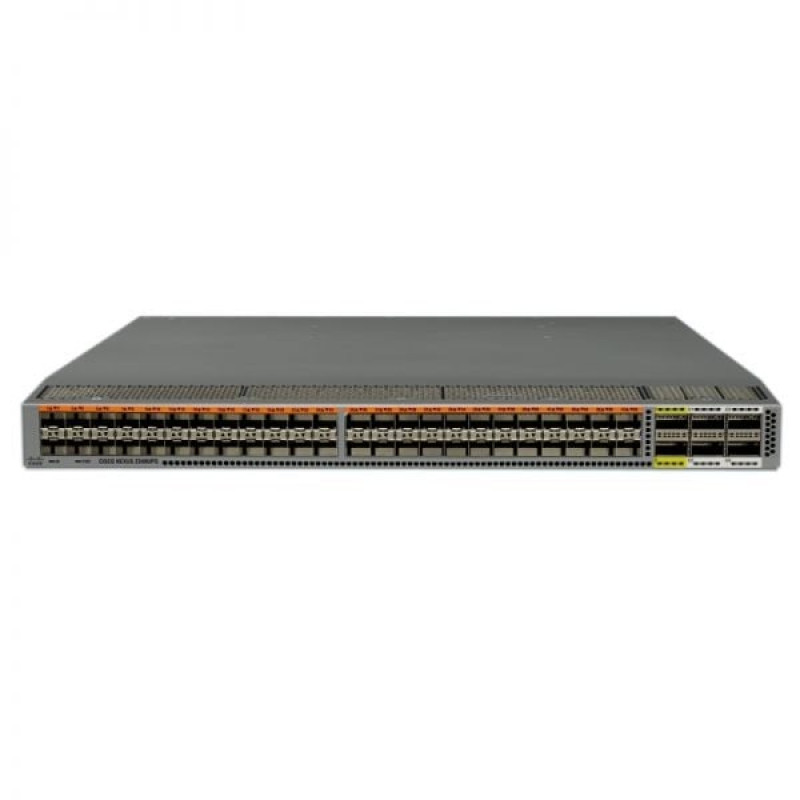

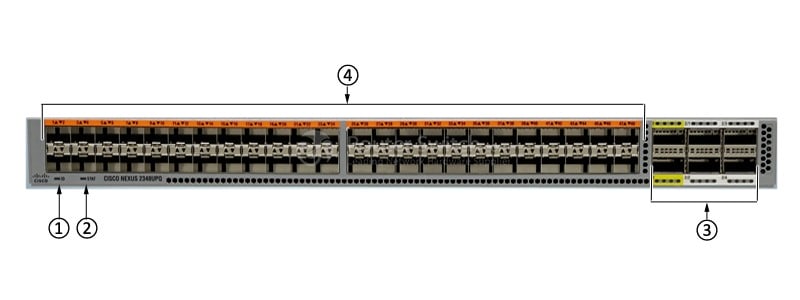

На рис. 2 показана передняя панель N2K-C2348UPQ.

N2K-C2348UPQ Front Panel

Примечание:

①	Идентификационный светодиод	③	40-гигабитные порты (шесть) для приемопередатчиков QSFP+ и 40-гигабитные порты QSFP+ для четырех ответвительных кабелей 10-гигабитных SFP+
②	Светодиод состояния	④	Фиксированные 1- и 10-гигабитные порты с поддержкой Unified (48) для приемопередатчиков SFP или SFP+

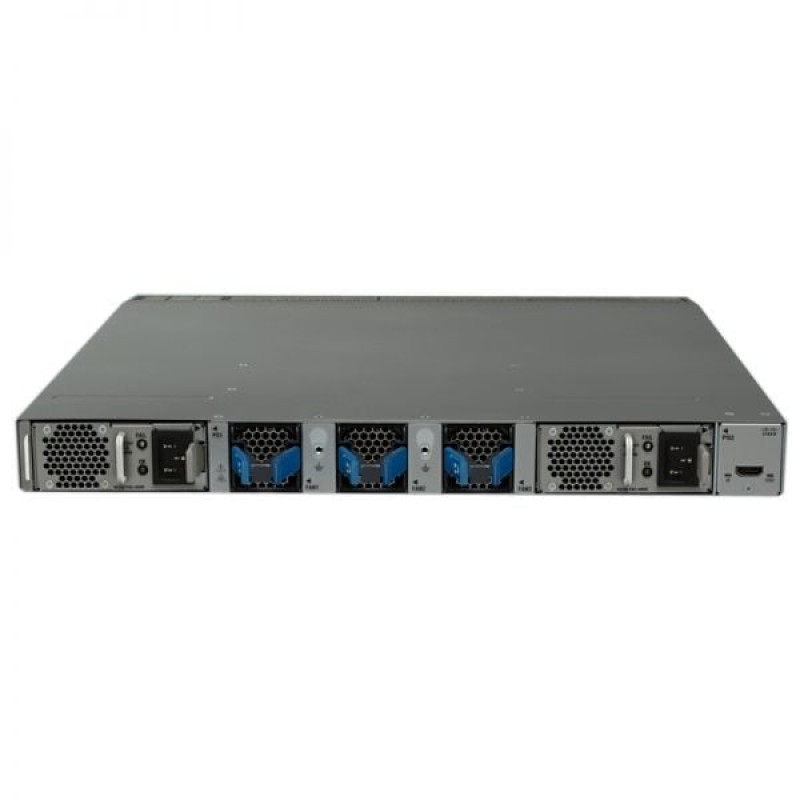

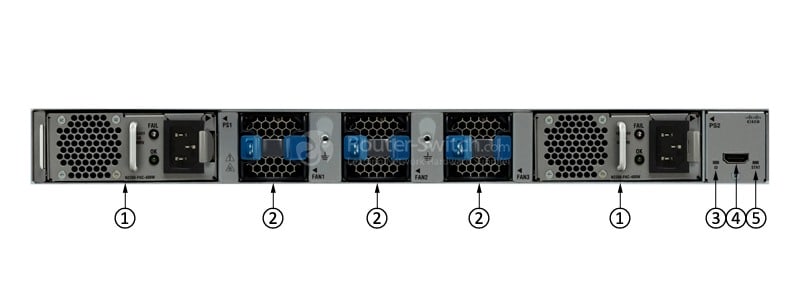

На рис. 3 показана задняя панель N2K-C2348UPQ.

N2K-C2348UPQ Back Panel

Примечание:

①	Модули питания (один или два, с возможностью горячей замены) (показан блок питания переменного тока)
②	Модули вентиляторов (три, с возможностью горячей замены)
③	Идентификационный светодиод
④	Порт управления/консоли HDMI
⑤	Светодиод состояния

Аксессуары

В Таблице 2 показаны некоторые рекомендуемые принадлежности.

Модели	Описание
СФП-10Г-СР	SFP-модуль 10GBASE-SR
SFP-H10GB-CU1M	Медный кабель Cisco Direct-Attach Twinax с разъемами SFP+ SFP-H10GB-CU1M
SFP-H10GB-CU5M	SFP-H10GB-CU5M, пассивный медный кабель Twinax F 5 м, Nexus, кабельная сборка 24AWG
КСФП-Х40Г-КУ5М	Медный кабель Cisco QSFP-QSFP с прямым подключением 40GBASE-CR4 QSFP-H40G-CU5M
КСФП-40G-LR4	Оптический трансивер 40GBase-LR4, QSFP+, 40GE, одномодовый модуль (1310 нм, 10 км, LC)

Сравните с аналогичными товарами

В таблице 3 показано сравнение аналогичных предметов.

Код продукта	N2K-C2348TQ	N2K-C2348UPQ
Хост-интерфейсы расширения Fabric	48	48
Тип интерфейса хоста расширителя Fabric	48 портов 100M/1/10GBASE-T: разъемы RJ-45	Для 48 портов хост-интерфейса 1/10 Gigabit Ethernet: 1/10-гигабитные порты Ethernet SFP/SFP+ Кабели АОС DS-SFP-FC16G-SW
Тканевые интерфейсы удлинителя ткани	6 x 40 Gigabit Ethernet QSFP (24 x 10 Gigabit Ethernet)	6 x 40 Gigabit Ethernet QSFP (24 x 10 Gigabit Ethernet)
Скорость ткани	До 240 Гбит/с в каждом направлении (полный дуплекс 480 Гбит/с)	До 240 Гбит/с в каждом направлении (полный дуплекс 480 Гбит/с)
Производительность	Аппаратная переадресация на скорости 1440 Гбит/с или 2160 млн/с	Аппаратная переадресация на скорости 1440 Гбит/с или 2160 млн/с
Родительский коммутатор Cisco	Платформы Cisco Nexus 5500 и 5600 Cisco Nexus серии 6000 Cisco Nexus серии 7000 и платформа 7700 Cisco Nexus серии 9300 и 9500	Платформы Cisco Nexus 5500 и 5600 Cisco Nexus серии 6000 Cisco Nexus серии 7000 и платформа 7700 Cisco Nexus серии 9300 и 9500

Получить больше информации

У вас есть вопросы о N2K-C2348UPQ?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com .

Характеристики

FCoE Поддерживается FCoE (платформы Cisco Nexus 5500 и 5600 и серия 6000) (выбор платформ N7k начиная с версии 7.3)

MIB конфигурации ENTITY-MIB IF-MIB ТКАНЬ-Удлинитель MIB CISCO-ENTITY-EXT-MIB CISCO-ENTITY-FRU-CONTROL-MIB CISCO-ENTITY-SENSOR-MIB CISCO-ETHERNET-FABRIC-EXTENDER-MIB

RoHS Cisco Nexus 2348UPQ, 2348TQ и 2332TQ соответствуют требованиям RoHS-6.

Безопасность Локальная классификация (256 записей списка управления доступом [ACL])

Вентиляторные модули NXA-FAN-30CFM-F и NXA-FAN-30CFM-B (резервирование N+1 = 3 вентилятора)

Высокая доступность Блоки питания и модули вентиляторов с возможностью «горячей» замены в полевых условиях Резервирование питания 1:1 Управление трафиком восходящего канала с помощью хеширования Cisco EtherChannel или статического закрепления портов vPC для двухсетевого соединения «активный-активный» между двумя родительскими коммутаторами Cisco Nexus. vPC для двухсетевого прямого подключения NIC через два расширителя коммутационной сети платформы Cisco Nexus 2300 Обновление программного обеспечения в процессе эксплуатации (ISSU)

Источник питания N2200-PAC-400W, N2200-PAC-400W-Б, N2200-PDC-400W, N2200-PDC-350W-B, NXA-PHV-500W и NXA-PHV-500W-B

Качество обслуживания (QoS) Уровень 2 IEEE 802.1p (класс обслуживания [CoS]) Восемь аппаратных очередей на порт (платформы Cisco Nexus 2300) Конфигурация QoS для каждого порта Локальная политика на платформе Cisco Nexus 2300 (64 полицейских) доверие CoS Настраиваемый порог отбрасывания хвоста на платформе Cisco Nexus 2300 Выход из очереди со строгим приоритетом Планирование выходных портов: циклический взвешенный алгоритм (WRR)

Масса 15,50 фунтов. (7,0 кг)

Минимум программного обеспечения ОС Cisco NX версии 7.0(3)N1(1) (платформы Cisco Nexus 5500 и 5600 и серия 6000) Выпуск ОС Cisco NX 7.2.0D1(1) (Cisco Nexus серии 7000 и платформа 7700) ОС Cisco NX версии 7.0(3)I2(1) (Cisco Nexus серии 9300 и платформа 9500) Встроенная поддержка FC: Cisco NX-OS версии 7.3(0)N1(1) (Только платформы Cisco Nexus 5600)

Мониторинг MIB RMON-MIB

Переподписка До 2:1

Производительность Аппаратная переадресация со скоростью 1440 Гбит/с или 2160 миллионов пакетов в секунду (mpps)

Размеры (В х Ш х Г) 1,72 х 17,3 х 14,05 дюйма (4,37 х 43,94 х 35,69 см)

Рассеивание тепла 425 БТЕ/час (типично); 680 БТЕ/час (максимум)

Расширенный Ethernet DCB

Родительский коммутатор Cisco Платформы Cisco Nexus 5500 и 5600 Cisco Nexus серии 6000 Cisco Nexus серии 7000 и платформа 7700 Cisco Nexus серии 9300 и 9500

Скорость ткани До 240 Гбит/с в каждом направлении (полный дуплекс 480 Гбит/с)

Соответствие нормативным требованиям Продукция должна соответствовать маркировке CE в соответствии с директивами 2004/108/EC и 2006/95/EC.

Среда Рабочая Температура: от 32 до 131°F (от 0 до 55°C) Нерабочая температура: от -40 до 158°F (от -40 до 70°C) Влажность: от 5 до 95 процентов (без конденсации) Высота: от 0 до 10 000 футов. (от 0 до 3000 м)

Стандарты построения сетевого оборудования (NEBS) Cisco Nexus 2348UPQ, 2348TQ и 2332TQ соответствуют стандартам NEBS уровня 3 (аппаратная версия 3) (в настоящее время не поддерживается)

Тип Сиско Нексус 2348UPQ

Тип интерфейса ткани удлинителя ткани Волокно: QSFP-40G-SR-BD, QSFP-40G-SR4, QSFP-40G-SR4-S, QSFP-40G-LR4, QSFP-40G-LR4-S и QSFP-40G-CSR4-S Медь: активные кабели Twinax 40 Gigabit Ethernet QSFP+ (QSFP-H40G-ACU7M и QSFP-H40G-ACU10M (без пассивных кабелей) Кабели AOC: QSFP-H40G-AOC1M, QSFP-H40G-AOC2M, QSFP-H40G-AOC3M, QSFP-H40G-AOC5M, QSFP-H40G-AOC7M, QSFP-H40G-AOC10M и QSFP-H40G-AOC15M Ответвительные кабели AOC: QSFP-4X10G-AOC1M, QSFP-4X10G-AOC2M, QSFP-4X10G-AOC3M, QSFP-4X10G-AOC5M, QSFP-4X10G-AOC7M и QSFP-4X10G-AOC10M Медные ответвительные кабели: QSFP-4x10G-AC7M и QSFP-4x10G-AC10M (без пассивных кабелей) Расстояние между удлинителем фабрики Cisco Nexus 2300 и коммутатором Cisco Nexus 5500 составляет до 10 км (до 3 км для трафика FCoE), а для коммутатора Cisco Nexus 5600 или коммутатора серии 6000 расстояние составляет до 3 км (300 м для трафика FCoE). ) Поддерживается вся эквивалентная оптика S-класса. Адаптер Cisco 40GBASE QSFP-SFP+/SFP (CVR-QSFP-SFP10G)

Тип интерфейса хоста расширителя Fabric Для 48 портов хост-интерфейса 1/10 Gigabit Ethernet Порты 1/10 Gigabit Ethernet SFP/SFP+ (поддерживаемые приемопередатчики и кабели включают Twinax SFP-H10GB-CU1M, SFP-H10GB-CU1-5M, SFP-H10GB-CU2M, SFP-H10GB-CU2-5M SFP-H10GB-CU3M, SFP -H10GB-CU5M, SFP-H10GBACU7M и SFP-H10GB-ACU10M, SFP+ SFP-10G-SR, SFP-10G-SR-S, SFP-10G-LR и SFP-10G-LR-S и SFP GLC- T, GLC-SX-MM, GLC-LH-SM, SFP-GE-T, SFP-GE-S и SFP-GE-L) Кабели AOC: SFP-10G-AOC1M, SFP-10G-AOC2M, SFP-10G-AOC3M, SFP-10G-AOC5M, SFP-10G-AOC7M и SFP-10G-AOC10M DS-SFP-FC16G-SW (режимы 16, 8 и 4G), DS-SFP-FC16G-LW (режимы 16, 8 и 4G), DS-SFP-FC8G-SW, DS-SFP-FC8G-LW, DS- SFP-FC4G-SW, DS-SFP-FC4G-LW

Типичная входная рабочая мощность 125 Вт на 30 м (максимум 200 Вт)

Тканевые интерфейсы удлинителя ткани 6 x 40 Gigabit Ethernet QSFP (24 x 10 Gigabit Ethernet)

Управление Управление расширителем фабрики с помощью внутриполосного управления Индикаторы локатора и маячки на передней и задней части корпуса (маяки локатора на передней и задней части корпуса помогают снизить количество ошибок при обслуживании оборудования) Индикаторы локатора и маяка для каждого порта системный журнал Версии 1, 2 и 3 простого протокола управления сетью (SNMP v1, v2 и v3) Расширенная поддержка SNMP MIB Поддержка XML (NETCONF) Удаленный мониторинг (RMON) Протокол обнаружения Cisco версии 1 и 2 Источник Cisco Switched Port Analyzer (SPAN) на портах сервера Самотестирование при включении питания (POST) Универсальная онлайн-диагностика Cisco (ЗОЛОТО): Ethernet Комплексные диагностические тесты загрузки СискоВоркс Сетевой менеджер центра обработки данных Cisco (DCNM); платформа Cisco Nexus 2300 управляется через родительский коммутатор Cisco Nexus с использованием DCNM и стандартного SNMP, интерфейса XML и интерфейса командной строки (CLI)

Функции уровня 2 Магистрали VLAN уровня 2 Инкапсуляция VLAN IEEE 802.1Q Технология Cisco EtherChannel на восходящих каналах PortChannel на портах сервера на платформах Cisco Nexus 2300 Расширенное хеширование PortChannel Jumbo-кадры на всех портах (до 9216 байт) Пауза кадров (приоритетное управление потоком [PFC] и IEEE 802.3x) Частные VLAN (неразборчивые только на восходящих каналах) Локальная многоадресная репликация на платформе Cisco Nexus 2300 (8000 записей) Автосогласование с 1000BASE-T; полный дуплекс на хост-интерфейсах

Хост-интерфейсы расширения Fabric 48

ЭМС: Выбросы 47CFR, часть 15 (CFR 47), класс A AS/NZS CISPR22 Класс А СИСПР22 Класс А EN55022 Класс А ICES003 Класс А ВККИ класс А EN61000-3-2 EN61000-3-3 КН22 Класс А CNS13438 Класс А

ЭМС: иммунитет EN50082-1 EN61000-6-1 EN55024 СИСПР24 EN300386 Серия КН 61000-4
