N2K-C2248TF-E

Каталог

N2K-C2248TF-E

Нет отзывов

N2K-C2248TF-E — это удлинитель Cisco Nexus серии 2248TP-E 1GE Fabric, предлагающий 2 блока питания, 1 модуль вентиляторов, 48x100/1000Base-T + 4x10GE (включает 8 приемопередатчиков удлинителя Fabric), буфер 32 МБ и возможность выбора воздушного потока. Расширители Cisco Nexus серии 2000 Fabric представляют собой категорию продуктов для центров обработки данных, предназначенных для упрощения архитектуры и операций доступа к центрам обработки данных. Расширители Nexus 2000 Series Fabric ведут себя как удаленные линейные карты для родительского коммутатора Cisco Nexus. Расширители фабрики, по сути, являются расширениями родительской фабрики коммутаторов Cisco Nexus, при этом расширители фабрики и родительский коммутатор вместе образуют распределенную модульную систему. Эта архитектура позволяет использовать физические топологии с гибкостью и преимуществами развертывания как в верхней части стойки (ToR), так и в конце ряда (EoR).

Краткие характеристики

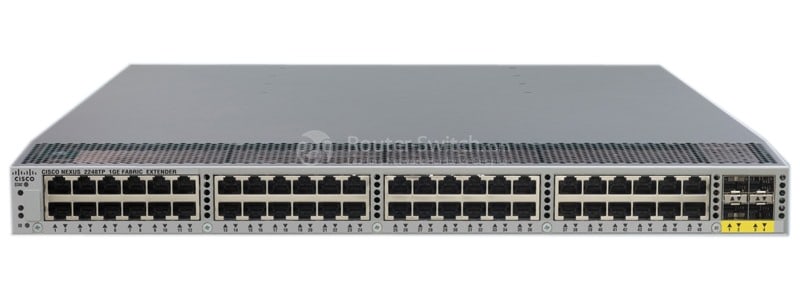

На рис. 1 показан внешний вид N2K-C2248TF-E.

Таблица 1 показывает краткую спецификацию.

Код продукта	N2K-C2248TF-E
Пучок	8 трансиверов удлинителя ткани
Хост-интерфейсы расширения Fabric	48
Тип интерфейса хоста расширителя Fabric	Порты 100BASE-T/1000BASE-T: разъемы RJ-45
Тканевые интерфейсы удлинителя ткани	4 порта 10-Gigabit, обращенные к родительскому коммутатору, для приемопередатчиков SFP+
Скорость ткани	40 Гбит/с в каждом направлении (80 Гбит/с, полный дуплекс)
Производительность	Аппаратная переадресация со скоростью 176 Гбит/с или 131 млн/с
Родительский коммутатор Cisco	Cisco Nexus серии 5000 Сиско Нексус 6000 Cisco Nexus серии 7000 Cisco Nexus серии 9000
Размеры (В х Ш х Г)	4,37 х 43,94 х 44,96 см
Вес нетто	8,0 кг (Системы полностью загружены двумя блоками питания и одной кассетой вентиляторов.)

информация о продукте

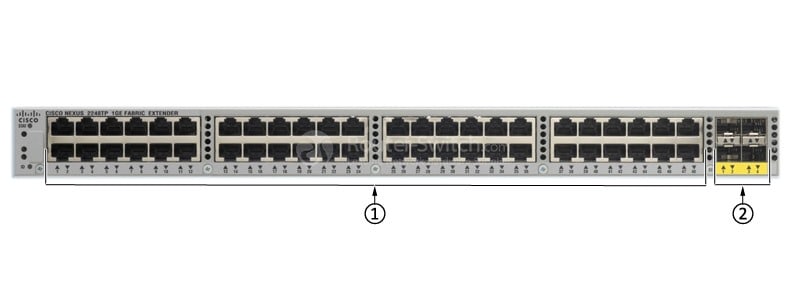

На рис. 2 показана передняя панель N2K-C2248TF-E.

Примечание:

①	48 портов 100/1000BASE-T, обращенных к хосту, для разъемов RJ-45
②	4 порта 10-Gigabit, обращенные к родительскому коммутатору, для приемопередатчиков SFP+

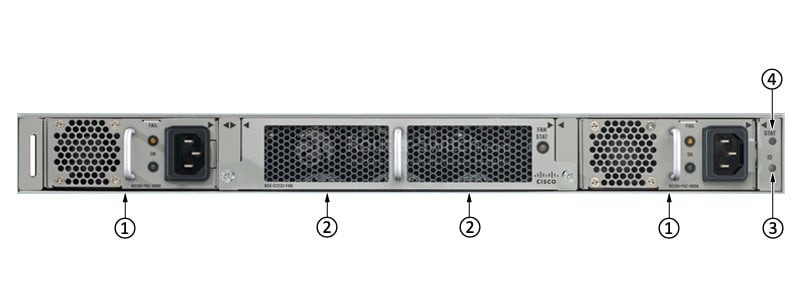

На рис. 3 показана задняя панель N2K-C2248TF-E.

N2K-C2248TF-E back Panel

Примечание:

①	Модули питания (один или два, с возможностью горячей замены) (показан блок питания переменного тока)
②	Модули вентиляторов (два, с возможностью горячей замены)
③	Светодиод состояния
④	Идентификационный светодиод

Аксессуары

В Таблице 2 показаны некоторые рекомендуемые принадлежности.

Модели	Описание
СФП-10Г-СР	SFP-модуль 10GBASE-SR
SFP-H10GB-CU1M	Медный кабель Cisco Direct-Attach Twinax с разъемами SFP+ SFP-H10GB-CU1M
SFP-H10GB-CU5M	SFP-H10GB-CU5M, пассивный медный кабель Twinax F 5 м, Nexus, кабельная сборка 24AWG

Сравните с аналогичными товарами

В таблице 3 показано сравнение аналогичных предметов.

Код продукта	N2K-C2248TF-E	N2K-C2248TP-E
Пучок	8 трансиверов удлинителя ткани	Н/Д
Хост-интерфейсы расширения Fabric	48	48
Тип интерфейса хоста расширителя Fabric	48 портов 100BASE-T/1000BASE-T: разъемы RJ-45	48 портов 100BASE-T/1000BASE-T: разъемы RJ-45
Тканевые интерфейсы удлинителя ткани	4 порта 10-Gigabit, обращенные к родительскому коммутатору, для приемопередатчиков SFP+	4 порта 10-Gigabit, обращенные к родительскому коммутатору, для приемопередатчиков SFP+
Скорость ткани	40 Гбит/с в каждом направлении (80 Гбит/с, полный дуплекс)	40 Гбит/с в каждом направлении (80 Гбит/с, полный дуплекс)
Производительность	Аппаратная переадресация со скоростью 176 Гбит/с или 131 млн/с	Аппаратная переадресация со скоростью 176 Гбит/с или 131 млн/с
Родительский коммутатор Cisco	Cisco Nexus серии 5000 Сиско Нексус 6000 Cisco Nexus серии 7000 Cisco Nexus серии 9000	Cisco Nexus серии 5000 Сиско Нексус 6000 Cisco Nexus серии 7000 Cisco Nexus серии 9000

Получить больше информации

У вас есть вопросы о N2K-C2248TF-E?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com .

Характеристики

MIB конфигурации ENTITY-MIB IF-MIB ТКАНЬ-Удлинитель MIB CISCO-ENTITY-EXT-MIB CISCO-ENTITY-FRU-CONTROL-MIB CISCO-ENTITY-SENSOR-MIB CISCO-ETHERNET-FABRIC-EXTENDER-MIB

RoHS Cisco Nexus 2148T соответствует требованиям RoHS-5, а Cisco Nexus 2224T, 2248TP, 2232PP, 2248PQ, 2232TM и 2232TM-E соответствуют требованиям RoHS-6.

Безопасность Локальная классификация (256 записей списка управления доступом [ACL])

Входной ток 1,0 А/1,2 А (номинал/максимум) Примечание. Входные токи указаны для 110 В; делим на 2 для 220В Напряжение питания будет увеличиваться при включении питания переменного тока на долю секунды сверх этого номинала.

Высокая доступность Блоки питания и модули вентиляторов с возможностью «горячей» замены в полевых условиях Резервирование питания 1:1 Управление трафиком восходящего канала с помощью хеширования Cisco EtherChannel или статического закрепления портов vPC для двухсетевого соединения «активный-активный» между двумя коммутаторами Cisco Nexus серии 5000 или 6000. виртуальные компьютеры для двухсетевого прямого подключения сетевых адаптеров через два коммутатора Cisco Nexus серии 2000 Fabric Extenders ИССУ

Выходной ток 8А/10А (типичное/максимальное)

Источник питания N2200-PAC-400W, N2200-PAC-400W-B, N2200-PDC-400W и N2200-PDC-350W-B

Качество обслуживания (QoS) Уровень 2 IEEE 802.1p (класс обслуживания [CoS]) 8 аппаратных очередей на порт (платформы Cisco Nexus 2200) или 4 аппаратных очереди на порт (Cisco Nexus 2148T) Конфигурация QoS для каждого порта Локальная политика на платформе Cisco Nexus 2200 (64 полицейских) доверие CoS Настраиваемый порог отбрасывания хвоста на платформах Cisco Nexus 2200 Выход из очереди со строгим приоритетом Планирование выходных портов: циклический взвешенный алгоритм (WRR)

Лоток вентилятора N2K-C2248-FAN и N2K-C2248-FAN-B

Масса 17,7 фунта (8,0 кг) *Системы полностью укомплектованы двумя блоками питания и одним блоком вентиляторов.

Минимум программного обеспечения Программное обеспечение Cisco NX-OS версии 5.1(3)N(1)1 (Cisco Nexus серии 5000) Коммутаторы Cisco Nexus серии 6000 с ПО Cisco NX-OS версии 6.0 и выше Программное обеспечение Cisco NX-OS версии 6.1(1) для Cisco Nexus серии 7000 Программное обеспечение Cisco NX-OS версии 6.1 для Cisco Nexus серии 9000

Мониторинг MIB RMON-MIB

Переподписка 1,2:1

Производительность Аппаратная переадресация со скоростью 176 Гбит/с или 131 млн/с

Размеры (В х Ш х Г) 1,72 х 17,3 х 17,7 дюйма (4,37 х 43,94 х 44,96 см)

Рассеивание тепла 322/403 БТЕ/час (типичное/максимальное)

Расширенный Ethernet DCB (Cisco Nexus 2232PP)

Родительский коммутатор Cisco Cisco Nexus серии 5000 Сиско Нексус 6000 Cisco Nexus серии 7000 Cisco Nexus серии 9000

Скорость ткани 40 Гбит/с в каждом направлении (полный дуплекс 80 Гбит/с)

Соответствие нормативным требованиям Продукция должна соответствовать маркировке CE в соответствии с директивами 2004/108/EC и 2006/95/EC.

Стандарты построения сетевого оборудования (NEBS) Cisco Nexus 2248TP, 2248TP-E и 2232PP соответствуют стандартам NEBS уровня 3 (аппаратная версия 3).

Тип Cisco Nexus 2248TP-E с 48x100/1000Base-T + 4x10GE (включает 8 трансиверов Fabric Extender)

Тип интерфейсов хоста расширителя Fabric Порты 100BASE-T/1000BASE-T: разъемы RJ-45

Тип тканевых интерфейсов удлинителя ткани Оптоволокно: приемопередатчик Cisco Fabric Extender (FET-10G) и оптика SFP+ (SFP-10G-SR, SFP-10G-SR-S, SFP-10G-LR и SFP-10G-LR-S) Медь: 10 Gigabit Ethernet SFP+, пассивные медные кабели Twinax (SFP-H10GB-CU1M, SFP-H10GB-CU3M и SFP-H10GB-CU5M) и активные медные кабели Twinax (SFP-H10GB-ACU7M и SFP-H10GB-ACU10M) Кабели АОС: SFP-10G-AOC1M, SFP-10G-AOC2M, SFP-10G-AOC3M, SFP-10G-AOC5M, SFP-10G-AOC7M, SFP-10G-AOC10M Отводные кабели AOC: QSFP-4X10G-AOC1M, QSFP-4X10G-AOC2M, QSFP-4X10G-AOC3M, QSFP-4X10G-AOC5M, QSFP-4X10G-AOC7M, QSFP-4X10G-AOC10M Медные ответвительные кабели: QSFP-4SFP10G-CU1M, QSFP-4SFP10G-CU3M, QSFP-4SFP10G-CU5M, QSFP-4x10G-AC7M и QSFP-4x10G-AC10M Расстояние между удлинителем Fabric Cisco Nexus серии 2000 и коммутатором Cisco Nexus серии 5000 или Nexus 6000: до 10 км. Расстояние между удлинителем Cisco Nexus серии 2000 Fabric Extender и коммутатором Cisco Nexus серии 7000: до 10 км.

Типичная входная рабочая мощность 95 Вт (макс. 110 Вт)

Тканевые интерфейсы удлинителя ткани 4

Управление Управление расширителем фабрики с помощью внутриполосного управления Индикаторы обнаружения и маяки на передней и задней части корпуса (маяки на передней и задней частях корпуса помогают уменьшить количество ошибок при обслуживании оборудования) Индикаторы локатора и маяка для каждого порта системный журнал Версии 1, 2 и 3 простого протокола управления сетью (SNMP v1, v2 и v3) Расширенная поддержка SNMP MIB Поддержка XML (NETCONF) Удаленный мониторинг (RMON) Протокол обнаружения Cisco версии 1 и 2 Источник Cisco Switched Port Analyzer (SPAN) на портах сервера Самотестирование при включении питания (POST) Универсальная онлайн-диагностика Cisco (ЗОЛОТО): Ethernet Комплексные диагностические тесты загрузки СискоВоркс Сетевой менеджер центра обработки данных Cisco (DCNM); Cisco Nexus серии 2000 управляется через родительский коммутатор Cisco Nexus с использованием DCNM и стандартного SNMP, интерфейса XML и интерфейса командной строки (CLI).

Функции уровня 2 Магистрали VLAN уровня 2 Инкапсуляция VLAN IEEE 802.1Q Технология Cisco EtherChannel на восходящих каналах PortChannel на портах сервера на платформах Cisco Nexus 2200 Расширенное хеширование PortChannel Jumbo-кадры на всех портах (до 9216 байт) Пауза кадров (приоритетное управление потоком [PFC] и IEEE 802.3x) Частные VLAN (неразборчивые только на восходящих каналах) Локальная многоадресная репликация на платформе Cisco Nexus 2200 (8000 записей) Автосогласование с 1000BASE-T; полный дуплекс на хост-интерфейсах

Хост-интерфейсы расширения Fabric 48

ЭМС: Выбросы 47CFR, часть 15 (CFR 47), класс A AS/NZS CISPR22 Класс А СИСПР22 Класс А EN55022 Класс А ICES003 Класс А ВККИ класс А EN61000-3-2 EN61000-3-3 КН22 Класс А CNS13438 Класс А

ЭМС: иммунитет EN50082-1 EN61000-6-1 EN55024 СИСПР24 EN300386 Серия КН 61000-4
