N2K-C2232PP

Каталог

N2K-C2232PP

Нет отзывов

N2K-C2232PP — это шасси платформы Cisco Nexus 2000 с 2 блоками питания, 1 модулем вентиляторов, 32 портами 1/10GE (требуется SFP/SFP+) + 8 портами 10GE (требуется SFP+) и возможностью выбора воздушного потока. Расширители Cisco Nexus серии 2000 Fabric представляют собой категорию продуктов для центров обработки данных, предназначенных для упрощения архитектуры и операций доступа к центрам обработки данных. Расширители Nexus 2000 Series Fabric ведут себя как удаленные линейные карты для родительского коммутатора Cisco Nexus. Расширители фабрики, по сути, являются расширениями родительской фабрики коммутаторов Cisco Nexus, при этом расширители фабрики и родительский коммутатор вместе образуют распределенную модульную систему. Эта архитектура позволяет использовать физические топологии с гибкостью и преимуществами развертывания как в верхней части стойки (ToR), так и в конце ряда (EoR).

Краткие характеристики

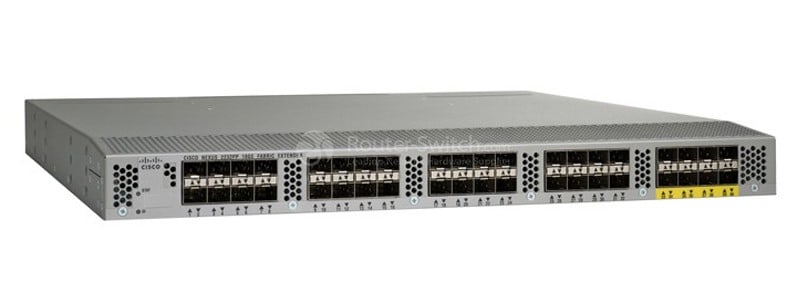

На рис. 1 показан внешний вид N2K-C2232PP.

Таблица 1 показывает краткую спецификацию.

Код продукта	N2K-C2232PP
Хост-интерфейсы расширения Fabric	32
Тип интерфейса хоста расширителя Fabric	1/10-гигабитные порты Ethernet SFP/SFP+ Кабели AOC: FP-10G-AOC1M, SFP-10G-AOC2M, SFP-10G-AOC3M, SFP-10G-AOC5M, SFP-10G-AOC7M, и SFP-10G-AOC10M
Тканевые интерфейсы удлинителя ткани	8
Скорость ткани	80 Гбит/с в каждом направлении (полный дуплекс 160 Гбит/с)
Производительность	Аппаратная переадресация на скорости 800 Гбит/с или 595 млн/с
FCoE	FCoE поддерживается
Родительский коммутатор Cisco	Cisco Nexus серии 5000 Cisco Nexus серии 6000 Cisco Nexus серии 7000 Cisco Nexus серии 9000
Размеры (В х Ш х Г)	4,37 х 43,94 х 44,96 см
Вес нетто	8,33 кг (Системы полностью загружены двумя блоками питания и одним блоком вентиляторов.)

информация о продукте

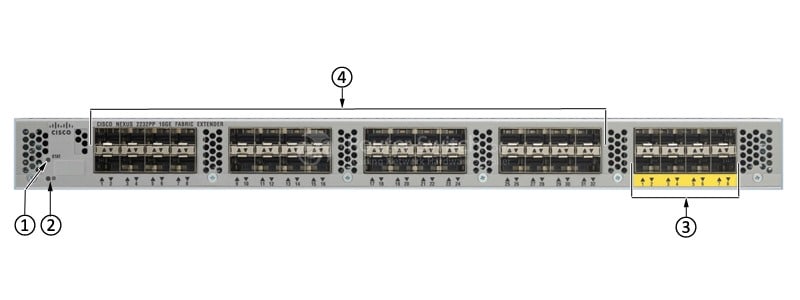

На рис. 2 показана передняя панель N2K-C2232PP.

N2K-C2232PP Front Panel

Примечание:

①	Светодиод состояния	③	8x10GE (требуется SFP+)
②	Идентификационный светодиод	④	32 порта 1/10 Gigabit Ethernet SFP/SFP+

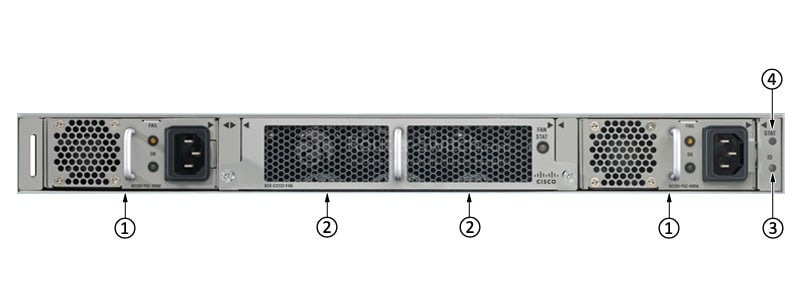

На рис. 3 показана задняя панель N2K-C2232PP.

N2K-C2232PP back Panel

Примечание:

①	Модули питания (один или два, с возможностью горячей замены) (показан блок питания переменного тока)
②	Модули вентиляторов (два, с возможностью горячей замены)
③	Светодиод состояния
④	Идентификационный светодиод

Аксессуары

В Таблице 2 показаны некоторые рекомендуемые принадлежности.

Модели	Описание
СФП-10Г-СР	SFP-модуль 10GBASE-SR
SFP-H10GB-CU1M	Медный кабель Cisco Direct-Attach Twinax с разъемами SFP+ SFP-H10GB-CU1M
SFP-H10GB-CU5M	SFP-H10GB-CU5M, 5 м пассивный медный твинаксиальный кабель F, Nexus, кабельная сборка 24AWG

Сравните с аналогичными товарами

В таблице 3 показано сравнение аналогичных предметов.

Код продукта	N2K-C2348TQ	N2K-C2232PP
Хост-интерфейсы расширения Fabric	48	32
Тип интерфейса хоста расширителя Fabric	48 портов 100M/1/10GBASE-T: разъемы RJ-45	1/10-гигабитные порты Ethernet SFP/SFP+ Кабели АОС
Тканевые интерфейсы удлинителя ткани	6 x 40 Gigabit Ethernet QSFP (24 x 10 Gigabit Ethernet)	8
Скорость ткани	До 240 Гбит/с в каждом направлении (полный дуплекс 480 Гбит/с)	80 Гбит/с в каждом направлении (полный дуплекс 160 Гбит/с)
Производительность	Аппаратная переадресация на скорости 1440 Гбит/с или 2160 млн/с	Аппаратная переадресация на скорости 800 Гбит/с или 595 млн/с
Родительский коммутатор Cisco	Платформы Cisco Nexus 5500 и 5600 Cisco Nexus серии 6000 Cisco Nexus серии 7000 и платформа 7700 Cisco Nexus серии 9300 и 9500	Cisco Nexus серии 5000 Cisco Nexus серии 6000 Cisco Nexus серии 7000 Cisco Nexus серии 9000

Получить больше информации

У вас есть вопросы о N2K-C2232PP?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com .

Характеристики

FCoE FCoE поддерживается

MIB конфигурации ENTITY-MIB IF-MIB ТКАНЬ-Удлинитель MIB CISCO-ENTITY-EXT-MIB CISCO-ENTITY-FRU-CONTROL-MIB CISCO-ENTITY-SENSOR-MIB CISCO-ETHERNET-FABRIC-EXTENDER-MIB

RoHS Cisco Nexus 2148T соответствует требованиям RoHS-5, а Cisco Nexus 2224T, 2248TP, 2232PP, 2248PQ, 2232TM и 2232TM-E соответствуют требованиям RoHS-6.

Безопасность Локальная классификация (256 записей списка управления доступом [ACL])

Входной ток 2,5 А (типичное значение); 4,1 А (максимум) Примечание. Входной ток указан для 110 В; делим на 2 для 220В Напряжение питания будет увеличиваться при включении питания переменного тока на долю секунды сверх этого номинала.

Высокая доступность Блоки питания и модули вентиляторов с возможностью «горячей» замены в полевых условиях Резервирование питания 1:1 Управление трафиком восходящего канала с помощью хеширования Cisco EtherChannel или статического закрепления портов vPC для двухсетевого соединения «активный-активный» между двумя коммутаторами Cisco Nexus серии 5000 или 6000. виртуальные компьютеры для двухсетевого прямого подключения сетевых адаптеров через два коммутатора Cisco Nexus серии 2000 Fabric Extenders ИССУ

Выходной ток 20А (типовой); 33А (максимум)

Источник питания N2200-PAC-400W, N2200-PAC-400W-B, N2200‑PDC-400W и N2200-PDC-350W-B

Качество обслуживания (QoS) Уровень 2 IEEE 802.1p (класс обслуживания [CoS]) 8 аппаратных очередей на порт (платформы Cisco Nexus 2200) или 4 аппаратных очереди на порт (Cisco Nexus 2148T) Конфигурация QoS для каждого порта Локальная политика на платформе Cisco Nexus 2200 (64 полицейских) доверие CoS Настраиваемый порог отбрасывания хвоста на платформах Cisco Nexus 2200 Выход из очереди со строгим приоритетом Планирование выходных портов: циклический взвешенный алгоритм (WRR)

Лоток вентилятора N2K-C2232-FAN и N2K-C2232-FAN-B

Масса 18,3 фунта (8,3 кг)

Минимум программного обеспечения Программное обеспечение Cisco NX-OS версии 4.2 (серия Cisco Nexus 5000) Cisco Nexus серии 6000 с ПО Cisco NX-OS версии 6.0 и выше Программное обеспечение Cisco NX-OS версии 5.2 (серия Cisco Nexus 7000) Программное обеспечение Cisco NX-OS версии 6.1 (серия Cisco Nexus 9000)

Мониторинг MIB RMON-MIB

Переподписка 4:1

Производительность Аппаратная переадресация на скорости 800 Гбит/с или 595 млн/с

Размеры (В х Ш х Г) 1,72 х 17,3 х 17,7 дюйма (4,37 х 43,94 х 44,96 см)

Рассеивание тепла 806 БТЕ/час (типичное значение); 1330 БТЕ/час (максимум)

Расширенный Ethernet DCB (Cisco Nexus 2232PP)

Родительский коммутатор Cisco Cisco Nexus серии 5000 Cisco Nexus серии 6000 Cisco Nexus серии 7000 Cisco Nexus серии 9000

Скорость ткани 80 Гбит/с в каждом направлении (полный дуплекс 160 Гбит/с)

Соответствие нормативным требованиям Продукция должна соответствовать маркировке CE в соответствии с директивами 2004/108/EC и 2006/95/EC.

Среда Рабочая Температура: от 32 до 104°F (от 0 до 40°C) Нерабочая температура: от -4 до 158 °F (от -20 до 70 °C) Влажность: от 5 до 95 процентов (без конденсации) Высота над уровнем моря: от 0 до 10 000 футов (от 0 до 3000 м)

Стандарты построения сетевого оборудования (NEBS) Cisco Nexus 2248TP, 2248TP-E и 2232PP соответствуют стандартам NEBS уровня 3 (аппаратная версия 3).

Тип Сиско Нексус 2232PP

Тип интерфейса ткани удлинителя ткани Оптоволокно: приемопередатчик Cisco Fabric Extender (FET-10G) и оптика SFP+ (SFP-10G-SR, SFP-10G-SR-S, SFP-10G-LR и SFP-10G-LR-S) Медь: 10 Gigabit Ethernet SFP+, пассивные медные кабели Twinax (SFP-H10GB-CU1M, SFP-H10GB-CU3M и SFP-H10GB-CU5M) и активные медные кабели Twinax (SFP-H10GB-ACU7M и SFP-H10GB-ACU10M) Кабели АОС: SFP-10G-AOC1M, SFP-10G-AOC2M, SFP-10G-AOC3M, SFP-10G-AOC5M, SFP-10G-AOC7M и SFP-10G-AOC10M Ответвительные кабели AOC: QSFP-4X10G-AOC1M, QSFP-4X10G-AOC2M, QSFP-4X10G-AOC3M, QSFP-4X10G-AOC5M, QSFP-4X10G-AOC7M и QSFP-4X10G-AOC10M Медные ответвительные кабели: QSFP-4SFP10G-CU1M, QSFP-4SFP10G-CU3M, QSFP-4SFP10G-CU5M, QSFP-4x10G-AC7M и QSFP-4x10G-AC10M Расстояние между удлинителем Cisco Nexus серии 2000 Fabric и коммутатором Cisco Nexus серии 5000 или 6000: до 10 км (300 м для трафика FCoE)

Тип интерфейса хоста расширителя Fabric Порты 1/10 Gigabit Ethernet SFP/SFP+ (поддерживаемые приемопередатчики и кабели включают Twinax SFP-H10GB-CU1M, SFP-H10GB-CU3M, SFP-H10GB-CU5M, SFP-H10GB-ACU7M и SFP-H10GB-ACU10M; SFP+ SFP- 10G-SR, SFP-10G-SR-S, SFP-10G-LR и SFP-10G-LR-S, а также SFP GLC-T, GLC-SX-MM, GLC-LH-SM, SFP-GE-T , SFP-GE-S и SFP-GE-L) Кабели АОС: ФП-10Г-АОС1М, SFP-10G-AOC2M, SFP-10G-AOC3M, SFP-10G-AOC5M, SFP-10G-AOC7M и SFP-10G-AOC10M

Типичная входная рабочая мощность 210 Вт (максимум 270 Вт)

Тканевые интерфейсы удлинителя ткани 8

Управление Управление расширителем фабрики с помощью внутриполосного управления Индикаторы локатора и маячки на передней и задней части корпуса (маяки локатора на передней и задней части корпуса помогают снизить количество ошибок при обслуживании оборудования) Индикаторы локатора и маяка для каждого порта системный журнал Версии 1, 2 и 3 простого протокола управления сетью (SNMP v1, v2 и v3) Расширенная поддержка SNMP MIB Поддержка XML (NETCONF) Удаленный мониторинг (RMON) Протокол обнаружения Cisco версии 1 и 2 Источник Cisco Switched Port Analyzer (SPAN) на портах сервера Самотестирование при включении питания (POST) Универсальная онлайн-диагностика Cisco (GOLD): Ethernet Комплексные диагностические тесты загрузки СискоВоркс Сетевой менеджер центра обработки данных Cisco (DCNM); Cisco Nexus серии 2000 управляется через родительский коммутатор Cisco Nexus с использованием DCNM и стандартного SNMP, интерфейса XML и интерфейса командной строки (CLI).

Функции уровня 2 Магистрали VLAN уровня 2 Инкапсуляция VLAN IEEE 802.1Q Технология Cisco EtherChannel на восходящих каналах PortChannel на портах сервера на платформах Cisco Nexus 2200 Расширенное хеширование PortChannel Jumbo-кадры на всех портах (до 9216 байт) Пауза кадров (приоритетное управление потоком [PFC] и IEEE 802.3x) Частные VLAN (неразборчивые только на восходящих каналах) Локальная многоадресная репликация на платформе Cisco Nexus 2200 (8000 записей) Автосогласование с 1000BASE-T; полный дуплекс на хост-интерфейсах

Хост-интерфейсы расширения Fabric 32

ЭМС: Выбросы 47CFR, часть 15 (CFR 47), класс A AS/NZS CISPR22 Класс А СИСПР22 Класс А EN55022 Класс А ICES003 Класс А ВККИ класс А EN61000-3-2 EN61000-3-3 КН22 Класс А CNS13438 Класс А

ЭМС: иммунитет EN50082-1 EN61000-6-1 EN55024 СИСПР24 EN300386 Серия КН 61000-4
