CE12808SA-B0

Каталог

CE12808SA-B0

Нет отзывов

CE12808SA-B0 — это CE12808S Bundle0 (шасси в сборе, 2*MPUA-S, 2*SFUB-S, 2*PHD-3000WA).

Краткие характеристики

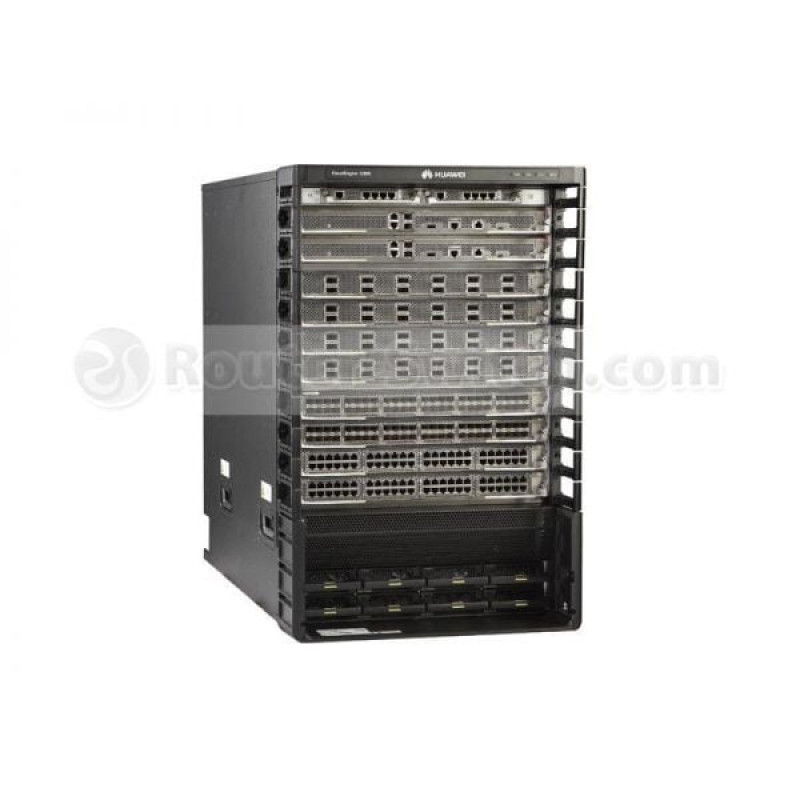

На рис. 1 показан внешний вид CE12808SA-B0.

В Таблице 1 показаны краткие характеристики.

Код продукта	CE12808SA-B0
Коммутационная способность (Тбит/с)	89/ 516
Скорость пересылки (миллионов пакетов в секунду)	34 560
Сервисные слоты	8
Переключение ткани Слоты для модулей	4
Слоты LPU	8 (идентификаторы слотов: от 01 до 08)
Слоты микропроцессора	2 (идентификаторы слотов: от 09 до 10)
слоты ЦМУ	Нет (функция мониторинга встроена в MPU)
SFU-слоты	4 (идентификаторы слотов: от 11 до 14)
Слоты питания	8 (идентификаторы слотов: от PM1 до PM8)
Слоты для вентиляторов	6 (идентификаторы слотов: от FAN1 до FAN6)

информация о продукте

На рис. 2 показана передняя панель CE12808SA-B0.

Примечание:

①	Серия CE12800 переключает заголовок шасси, показывая следующее: Название серии продуктов: для шасси CE12808S название серии — CloudEngine 12800S. Логотип Huawei
②	Два микропроцессора
③	ЛПУ
④	ЮФУ
⑤	Гнездо ESD на передней панели
⑥	Силовые модули
⑦	Рама управления кабелями
⑧	Два переключателя питания

* В коммутаторах серии CE12808S все MPU, SFU и LPU устанавливаются в шасси горизонтально.

* CE12808SA-B0 имеет только сборочное шасси, 2*MPUA-S, 2*SFUB-S, 2*PHD-3000WA, остальные модули или карты необходимо приобретать отдельно.

На рис. 3 показана задняя панель CE12808SA-B0.

Примечание:

①	Задний разъем ESD
②	Ручка
③	Вентиляторные модули
④	Две точки заземления для наконечника заземления с двумя отверстиями, с прикрепленной желтой наклейкой заземления
⑤	Блок распределения питания

* В коммутаторах серии CE12808S все MPU, SFU и LPU устанавливаются в шасси горизонтально.

Модули, карты

В таблице 2 показаны рекомендуемые элементы для CE12808SA-B0.

Модель	Описание
Модуль питания переменного тока и постоянного тока высокого напряжения
ПХД-3000ВА	Силовой модуль постоянного тока 3000 Вт
Модуль питания постоянного тока
ПДК-2200ВА	Блок питания постоянного тока 2200 Вт
Оптический трансивер FE-SFP
eSFP-FE-LX-SM1310	Оптический трансивер, SFP, 100M/155M, многомодовый модуль (1310 нм, 2 км, LC)
eSFP-FE-LX-SM1310	Оптический трансивер, eSFP, 100M/155M, одномодовый модуль (1310 нм, 15 км, LC)
С-СФП-ФЭ-ЛХ40-СМ1310	Оптический трансивер, eSFP, FE, одномодовый модуль (1310 нм, 40 км, LC)
Оптический трансивер GE-SFP
eSFP-GE-SX-MM850	Оптический трансивер, eSFP, GE, многомодовый модуль (850 нм, 0,55 км, LC)
СФП-ГЭ-ЛС-СМ1310	Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 10 км, LC)
С-СФП-ГЭ-ЛХ40-СМ1310	Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 40 км, LC)
С-СФП-ГЭ-ЛХ40-СМ1550	Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 40 км, LC)
Оптический трансивер 10G-SFP+
SFP-10G-УСР	Оптический трансивер 10GBase-USR, SFP+, 10G, многомодовый модуль (850 нм, 0,1 км, LC)
OMXD30000	Оптический трансивер, SFP+, 10G, многорежимный модуль (850 нм, 0,3 км, LC)
Оптический приемопередатчик 40GE CFP
ЦФП-40G-LR4	Высокоскоростной приемопередатчик, CFP, 40G, одномодовый модуль (диапазон 1310 нм, 41,25G, 10 км, прямой LC)
ЦФП-40Г-ЭР4	Высокоскоростной приемопередатчик, CFP, 40G, одномодовый модуль (диапазон 1310 нм, 41,25G, 40 км, прямой LC)
Оптический приемопередатчик 40GE QSFP+
КСФП-40G-eSR4	Оптический трансивер 40GBase-eSR4, QSFP+, 40G, многорежимный (850 нм, 0,3 км, MPO) (подключение к четырем оптическим трансиверам SFP+)
КСФП-40G-ER4	40GBase-ER4 Оптический трансивер, QSFP+, 40G, одномодовый модуль (1310 нм, 40 км, LC)
Оптический трансивер 100GE CFP
ЦФП-100G-SR10	Высокоскоростной приемопередатчик, CFP, 100G, многомодовый модуль (850 нм, 10*10G, 0,1 км, MPO)
CFP-100G-LR4	CFP, 100G, одномодовый модуль (диапазон 1310 нм, 4*25G, 10 км, прямой LC)
ЦФП-100G-ER4	Высокоскоростной приемопередатчик, CFP, 100G, одномодовый модуль (диапазон 1310 нм, 4*25G, 40 км, прямой LC)
Медный трансивер GE
SFP-1000BaseT	Электрический приемопередатчик, SFP, GE, модуль электрического интерфейса (100 м, RJ45)
Интерфейсная карта 100GE
CE-L12CF-EG	12-портовая интерфейсная карта 100GE (например, CFP2)
CE-L08CC-EC	8-портовая интерфейсная карта 100G (EC, CXP)
интерфейсная карта 10GE
CE-L48XT-EC	48-портовая интерфейсная карта Huawei 100M/1000M/10G Base-T (EC, RJ45) CE-L48XT-EC
CE-L48XS-EC	48-портовая интерфейсная карта 10GE (EC, SFP+)
интерфейсная карта 40GE
CE-L24LQ-EC1	24-портовая интерфейсная карта 40G (EC1, QSFP+)
CE-L12LQ-EF	12-портовая интерфейсная карта 40G (EF, QSFP+)
Модуль брандмауэра
CE-FWA	Huawei CE12800 NGFW Module A CE-FWA с программным обеспечением HW General Security Platform
Интерфейсная карта GE
CE-L48GT-ED	48-портовая интерфейсная карта 10/100/1000BASE-T (ED, RJ45)
CE-L48GS-ED	48-портовая интерфейсная карта 100/1000BASE-X (ED, SFP)
Вентиляторный модуль
ВЕНТИЛЯТОР-600А-Б	Сборка кассеты вентиляторов

Сравните с аналогичными товарами

В таблице 3 показано сравнение CE12808SA-B0 и CE12804SA-B0.

Код продукта	CE12808SA-B0	CE12804SA-B0
Коммутационная способность (Тбит/с)	89/ 5161	45/ 258
Скорость пересылки (миллионов пакетов в секунду)	34 560	17 280
Сервисные слоты	8	4
Переключение ткани Слоты для модулей	4	2
Слоты LPU	8 (идентификаторы слотов: от 01 до 08)	4 (идентификаторы слотов: от 01 до 04)
Слоты микропроцессора	2 (идентификаторы слотов: от 09 до 10)	2 (идентификаторы слотов: от 05 до 06)
слоты ЦМУ	Нет (функция мониторинга встроена в MPU)	Нет (функция мониторинга встроена в MPU)
SFU-слоты	4 (идентификаторы слотов: от 11 до 14)	2 (идентификаторы слотов: от 07 до 08)
Слоты питания	8 (идентификаторы слотов: от PM1 до PM8)	4 (идентификаторы слотов: от PM1 до PM4)
Слоты для вентиляторов	6 (идентификаторы слотов: от FAN1 до FAN6)	3 (идентификаторы слотов: от FAN1 до FAN3)

Получить больше информации

У вас есть вопросы о CE12808SA-B0?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com .

Характеристики

IP-маршрутизация Протоколы маршрутизации IPv4, такие как RIP, OSPF, IS-IS и BGP.

IPv6 IPv6 через VXLAN

MAC-адрес Динамическое изучение и устаревание MAC-адресов

MPLS Основные функции MPLS

Анализ трафика Нетстрим

Архитектура ткани Архитектура Clos, коммутация ячеек, VoQ и распределенный большой буфер

Безопасность и управление аутентификация 802.1x

Вес шасси (пустой) (220 фунтов)

Виртуализация сети М-ЛАГ

Виртуализация устройств Виртуальная система (ВС)

ВЛАН Добавление доступа, магистральных и гибридных интерфейсов в VLAN

Дизайн воздушного потока Строгий фронт-назад

качество обслуживания Классификация трафика на основе уровня 2, уровня 3, уровня 4 и информации о приоритете

Коммутационная способность (Тбит/с) 89/ 516

Конфигурация и обслуживание Терминалы консоли, Telnet и SSH

Макс. Источник питания 12 000 Вт

Межсоединение центра обработки данных BGP-EVPN

Мультикаст IGMP, PIM-SM, PIM-DM, MSDP и MBGP

Надежность Протокол управления агрегацией каналов (LACP)

Осведомленность о виртуальных машинах Гибкий контроллер

Переключение ткани Слоты для модулей 4

Программируемость OpenFlow

Рабочее напряжение переменный ток: от 90 до 290 В постоянный ток: от -38,4 В до -72 В ВВ постоянного тока: 240 В

Размеры (Ш х Г х В, мм) 442 х 620 х 708,4 (16У)

Сервисные слоты 8

Сетевая конвергенция FCoE

Скорость пересылки (миллионов пакетов в секунду) 34 560

ЭиТО IEEE 1588v2
