IE-5000-12S12P-10G

Каталог

IE-5000-12S12P-10G

Нет отзывов

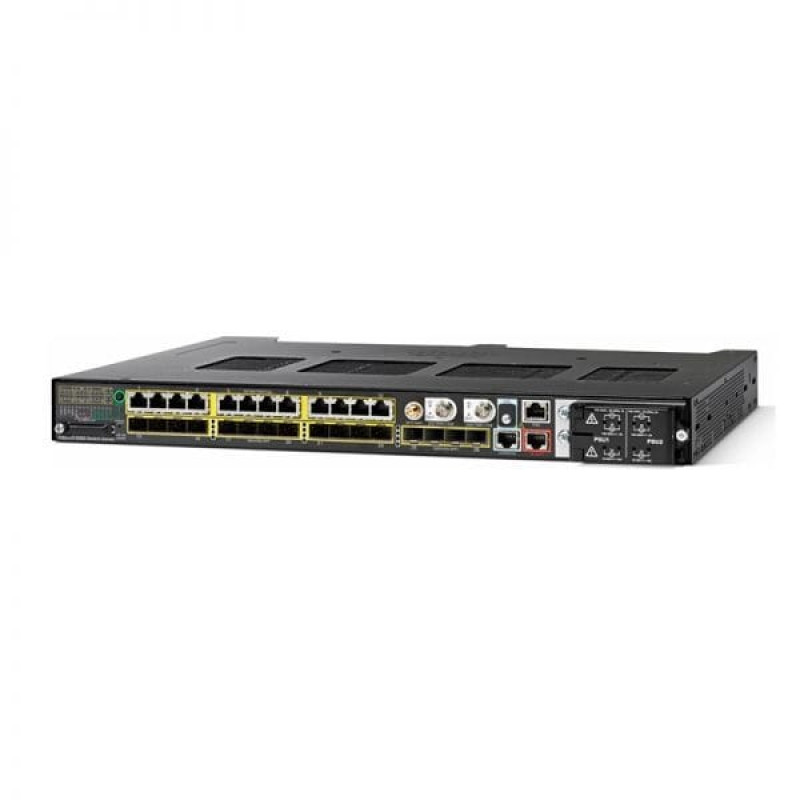

IE-5000-12S12P-10G — это коммутатор Cisco IE 5000, обеспечивающий 12x1G SFP + 12x10/100/1000 + 4 1G/10G LAN BASE. Коммутаторы Cisco Industrial Ethernet (IE) серии 5000 с четырьмя восходящими 10-гигабитными или четырьмя 1-гигабитными восходящими каналами Ethernet и 24-гигабитными нисходящими каналами Ethernet представляют собой коммутатор повышенной прочности, устанавливаемый в стойку, который обеспечивает агрегацию скорости линии на уровне 2 и уровне 3 и возможность подключения питания по медной сети Power over Ethernet (PoE). в самых суровых промышленных условиях. В устройствах серии IE 5000 используется превосходная аппаратная коммутация с высокой пропускной способностью и проверенное программное обеспечение Cisco IOS. IE 5000 отличается высокой безопасностью и масштабируемостью для развертываний на уровне доступа и агрегации. Он также предоставляет стекируемые технологии Cisco для повышенной надежности сети. Коммутатор рассчитан на работу в экстремальных условиях и соответствует общим требованиям к проектированию ИТ-сети, соответствию требованиям и требованиям к производительности. IE5000 имеет встроенную проверку образа ПО для обеспечения подлинности программного обеспечения Cisco.

Быстрая спецификация

В таблице 1 показана краткая спецификация.

Модель	ИЭ-5000-12С12П-10Г
Всего портов	28
Восходящие ссылки	4 SFP/SFP+ (1G/10G)
Волоконно-оптические порты SFP (S)	12 (ФЭ/ГЭ)
Медные порты 10/100/1000 PoE/PoE+	12 (10/100/1000М)
Программное обеспечение по умолчанию	База локальной сети
Размеры (В х Ш х Г)	● 1,75 x 17,5 x 14,0 дюймов (4,45 x 44,5 x 35,6 см), высота 1 RU (стойка) с PWR-RGD-AC-DC-H / PWR-RGD-LOW-DC-H ● 1,75 x 17,5 x 15,18 дюйма (4,45 x 44,5 x 38,56 см), высота 1 RU (стойка) с PWR-RGD-AC-DC-250
Масса	● Без блока питания: 13,7 фунта (6,21 кг) ● PWR-RGD-AC-DC-H : 2,55 фунта (1,16 кг) ● PWR-RGD-LOW-DC-H -H: 2,5 фунта (1,13 кг) ● PWR-RGD-AC-DC-250 : 3,1 фунта (1,4 кг)

информация о продукте

На рис. 1 показан вид спереди коммутаторов IE 5000.

Cisco IE5000 Switch Front View

Примечание:

①	светодиоды	⑧	Порт времени суток (TOD) (В настоящее время не поддерживается программным обеспечением)
②	Кнопка режима отображения	⑨	Терминал ввода питания
③	Двенадцать портов 10/100/1000 PoE/PoE+ (нисходящие каналы)	⑩	Тревожный порт
④	Порт антенны GPS	⑪	Консольный порт
⑤	Цифровой ввод/вывод временного кода (IRIG) (В настоящее время не поддерживается программным обеспечением)	⑫	Четыре порта 1000 SFP/10G SFP+ (восходящие каналы)
⑥	Аналоговый ввод/вывод временного кода (IRIG) (В настоящее время не поддерживается программным обеспечением)	⑬	Двенадцать портов 100/1000 SFP (нисходящие каналы)
⑦	Консольный порт USB (мини-тип B)	⑭	Слот для карты флэш-памяти

На рис. 2 показан вид сзади коммутаторов IE 5000.

Cisco IE5000 Switch Rear View

Примечание:

①	Слот для блока питания 1
②	Слот для блока питания 2
③	светодиодная панель

Поддерживаемые продукты

В Таблице 2 показаны поддерживаемые модули, карты, лицензии и аксессуары.

Модель	Описание
L-IE5000-RTU=	Обновление электронной лицензии на программное обеспечение IE5000 с базовых функций LAN до IP-сервиса уровня 3
LIC-MRP-MANAGER=	Лицензия менеджера кольца MRP
LIC-MRP-КЛИЕНТ=	Лицензия кольцевого клиента MRP
C1F1PIE4K5K1K9	Cisco ONE Foundation Perpetual — IE 4000/5000
GLC-FE-100LX-RGD	Cisco GLC-FE-100LX-RGD 100 Мбит/с, одномодовый защищенный корпус малого форм-фактора
GLC-FE-100FX	100BASE-FX SFP для порта FE
GLC-FE-100LX	100BASE-LX SFP для порта FE
КЗС-ТЕ	Модуль приемопередатчика 1000BASE-T SFP для медного провода категории 5
GLC-ZX-SM	1000BASE-ZX SFP
GLC-BX-U	1000BASE-BX SFP, 1310 нм
СФП-ГЭ-Л	1000BASE-LX/LH SFP (ДОМ)
GLC-ZX-SMD	Модуль приемопередатчика Cisco GLC-ZX-SMD 1000BASE-ZX SFP, SMF, 1550 нм, DOM
GLC-SX-MMD	Модуль приемопередатчика Cisco GLC-SX-MMD 1000BASE-SX SFP, MMF, 850 нм, DOM

Сравните с аналогичным товаром

Таблица 3 показывает сравнение.

Модель	ИЭ-5000-12С12П-10Г	ИЭ-5000-16С12П
Всего портов	28	28
Восходящие ссылки	4 SFP/SFP+ (1G/10G) 1	4 SFP (1G)
Волоконно-оптические порты SFP (S)	12 (ФЭ/ГЭ)	12 (ФЭ/ГЭ)
Медные порты 10/100/1000 PoE/PoE+	12 (10/100/1000М)	12 (10/100/1000М)
Программное обеспечение по умолчанию	ЛВС База 2	ЛВС База 2

1 Порты каскадирования могут работать в режиме 1 Gigabit Ethernet или 10 Gigabit Ethernet в зависимости от вставленного SFP или SFP+.

2 Можно обновить до лицензии IP Services с PID.

Руководство по заказу

[PDF] Руководство по заказу коммутаторов промышленного Ethernet Cisco

[PDF] Руководства по выбору простых промышленных Ethernet-коммутаторов Cisco (включая IE 4000, IE 2000)

Характеристики

ACE безопасности IPv4 MAC 1000 с шаблоном TCAM по умолчанию

Аксессуары ● SD-IE-1GB= — запасная SD-карта

Аппаратное обеспечение ● 1 ГБ динамической памяти ● 256 МБ встроенной флэш-памяти ● Съемная карта флэш-памяти SD объемом 1 ГБ ● Разъем мини-USB ● Традиционный консольный разъем RJ-45 ● Интерфейс антенны GPS (требуется поддержка программного обеспечения в будущем) — вход антенны GPS ● Аналоговый синхронизирующий интерфейс ввода-вывода (требуется поддержка программного обеспечения в будущем) — для аналоговой поддержки IRIG. ● Интерфейс ввода-вывода цифровой синхронизации (требуется поддержка программного обеспечения в будущем) — для цифровой синхронизации, например IRIG-B TTL. ● Интерфейс TOD (требуется поддержка программного обеспечения в будущем) — порт Cisco Time-of-Day для обеспечения поддержки RS422 1 PPS, IRIG-B TTL или IOS-8601 и NMEA Time-of-Day.

Волоконно-оптические порты SFP (S) 12 (ФЭ/ГЭ)

Восходящие ссылки 4 SFP/SFP+ (1G/10G)

Всего портов 28

Количество VLAN 1005

Количество очередей 4 выход

Масса ● Без блока питания: 13,7 фунта (6,21 кг) ● PWR-RGD-AC-DC-H : 2,55 фунта (1,16 кг) ● PWR-RGD-LOW-DC-H -H: 2,5 фунта (1,13 кг) ● PWR-RGD-AC-DC-250 : 3,1 фунта (1,4 кг)

Медные порты 10/100/1000 PoE/PoE+ 12 (10/100/1000М)

Многоадресные группы IGMP 1000

Одноадресные MAC-адреса 16000

Переключение полосы пропускания 56 Гбит/с (IE-5000-16S12P) или 128 Гбит/с (IE-5000-12S12P-10G)

Потребляемая мощность ● Максимум 90 Вт без учета потребления PoE

Программное обеспечение по умолчанию База локальной сети

Пропускная способность пересылки 28 Гбит/с (IE-5000-16S12P) или 64 Гбит/с (IE-5000-12S12P-10G) — скорость линии/без блокировки

Размеры (В х Ш х Г) ● 1,75 x 17,5 x 14,0 дюймов (4,45 x 44,5 x 35,6 см), высота 1 RU (стойка) с PWR-RGD-AC-DC-H / PWR-RGD-LOW-DC-H ● 1,75 x 17,5 x 15,18 дюйма (4,45 x 44,5 x 38,56 см), высота 1 RU (стойка) с PWR-RGD-AC-DC-250

Скорость пересылки 41,67 млн пакетов в секунду (IE-5000-16S12P) или 95,238 млн пакетов в секунду (IE-5000-12S12P-10G) с пакетами по 64 байта (линейная скорость)

трансляция NAT Двунаправленные, 256 уникальных записей преобразования NAT подсети, которые могут быть расширены до десятков тысяч переведенных записей при правильном проектировании.

Тревога ● Тревожный ввод/вывод: четыре тревожных входа для обнаружения размыкания или замыкания сухих контактов, одно реле аварийного выхода Form C
