C6807-XL

Нет отзывов

Catalyst 6807-XL 7-слотовый корпус, 10RU (запасной). Этот C6807-XL аналогичен C6807-XL=. C6807-XL= является запасным.

Краткие характеристики

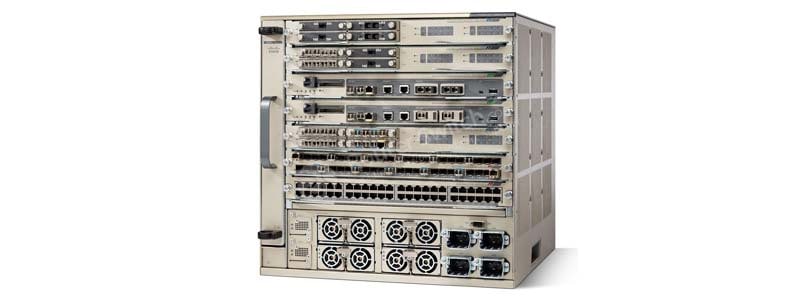

На рис. 1 показан внешний вид C6807-XL.

В Таблице 1 показаны краткие характеристики.

Код продукта	C6807-XL
Количество слотов	7
Количество слотов Supervisor Engine	2
Количество слотов для модулей	5
резервные супервизоры	Да
пропускная способность системы	до 11,4 терабит в секунду (Тбит/с)
пропускная способность на слот для всех слотов	440 Гбит/с
Стойки (RU)	10
Совместимость с источниками питания	Переменный ток: 3000 Вт (до 4 блоков питания)
Рабочая температура (ТТ)	32–104 °F
резервные модули питания	Да (вход переменного тока)
Входное напряжение	от 100 до 240 В переменного тока от -48 до -60 В постоянного тока
Физические размеры (В x Ш x Г)	· Дюймы: 17,45 х 17,37 х 18,1 ·Сантиметры: 44,3 х 44,1 х 46
Масса	·Только шасси (фунты): 62 · Полная конфигурация (фунты): 185

информация о продукте

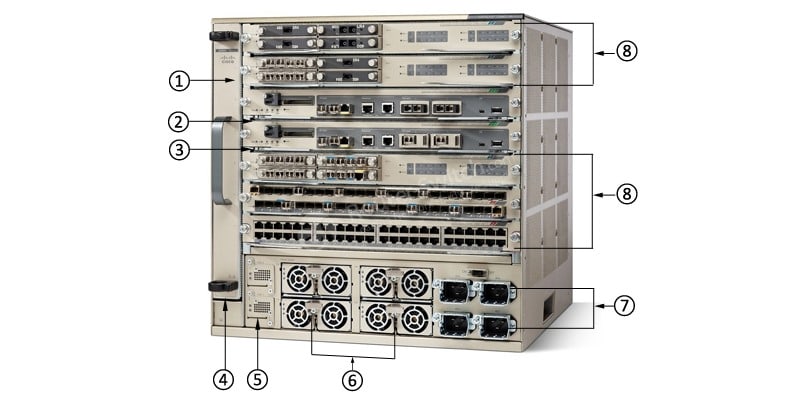

На рис. 2 показана передняя панель Cisco Catalyst 6807-XL.

Примечание:

①	Лоток вентилятора
②	Слот Supervisor Engine
③	Слот Supervisor Engine
④	Разъем заземления системы
⑤	Преобразователь источника питания (PSC), обозначенный PSC1 и PSC2
⑥	Модули питания (PSM), обозначенные цифрами от 1 до 4
⑦	Модули ввода питания (PEM), обозначенные от AC1 до AC4
⑧	Слоты модулей (линейные карты) 1, 2, 5, 6 и 7

· Блок вентиляторов, Sup6T и 2 блока питания входят в комплект C6807-XL, другие модули не входят в комплект поставки C6807-XL; они заказываются отдельно.

Сила

В Таблице 2 показаны рекомендуемые элементы для C6807-XL.

Категория	Модель	Описание
Власть	C6800-XL-3KW-AC	Catalyst 6807-XL Блок питания 3000 Вт

Сравните с аналогичными товарами

В таблице 3 показано сравнение C6807-XL и C6880-X-LE.

Код продукта	C6807-XL	C6880-X-LE
Тип продукта	Переключатель шасси	Переключатель шасси
Стойки	10RU	5RU
Супервайзер двигателей	Двигатель Супер 2Т	Двигатель Супер 2Т
резервные модули питания	Да (вход переменного тока)	Да
Входное напряжение	от 100 до 240 В переменного тока от -48 до -60 В постоянного тока	110 В переменного тока 220 В переменного тока

Характеристики

MIB Проверьте техническое описание Supervisor Engine.

Безопасность UL 60950, второе издание CAN/CSA-C22.2 № 60950, второе издание EN 60950 Второе издание МЭК 60950, второе издание АС/НЗС 60950

Входное напряжение от 100 до 240 В переменного тока от -48 до -60 В постоянного тока

Дюймы 17,45 х 17,37 х 18,1

ЕТСИ ETS 300 019 Класс хранения 1.1 ETS 300 019 Транспортный класс 2.3 ETS 300 019 Стационарное использование, класс 3.1

Количество слотов 7

Количество слотов Supervisor Engine 2

Количество слотов для модулей 5

Онлайн-вставка и удаление (OIR) OIR следующих компонентов: модули Supervisor Engine, модули линейных карт, блоки питания и кассеты вентиляторов.

Относительная влажность Окружающая среда (без конденсации) при работе: от 5% до 90% Окружающая среда (без конденсации) в нерабочем состоянии и при хранении: от 5% до 95%

Полная конфигурация (фунты) 185

Производительность Шасси поддерживает скорость до 440 Гбит/с на слот. Характеристики отдельных модулей доступны в технических описаниях модулей.

Рабочая высота Сертифицировано для работы: от 0 до 6500 футов (от 0 до 2000 м) Разработан и испытан для эксплуатации: от -200 до 10 000 футов (от -60 до 3000 м)

Рабочая Температура от 32°F до 104°F (от 0 до 40°C)

Сантиметры 44,3 х 44,1 х 46

Совместимость модулей К6800-32П10Г C6800-32P10G-XL C6800-16P10G C6800-16P10G-XL C6800-8P10G C6800-8P10G-XL WS-X6904-40G-2T WS-X6904-40G-2TXL WS-X6908-10G-2T WS-X6908-10G-2TXL WS-X6816-10G-2T WS-X6816-10G-2TXL ВС-С6816-10Т-2Т WS-X6816-10T-2TXL WS-X6848-SFP-2T WS-X6848-SFP-2TXL WS-X6824-SFP-2T WS-X6824-SFP-2TXL WS-X6848-TX-2T WS-X6848-TX-2TXL WS-X6704-10GE (с CFC или DFC4) WS-X6748-GE-TX (с CFC или DFC4) WS-X6748-SFP (с CFC или DFC4) WS-X6724-SFP (с CFC или DFC4) WS-X6716-10G-3C (с DFC4) WS-X6716-10G-3CXL (с DFC4XL) WS-X6716-10T-3C (с DFC4) WS-X6716-10T-3CXL (с DFC4XL) НАМ3 АСА-СМ WiSM2 ACE30

Совместимость с источниками питания Переменный ток: 3000 Вт (до 4 блоков питания)

Совместимость супервизора C6800-SUP6T C6800-SUP6T-XL ВС-С2Т-10Г VS-S2T-10G-XL

Стойки (RU) 10

Температура хранения от -4 до 149°F (от -20 до 65°C)

Тепловой переход 0,5°C в минуту (от горячего к холодному) 0,33°C в минуту (от холодного к горячему)

Только шасси (фунты) 62

Управление сетью Проверьте техническое описание Supervisor Engine.

ЭМС FCC, часть 15 (CFR 47), класс A ВККИ класс А EN55022 Класс А СИСПР 22 Класс А Маркировка CE AS/NZS 3548 Класс А ЭТС300 386 EN55024 EN61000-6-1 EN50082-1
